Фільтр-адсорбер

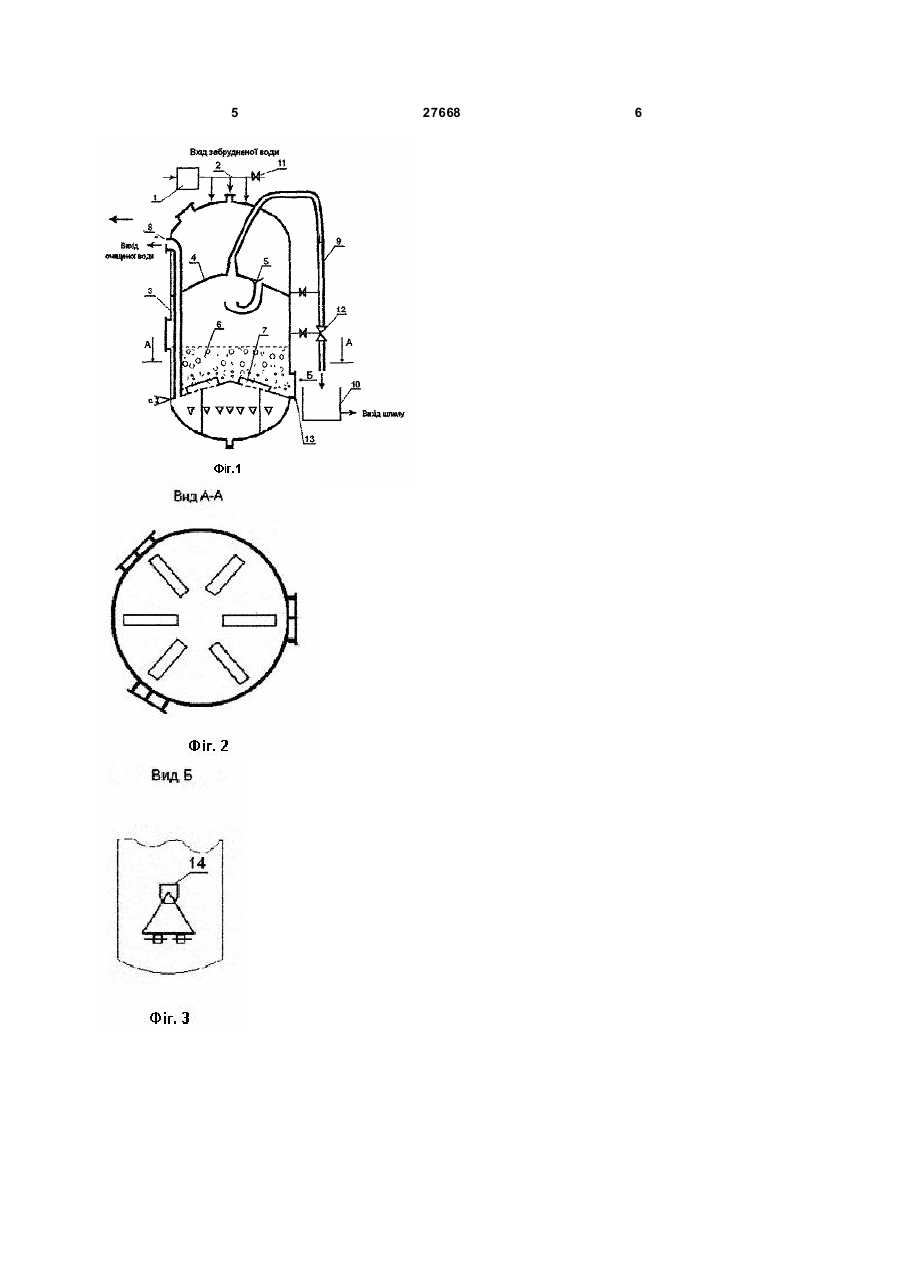

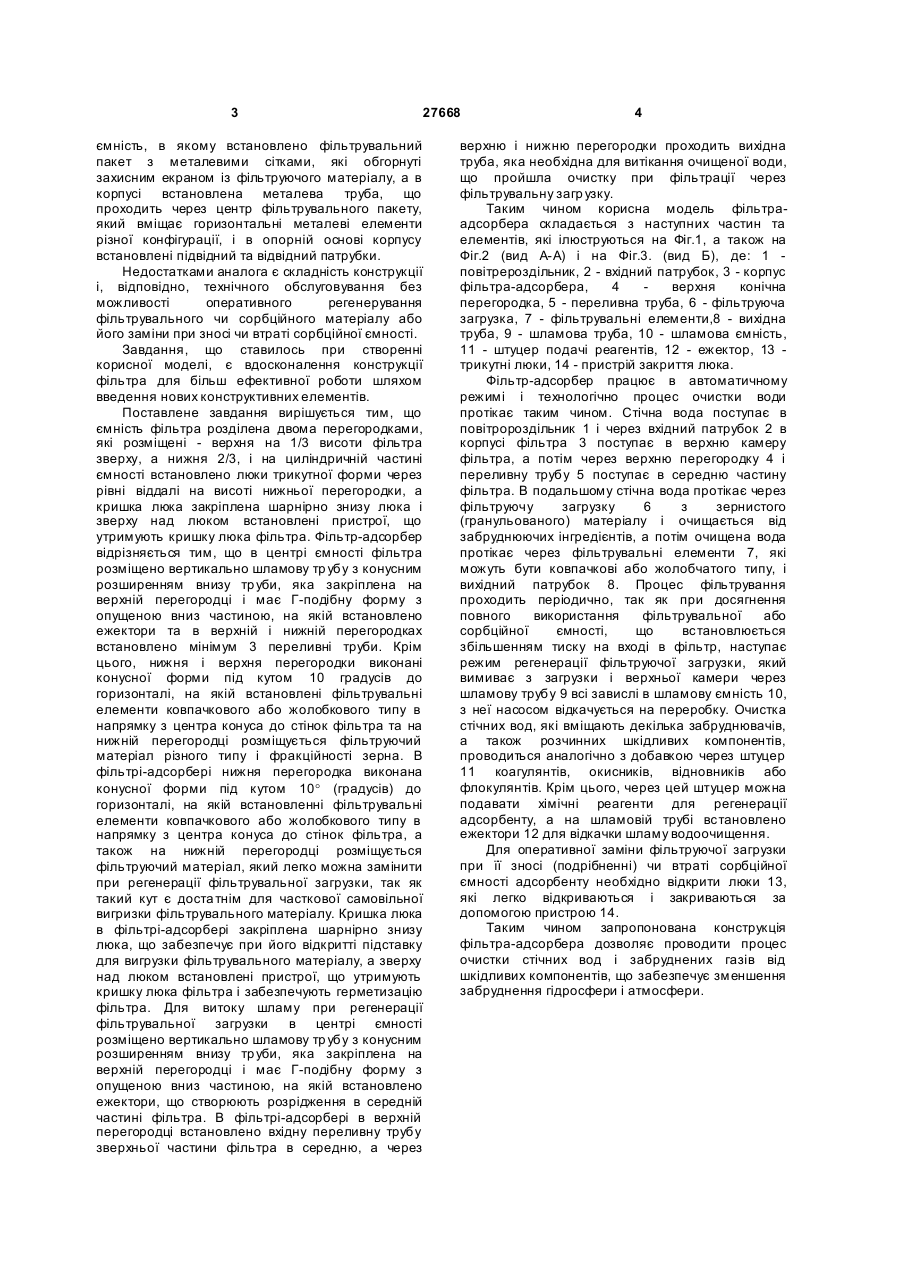

1. Фільтр-адсорбер, що містить вертикальну ємність з вхідними та вихідними патрубками очищувального середовища і шламів, перегородки утримування фільтрувального матеріалу та штуцерів підключення ліній подачі регенераційного, коагулянтного, відновного або окисного реагентів, який відрізняється тим, що вертикальна ємність фільтра розділена верхньою і нижньою перегородками, які розміщені - верхня на 1/3 висоти фільтра зверху, а нижня на рівні 2/3 висоти ємності, і на циліндричній частині ємності встановлено люки трикутної форми через рівні відстані на висоті нижньої перегородки. U 2 (19) 1 3 27668 ємність, в якому встановлено фільтрувальний пакет з металевими сітками, які обгорнуті захисним екраном із фільтруючого матеріалу, а в корпусі встановлена металева труба, що проходить через центр фільтрувального пакету, який вміщає горизонтальні металеві елементи різної конфігурації, і в опорній основі корпусу встановлені підвідний та відвідний патрубки. Недостатками аналога є складність конструкції і, відповідно, технічного обслуговування без можливості оперативного регенерування фільтрувального чи сорбційного матеріалу або його заміни при зносі чи втраті сорбційної ємності. Завдання, що ставилось при створенні корисної моделі, є вдосконалення конструкції фільтра для більш ефективної роботи шляхом введення нових конструктивних елементів. Поставлене завдання вирішується тим, що ємність фільтра розділена двома перегородками, які розміщені - верхня на 1/3 висоти фільтра зверху, а нижня 2/3, і на циліндричній частині ємності встановлено люки трикутної форми через рівні віддалі на висоті нижньої перегородки, а кришка люка закріплена шарнірно знизу люка і зверху над люком встановлені пристрої, що утримують кришку люка фільтра. Фільтр-адсорбер відрізняється тим, що в центрі ємності фільтра розміщено вертикально шламову тр убу з конусним розширенням внизу тр уби, яка закріплена на верхній перегородці і має Г-подібну форму з опущеною вниз частиною, на якій встановлено ежектори та в верхній і нижній перегородках встановлено мінімум 3 переливні труби. Крім цього, нижня і верхня перегородки виконані конусної форми під кутом 10 градусів до горизонталі, на якій встановлені фільтрувальні елементи ковпачкового або жолобкового типу в напрямку з центра конуса до стінок фільтра та на нижній перегородці розміщується фільтруючий матеріал різного типу і фракційності зерна. В фільтрі-адсорбері нижня перегородка виконана конусної форми під кутом 10° (градусів) до горизонталі, на якій встановленні фільтрувальні елементи ковпачкового або жолобкового типу в напрямку з центра конуса до стінок фільтра, а також на нижній перегородці розміщується фільтруючий матеріал, який легко можна замінити при регенерації фільтрувальної загрузки, так як такий кут є доста тнім для часткової самовільної вигризки фільтрувального матеріалу. Кришка люка в фільтрі-адсорбері закріплена шарнірно знизу люка, що забезпечує при його відкритті підставку для вигрузки фільтрувального матеріалу, а зверху над люком встановлені пристрої, що утримують кришку люка фільтра і забезпечують герметизацію фільтра. Для витоку шламу при регенерації фільтрувальної загрузки в центрі ємності розміщено вертикально шламову тр убу з конусним розширенням внизу тр уби, яка закріплена на верхній перегородці і має Г-подібну форму з опущеною вниз частиною, на якій встановлено ежектори, що створюють розрідження в середній частині фільтра. В фільтрі-адсорбері в верхній перегородці встановлено вхідну переливну трубу зверхньої частини фільтра в середню, а через 4 верхню і нижню перегородки проходить вихідна труба, яка необхідна для витікання очищеної води, що пройшла очистку при фільтрації через фільтрувальну загр узку. Таким чином корисна модель фільтраадсорбера складається з наступних частин та елементів, які ілюструються на Фіг.1, а також на Фіг.2 (вид А-А) і на Фіг.3. (вид Б), де: 1 повітрероздільник, 2 - вхідний патрубок, 3 - корпус фільтра-адсорбера, 4 верхня конічна перегородка, 5 - переливна труба, 6 - фільтруюча загрузка, 7 - фільтрувальні елементи,8 - вихідна труба, 9 - шламова труба, 10 - шламова ємність, 11 - штуцер подачі реагентів, 12 - ежектор, 13 трикутні люки, 14 - пристрій закриття люка. Фільтр-адсорбер працює в автоматичному режимі і технологічно процес очистки води протікає таким чином. Стічна вода поступає в повітророздільник 1 і через вхідний патрубок 2 в корпусі фільтра 3 поступає в верхню камеру фільтра, а потім через верхню перегородку 4 і переливну трубу 5 поступає в середню частину фільтра. В подальшому стічна вода протікає через фільтруючу загрузку 6 з зернистого (гранульованого) матеріалу і очищається від забруднюючих інгредієнтів, а потім очищена вода протікає через фільтрувальні елементи 7, які можуть бути ковпачкові або жолобчатого типу, і вихідний патрубок 8. Процес фільтрування проходить періодично, так як при досягнення повного використання фільтрувальної або сорбційної ємності, що встановлюється збільшенням тиску на вході в фільтр, наступає режим регенерації фільтруючої загрузки, який вимиває з загрузки і верхньої камери через шламову трубу 9 всі завислі в шламову ємність 10, з неї насосом відкачується на переробку. Очистка стічних вод, які вміщають декілька забруднювачів, а також розчинних шкідливих компонентів, проводиться аналогічно з добавкою через штуцер 11 коагулянтів, окисників, відновників або флокулянтів. Крім цього, через цей штуцер можна подавати хімічні реагенти для регенерації адсорбенту, а на шламовій трубі встановлено ежектори 12 для відкачки шламу водоочищення. Для оперативної заміни фільтруючої загрузки при її зносі (подрібненні) чи втраті сорбційної ємності адсорбенту необхідно відкрити люки 13, які легко відкриваються і закриваються за допомогою пристрою 14. Таким чином запропонована конструкція фільтра-адсорбера дозволяє проводити процес очистки стічних вод і забруднених газів від шкідливих компонентів, що забезпечує зменшення забруднення гідросфери і атмосфери. 5 27668 6
