Пристрій для відбору вибухової речовини з боєприпасів

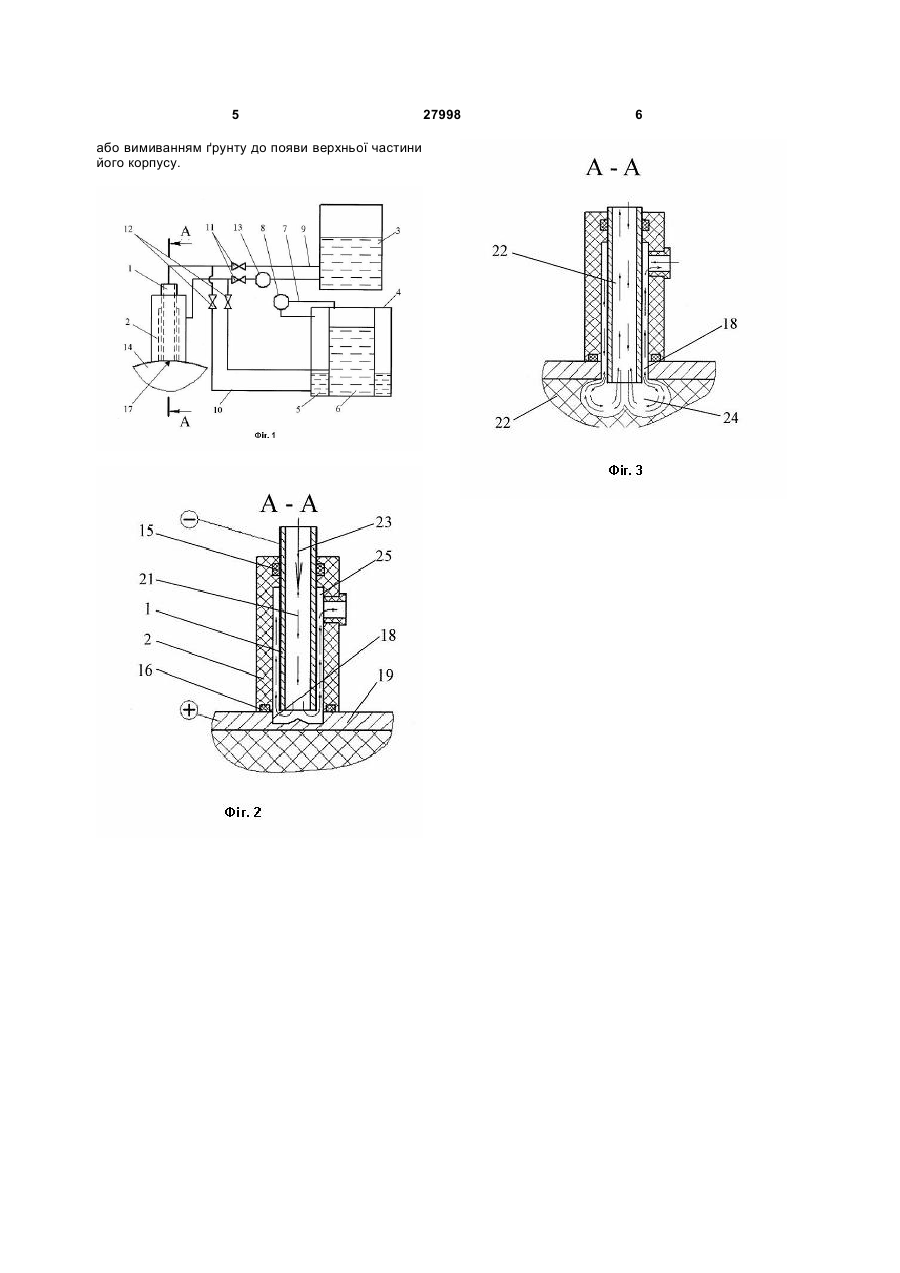

Пристрій для відбору вибухової речовини з боєприпасів, що містить рухливий трубчастий електрод-масопровід, убудований коаксіально у контактуючий з боєприпасами ізолюючий ковпачок з ущільненнями від зовнішнього середовища, джерело електричного живлення постійного 3 нього при дистанційному розпорядженні боєприпасів, та ще й такого що довго пролежав у землі. Така конструкція не може використовуватися в польових умовах і потребує попередньої операції по підготовці отвору в оболонці тих боєприпасів, які підлягають розпорядженню, або їх часткової розбірки. Для тих же боєприпасів, що пролежали багато років у землі потрібне інше рішення. В основу корисної моделі поставлено завдання розробити установку для відбору вибухової речовини із корпусу боєприпасів, яка за рахунок вдосконалення способу дозволила б проводити відбір вибухової речовини не тільки в спеціальних умовах виробництва, але й у польових умовах, а також і при вибухонебезпечності в умовах складів і полігонів. А при використанні такої установки було б можливим відокремити людину від безпосереднього контакту з небезпечними боєприпасами. Для цього відкрита торцева поверхня ізолюючого ковпачка виконана еквідистантною зовнішньої поверхні боєприпасів що знешкоджуються, а після електрохімічного прошивання отвору циркуляція електроліту крізь трубчастий електрод - масопровід і ізолюючий ковпачок змінюється на рециркуляцію розчинника вибухової речовини без перерви контакту ізолюючого ковпачка з боєприпасами. У результаті порівняльного аналізу запропонованого об'єкту з базовим зразком, а також з відомими джерелами інформації встановлено, що: - відкрита торцева поверхня ізолюючого ковпачка виконана еквідистантною зовнішньої поверхні боєприпасів що знешкоджується - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності". - після електрохімічного прошивання отвору циркуляція електроліту крізь трубчастий електрод - масопровід і ізолюючий ковпачок змінюється на рециркуляцію розчинника вибухової речовини без перерви контакту ізолюючого ковпачка з боєприпасами. - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності". Суть винаходу полягає в наступному. На фігурі 1 зображено загальний вигляд пристрою. На фігурі 2 зображено початковий етап - проробка отвору у металевій оболонці боєприпасів. На фігурі 3 кінцевий етап, тобто вимивання вибухової речовини з боєприпасів. Пристрій складається з таких основних частин, як рухливого трубчастого електроду - масопровіду 1, контактного з боєприпасам ізолюючого ковпачка2 з ущільненнями 15 і 16 від зовнішнього середовища, місткості 3 з електролітом і балону "монтежю" 4 з розчинником вибухової речовини з каморами 5 і 6, що сполучаються між собою у верхній частині крізь повітряний трубопровід 7 за допомогою реверсивного повітряного насосу 8. Далі, з'єднувальних трубопроводів 9 і 10, що призначені для транспортування електроліту і 27998 4 розчинника відповідно, запорну арматуру 11 і 12, насосу 13 для транспортування (циркуляції) електроліту. Відкрита ж торцева поверхня 17 контактного ковпачка виконана еквідистантною зовнішньої поверхні боєприпасів 14. Ця обставина дає змогу забезпечити щільне прилягання ковпачка до поверхні боєприпасів, герметизуючи утворену робочу камеру 25. Стрілками 21 показано рух електроліту крізь трубчастий електрод - масопровід під час прошивання отвору 18 у металевій оболонці 19 боєприпасів 14. Стрілками 22 показано рециркуляцію розчинника вибухової речовини. Стрілка 23 вказує напрям руху трубчастого електроду при прошиванні отвору 18. Стрілкою 24 вказана порожнина у вибуховій речовині 20, що збільшується під час розчинення і вимивання. Практичне використання пропонованого пристрою полягає в наступному. Ковпачок 2 щільно з зусиллям належним механізмом притуляється до поверхні боєприпасів. Після цього запорну арматуру (крани) 11 відкривають і вмикають насос 13, що призводить до циркуляції (стрілки 21) електроліту, а потім подають постійний струм на трубчастий електрод масопровід 1 і на оболонку 19 боєприпасів. Під впливом електричного струму різних полярностей на трубчастому електроді "мінус" і оболонці боєприпасів "плюс" у середовищі електроліту починається розклад металевої оболонки боєприпасів При цьому трубчастий електрод зовнішнім приводом повільно із заданою швидкістю переміщується вглиб оболонки 19 боєприпасів, утворюючі отвір 18. Після остаточного прошивання отвору, переміщення електроду припиняється, насос 13 вимикається і запорну арматуру 11 перекривають. Наступний етап починається з відкриття запорної арматури 12 розчинника с послідуючим вмиканням реверсивного повітряного насосу 8. Він послідовно перекачуючи повітря з місткості 5 у місткість 6 і навпаки, призводить до рециркуляції (стрілки 22) розчинника зміною повітряного тиску в обох місткостях. Розчинник починає взаємодіяти з вибуховою речовиною, вимиває спочатку невелику порожнину, яка починає дедалі збільшуватися. Процес продовжується доти, поки не будуть вимиті останні залишки вибухової речовини. Отже, корисна модель що заявляється характеризується тим, що забезпечує досить надійну ізоляцію від зовнішнього середовища процесу вимивання вибухової речовини з оболонкового боєприпасів. Далі слід відмітити те що таке рішення дозволяє використовувати його в схемах дистанційного (під відеонаглядом) і навіть автоматичного керування в польових умовах. При цьому дистанційно керований мобільний пристрій розміщується над знайденим боєприпасами, а належні механізми керовані дистанційно виконають вищевказані операції. Якщо ж боєприпаси знаходиться у землі, це потребує видалення верхнього шару землі викопуванням, 5 або вимиванням ґрунту до появи верхньої частини його корпусу. 27998 6
