Зубчаста передача

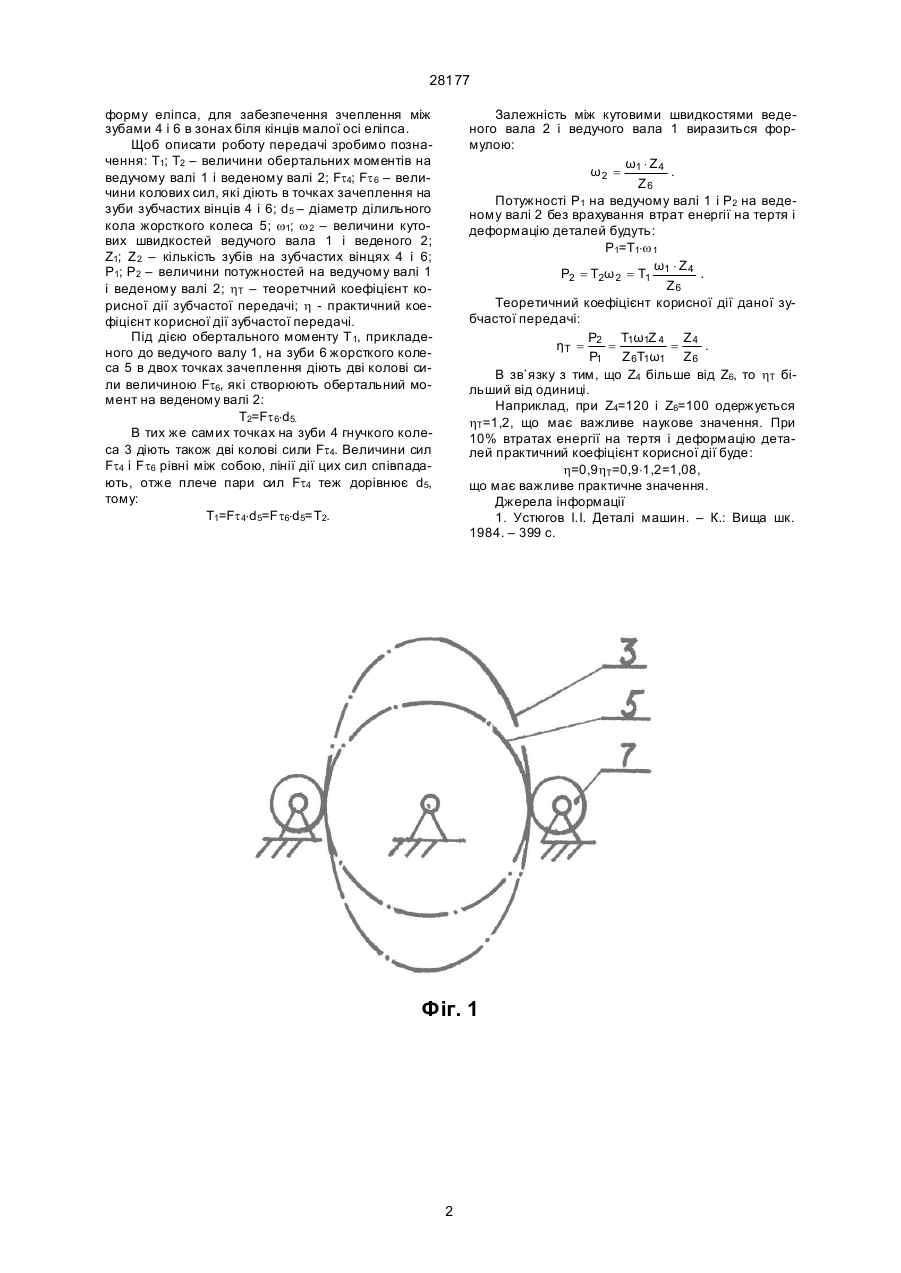

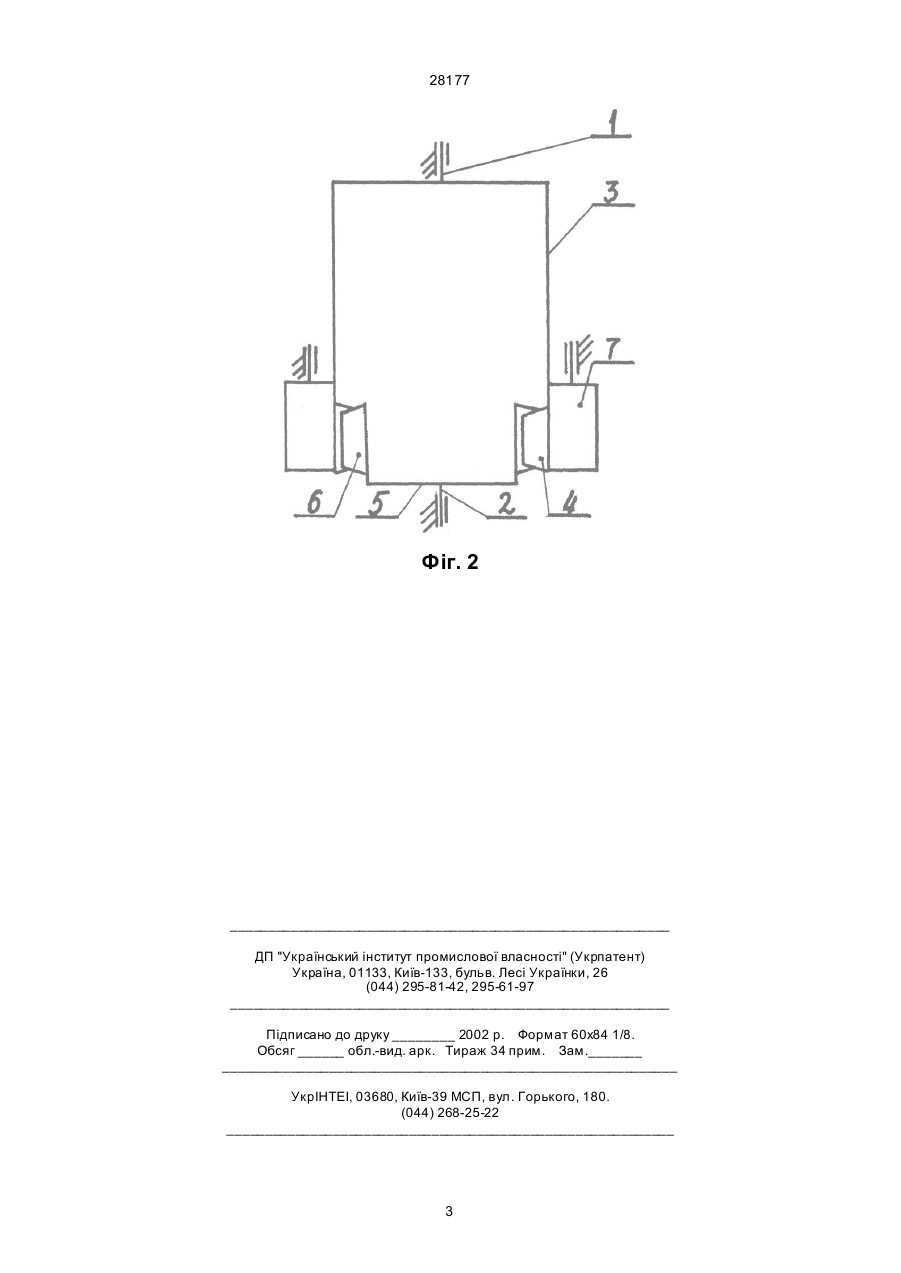

1. Зубчаста передача, яка складається з гнучкого колеса, виготовленого у формі тонкостінного пружного стакана з зубчастим вінцем, жорсткого зубчастого колеса, двох валів і корпуса, яка відрізняється тим, що один вал прикріплений до дна 28177 форму еліпса, для забезпечення зчеплення між зубами 4 і 6 в зонах біля кінців малої осі еліпса. Щоб описати роботу передачі зробимо позначення: T1; T2 – величини обертальних моментів на ведучому валі 1 і веденому валі 2; Ft4; Ft 6 – величини колових сил, які діють в точках зачеплення на зуби зубчастих вінців 4 і 6; d5 – діаметр ділильного кола жорсткого колеса 5; w1; w 2 – величини кутових швидкостей ведучого вала 1 і веденого 2; Z1; Z 2 – кількість зубів на зубчастих вінцях 4 і 6; P1; P2 – величини потужностей на ведучому валі 1 і веденому валі 2; hT – теоретчний коефіцієнт корисної дії зубчастої передачі; h - практичний коефіцієнт корисної дії зубчастої передачі. Під дією обертального моменту Т 1, прикладеного до ведучого валу 1, на зуби 6 жорсткого колеса 5 в двох точках зачеплення діють дві колові сили величиною Ft6, які створюють обертальний момент на веденому валі 2: T2=Ft 6×d5. В тих же самих точках на зуби 4 гнучкого колеса 3 діють також дві колові сили Ft4. Величини сил Ft4 і Ft6 рівні між собою, лінії дії цих сил співпадають, отже плече пари сил Ft4 теж дорівнює d5, тому: T1=Ft 4×d5=Ft6×d5=T2. Залежність між кутовими швидкостями веденого вала 2 і ведучого вала 1 виразиться формулою: ω ×Z ω2 = 1 4 . Z6 Потужності Р1 на ведучому валі 1 і Р2 на веденому валі 2 без врахування втрат енергії на тертя і деформацію деталей будуть: P1=T1×w 1 ω ×Z P2 = T2ω 2 = T1 1 4 . Z6 Теоретичний коефіцієнт корисної дії даної зубчастої передачі: P TωZ Z ηT = 2 = 1 1 4 = 4 . P1 Z 6T1ω1 Z 6 В зв`язку з тим, що Z4 більше від Z6, то hT більший від одиниці. Наприклад, при Z4=120 i Z6=100 одержується hT=1,2, що має важливе наукове значення. При 10% втратах енергії на тертя і деформацію деталей практичний коефіцієнт корисної дії буде: h=0,9hT=0,9×1,2=1,08, що має важливе практичне значення. Джерела інформації 1. Устюгов І.І. Деталі машин. – К.: Вища шк. 1984. – 399 с. Фіг. 1 2 28177 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
