Заглушка трубопроводу

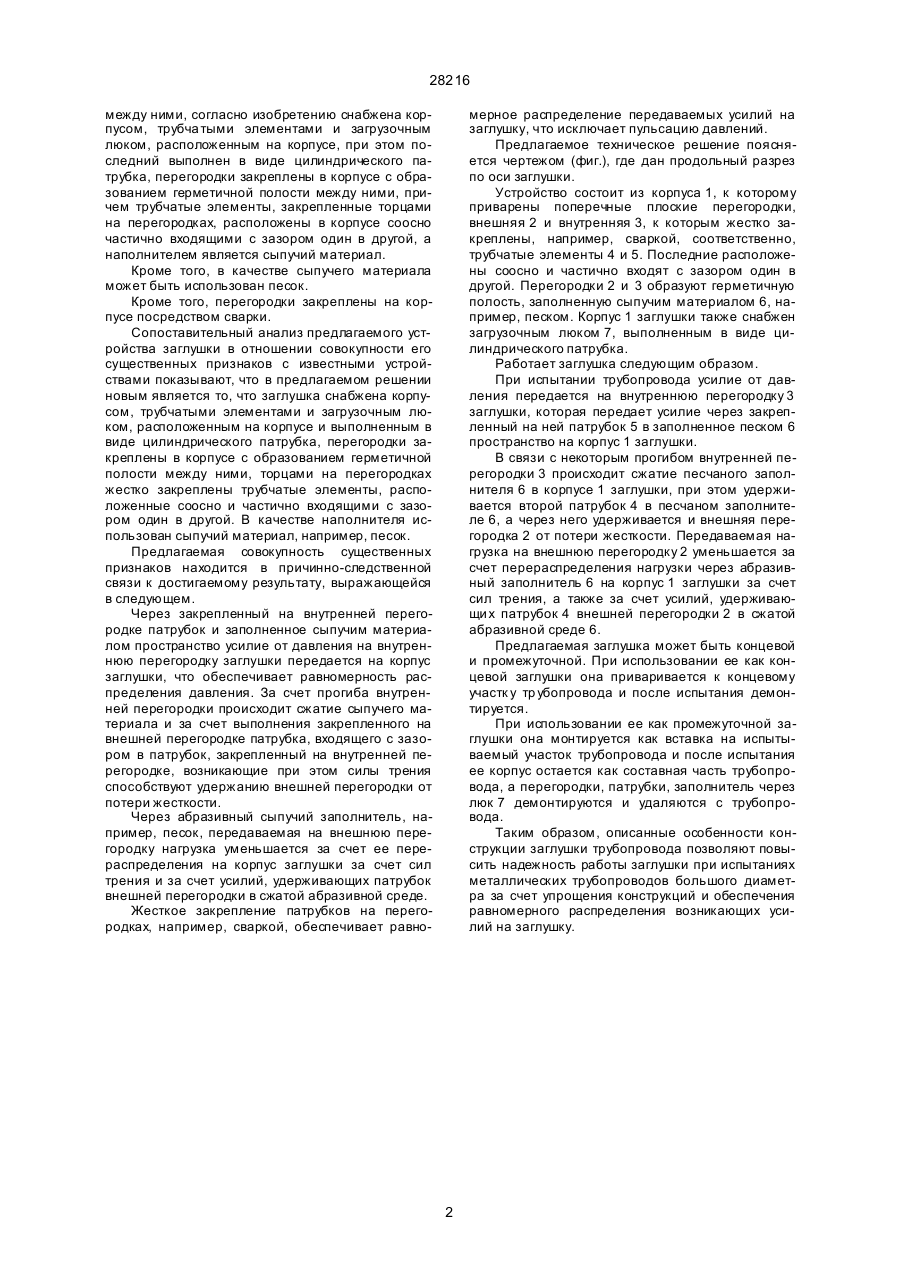

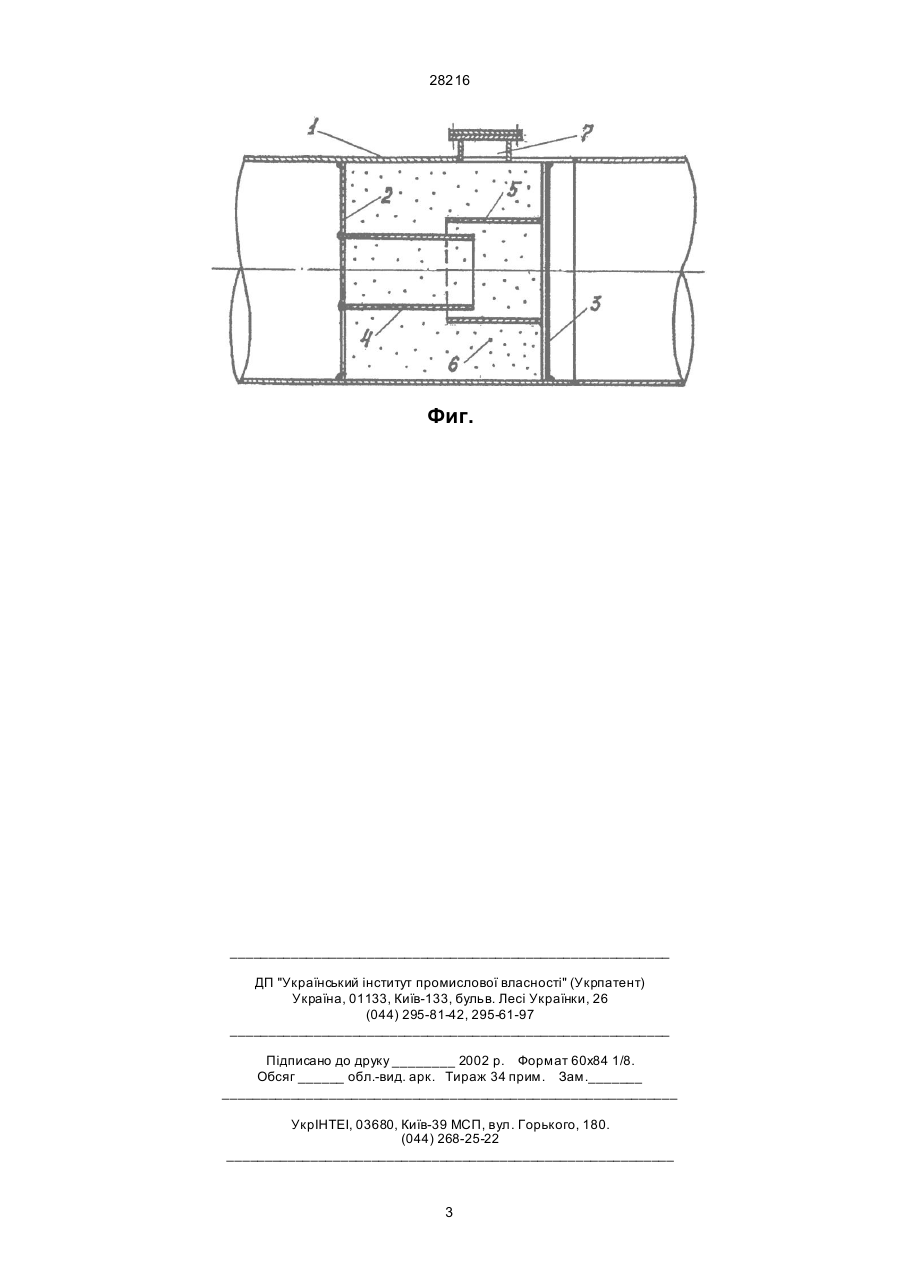

1. Заглушка трубопровода, содержащая две поперечные перегородки и заполнитель, размещенный между ними с возможностью поглощения энергии деформации перегородок, отличающаяся тем, что она снабжена корпусом, трубчатыми 28216 между ними, согласно изобретению снабжена корпусом, трубча тыми элементами и загрузочным люком, расположенным на корпусе, при этом последний выполнен в виде цилиндрического патрубка, перегородки закреплены в корпусе с образованием герметичной полости между ними, причем трубчатые элементы, закрепленные торцами на перегородках, расположены в корпусе соосно частично входящими с зазором один в другой, а наполнителем является сыпучий материал. Кроме того, в качестве сыпучего материала может быть использован песок. Кроме того, перегородки закреплены на корпусе посредством сварки. Сопоставительный анализ предлагаемого устройства заглушки в отношении совокупности его существенных признаков с известными устройствами показывают, что в предлагаемом решении новым является то, что заглушка снабжена корпусом, трубчатыми элементами и загрузочным люком, расположенным на корпусе и выполненным в виде цилиндрического патрубка, перегородки закреплены в корпусе с образованием герметичной полости между ними, торцами на перегородках жестко закреплены трубчатые элементы, расположенные соосно и частично входящими с зазором один в другой. В качестве наполнителя использован сыпучий материал, например, песок. Предлагаемая совокупность существенных признаков находится в причинно-следственной связи к достигаемому результату, выражающейся в следующем. Через закрепленный на внутренней перегородке патрубок и заполненное сыпучим материалом пространство усилие от давления на внутреннюю перегородку заглушки передается на корпус заглушки, что обеспечивает равномерность распределения давления. За счет прогиба внутренней перегородки происходит сжатие сыпучего материала и за счет выполнения закрепленного на внешней перегородке патрубка, входящего с зазором в патрубок, закрепленный на внутренней перегородке, возникающие при этом силы трения способствуют удержанию внешней перегородки от потери жесткости. Через абразивный сыпучий заполнитель, например, песок, передаваемая на внешнюю перегородку нагрузка уменьшается за счет ее перераспределения на корпус заглушки за счет сил трения и за счет усилий, удерживающих патрубок внешней перегородки в сжатой абразивной среде. Жесткое закрепление патрубков на перегородках, например, сваркой, обеспечивает равно мерное распределение передаваемых усилий на заглушку, что исключает пульсацию давлений. Предлагаемое техническое решение поясняется чертежом (фиг.), где дан продольный разрез по оси заглушки. Устройство состоит из корпуса 1, к которому приварены поперечные плоские перегородки, внешняя 2 и внутренняя 3, к которым жестко закреплены, например, сваркой, соответственно, трубчатые элементы 4 и 5. Последние расположены соосно и частично входят с зазором один в другой. Перегородки 2 и 3 образуют герметичную полость, заполненную сыпучим материалом 6, например, песком. Корпус 1 заглушки также снабжен загрузочным люком 7, выполненным в виде цилиндрического патрубка. Работает заглушка следующим образом. При испытании трубопровода усилие от давления передается на внутреннюю перегородку 3 заглушки, которая передает усилие через закрепленный на ней патрубок 5 в заполненное песком 6 пространство на корпус 1 заглушки. В связи с некоторым прогибом внутренней перегородки 3 происходит сжатие песчаного заполнителя 6 в корпусе 1 заглушки, при этом удерживается второй патрубок 4 в песчаном заполнителе 6, а через него удерживается и внешняя перегородка 2 от потери жесткости. Передаваемая нагрузка на внешнюю перегородку 2 уменьшается за счет перераспределения нагрузки через абразивный заполнитель 6 на корпус 1 заглушки за счет сил трения, а также за счет усилий, удерживающи х патрубок 4 внешней перегородки 2 в сжатой абразивной среде 6. Предлагаемая заглушка может быть концевой и промежуточной. При использовании ее как концевой заглушки она приваривается к концевому участк у тр убопровода и после испытания демонтируется. При использовании ее как промежуточной заглушки она монтируется как вставка на испытываемый участок трубопровода и после испытания ее корпус остается как составная часть трубопровода, а перегородки, патрубки, заполнитель через люк 7 демонтируются и удаляются с трубопровода. Таким образом, описанные особенности конструкции заглушки трубопровода позволяют повысить надежность работы заглушки при испытаниях металлических трубопроводов большого диаметра за счет упрощения конструкций и обеспечения равномерного распределения возникающих усилий на заглушку. 2 28216 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
