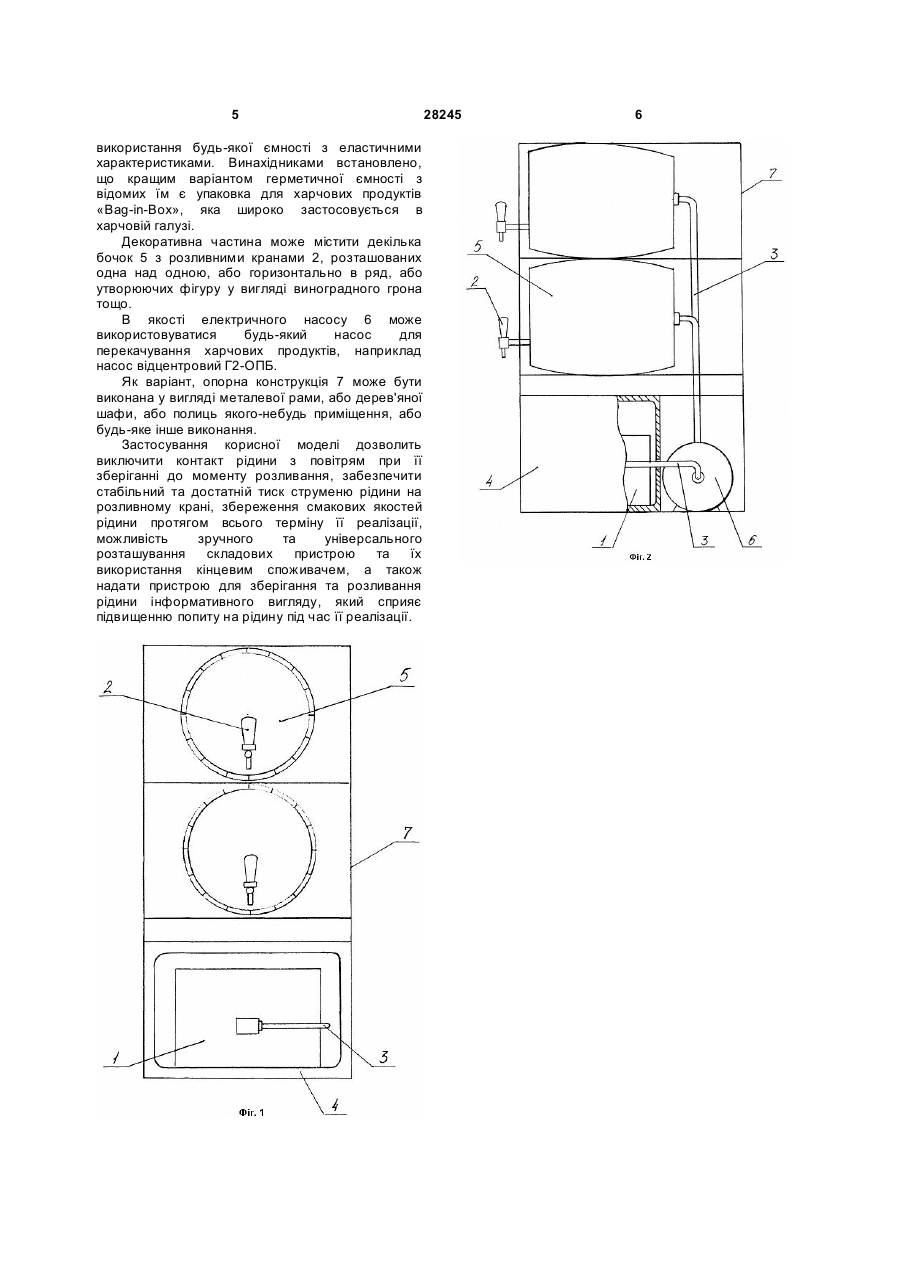

Пристрій для зберігання та розливання рідини

1. Пристрій для зберігання та розливання рідини, що містить герметичну ємність, з'єднану трубопроводом з розливним краном, розміщеним на декоративній частині, який відрізняється тим, що трубопровід з'єднано з електричним насосом, а герметичну ємність виконано еластичною. 2. Пристрій для зберігання та розливання рідини за п. 1, який відрізняється тим, що герметична ємність розміщена в окремому корпусі. 3. Пристрій для зберігання та розливання рідини за пп. 1, 2, який відрізняється тим, що 3 збільшення часу наливу рідини до посудини, що незручно, особливо при використанні пристрою в роздрібній торгівлі. Нестабільність тиску приводить до необхідності постійного нахиляння герметичної ємності, що також зменшує зручність в використанні пристроєм в цілому, збільшення часу обслуговування клієнта, а іноді й неможливість виконання нахилу у випадку наочності розташування корпусу з герметичною ємністю або виходу з ладу механізму нахилу. За прототип прийнято пристрій для зберігання та розливання рідини, який містить герметичну ємність, з'єднану трубопроводом з розливним краном, розміщеним на декоративній частині. В якості герметичної ємності використовують металеву бочку, стандартну в харчовій промисловості. Постачання рідини з герметичної ємності до розливного крана здійснюють витисненням рідини шаром інертного газу, який потрапляє в герметичну ємність з газового балону через редуктор [патент RU №18168, опублікований 27.05.2001р., МПК: B65D6/00]. Використання інертного газу під тиском для розливу такої рідини, як вино, дозволяє виключити контакт вина з повітрям і, як наслідок, запобігти його окисленню. Але обладнання для забезпечення такого способу наливу, а саме газовий балон та редуктор, є громіздким, незручним і небезпечним у експлуатації, що звужує можливість застосування такого пристрою. До того ж виникає потреба періодичної заміни балонів з газом, що має певні незручності. Також при транспортуванні вина в металевій бочці воно збовтується, що погіршує його якість. В наслідок цього перед використанням потрібне тривале утримання вина в стані спокою, що незручно для кінцевого користувача пристроєм. В основу корисної моделі поставлена задача при зберіганні та розливанні рідини, переважно вина, створення відсутності контакту рідини з повітрям, а також забезпечення достатнього та рівномірного напору струменю рідини, що наливається, що досягається стабілізацією тиску рідини на розливному крані. Для виконання цієї технічної задачі винахідниками був створений новий пристрій, який забезпечує швидке та зручне розливання рідини при роздрібної торгівлі, а також стабільність її смакових якостей під час зберігання та розливання. Поставлена задача вирішується таким чином, що в пристрої для зберігання та розливання рідини, що містить герметичну ємність, з'єднану трубопроводом з розливним краном, розміщеним на декоративній частині, згідно з технічним рішенням, трубопровід з'єднано з електричним насосом, а герметичну ємність виконано еластичною. Постачання рідини з герметичної ємності до розливного крана за допомогою електричного насосу дозволяє забезпечити стабільний тиск рідини на розливному крані. Виконання герметичної ємності еластичною призводить до виключення можливості контакту повітря з рідиною під час її зберігання в цій ємності. Особливо це важливо при зберіганні та розливі вина. Також еластична ємність більш 28245 4 зручна в транспортуванні рідини та розміщенні її в пристрої, за допомогою якого здійснюється розливання рідини. Герметична ємність розміщена в окремому корпусі, що захищає її від будь-яких сторонніх впливів. Декоративна частина розташована на корпусі з герметичною ємністю, що збільшує зручність та автономність в користування пристроєм, наприклад, розміщення його в залі супермаркету та інше, а також зменшує габарити пристрою. Корпус з герметичною ємністю являє собою холодильну камеру, що дозволяє підтримувати оптимальну для рідини температуру і зберігати якість рідини та її смакові якості під час всього терміну розливання. Герметичною ємністю є упаковка для харчових продуктів «Bag-in-Box» (пакет в коробці). Упаковки такого виду характеризуються тим, що в них під вакуумом розливають рідину (вино, сік та інші напої), тобто повністю виключається контакт рідини з повітрям. При цьому багатошаровий металізований внутрішній пакет запобігає впливу сонячних променів, температури та інших зовнішніх факторів на рідину, що зберігає її якості. Зовнішні коробка захищає від механічних пошкоджень та зручна при транспортуванні. Декоративна частина виконана у вигляді бочки. Таке рішення декоративної частини має оптимальні геометричні параметри, зручне у використанні та у випадку розташування в ній в середині герметичної ємності з трубопроводом, а також має інформативне для споживача значення через віднесення до виноробної тематики. Декоративна частина виконана у вигляді декілька бочок, кожна з яких обладнана розливним краном. Використання декількох бочок з власним розливним краном підвищує споживчі можливості пристрою через забезпечення розливання різних видів рідини одночасно. Сутність запропонованого технічного рішення пояснюється кресленнями, де зображено на: Фіг.1 - вид спереду пристрою для зберігання та розливання рідини; Фіг.2 - вид збоку пристрою для зберігання та розливання рідини. Пристрій для зберігання та розливання рідини містить герметичну ємність 1, з'єднану з розливним краном 2 за допомогою трубопроводу 3. Герметична ємність 1 розміщена в корпусі 4. Розливний кран 2 розташований на декоративній частині, яка виконана у вигляді бочки 5. Трубопровід 3 з'єднано з електричним насосом 6. Трубопровід 3, корпус 4, бочка 5 та насос 6 закріплені на опорній конструкції 7. Корпус 4 розміщений окремо від бочки 5 та насосу 6. Як варіант, герметична ємність 1 сумісно з трубопроводами 3 та електричним насосом 6 може бути розміщена сумісно з бочкою 5. Корпус 4 може являти собою дерев'яний ящик або порожнину в стіні будівлі, де розміщують пристрій, або холодильний агрегат, наприклад традиційний компресорний побутовий холодильник. В якості герметичної ємності 1 можливе 5 використання будь-якої ємності з еластичними характеристиками. Винахідниками встановлено, що кращим варіантом герметичної ємності з відомих їм є упаковка для харчових продуктів «Bag-in-Box», яка широко застосовується в харчовій галузі. Декоративна частина може містити декілька бочок 5 з розливними кранами 2, розташованих одна над одною, або горизонтально в ряд, або утворюючих фігуру у вигляді виноградного грона тощо. В якості електричного насосу 6 може використовуватися будь-який насос для перекачування харчових продуктів, наприклад насос відцентровий Г2-ОПБ. Як варіант, опорна конструкція 7 може бути виконана у вигляді металевої рами, або дерев'яної шафи, або полиць якого-небудь приміщення, або будь-яке інше виконання. Застосування корисної моделі дозволить виключити контакт рідини з повітрям при її зберіганні до моменту розливання, забезпечити стабільний та достатній тиск струменю рідини на розливному крані, збереження смакових якостей рідини протягом всього терміну її реалізації, можливість зручного та універсального розташування складових пристрою та їх використання кінцевим споживачем, а також надати пристрою для зберігання та розливання рідини інформативного вигляду, який сприяє підвищенню попиту на рідину під час її реалізації. 28245 6
