Пристрій для зберігання рідини

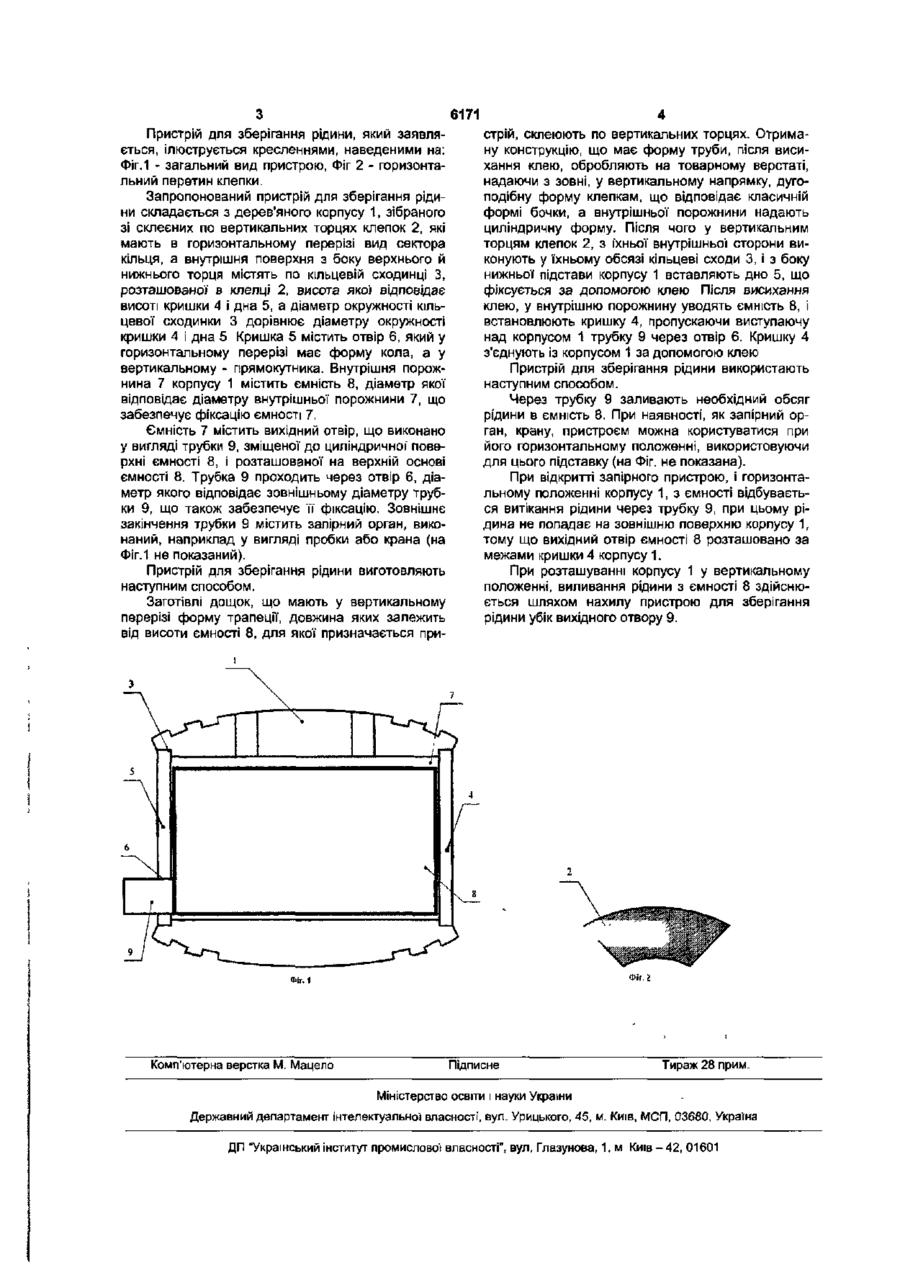

Пристрій для зберігання рідини, що містить порожнистий корпус, виконаний із з'єднаних між собою клепок, і зв'язані з корпусом дно й кришку, яка містить отвір, і розташовану усередині корпусу ємність, вихід з якої зв'язаний з отвором у кришці, який відрізняється тим, що вихід з ємності зміщений до її циліндричної поверхні і виконаний у вигляді трубки, що проходить через отвір у кришці, виконаний за формою трубки, а клепка в горизонтальному перерізі виконана у вигляді сектора кільця. Корисна модель відноситься до пристроїв для зберігання рідини, переважно алкогольних напоїв, І призначено для використання в побутових цілях З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляє, по сукупності ознак, є пристрій для зберігання рідини, що містить порожнистий дерев'яний корпус, утворений з'єднаними між собою клепками, які в горизонтальному перерізі мають вигляд трапеції, у якої більша основа виконана у вигляді дуги, причому у верхній і нижній частині клепок, симетрично їхньої' вертикальної' осі, виконані пази для фіксації зовнішніх горизонтальних виступів, які розташовані на вертикальній поверхні дна та кришки, причому кришка містить по центру отвір, який має циліндричнотрапецієподібну форму, і, розташовану усередині порожнини корпусу ємність, виконану у вигляді циліндричної' банки, верхня частина якої містить широке горло, і ущільнення, розташоване по периметрі горба банки та прилягаючої до неї поверхнею кришки дерев'яного корпусу [патент України на винахід №36593 МКВ B65D6/20, пул. 2003р.] не забезпечує технічного результату корисної моделі, яка заявляє, що обумовлено її конструкцією, а саме наявністю отвору для зливу рідини із внутрішньої посудини в центрі кришки, що утрудняє злив рідини з ємності, особливо коли ємність повністю заповнена рідиною, і приводить до її влучення на зовнішню поверхню пристрою для зберігання рідини, що неприпустимо для харчових, у тому числі алкогольних продуктів Завдання, на рішення якої спрямована корисна модель, складається в удосконаленні пристрою для зберігання рідини, шляхом зміни його конструкції, що дозволить запобігти влученню рідини на поверхню корпусу, і забезпечить зручність користування пристроєм Поставлене завдання вирішується в пристрої' для зберігання рідини, який містить порожнистий дерев'яний корпус, утворений з'єднаними між собою клепками, і пов'язані з корпусом дно й кришку, яка містить отвір, і, розташовану усередині корпусу ємність, вихід з якої' пов'язаний з отвором у кришці тим, що згідно предмета корисної моделі, вихід з ємності зміщений до її циліндричної поверхні, і виконаний у вигляді трубки, що проходить через отвір у кришці, виконаний за формою трубки, а клепка в горизонтальному перерізі виконаний у вигляді сектора кільця. Корисна модель, яка заявляє, в обсязі сукупності суттєвих ознак забезпечує технічний результат, який складається в запобіганні влучення рідини на поверхню пристрою для зберігання рідини, що забезпечить зручність при користуванні Корисна модель, яка заявляє, збігається з відомим пристроєм для зберігання рідини по наступній сукупності суттєвих ознак, а саме: містить порожнистий дерев'яний корпус, утворений з'єднаними між собою клепками, і пов'язані з корпусом дно й кришку, яка містить отвір, і, розташовану усередині корпусу ємність, вихід з якої пов'язаний з отвором у кришці. Однак відомий пристрій для зберігання рідини CD 6171 Пристрій для зберігання рідини, який заявляється, ілюструється кресленнями, наведеними на: Фіг.1 - загальний вид пристрою, Фіг 2 - горизонтальний перетин клепки. Запропонований пристрій для зберігання рідини складається з дерев'яного корпусу 1, зібраного зі склеєних по вертикальних торцях клепок 2, які мають в горизонтальному перерізі вид сектора кільця, а внутрішня поверхня з боку верхнього й нижнього торця містять по кільцевій сходинці З, розташованої в клепці 2, висота якої відповідає висоті кришки 4 і дна 5, а діаметр окружності кільцевої сходинки 3 дорівнює діаметру окружності кришки 4 і дна 5 Кришка 5 містить отвір 6, який у горизонтальному перерізі має форму кола, а у вертикальному - прямокутника. Внутрішня порожнина 7 корпусу 1 містить ємність 8, діаметр якої відповідає діаметру внутрішньої порожнини 7, що забезпечує фіксацію ємності 7. Ємність 7 містить вихідний отвір, що виконано у вигляді трубки 9, зміщеної до циліндричної' поверхні ємності 8, і розташованої на верхній основі ємності 8. Трубка 9 проходить через отвір 6, діаметр якого відповідає зовнішньому діаметру трубки 9, що також забезпечує її фіксацію. Зовнішнє закінчення трубки 9 містить запірний орган, виконаний, наприклад у вигляді пробки або крана (на Фіг.1 не показаний). Пристрій для зберігання рідини виготовляють наступним способом. Заготівлі дощок, що мають у вертикальному перерізі форму трапеції, довжина яких залежить від висоти ємності 8, для якої призначається при стрій, склеюють по вертикальних торцях. Отриману конструкцію, що має форму труби, після висихання клею, обробляють на товарному верстаті, надаючи з зовні, у вертикальному напрямку, дугоподібну форму клепкам, що відповідає класичній формі бочки, а внутрішньої порожнини надають циліндричну форму. Після чого у вертикальним торцям клепок 2, з їхньої внутрішньої сторони виконують у їхньому обсязі кільцеві сходи 3, і з боку нижньої підстави корпусу 1 вставляють дно 5, що фіксується за допомогою клею Після висихання клею, у внутрішню порожнину уводять ємність 8, і встановлюють кришку 4, пропускаючи виступаючу над корпусом 1 трубку 9 через отвір 6. Кришку 4 з'єднують із корпусом 1 за допомогою клею Пристрій для зберігання рідини використають наступним способом. Через трубку 9 заливають необхідний обсяг рідини в ємність 8. При наявності, як запірний орган, крану, пристроєм можна користуватися при його горизонтальному положенні, використовуючи для цього підставку (на Фіг. не показана). При відкритті запірного пристрою, і горизонтальному положенні корпусу 1, з ємності відбувається витікання рідини через трубку 9, при цьому рідина не попадає на зовнішню поверхню корпусу 1, тому що вихідний отвір ємності 8 розташовано за межами кришки 4 корпусу 1. При розташуванні корпусу 1 у вертикальному положенні, виливання рідини з ємності 8 здійснюється шляхом нахилу пристрою для зберігання рідини убік вихідного отвору 9. V ФІГ. Комп'ютерна верстка М. Мацело Підписне г Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
