Гнучке зубчасте колесо хвильової передачі

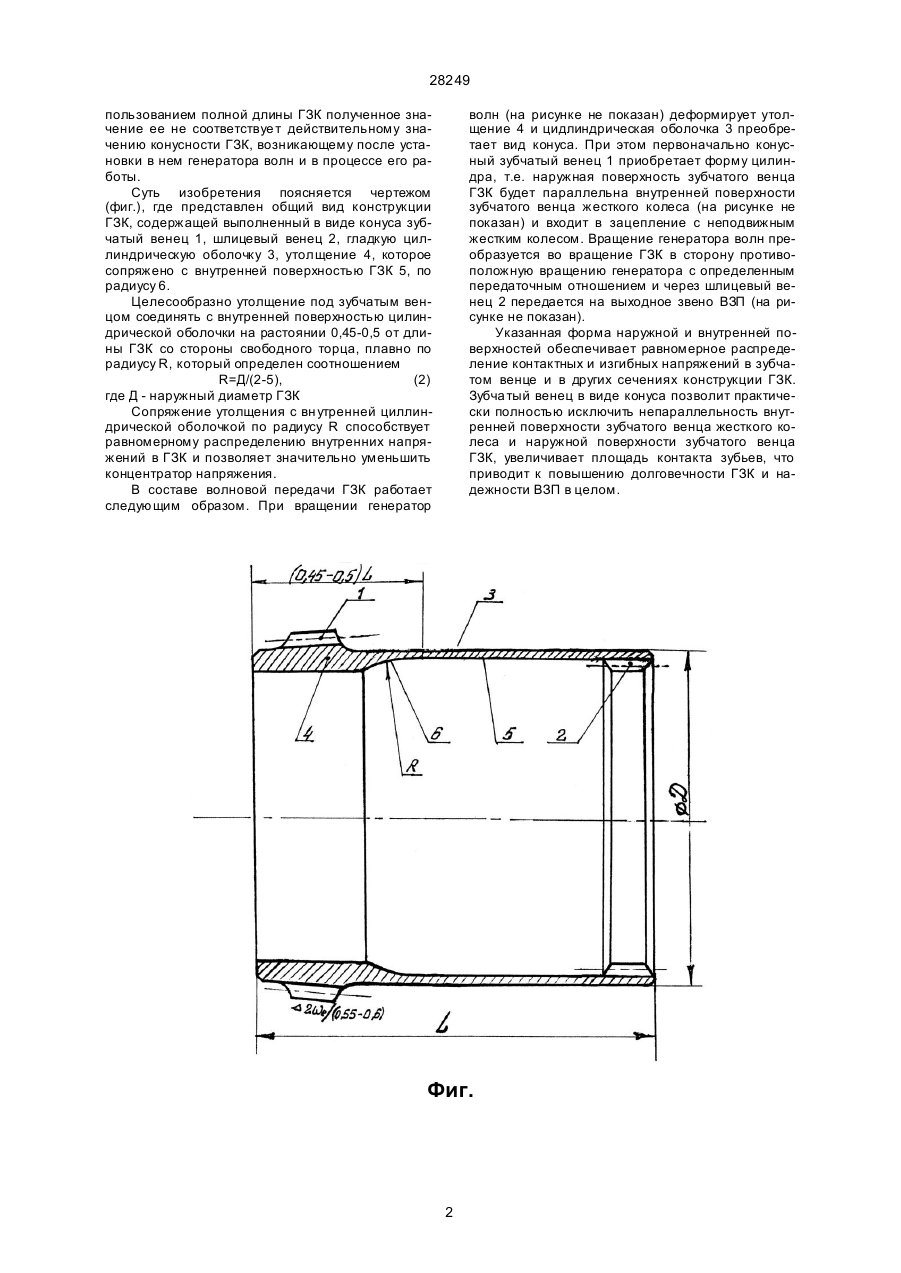

Гибкое зубчатое колесо волновой передачи, содержащее зубчатый венец и цилиндрическую 28249 пользованием полной длины ГЗК полученное значение ее не соответствуе т действительному значению конусности ГЗК, возникающему после установки в нем генератора волн и в процессе его работы. Суть изобретения поясняется чертежом (фиг.), где представлен общий вид конструкции ГЗК, содержащей выполненный в виде конуса зубчатый венец 1, шлицевый венец 2, гладкую циллиндрическую оболочку 3, утолщение 4, которое сопряжено с внутренней поверхностью ГЗК 5, по радиусу 6. Целесообразно утолщение под зубчатым венцом соединять с внутренней поверхностью цилиндрической оболочки на растоянии 0,45-0,5 от длины ГЗК со стороны свободного торца, плавно по радиусу R, который определен соотношением R=Д/(2-5), (2) где Д - наружный диаметр ГЗК Сопряжение утолщения с вн утренней циллиндрической оболочкой по радиусу R способствует равномерному распределению внутренних напряжений в ГЗК и позволяет значительно уменьшить концентратор напряжения. В составе волновой передачи ГЗК работает следующим образом. При вращении генератор волн (на рисунке не показан) деформирует утолщение 4 и цидлиндрическая оболочка 3 преобретает вид конуса. При этом первоначально конусный зубчатый венец 1 приобретает форму цилиндра, т.е. наружная поверхность зубчатого венца ГЗК будет параллельна внутренней поверхности зубчатого венца жесткого колеса (на рисунке не показан) и входит в зацепление с неподвижным жестким колесом. Вращение генератора волн преобразуется во вращение ГЗК в сторону противоположную вращению генератора с определенным передаточным отношением и через шлицевый венец 2 передается на выходное звено ВЗП (на рисунке не показан). Указанная форма наружной и внутренней поверхностей обеспечивает равномерное распределение контактных и изгибных напряжений в зубчатом венце и в других сечениях конструкции ГЗК. Зубча тый венец в виде конуса позволит практически полностью исключить непараллельность внутренней поверхности зубчатого венца жесткого колеса и наружной поверхности зубчатого венца ГЗК, увеличивает площадь контакта зубьев, что приводит к повышению долговечности ГЗК и надежности ВЗП в целом. Фиг. 2 28249 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
