Гірка гичковідділювальна

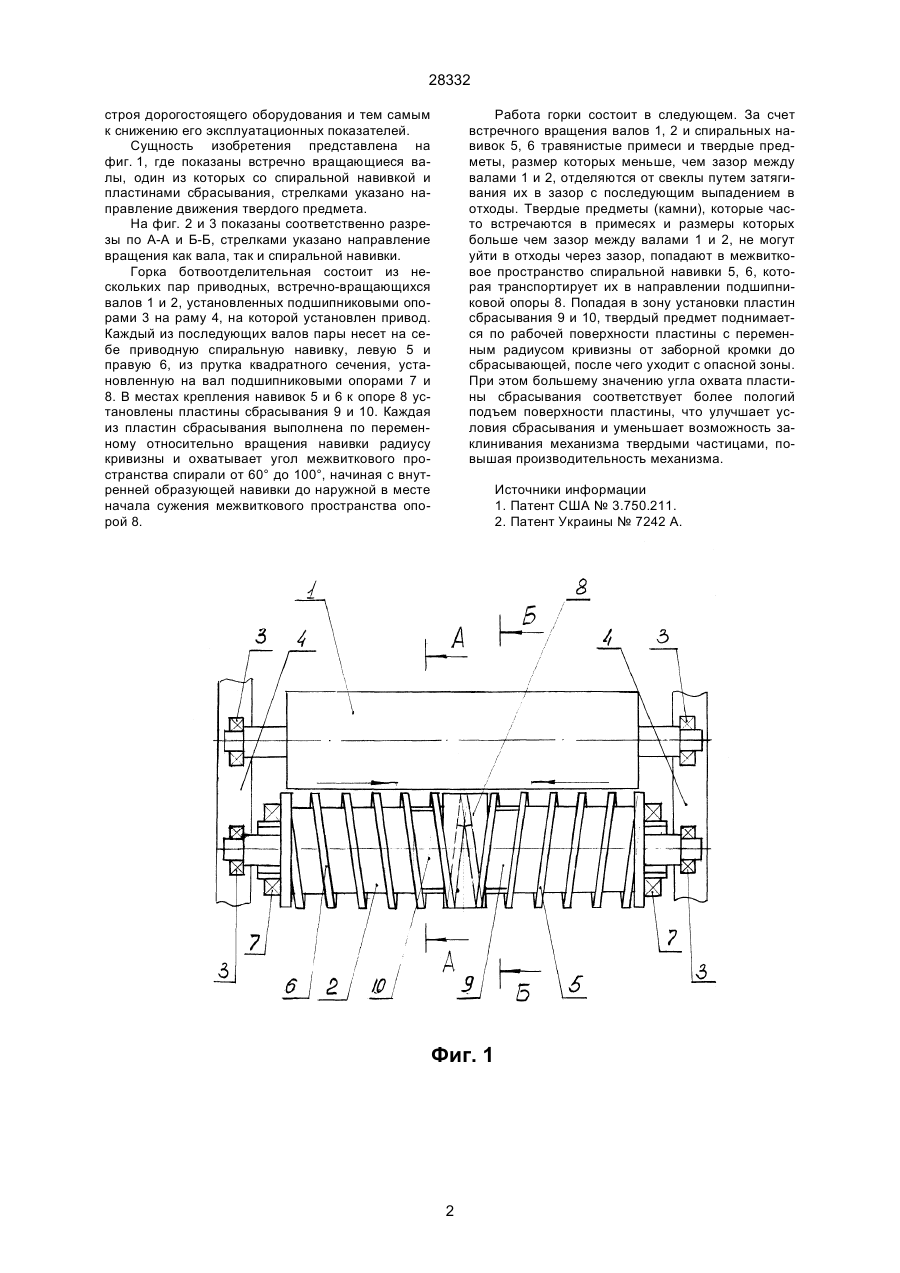

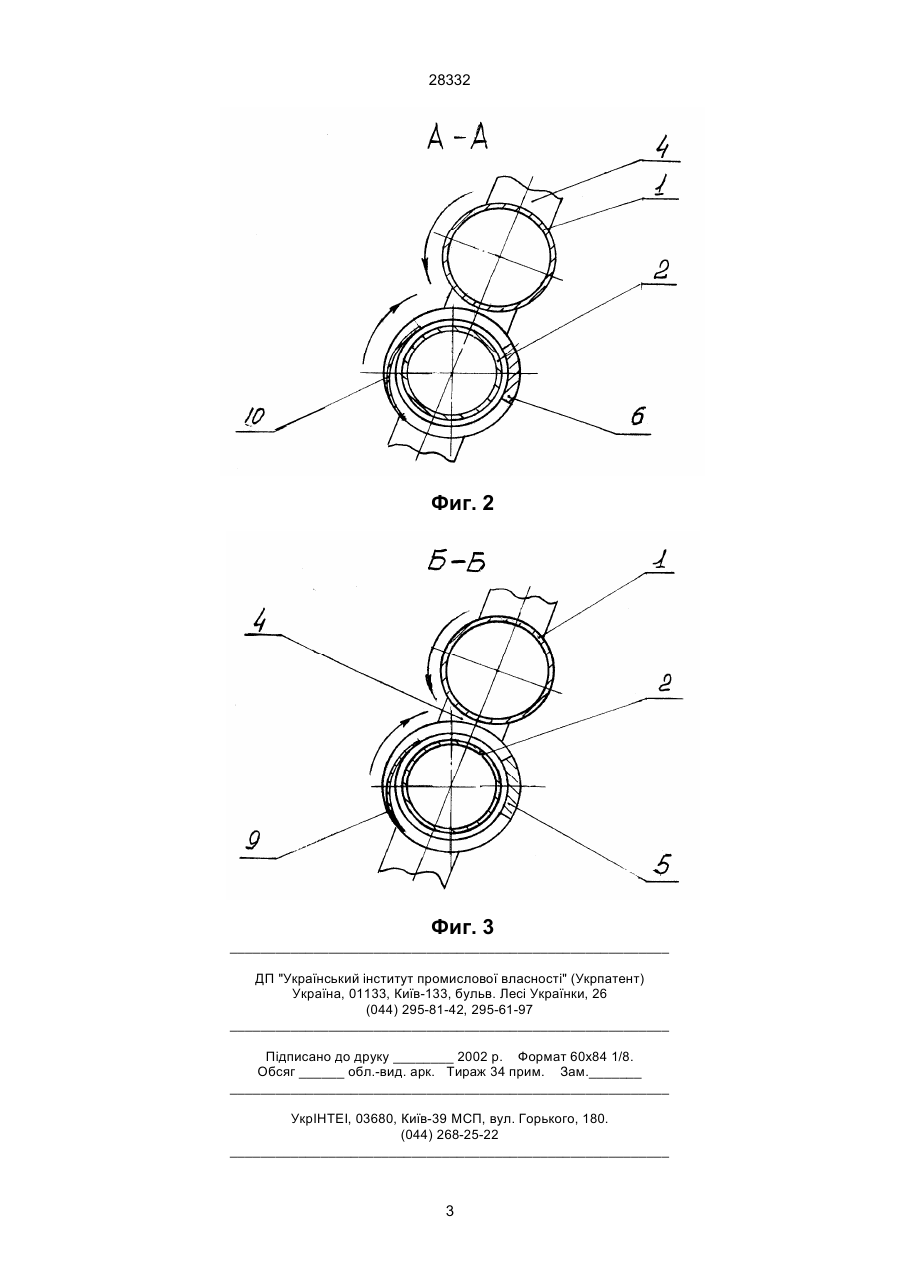

Горка ботвоотделительная, состоящая из рамы, нескольких пар приводных, встречно-вращающихся валов, каждый последующий вал пары не 28332 строя дорогостоящего оборудования и тем самым к снижению его эксплуатационных показателей. Сущность изобретения представлена на фиг. 1, где показаны встречно вращающиеся валы, один из которых со спиральной навивкой и пластинами сбрасывания, стрелками указано направление движения твердого предмета. На фиг. 2 и 3 показаны соответственно разрезы по А-А и Б-Б, стрелками указано направление вращения как вала, так и спиральной навивки. Горка ботвоотделительная состоит из нескольких пар приводных, встречно-вращающихся валов 1 и 2, установленных подшипниковыми опорами 3 на раму 4, на которой установлен привод. Каждый из последующих валов пары несет на себе приводную спиральную навивку, левую 5 и правую 6, из прутка квадратного сечения, установленную на вал подшипниковыми опорами 7 и 8. В местах крепления навивок 5 и 6 к опоре 8 установлены пластины сбрасывания 9 и 10. Каждая из пластин сбрасывания выполнена по переменному относительно вращения навивки радиусу кривизны и охватывает угол межвиткового пространства спирали от 60° до 100°, начиная с внутренней образующей навивки до наружной в месте начала сужения межвиткового пространства опорой 8. Работа горки состоит в следующем. За счет встречного вращения валов 1, 2 и спиральных навивок 5, 6 травянистые примеси и твердые предметы, размер которых меньше, чем зазор между валами 1 и 2, отделяются от свеклы путем затягивания их в зазор с последующим выпадением в отходы. Твердые предметы (камни), которые часто встречаются в примесях и размеры которых больше чем зазор между валами 1 и 2, не могут уйти в отходы через зазор, попадают в межвитковое пространство спиральной навивки 5, 6, которая транспортирует их в направлении подшипниковой опоры 8. Попадая в зону установки пластин сбрасывания 9 и 10, твердый предмет поднимается по рабочей поверхности пластины с переменным радиусом кривизны от заборной кромки до сбрасывающей, после чего уходит с опасной зоны. При этом большему значению угла охвата пластины сбрасывания соответствует более пологий подъем поверхности пластины, что улучшает условия сбрасывания и уменьшает возможность заклинивания механизма твердыми частицами, повышая производительность механизма. Источники информации 1. Патент США № 3.750.211. 2. Патент Украины № 7242 А. Фиг. 1 2 28332 Фиг. 2 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
