Спосіб отримання товстих гомоепітаксійних шарів арсеніду галію
Номер патенту: 28402
Опубліковано: 10.12.2007
Автори: Лебедь Олег Миколайович, Краснов Василь Олександрович, Шутов Станіслав Вікторович
Формула / Реферат
Спосіб отримання товстих гомоепітаксійних шарів арсеніду галію із розчину-розплаву на основі вісмуту, що включає здійснення послідовності з 38 циклів, кожний з яких являє собою перший інтервал гомогенізації розчину-розплаву, інтервал кристалізації, другий інтервал гомогенізації розчину-розплаву, інтервал розчинення, який відрізняється тим, що перший інтервал гомогенізації розчину-розплаву проводять при температурі 900 °С, а другий інтервал гомогенізації розчину-розплаву проводять при температурі 880 °С, причому швидкість зміни температури на етапах кристалізації і розчинення становить 0,5 град./хв.
Текст

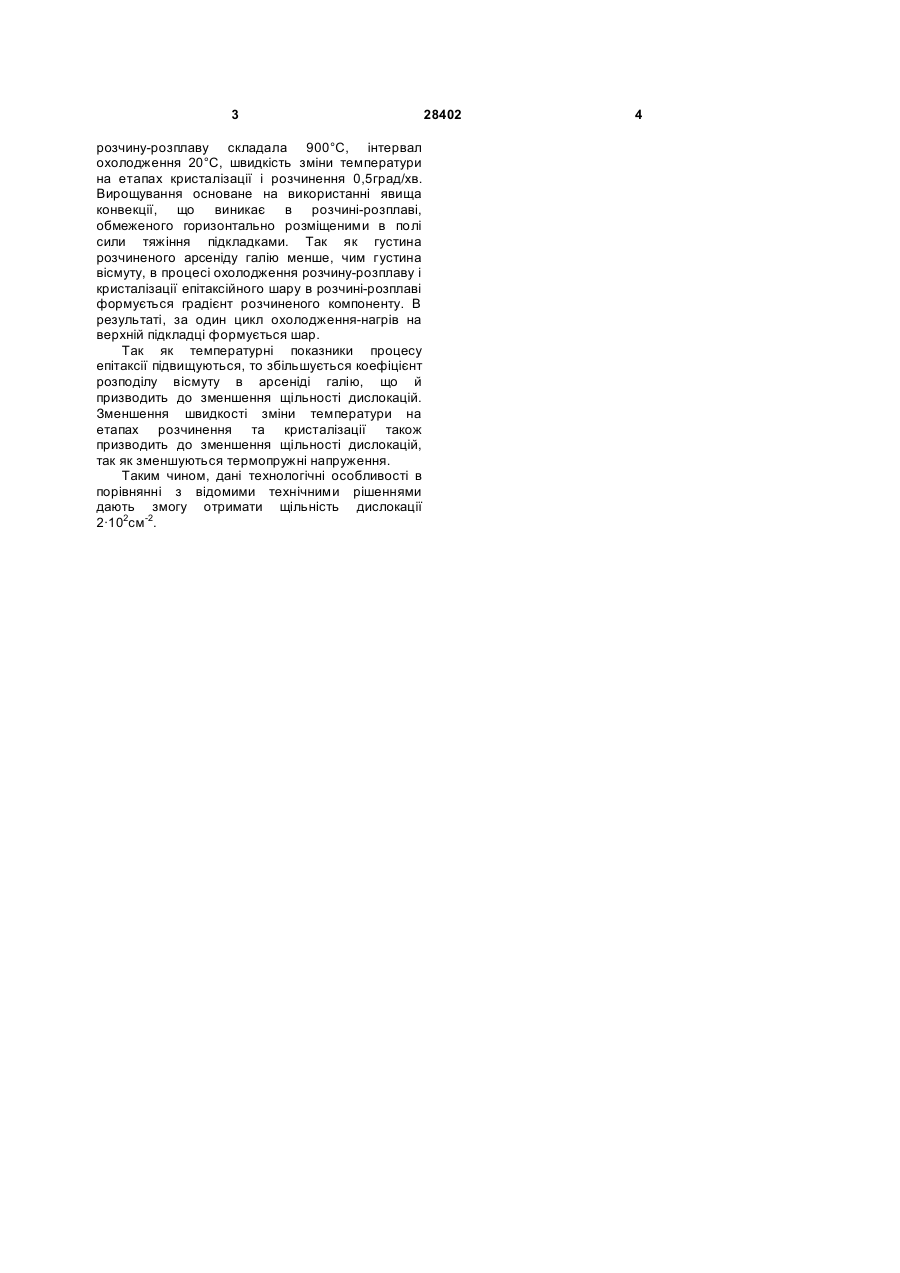

Спосіб отримання товстих гомоепітаксійних шарів арсеніду галію із розчину-розплаву на основі вісмуту, що включає здійснення послідовності з 38 3 розчину-розплаву складала 900°С, інтервал охолодження 20°С, швидкість зміни температури на етапах кристалізації і розчинення 0,5град/хв. Вирощування основане на використанні явища конвекції, що виникає в розчині-розплаві, обмеженого горизонтально розміщеними в полі сили тяжіння підкладками. Так як густина розчиненого арсеніду галію менше, чим густина вісмуту, в процесі охолодження розчину-розплаву і кристалізації епітаксійного шару в розчині-розплаві формується градієнт розчиненого компоненту. В результаті, за один цикл охолодження-нагрів на верхній підкладці формується шар. Так як температурні показники процесу епітаксії підвищуються, то збільшується коефіцієнт розподілу вісмуту в арсеніді галію, що й призводить до зменшення щільності дислокацій. Зменшення швидкості зміни температури на етапах розчинення та кристалізації також призводить до зменшення щільності дислокацій, так як зменшуються термопружні напруження. Таким чином, дані технологічні особливості в порівнянні з відомими технічними рішеннями дають змогу отримати щільність дислокації 2·102см-2. 28402 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for obtaining thick homoepitaxial layers of gallium arsenide
Автори англійськоюShutov Stanislav Viktorovych, Lebed Oleh Mykolaiovych, Krasnov Vasyl Oleksandrovych
Назва патенту російськоюСпособ получения толстых гомоэпитаксиальных слоев арсенида галлия
Автори російськоюШутов Станислав Викторович, Лебедь Олег Николаевич, Краснов Василий Александрович
МПК / Мітки
МПК: H01L 21/20
Мітки: товстих, отримання, галію, спосіб, арсеніду, гомоепітаксійних, шарів
