Решето жалюзійне

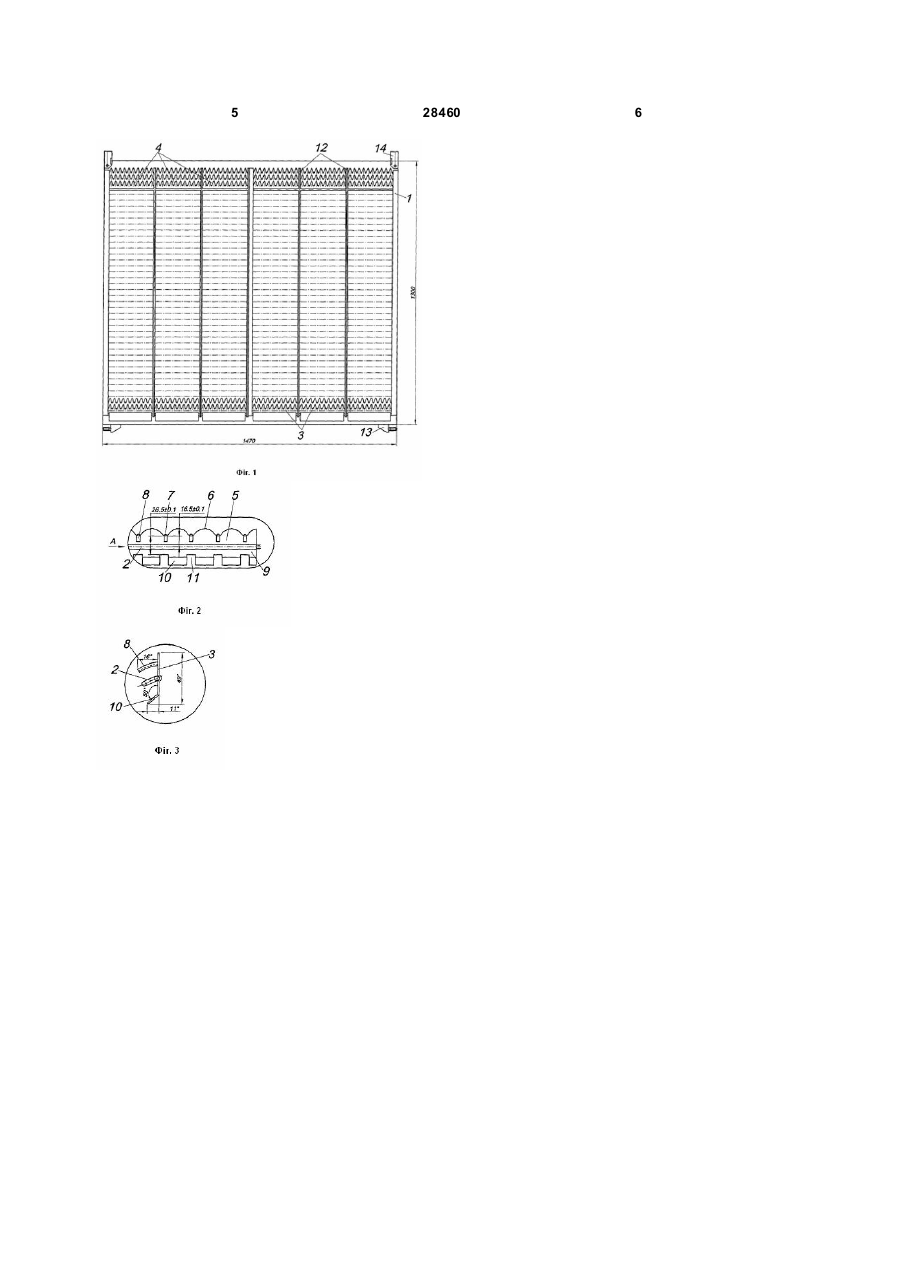

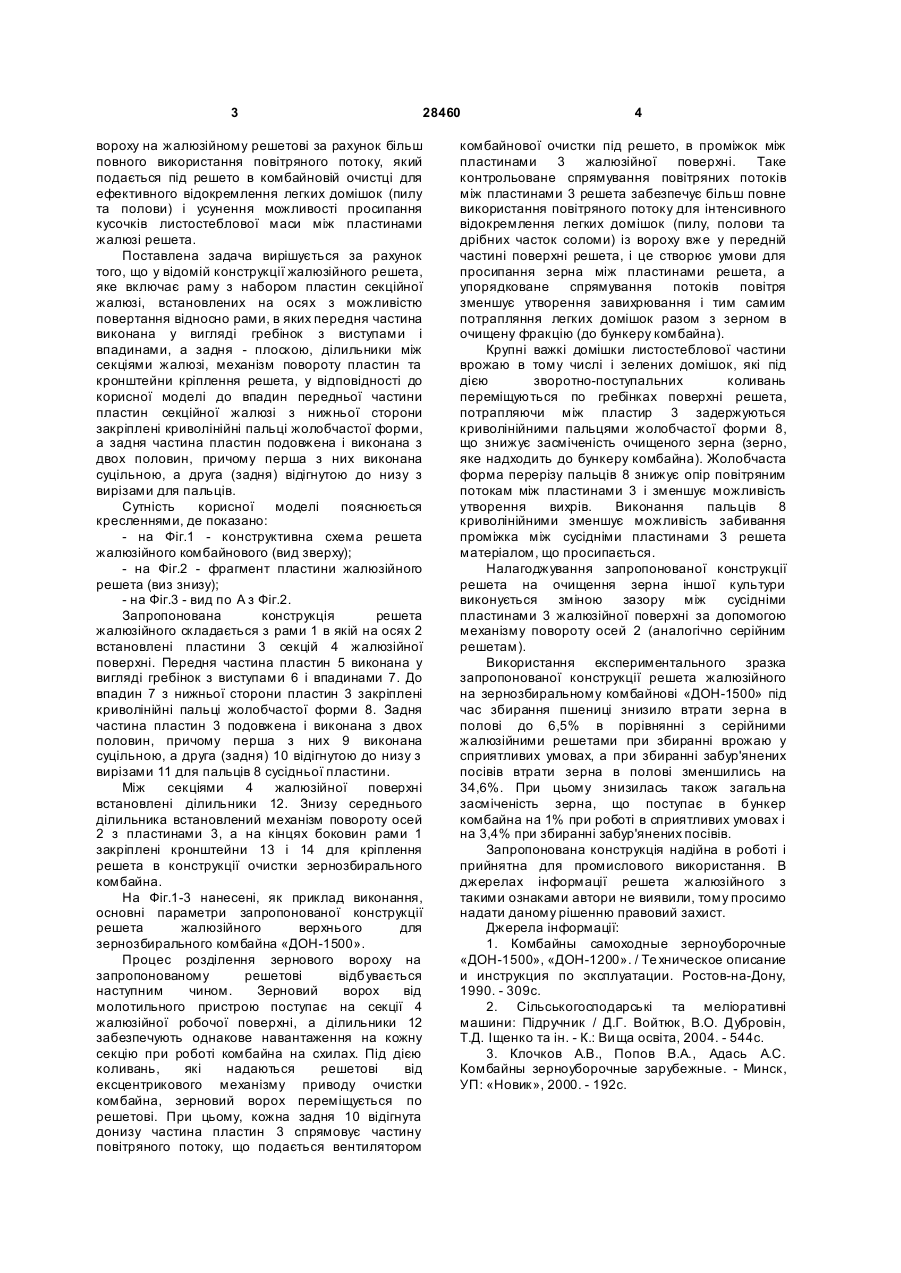

Решето жалюзійне, що включає раму з набором пластин секційних жалюзі, встановлених на осях з можливістю повертання відносно рами, в яких передня частина виконана у вигляді гребінок 3 28460 вороху на жалюзійному решетові за рахунок більш повного використання повітряного потоку, який подається під решето в комбайновій очистці для ефективного відокремлення легких домішок (пилу та полови) і усунення можливості просипання кусочків листостеблової маси між пластинами жалюзі решета. Поставлена задача вирішується за рахунок того, що у відомій конструкції жалюзійного решета, яке включає раму з набором пластин секційної жалюзі, встановлених на осях з можливістю повертання відносно рами, в яких передня частина виконана у вигляді гребінок з виступами і впадинами, а задня - плоскою, ділильники між секціями жалюзі, механізм повороту пластин та кронштейни кріплення решета, у відповідності до корисної моделі до впадин передньої частини пластин секційної жалюзі з нижньої сторони закріплені криволінійні пальці жолобчастої форми, а задня частина пластин подовжена і виконана з двох половин, причому перша з них виконана суцільною, а друга (задня) відігнутою до низу з вирізами для пальців. Сутність корисної моделі пояснюється кресленнями, де показано: - на Фіг.1 - конструктивна схема решета жалюзійного комбайнового (вид зверху); - на Фіг.2 - фрагмент пластини жалюзійного решета (виз знизу); - на Фіг.3 - вид по А з Фіг.2. Запропонована конструкція решета жалюзійного складається з рами 1 в якій на осях 2 встановлені пластини 3 секцій 4 жалюзійної поверхні. Передня частина пластин 5 виконана у вигляді гребінок з виступами 6 і впадинами 7. До впадин 7 з нижньої сторони пластин 3 закріплені криволінійні пальці жолобчастої форми 8. Задня частина пластин 3 подовжена і виконана з двох половин, причому перша з них 9 виконана суцільною, а друга (задня) 10 відігнутою до низу з вирізами 11 для пальців 8 сусідньої пластини. Між секціями 4 жалюзійної поверхні встановлені ділильники 12. Знизу середнього ділильника встановлений механізм повороту осей 2 з пластинами 3, а на кінцях боковин рами 1 закріплені кронштейни 13 і 14 для кріплення решета в конструкції очистки зернозбирального комбайна. На Фіг.1-3 нанесені, як приклад виконання, основні параметри запропонованої конструкції решета жалюзійного верхнього для зернозбирального комбайна «ДОН-1500». Процес розділення зернового вороху на запропонованому решетові відбувається наступним чином. Зерновий ворох від молотильного пристрою поступає на секції 4 жалюзійної робочої поверхні, а ділильники 12 забезпечують однакове навантаження на кожну секцію при роботі комбайна на схилах. Під дією коливань, які надаються решетові від ексцентрикового механізму приводу очистки комбайна, зерновий ворох переміщується по решетові. При цьому, кожна задня 10 відігнута донизу частина пластин 3 спрямовує частину повітряного потоку, що подається вентилятором 4 комбайнової очистки під решето, в проміжок між пластинами 3 жалюзійної поверхні. Таке контрольоване спрямування повітряних потоків між пластинами 3 решета забезпечує більш повне використання повітряного потоку для інтенсивного відокремлення легких домішок (пилу, полови та дрібних часток соломи) із вороху вже у передній частині поверхні решета, і це створює умови для просипання зерна між пластинами решета, а упорядковане спрямування потоків повітря зменшує утворення завихрювання і тим самим потрапляння легких домішок разом з зерном в очищену фракцію (до бункеру комбайна). Крупні важкі домішки листостеблової частини врожаю в тому числі і зелених домішок, які під дією зворотно-поступальних коливань переміщуються по гребінках поверхні решета, потрапляючи між пластир 3 задержуються криволінійними пальцями жолобчастої форми 8, що знижує засміченість очищеного зерна (зерно, яке надходить до бункеру комбайна). Жолобчаста форма перерізу пальців 8 знижує опір повітряним потокам між пластинами 3 і зменшує можливість утворення вихрів. Виконання пальців 8 криволінійними зменшує можливість забивання проміжка між сусідніми пластинами 3 решета матеріалом, що просипається. Налагоджування запропонованої конструкції решета на очищення зерна іншої культури виконується зміною зазору між сусідніми пластинами 3 жалюзійної поверхні за допомогою механізму повороту осей 2 (аналогічно серійним решетам). Використання експериментального зразка запропонованої конструкції решета жалюзійного на зернозбиральному комбайнові «ДОН-1500» під час збирання пшениці знизило втрати зерна в полові до 6,5% в порівнянні з серійними жалюзійними решетами при збиранні врожаю у сприятливих умовах, а при збиранні забур'янених посівів втрати зерна в полові зменшились на 34,6%. При цьому знизилась також загальна засміченість зерна, що поступає в бункер комбайна на 1% при роботі в сприятливих умовах і на 3,4% при збиранні забур'янених посівів. Запропонована конструкція надійна в роботі і прийнятна для промислового використання. В джерелах інформації решета жалюзійного з такими ознаками автори не виявили, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Комбайны самоходные зерноуборочные «ДОН-1500», «ДОН-1200». / Те хническое описание и инструкция по эксплуатации. Ростов-на-Дону, 1990. - 309с. 2. Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін. - К.: Ви ща освіта, 2004. - 544с. 3. Клочков А.В., Попов В.А., Адась А.С. Комбайны зерноуборочные зарубежные. - Минск, УП: «Новик», 2000. - 192с. 5 28460 6
