Спосіб зупинення ерозійного процесу у грунті

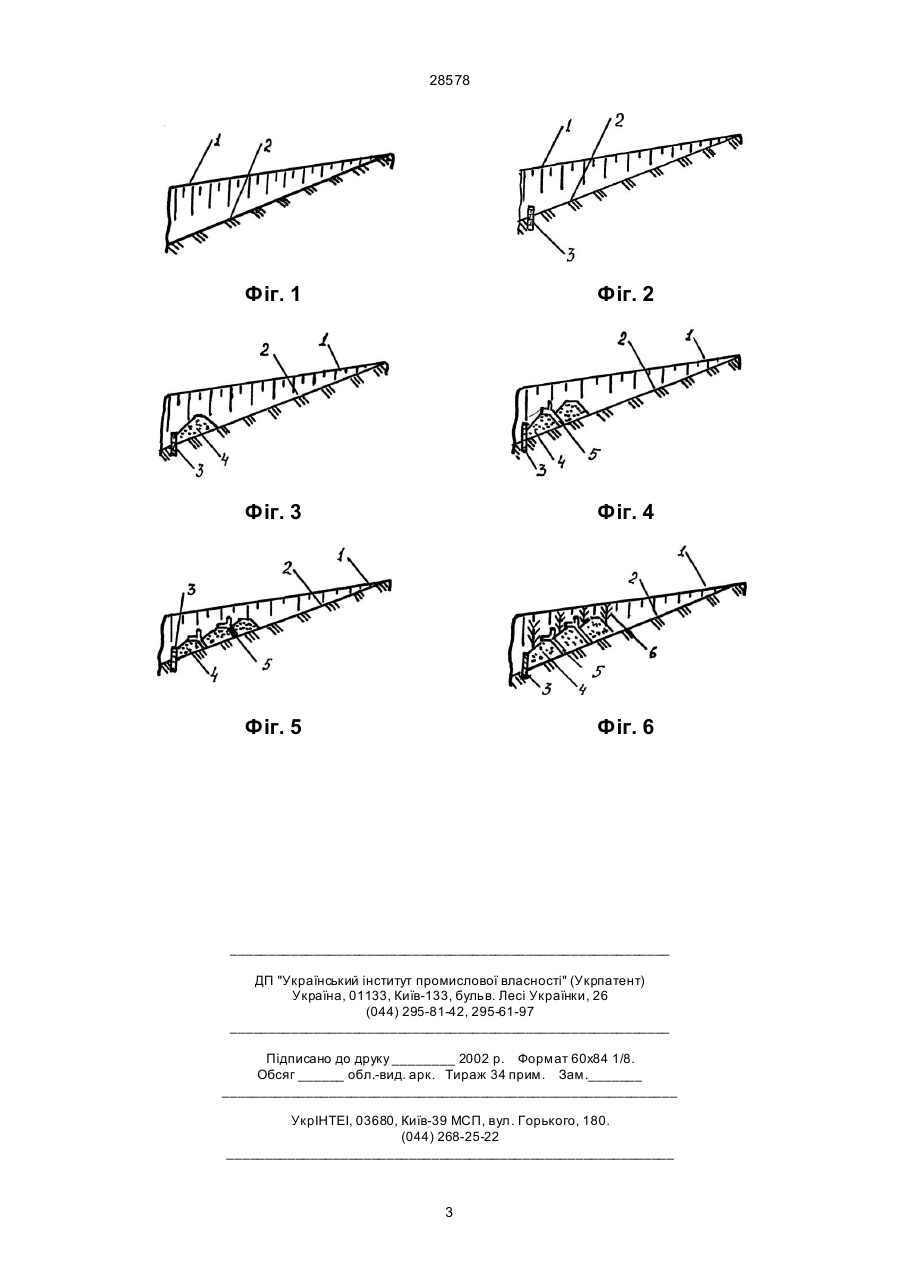

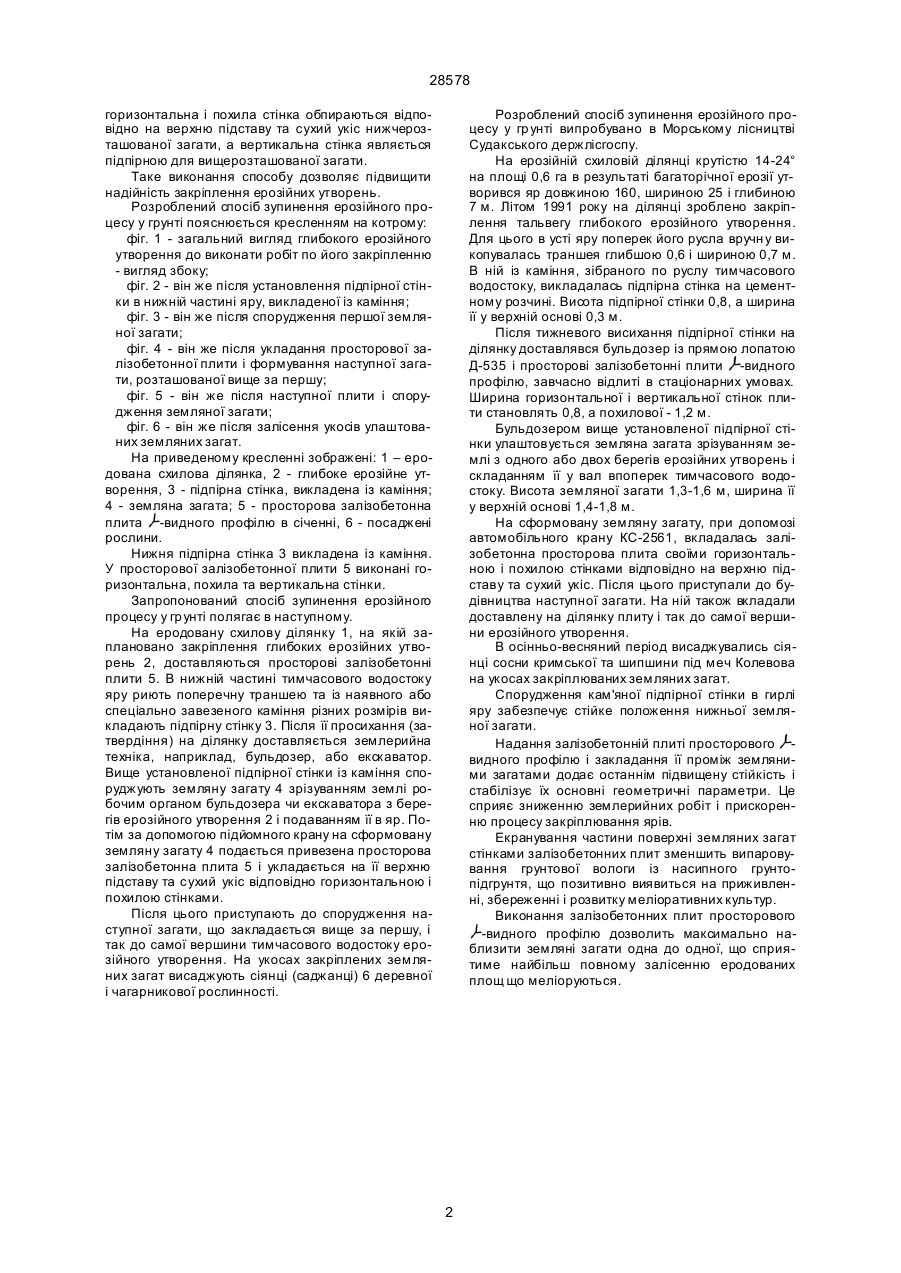

Спосіб зупинення ерозійного процесу у грунті, запроваджуючий формування каскаду земляних загат по їх основному руслу і садіння на них дере 28578 горизонтальна і похила стінка обпираються відповідно на верхню підставу та сухий укіс нижчерозташованої загати, а вертикальна стінка являється підпірною для вищерозташованої загати. Таке виконання способу дозволяє підвищити надійність закріплення ерозійних утворень. Розроблений спосіб зупинення ерозійного процесу у грунті пояснюється кресленням на котрому: фіг. 1 - загальний вигляд глибокого ерозійного утворення до виконати робіт по його закріпленню - вигляд збоку; фіг. 2 - він же після установлення підпірної стінки в нижній частині яру, викладеної із каміння; фіг. 3 - він же після спорудження першої земляної загати; фіг. 4 - він же після укладання просторової залізобетонної плити і формування наступної загати, розташованої вище за першу; фіг. 5 - він же після наступної плити і спорудження земляної загати; фіг. 6 - він же після залісення укосів улаштованих земляних загат. На приведеному кресленні зображені: 1 – еродована схилова ділянка, 2 - глибоке ерозійне утворення, 3 - підпірна стінка, викладена із каміння; 4 - земляна загата; 5 - просторова залізобетонна плита -видного профілю в січенні, 6 - посаджені рослини. Нижня підпірна стінка 3 викладена із каміння. У просторової залізобетонної плити 5 виконані горизонтальна, похила та вертикальна стінки. Запропонований спосіб зупинення ерозійного процесу у гр унті полягає в наступному. На еродовану схилову ділянку 1, на якій заплановано закріплення глибоких ерозійних утворень 2, доставляються просторові залізобетонні плити 5. В нижній частині тимчасового водостоку яру риють поперечну траншею та із наявного або спеціально завезеного каміння різних розмірів викладають підпірну стінку 3. Після її просихання (затвердіння) на ділянку доставляється землерийна техніка, наприклад, бульдозер, або екскаватор. Вище установленої підпірної стінки із каміння споруджують земляну загату 4 зрізуванням землі робочим органом бульдозера чи екскаватора з берегів ерозійного утворення 2 і подаванням її в яр. Потім за допомогою підйомного крану на сформовану земляну загату 4 подається привезена просторова залізобетонна плита 5 і укладається на її верхню підставу та сухий укіс відповідно горизонтальною і похилою стінками. Після цього приступають до спорудження наступної загати, що закладається вище за першу, і так до самої вершини тимчасового водостоку ерозійного утворення. На укосах закріплених земляних загат висаджують сіянці (саджанці) 6 деревної і чагарникової рослинності. Розроблений спосіб зупинення ерозійного процесу у гр унті випробувано в Морському лісництві Судакського держлісгоспу. На ерозійній схиловій ділянці крутістю 14-24° на площі 0,6 га в результаті багаторічної ерозії утворився яр довжиною 160, шириною 25 і глибиною 7 м. Літом 1991 року на ділянці зроблено закріплення тальвегу глибокого ерозійного утворення. Для цього в усті яру поперек його русла вручн у викопувалась траншея глибшою 0,6 і шириною 0,7 м. В ній із каміння, зібраного по руслу тимчасового водостоку, викладалась підпірна стінка на цементному розчині. Висота підпірної стінки 0,8, а ширина її у верхній основі 0,3 м. Після тижневого висихання підпірної стінки на ділянку доставлявся бульдозер із прямою лопатою Д-535 і просторові залізобетонні плити -видного профілю, завчасно відлиті в стаціонарних умовах. Ширина горизонтальної і вертикальної стінок плити становлять 0,8, а похилової - 1,2 м. Бульдозером вище установленої підпірної стінки улаштовується земляна загата зрізуванням землі з одного або двох берегів ерозійних утворень і складанням її у вал впоперек тимчасового водостоку. Висота земляної загати 1,3-1,6 м, ширина її у верхній основі 1,4-1,8 м. На сформовану земляну загату, при допомозі автомобільного крану КС-2561, вкладалась залізобетонна просторова плита своїми горизонтальною і похилою стінками відповідно на верхню підставу та сухий укіс. Після цього приступали до будівництва наступної загати. На ній також вкладали доставлену на ділянку плиту і так до самої вершини ерозійного утворення. В осінньо-весняний період висаджувались сіянці сосни кримської та шипшини під меч Колевова на укосах закріплюваних земляних загат. Спорудження кам'яної підпірної стінки в гирлі яру забезпечує стійке положення нижньої земляної загати. Надання залізобетонній плиті просторового видного профілю і закладання її проміж земляними загатами додає останнім підвищену стійкість і стабілізує їх основні геометричні параметри. Це сприяє зниженню землерийних робіт і прискоренню процесу закріплювання ярів. Екранування частини поверхні земляних загат стінками залізобетонних плит зменшить випаровування грунтової вологи із насипного грунтопідгрунтя, що позитивно виявиться на приживленні, збереженні і розвитку меліоративних культур. Виконання залізобетонних плит просторового -видного профілю дозволить максимально наблизити земляні загати одна до одної, що сприятиме найбільш повному залісенню еродованих площ що меліоруються. 2 28578 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
