Шпиндель турбобура

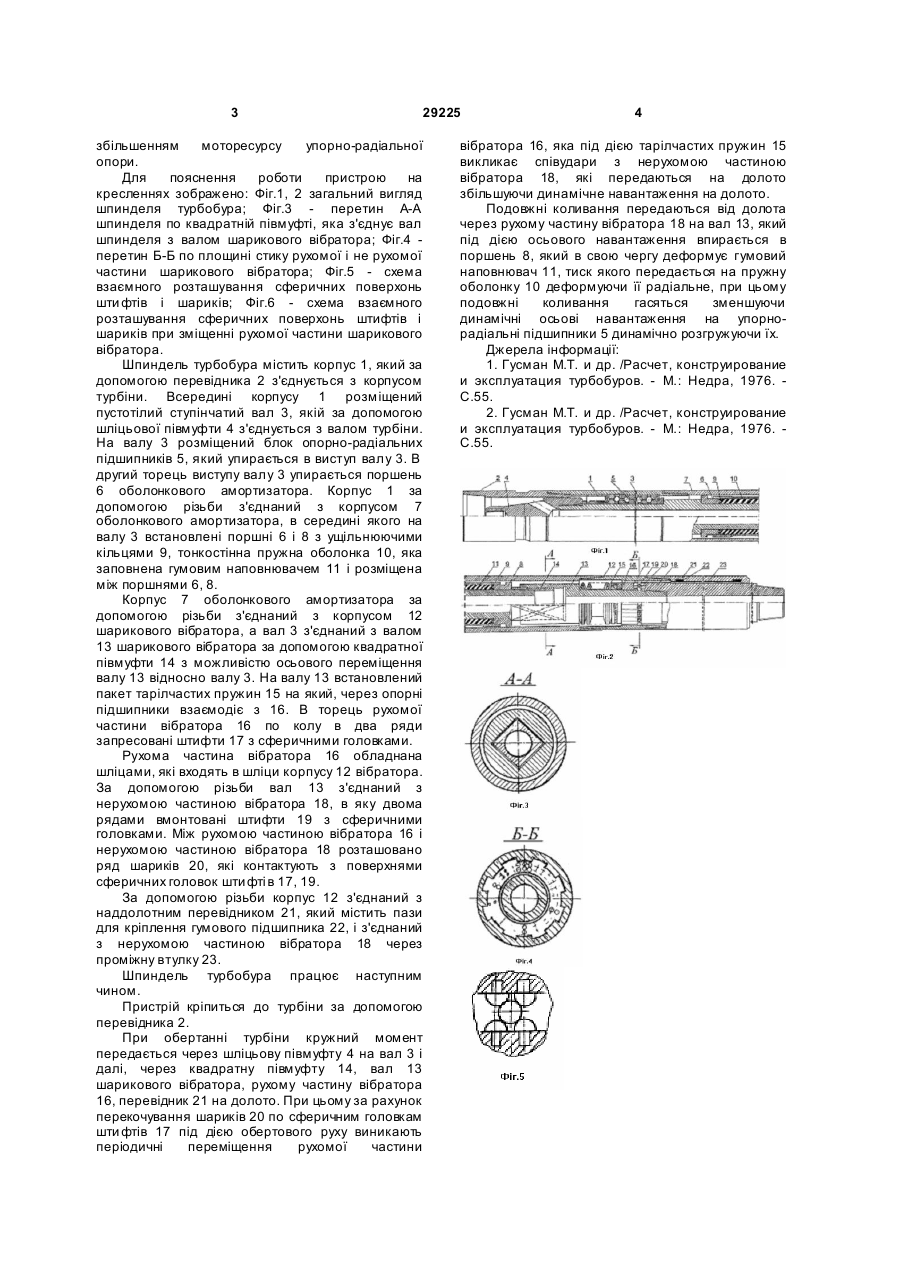

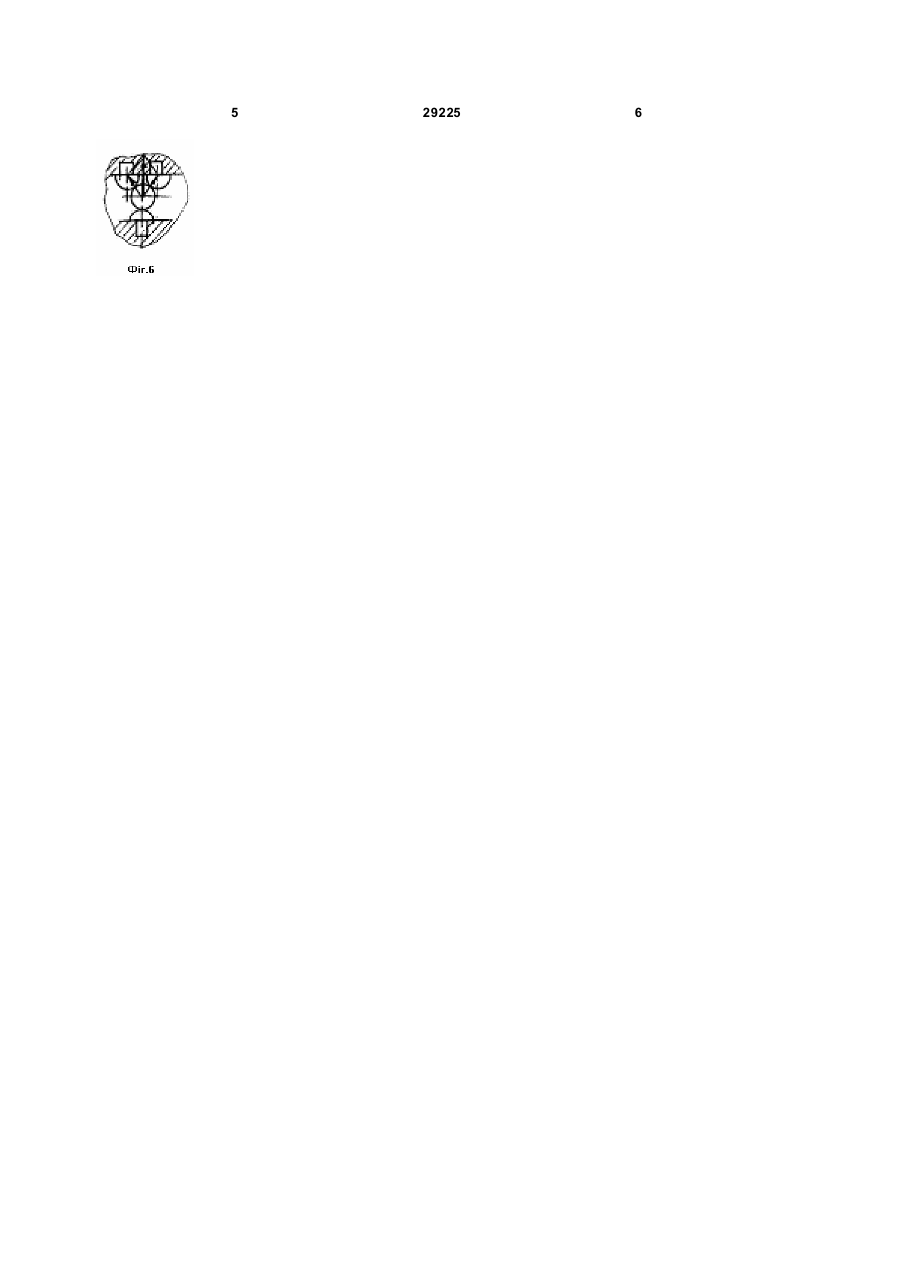

Шпиндель турбобура, який містить корпус, вал з шліцьовою муфтою та блок упорно-радіальних підшипників, який відрізняється тим, що додатково містить оболонковий амортизатор в вигляді встановленої на валу між поршнями заповненої гумовим наповнювачем пружної оболонки та шариковий вібратор, що складається з встановлених з можливістю взаємодій через сферичні головки штифтів, і розташовані між ними шарики рухомої й нерухомої частин. (19) (21) u200708866 (22) 01.08.2007 (24) 10.01.2008 (72) ЯВОРСЬКИЙ МИХАЙЛО МИКОЛАЙОВИЧ, U A, ОГОРОДНІКОВ ПЕТРО ІВАНОВИЧ, UA, СВІТЛИЦЬКИЙ ВІКТОР МИ ХАЙЛОВИЧ, UA, МАЛЯРЧУК БОГДАН МИ ХАЙЛОВИЧ, UA, ХУДОЛЕЙ ВЕРОНІКА ЮРІЇВН А, U A (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ "НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "Н АФТОГ АЗ УКРАЇНИ", UA 3 29225 збільшенням моторесурсу упорно-радіальної опори. Для пояснення роботи пристрою на кресленнях зображено: Фіг.1, 2 загальний вигляд шпинделя турбобура; Фіг.3 - перетин А-А шпинделя по квадратній півмуфті, яка з'єднує вал шпинделя з валом шарикового вібратора; Фіг.4 перетин Б-Б по площині стику рухомої і не рухомої частини шарикового вібратора; Фіг.5 - схема взаємного розташування сферичних поверхонь шти фтів і шариків; Фіг.6 - схема взаємного розташування сферичних поверхонь штифтів і шариків при зміщенні рухомої частини шарикового вібратора. Шпиндель турбобура містить корпус 1, який за допомогою перевідника 2 з'єднується з корпусом турбіни. Всередині корпусу 1 розміщений пустотілий ступінчатий вал 3, якій за допомогою шліцьової півмуфти 4 з'єднується з валом турбіни. На валу 3 розміщений блок опорно-радіальних підшипників 5, який упирається в виступ валу 3. В другий торець виступу валу 3 упирається поршень 6 оболонкового амортизатора. Корпус 1 за допомогою різьби з'єднаний з корпусом 7 оболонкового амортизатора, в середині якого на валу 3 встановлені поршні 6 і 8 з ущільнюючими кільцями 9, тонкостінна пружна оболонка 10, яка заповнена гумовим наповнювачем 11 і розміщена між поршнями 6, 8. Корпус 7 оболонкового амортизатора за допомогою різьби з'єднаний з корпусом 12 шарикового вібратора, а вал 3 з'єднаний з валом 13 шарикового вібратора за допомогою квадратної півмуфти 14 з можливістю осьового переміщення валу 13 відносно валу 3. На валу 13 встановлений пакет тарілчастих пружин 15 на який, через опорні підшипники взаємодіє з 16. В торець рухомої частини вібратора 16 по колу в два ряди запресовані штифти 17 з сферичними головками. Рухома частина вібратора 16 обладнана шліцами, які входять в шліци корпусу 12 вібратора. За допомогою різьби вал 13 з'єднаний з нерухомою частиною вібратора 18, в яку двома рядами вмонтовані штифти 19 з сферичними головками. Між рухомою частиною вібратора 16 і нерухомою частиною вібратора 18 розташовано ряд шариків 20, які контактують з поверхнями сферичних головок шти фті в 17, 19. За допомогою різьби корпус 12 з'єднаний з наддолотним перевідником 21, який містить пази для кріплення гумового підшипника 22, і з'єднаний з нерухомою частиною вібратора 18 через проміжну втулку 23. Шпиндель турбобура працює наступним чином. Пристрій кріпиться до турбіни за допомогою перевідника 2. При обертанні турбіни кружний момент передається через шліцьову півмуфту 4 на вал 3 і далі, через квадратну півмуфту 14, вал 13 шарикового вібратора, рухому частину вібратора 16, перевідник 21 на долото. При цьому за рахунок перекочування шариків 20 по сферичним головкам шти фтів 17 під дією обертового руху виникають періодичні переміщення рухомої частини 4 вібратора 16, яка під дією тарілчастих пружин 15 викликає співудари з нерухомою частиною вібратора 18, які передаються на долото збільшуючи динамічне навантаження на долото. Подовжні коливання передаються від долота через рухому частину вібратора 18 на вал 13, який під дією осьового навантаження впирається в поршень 8, який в свою чергу деформує гумовий наповнювач 11, тиск якого передається на пружну оболонку 10 деформуючи її радіальне, при цьому подовжні коливання гасяться зменшуючи динамічні осьові навантаження на упорнорадіальні підшипники 5 динамічно розгружуючи їх. Джерела інформації: 1. Гусман М.Т. и др. /Расчет, конструирование и эксплуатация турбобуров. - М.: Недра, 1976. С.55. 2. Гусман М.Т. и др. /Расчет, конструирование и эксплуатация турбобуров. - М.: Недра, 1976. С.55. 5 29225 6
