Шпиндель прокатного стану

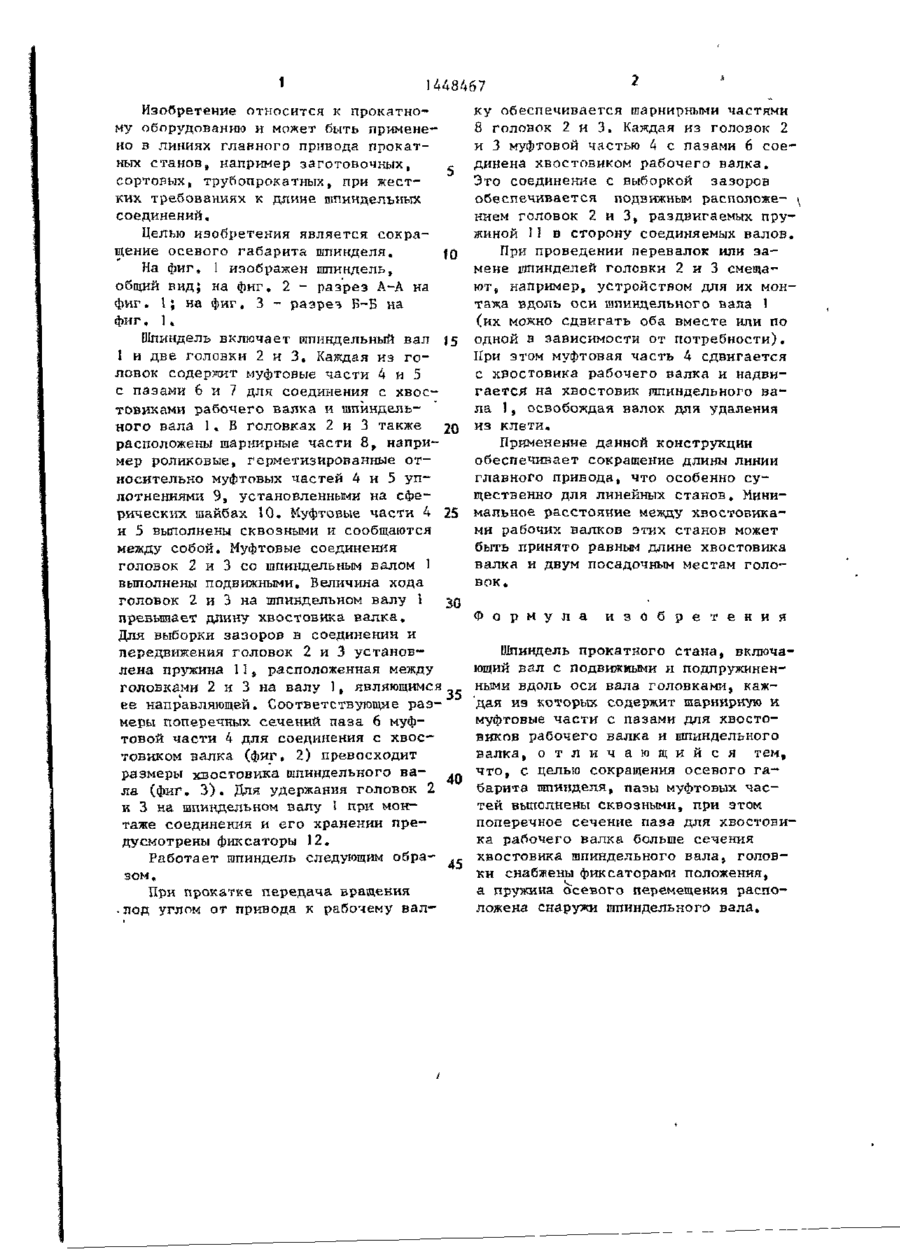

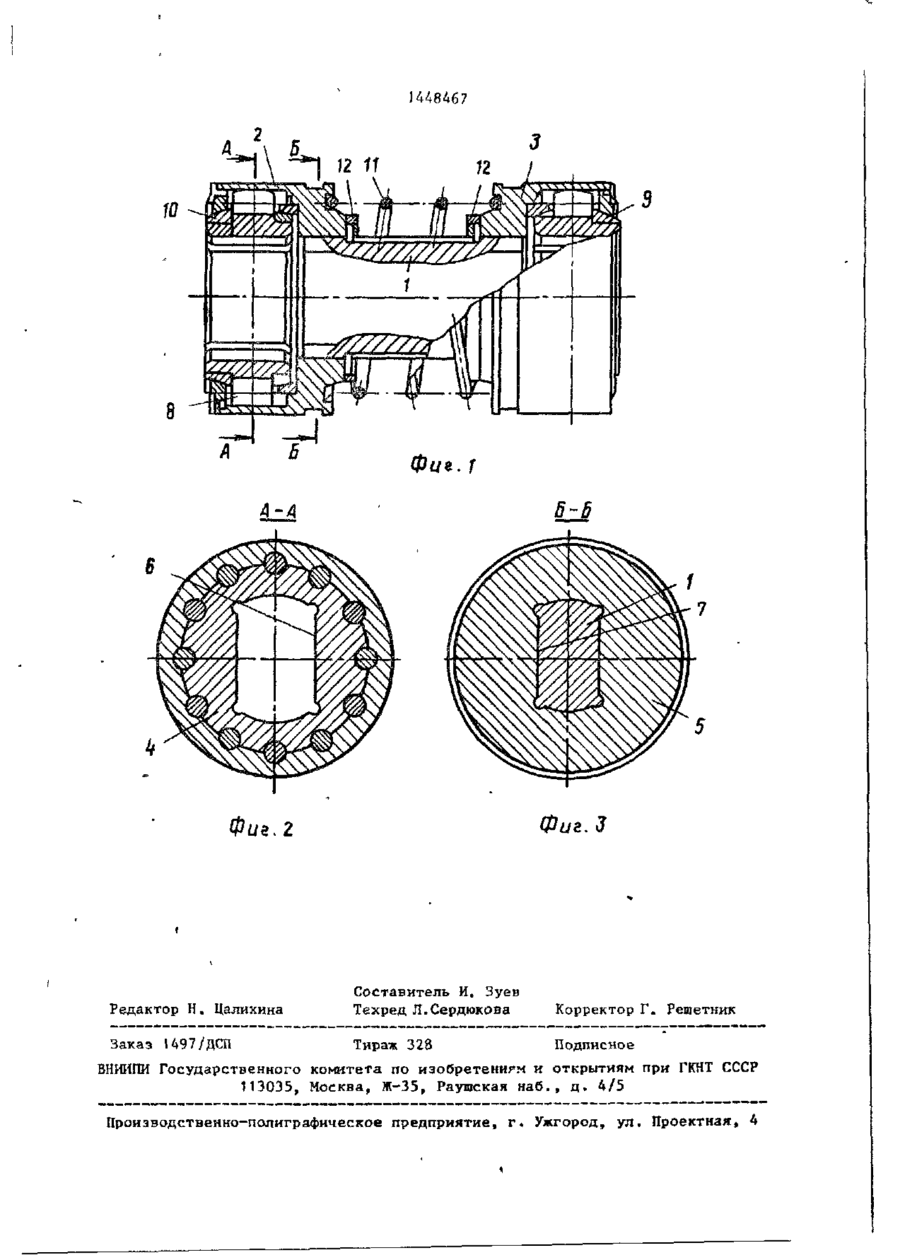

Изобретение относится к прокатному оборудованию и может быть применено в линиях главного привода прокатных станов, например заготовочных, сортовых, трубопрокатных, при жестких требованиях к длине шпиндельных соединений. Целью изобретения является сокращение осевого габарита шпинделя. Головки 2 и 3 расположены на концах шпиндельного вала 1, Каждая головка содержит шарнирную 8 и муфтовые части. Муфтовые части имеют пазы соответственно для размещения хвостовиков рабочего валка и шпиндельного вала. Особенность конструкции заключается в том, что поперечное сечение паза для хвостовика рабочего валка больше сечения хвостовика шпиндельного вала. Для выборки зазоров и передвижения головок на валу шпинделя расположена пружина П . Фиксация головок в определенном положении осуществляется фиксаторами 12. Это позволяет при проведении ремонтных или перевалочных работ передригать головки в сторону шпиндельного вала так, что хвостовик последнего свободно входит в паз для хвостовика рабочего валка, 3 ил. , о 00 48-88 1 448467 Изобретение относится к прокатному оборудованию и может быть применено в линиях главного привода прокатных станов, например заготовочных, сортовых, трубопрокатных, при жестких требованиях к длине вшин дельных соединений. Цепью изобретения является сокращение осевого габарита шпинделя. 10 На фиг. 1 изображен шпиндель, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 1. Шпиндель включает шпиндельный вал fs 1 и две головки 2 и 3. Каждая из головок содержит муфтовые части 4 и 5 с пазами 6 и 7 для соединения с хвостовиками рабочего валка и шпиндельного вала 1„ В головках 2 и 3 также 20 расположены шарнирные части 8, например роликовые, герметизированные относительно муфтовых частей 4 и 5 уплотнениями 9, установленными на сферических шайбах 10. Муфтовые части 4 25 и 5 выполнены сквозными и сообщаются между собой. Муфтовые соединения головок 2 и 3 со шпиндельным валом 1 выполнены подвижными. Величина хода головок 2 и 3 на шпиндельном валу 1 30 превышает длину хвостовика валка. Для выборки зазоров в соединении и передвижения головок 2 и 3 установлена пружина 1I, расположенная между головками 2 и 3 на валу 1, являющимся ее направляющей. Соответствующие размеры поперечных сечений паза 6 муфтовой части 4 для соединения с хвостовиком валка (фиг, 2) превосходит размеры хвостовика шпиндельного ва40 ла (фиг, 3 ) . Для удержания головок 2 к 3 на шпиндельном валу 1 при монтаже соединения и его хранении предусмотрены фиксаторы 12. Работает шпиндель следующим обра- 45 зом. При прокатке передача вращения -под углом от привода к рабочему вал ку обеспечивается шарнирными частями 8 головок 2 и 3. Каждая из головок 2 и 3 муфтовой частью 4 с пазами 6 сое динена хвостовиком рабочего валка. Это соединение с выборкой зазоров обеспечивается подвижным расположением головок 2 и 3, раздвигаемых пру жиной 1! в сторону соединяемых валов. При проведении перевалок или замене шпинделей головки 2 и 3 смещают, например, устройством для их мон тажа вдоль оси ипиндельного вала 1 (их можно сдвигать оба вместе или по одной в зависимости от потребности). При этом муфтовая часть 4 сдвигается с хвостовика рабочего валка и надвигается на хвостовик шпиндельного вала 1, освобождая валок для удаления из клети. Применение данной конструкции обеспечивает сокращение длины линии главного привода, что особенно существенно для линейных станов. Минимальное расстояние между хвостовиками рабочих валков этих станов может быть принято равным длине хвостовика валка и двум посадочным местам головок. Ф о р м у л а и з о б р е т е н и я Шпиндель прокатного стана, включающий вал с подвижными и подпружиненными вдоль оси вала головками, каждая из которых содержит шарнирную и муфтовые части с пазами для хвостовиков рабочего валка и шпиндельного валка, о т л и ч а ю щ и й с я тем, что, с целью сокращения осевого габарита шпинделя, паэы муфтовых частей выполнены сквозными, при этом поперечное сечение паза для хвостови ка рабочего валка больше сечения хвостовика шпиндельного вала, головки снабжены фиксаторами положения, а пружина осевого перемещения расположена снаружи шпиндельного вала. 1448467 10 Фиг. 3 Редактор Н. Цалихина Составитель И, Зуев Техред Л.Сердюкова Корректор Г. Решетник Заказ IW/ДСП Тираж 328 Подписное комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб . , д . А/5 ВНИИПИ Государственного П р о и з в о д с т в е н н о - п о л и г р а ф и ч е с к о е п р е д п р и я т и е , г . Ужгород, у л . П р о е к т н а я , 4
