Пристрій для роботи на клавіатурі комп’ютера та її зберігання
Формула / Реферат
Пристрій для роботи на клавіатурі комп'ютера та її зберігання, що містить основу для клавіатури, створену горизонтально розміщеними жорстко пов'язаними між собою частинами пари держаків Г-подібної форми, вертикальна частина яких установлена на парі горизонтальних напрямних з можливістю переміщення, який відрізняється тим, що у вертикально розміщеній частині Г-подібних держаків з боку основи установлені підпружинені упори.
Текст

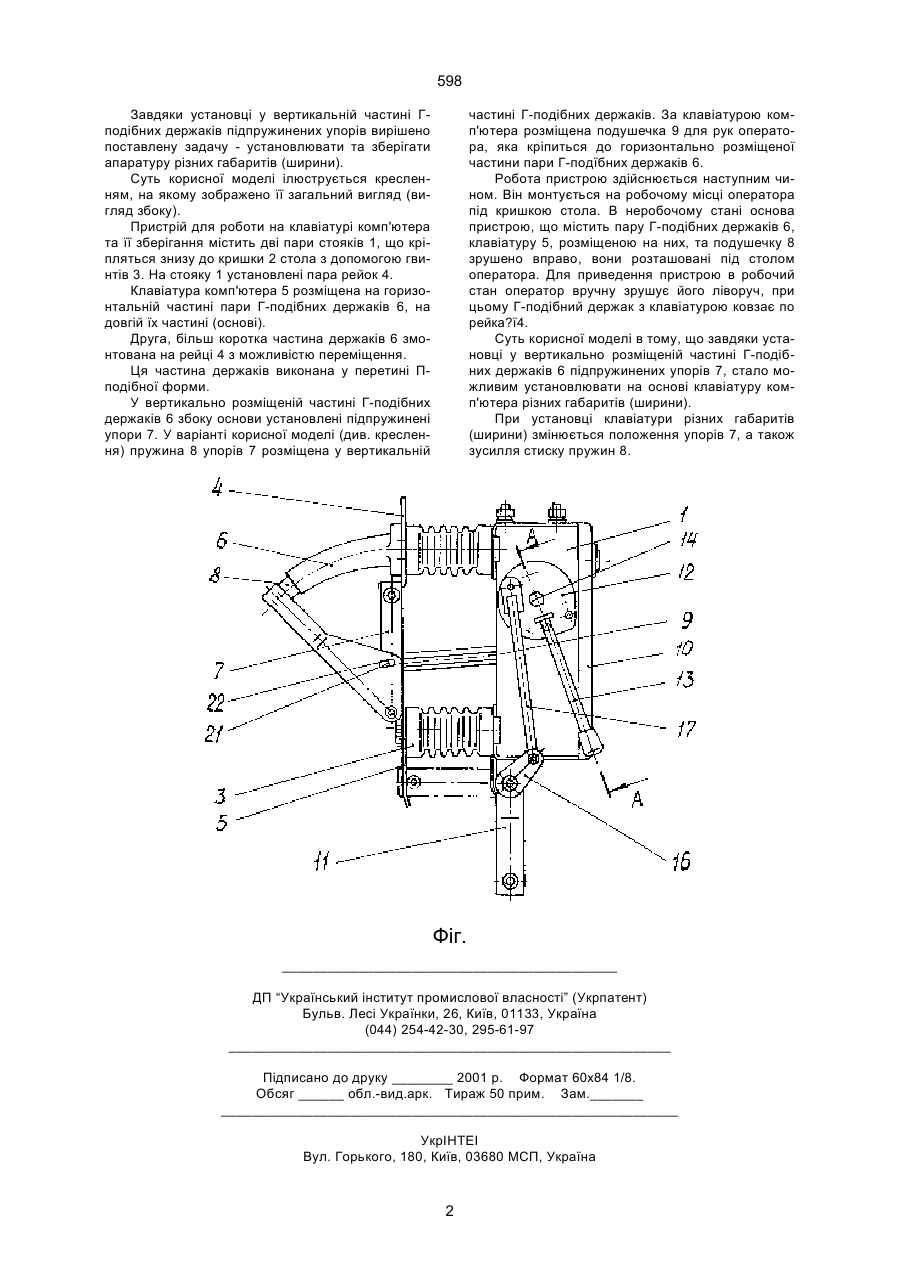

Пристрій для роботи на клавіатурі комп’ютера та її зберігання, що містить основу для клавіа 598 Завдяки установці у вертикальній частині Гподібних держаків підпружинених упорів вирішено поставлену задачу - установлювати та зберігати апаратуру різних габаритів (ширини). Суть корисної моделі ілюструється кресленням, на якому зображено її загальний вигляд (вигляд збоку). Пристрій для роботи на клавіатурі комп'ютера та її зберігання містить дві пари стояків 1, що кріпляться знизу до кришки 2 стола з допомогою гвинтів 3. На стояку 1 установлені пара рейок 4. Клавіатура комп'ютера 5 розміщена на горизонтальній частині пари Г-подібних держаків 6, на довгій їх частині (основі). Друга, більш коротка частина держаків 6 змонтована на рейці 4 з можливістю переміщення. Ця частина держаків виконана у перетині Пподібної форми. У вертикально розміщеній частині Г-подібних держаків 6 збоку основи установлені підпружинені упори 7. У варіанті корисної моделі (див. креслення) пружина 8 упорів 7 розміщена у вертикальній частині Г-подібних держаків. За клавіатурою комп'ютера розміщена подушечка 9 для рук оператора, яка кріпиться до горизонтально розміщеної частини пари Г-подїбних держаків 6. Робота пристрою здійснюється наступним чином. Він монтується на робочому місці оператора під кришкою стола. В неробочому стані основа пристрою, що містить пару Г-подібних держаків 6, клавіатуру 5, розміщеною на них, та подушечку 8 зрушено вправо, вони розташовані під столом оператора. Для приведення пристрою в робочий стан оператор вручну зрушує його ліворуч, при цьому Г-подібний держак з клавіатурою ковзає по рейка?ї4. Суть корисної моделі в тому, що завдяки установці у вертикально розміщеній частині Г-подібних держаків 6 підпружинених упорів 7, стало можливим установлювати на основі клавіатуру комп'ютера різних габаритів (ширини). При установці клавіатури різних габаритів (ширини) змінюється положення упорів 7, а також зусилля стиску пружин 8. Фіг. ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна 2 598 (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for work on keyboard of computer and its storage
Автори англійськоюTolkachov Viktor Mykhailovych
Назва патенту російськоюУстройство для работы на клавиатуре компьютера и ее хранения
Автори російськоюТолкачов Виктор Михайлович
МПК / Мітки
МПК: A47B 21/00
Мітки: зберігання, клавіатурі, комп'ютера, роботи, пристрій
