Пристрій для захисту від струмів короткого замикання

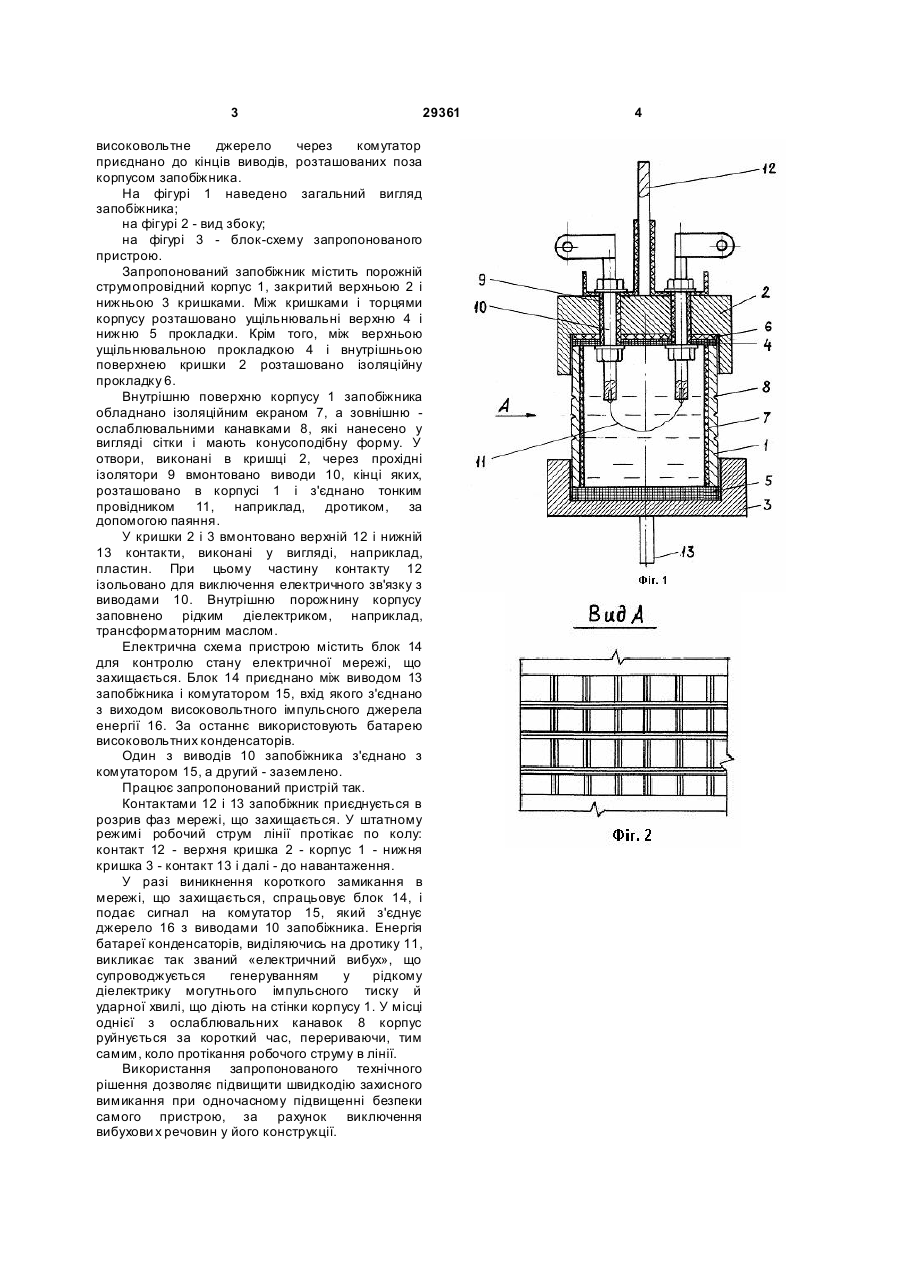

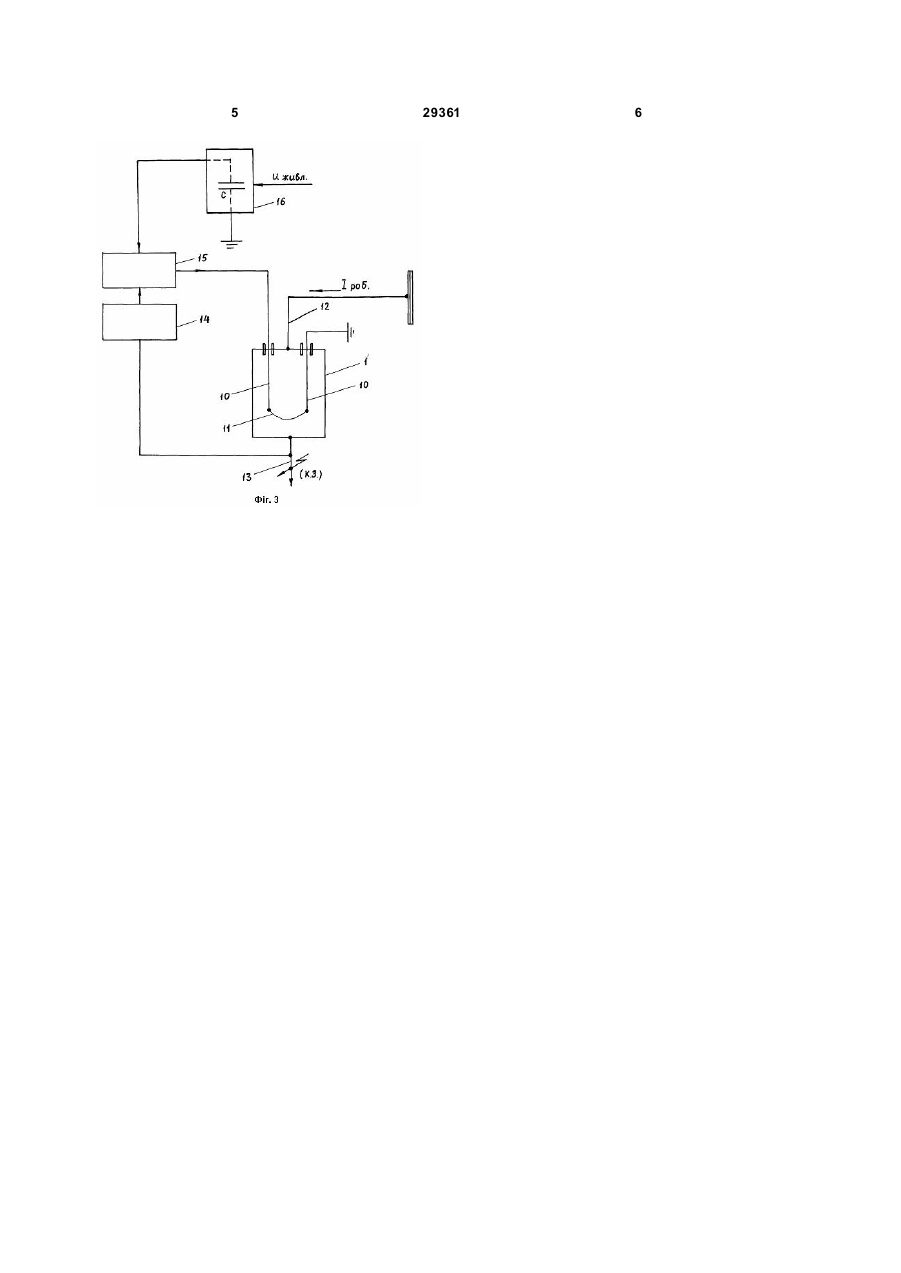

Пристрій для захисту від струмів короткого замикання, що містить запобіжник, виконаний у 3 29361 високовольтне джерело через комутатор приєднано до кінців виводів, розташованих поза корпусом запобіжника. На фігурі 1 наведено загальний вигляд запобіжника; на фігурі 2 - вид збоку; на фігурі 3 - блок-схему запропонованого пристрою. Запропонований запобіжник містить порожній струмопровідний корпус 1, закритий верхньою 2 і нижньою 3 кришками. Між кришками і торцями корпусу розташовано ущільнювальні верхню 4 і нижню 5 прокладки. Крім того, між верхньою ущільнювальною прокладкою 4 і внутрішньою поверхнею кришки 2 розташовано ізоляційну прокладку 6. Внутрішню поверхню корпусу 1 запобіжника обладнано ізоляційним екраном 7, а зовнішню ослаблювальними канавками 8, які нанесено у вигляді сітки і мають конусоподібну форму. У отвори, виконані в кришці 2, через прохідні ізолятори 9 вмонтовано виводи 10, кінці яких, розташовано в корпусі 1 і з'єднано тонким провідником 11, наприклад, дротиком, за допомогою паяння. У кришки 2 і 3 вмонтовано верхній 12 і нижній 13 контакти, виконані у вигляді, наприклад, пластин. При цьому частину контакту 12 ізольовано для виключення електричного зв'язку з виводами 10. Внутрішню порожнину корпусу заповнено рідким діелектриком, наприклад, трансформаторним маслом. Електрична схема пристрою містить блок 14 для контролю стану електричної мережі, що захищається. Блок 14 приєднано між виводом 13 запобіжника і комутатором 15, вхід якого з'єднано з виходом високовольтного імпульсного джерела енергії 16. За останнє використовують батарею високовольтних конденсаторів. Один з виводів 10 запобіжника з'єднано з комутатором 15, а другий - заземлено. Працює запропонований пристрій так. Контактами 12 і 13 запобіжник приєднується в розрив фаз мережі, що захищається. У штатному режимі робочий струм лінії протікає по колу: контакт 12 - верхня кришка 2 - корпус 1 - нижня кришка 3 - контакт 13 і далі - до навантаження. У разі виникнення короткого замикання в мережі, що захищається, спрацьовує блок 14, і подає сигнал на комутатор 15, який з'єднує джерело 16 з виводами 10 запобіжника. Енергія батареї конденсаторів, виділяючись на дротику 11, викликає так званий «електричний вибух», що супроводжується генеруванням у рідкому діелектрику могутнього імпульсного тиску й ударної хвилі, що діють на стінки корпусу 1. У місці однієї з ослаблювальних канавок 8 корпус руйнується за короткий час, перериваючи, тим самим, коло протікання робочого струму в лінії. Використання запропонованого технічного рішення дозволяє підвищити швидкодію захисного вимикання при одночасному підвищенні безпеки самого пристрою, за рахунок виключення вибухови х речовин у його конструкції. 4 5 29361 6
