Збірна торцева фреза

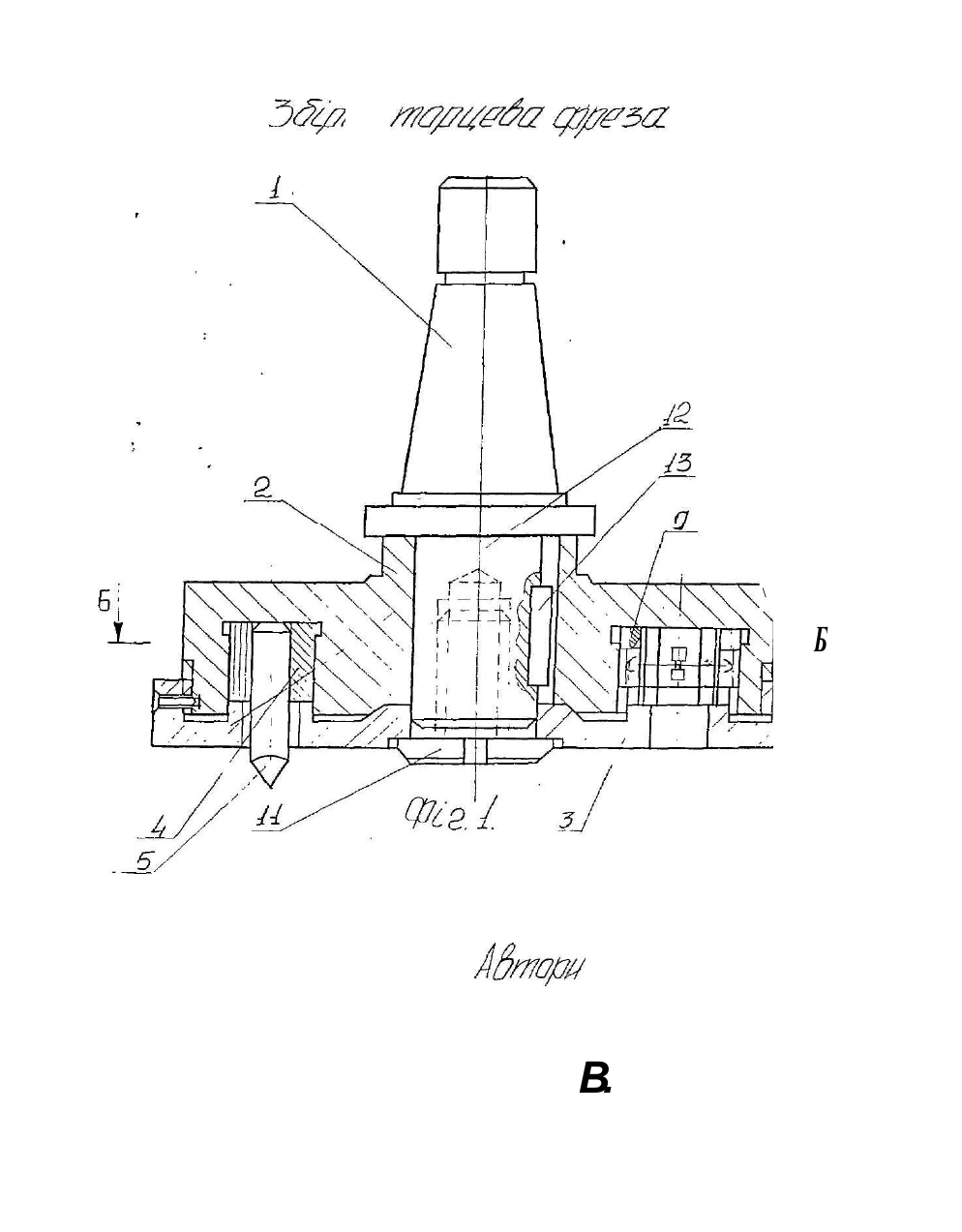

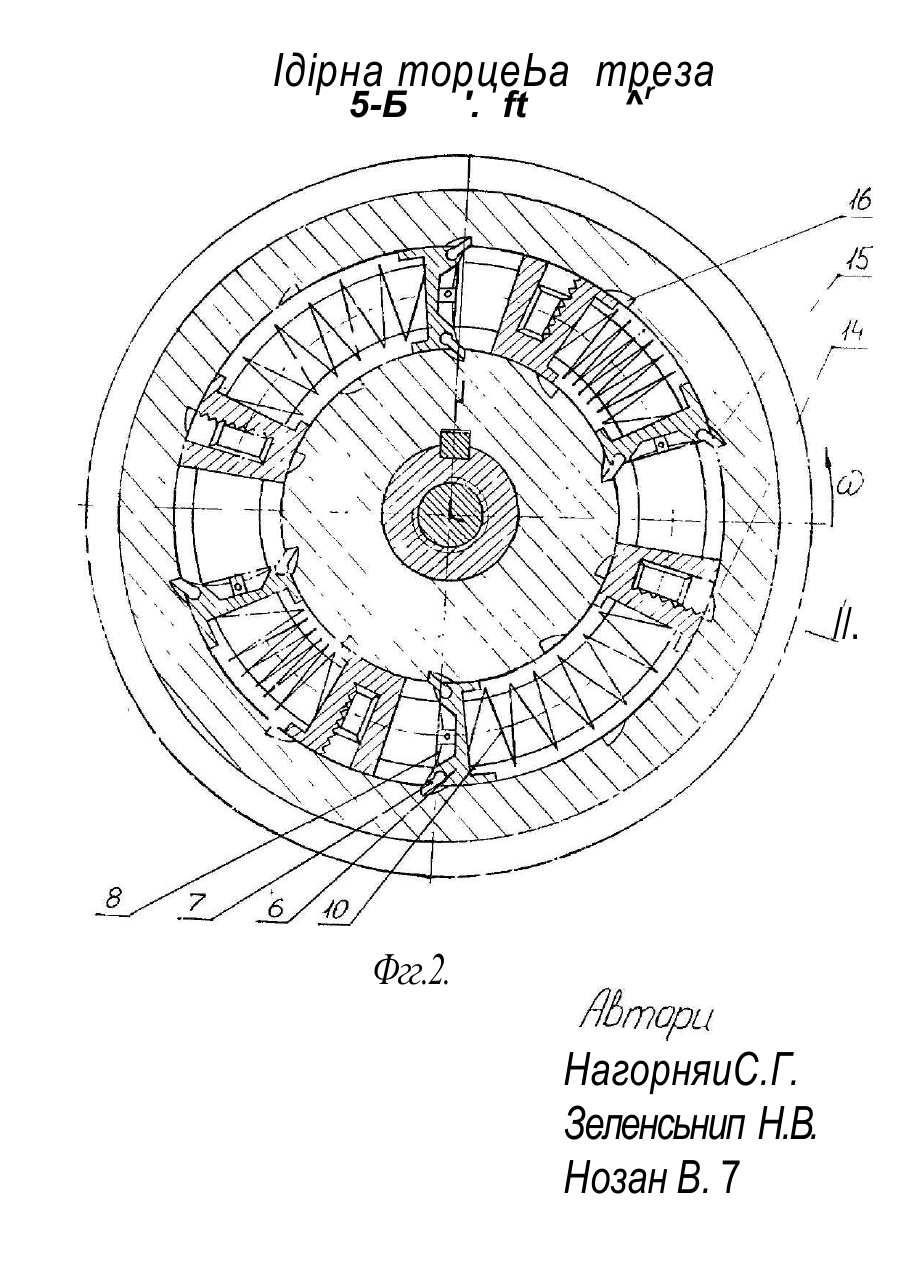

МКВ В23С 5/06 ЗБІРНА ТОРЦЕВА ФРЕЗА Пропонований винахід відноситься до металообробки і може бути використаний при конструюванні торцевих фрез. Відома фреза, яка складається з оправки, корпусу і проміжного диска, з'єднаного з допомогою пружних втулок з корпусом (див. А.с. СССР N1202752. МКИ В23 С 5/06 "Фреза", Опубл. в Б.И. НІ, І986г.) , В процесі, роботи момент з оправки передається на проміжний диск і далі через болти на втулки і корпус. Ударні навантаження, що виникають в процесі фрезерування, частково гасяться пружними втулками. До недоліку такої конструкціі слід віднести низьку продуктивність обробки і незначне зменшення динамічних навантажень через те, що всі різці фрези жорстко з'єднані з масивним корпусом. Найбільш близькою до заявленого винаходу є торцева фреза, яка складається з корпусу, розташованих Б ньому секторних державок з різцями і пружними елементами, а також циліндричними пальцями І ДИБ. А.с. СССР N1750859. МКМ В23 С 5/06 "Сборная торцовая фреза", Опубл. в. В.И. N28. 199" г.). В процесі фрезерування виникаючі ударні навантаження частково гасяться пружно-демпфдаа^*«*«4лементами. До недоліку ВІДОМОЇ конструкціі фрези слід віднести значний час холостих переміщень різців фрези в процесі обробки внаслідок обмеженого простору вільних кутових переміщень секторних державок відносно корпусу фрези. В основу винаходу поставлено задачу удосконалення збірноі торцевої фрези шляхом виконання в корпусі фрези круговоі виточки, в якій з можливістю колових переміщень розташовані жорстко зв'язані з кінцями пружно-ц&ипфірфмтогс елемента сектори-державки з різцями масою nw і рухомі упори-фіксатори масою nw. причому на циліндричних поверхнях круговоі виточки корпусу попарно і періодично по всій довжині виточки виконані упорні пази в зачепленні з якими періодично перебувають підпружинені стопорні зубці, що розташовані на упорах-фіксаторах. і виконується умова тса s*s? nw?, що дає можливість забезпечити зменшення часу холостих переміщень різців в процесі обробки. На фіг.1 зображена запропонована фреза в осьовому пе рерізі: на фіг.х? - переріз В-В фіг.1. На фрезерній оправці 1 встановлено корпус 2 з пазами 14, 15 і т.д. та кришка фрези 3. В круговій виточці корпусу розташовані сектори-державки 4 а різцями 5, упори-фіксатори 6 а стопорними зубцями 7, підпружиненими дротяною пружиною 8 і обмеженими від осьових переміщень вкладишами 9. Сектори-державки, упори-фіксатори жорстко звязані з кінцями пружно-демпфір$а/ішс& елементу 10, Осьові зміщення секторів-державок обмежуються кришкою фре-зи, яка фіксується на оправці гвинтом 11 і кільцевою гайкою 12. Шпонка 13 фіксує корпус фрези від колових зміщень відносно оправки. Торцева фреза працює наступним чином При обертанні . шпинделя Е-эретату разом з оправкою 1 і взаємодії різців з деталлю, 5'ка оброблюється, крутний момент передається через корпус фрези 2, упори-фіксатори 6 з стопорними зубцями ?. пружно-демпфідоЬил*^ елемент 10 на сектори-державки 4 з різцями 5. При врізанні різців 5 в оброблювану деталь кутова , швидкість оізців Ур відстає від кутовоі швидкості обертання шпинделя Wi« cwu*. -у Wp ) внаслідок деформації пружного елементу 10. що зм^и:иуе рівень динамічних навантажень, як; передаються через корпус фрези нз. шпиндель фрезерного верстата. Після вь* ходу різш 5 з зони різання оброблюваної деталі, пружно-демпфі?$ m^f пружно-демпф'ру^/^елемент розтягується, захоплює за собою упор-фіксатор в напрямку обертання корпусу фрези до входу в зачеплення з наступними упорними пазами 15, 16 і т.д. упера-фіксатора. Таким чином, в процесі обробки, на ділянці холостого ходу різця упори-фіксатори, пружні елементи та сектори-державки э різцями здійснюють прискорений коловий рух за напрямком обертання фрези, що дозволяє зменшити час холостих переміщень різців в процесі обробки. Економічна ефективність від використання фрези полягає в зменшенні кількості різцевих вставок при забезпеченні заданої продуктивності обробки, а також зменшенні ударних і теплових навантажень на зуби, шр підвищує іх стійкість. \ Б В. Ідірна торцеЬа треза r 5-Б '. ft ^ //. Фгг.2. НагорняиС.Г. Зеленсьнип Н.В. Нозан В. 7
