Закупорювальний пристрій “ад-7 мет”

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 29553

Опубліковано: 10.01.2008

Автор: Косандяк Роман Петрович

Завантажити PDF файл.

Формула / Реферат

1. Закупорювальний пристрій, що містить кожух, корпус для дозування і виливання, висувну трубку, прокладки та засоби для встановлення пристроїв на горловину ємності, засоби дозування, рухомі різьбові пристрої відкупорювання та закупорювання, засоби контролю відкриття, який відрізняється тим, що між кожухом та корпусом додатково встановлюють еластичну "Ω"-подібну прокладку, виконану у вигляді кільця, всередині якого укріплена співвісна запірна кришка, яка утримується на кільці гнучкою кулісою.

2. Закупорювальний пристрій за п. 1, який відрізняється тим, що прокладку виконують іншим, ніж кожух, кольором, наприклад червоним.

Текст

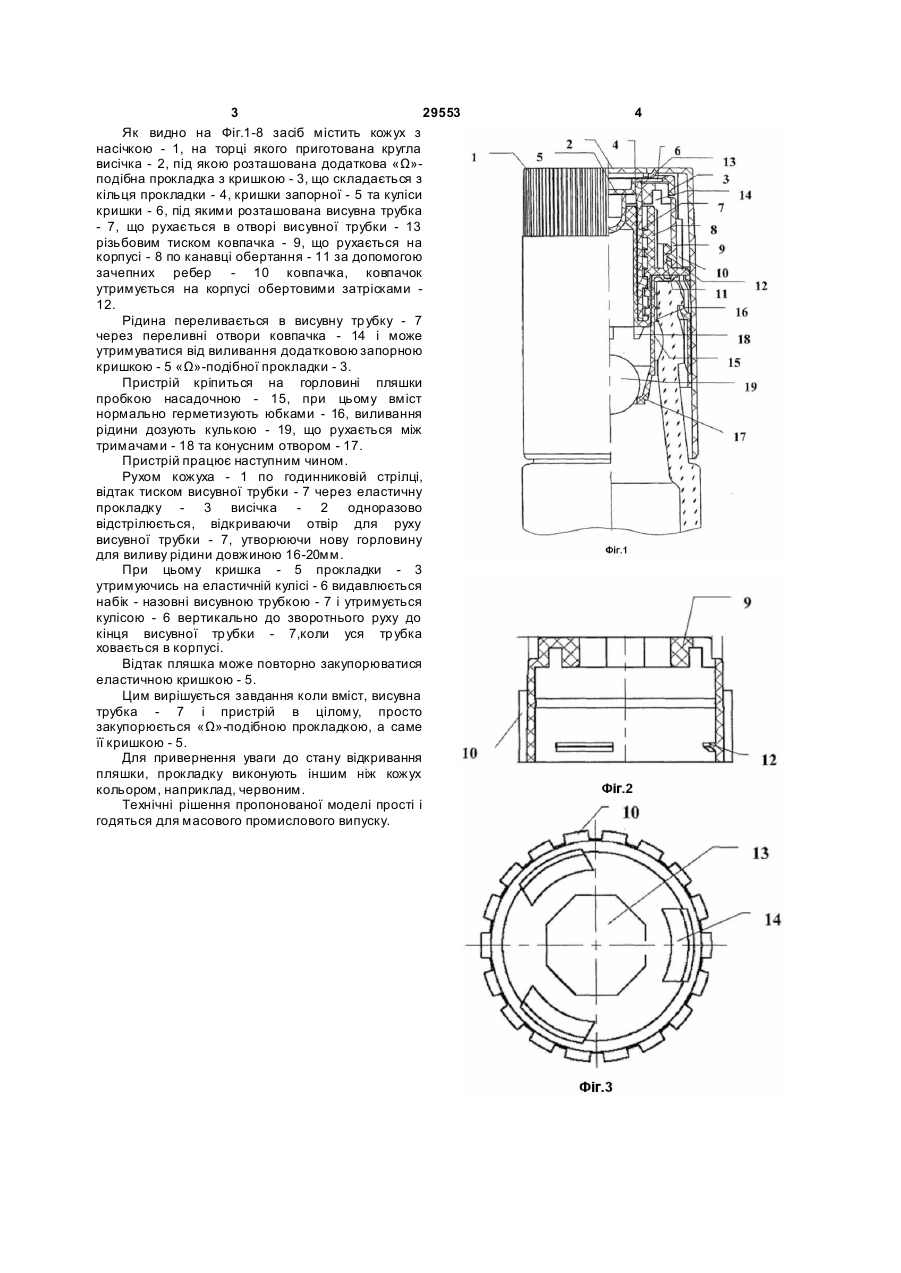

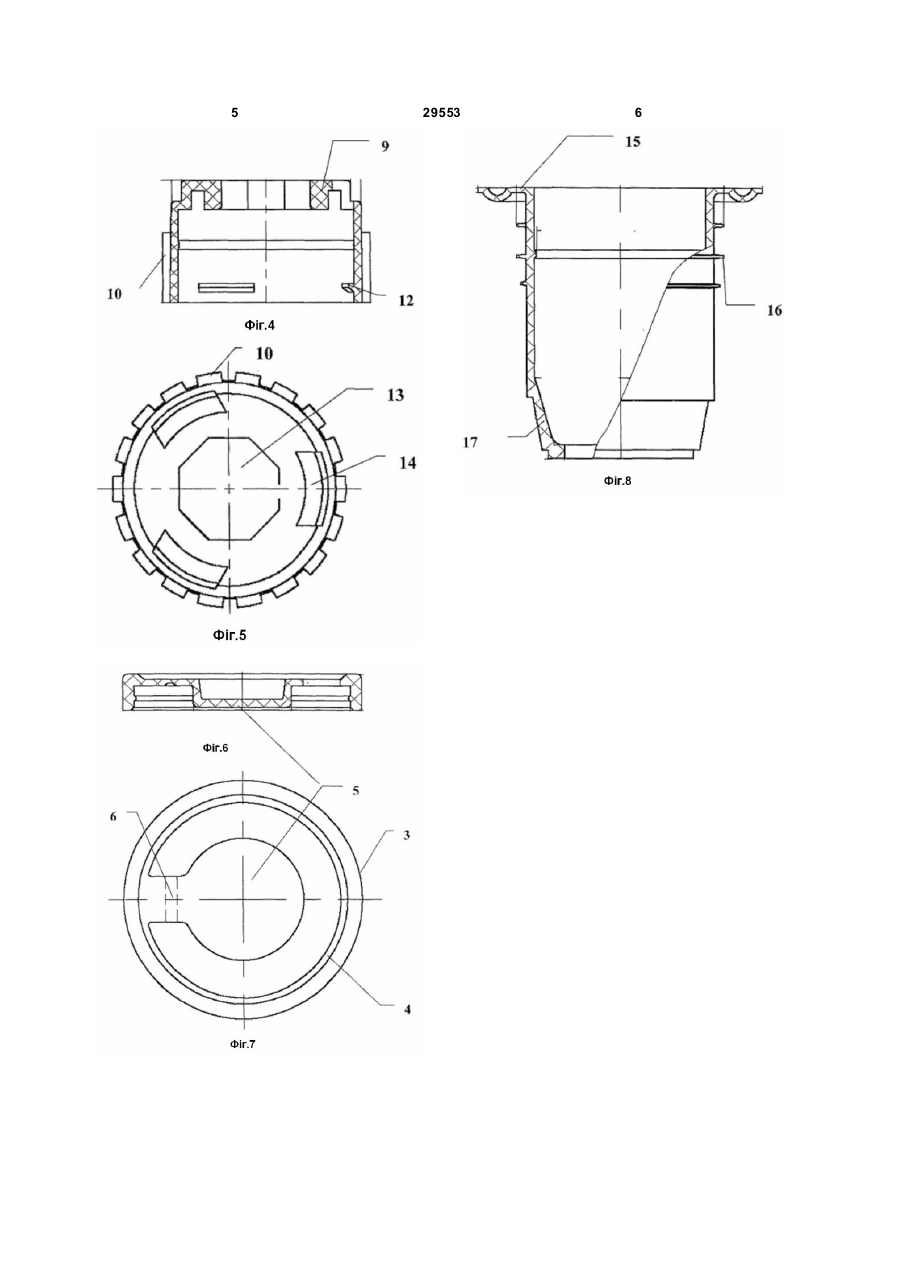

1. Закупорювальний пристрій, що містить кожух, корпус для дозування і виливання, висувну трубку, прокладки та засоби для встановлення пристроїв на горловину ємності, засоби дозування, 3 29553 Як видно на Фіг.1-8 засіб містить кожух з насічкою - 1, на торці якого приготована кругла висічка - 2, під якою розташована додаткова «Ω»подібна прокладка з кришкою - 3, що складається з кільця прокладки - 4, кришки запорної - 5 та куліси кришки - 6, під якими розташована висувна трубка - 7, що рухається в отворі висувної трубки - 13 різьбовим тиском ковпачка - 9, що рухається на корпусі - 8 по канавці обертання - 11 за допомогою зачепних ребер - 10 ковпачка, ковпачок утримується на корпусі обертовими затрісками 12. Рідина переливається в висувну тр убку - 7 через переливні отвори ковпачка - 14 і може утримуватися від виливання додатковою запорною кришкою - 5 «Ω»-подібної прокладки - 3. Пристрій кріпиться на горловині пляшки пробкою насадочною - 15, при цьому вміст нормально герметизують юбками - 16, виливання рідини дозують кулькою - 19, що рухається між тримачами - 18 та конусним отвором - 17. Пристрій працює наступним чином. Рухом кожуха - 1 по годинниковій стрілці, відтак тиском висувної трубки - 7 через еластичну прокладку - 3 висічка - 2 одноразово відстрілюється, відкриваючи отвір для руху висувної трубки - 7, утворюючи нову горловину для виливу рідини довжиною 16-20мм. При цьому кришка - 5 прокладки - 3 утримуючись на еластичній кулісі - 6 видавлюється набік - назовні висувною трубкою - 7 і утримується кулісою - 6 вертикально до зворотнього руху до кінця висувної тр убки - 7,коли уся тр убка ховається в корпусі. Відтак пляшка може повторно закупорюватися еластичною кришкою - 5. Цим вирішується завдання коли вміст, висувна трубка - 7 і пристрій в цілому, просто закупорюється «Ω»-подібною прокладкою, а саме її кришкою - 5. Для привернення уваги до стану відкривання пляшки, прокладку виконують іншим ніж кожух кольором, наприклад, червоним. Технічні рішення пропонованої моделі прості і годяться для масового промислового випуску. 4 5 29553 6

Дивитися

Додаткова інформація

Назва патенту англійською

Closing device "аd-7 мет"

Автори англійською

Kosandiak Roman Petrovych

Назва патенту російською

Укупоривающее устройство "ад-7 мет"

Автори російською

Косандяк Роман Петрович

МПК / Мітки

Автор: Косандяк Роман Петрович

МПК: B65D 47/04, B65D 41/00

Мітки: клапанний, закупорювальний, ад-2, пристрій

Формула / Реферат:

1. Закупорювальний пристрій клапанний, що містить кожух, корпус, дозатор-розсікач з гвинтовою кришкою та виливною трубкою, що з'єднані між собою кожухом, елементи установки пристрою на горловині пляшки, який відрізняється тим, що між кожухом пристрою та кришкою дозатора додатково встановлена пластична прокладка з -подібним внутрішнім закупорювальним клапаном, що з'єднаний з...
