Пристрій для неперервного навивання різнопрофільних гвинтових заготовок на оправку

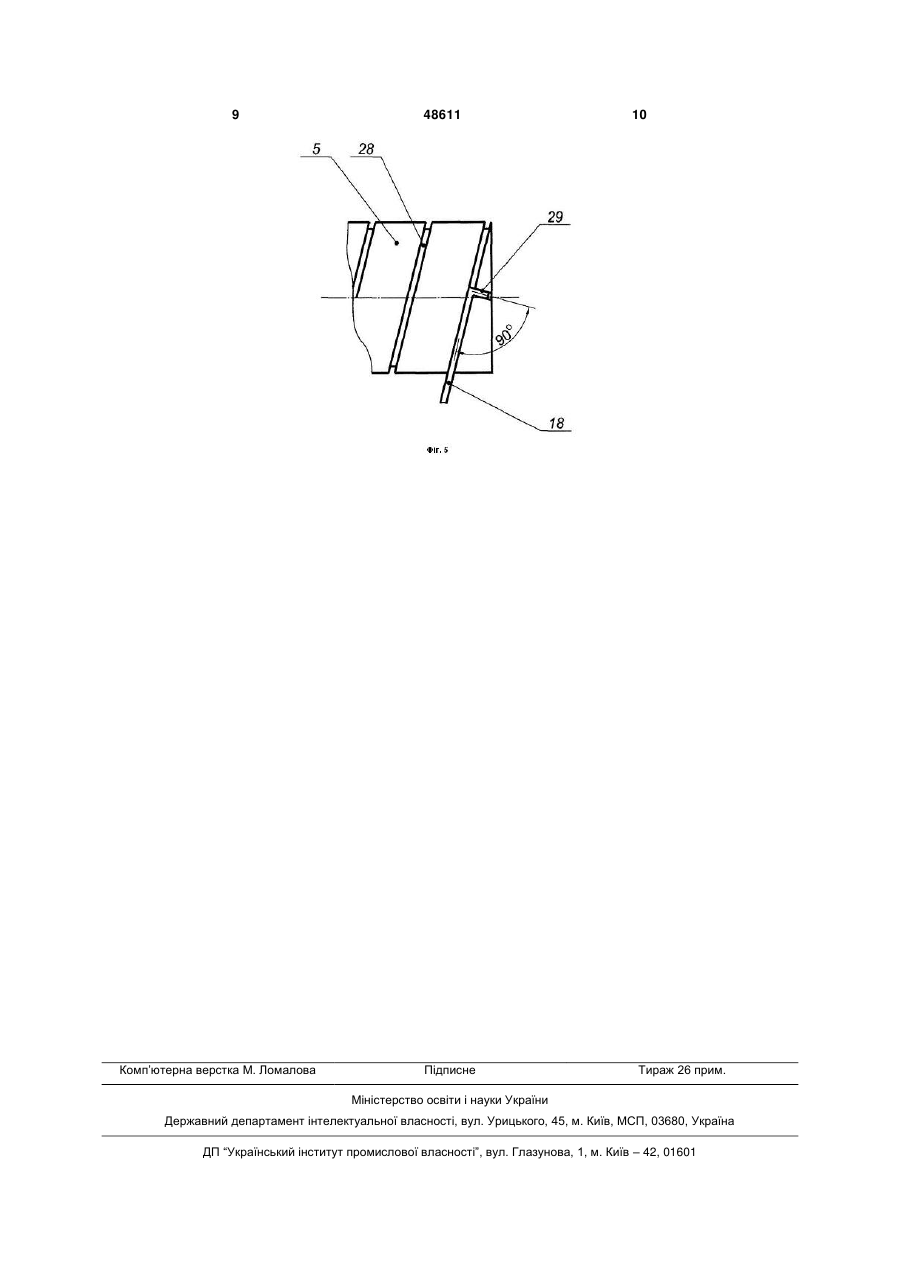

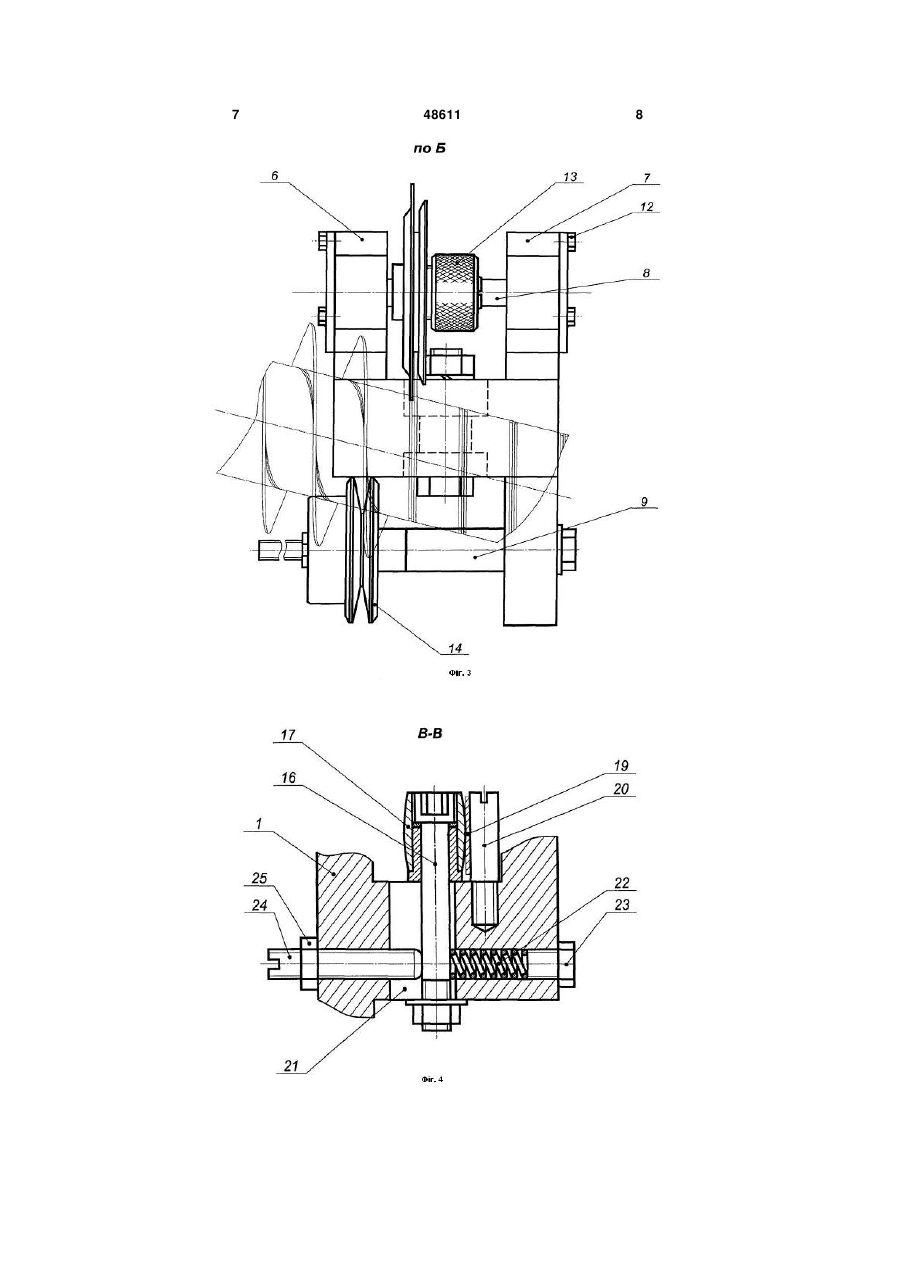

Пристрій для неперервного навивання різнопрофільних гвинтових заготовок на оправку, який виконано у вигляді циліндричної оправки, приводу, елементів закріплення і подачі заготовки в зону формоутворення, притискної оправки з роликом, установчих і кріпильних елементів, який відрізняється тим, що пристрій виконано у вигляді Uподібного кронштейна, низ якого жорстко з'єднаний різцетримачем токарного верстата під кутом до осі оправки, рівним куту підйому гвинтової лінії, з можливістю осьового переміщення, крім цього права гілка U-подібного кронштейна виконана у вигляді двох вертикальних паралельних стійок, в які зверху і знизу паралельно між собою встановлені верхній і нижній вали в підшипниках з можли U 2 (19) 1 3 цевими поверхнями здійснено регулювальною гайкою, яка нагвинчена на лівій ступені верхнього вала, а на нижньому валу з права внизу жорстко встановлено направляючий ролик, який встановлено на відстані одного кроку гвинтової заготовки від притискного диска з можливістю кругового провертання, знизу U-подібного кронштейна на осі встановлено подаючий ролик з можливістю кругового провертання з кутом нахилу прямокутної трапеції поперечного перерізу навитого витка, який, є у взаємодії з стрічковою заготовкою при її подачі в зону формоутворення з утворенням калібру з нерухомим циліндричним упором, який жорстко встановлений в нижній частині U-подібного кронштейна перпендикулярно напрямку руху стрічкової заготовки, причому вісь подаючого ролика встановлена в осьовий паз з можливістю осьового переміщення і регулювання величини калібру, а зі сторони протилежної від осьового паза встановлено пружину, яка стиснена болтом, а величина калібру регулюється гвинтом і стопорною гайкою. Пристрій для неперервного навивання різнопрофільних гвинтових заготовок на оправку зображено на Фіг.1, на Фіг.2 - вид по А на Фіг.1, на Фіг.3 вид Б на Фіг.2, на Фіг.4 - січення по В-В на Фіг.1. і на Фіг.5 - оправка з закріпленим кінцем заготовки. Пристрій для неперервного навивання різнопрофільних гвинтових заготовок на оправку виконано у вигляді II - подібного кронштейна 1, низ якого жорстко з'єднано з різцетримачем 2 токарного верстату, кронштейном 3 і болтом 4 та встановлений під кутом до осі циліндричної оправки 5 рівним куту підйому гвинтової лінії з можливістю осьового переміщення. Крім цього права вітка U-подібного кронштейна 1 в свою чергу виконана у вигляді двох вертикальних паралельних стійок лівої 6 і правої 7 в які знизу і зверху паралельно між собою встановлені вали відповідно верхній 8 і нижній 9 в підшипники 10 з можливістю кругового провертання. На верхній вал 8 жорстко встановлено направляючий шків 11 з затискним диском 12, регулювання величини зазору між їх торцевими поверхнями здійснюється за допомогою регулювальної гайки 13, яка нагвинчена на лівій ступені верхнього вала 8. На нижньому валу 9 U-подібного кронштейна 1 з права знизу жорстко встановлено направляючий ролик 14, який встановлено на відстані одного кроку гвинтової заготовки 15 від притискного диска 12 з можливістю кругового провертання, а знизу U-подібного кронштейна 1 на осі 16 встановлено подаючий ролик 17 з можливістю кругового провертання з кутом нахилу прямокутної трапеції поперечного перерізу навитого витка заготовки 15, який є у взаємодії з стрічковою заготовкою 18 при її подачі в зону формоутворення і 48611 4 утворює аналогічний калібр 19 з нерухомим циліндричним упором 20, який жорстко встановлений в нижній частині U-подібного кронштейна 1 перпендикулярно до напрямку руху стрічкової заготовки 18, причому вісь 16 подаючого ролика 17 встановлена в осьовий паз 21 з можливістю осьового переміщення і регулювання величини калібру 19, а зі сторони протилежної від осьового паза 21 встановлено підтискну пружину 22, яка стискується болтом 23. Величина калібру 19 регулюється гвинтом 24 і стопориться гайкою 25. Для нагріву стрічкової заготовки 18 використовується індуктор 26, який встановлений на різцетримачі 2 токарного верстату і з'єднаний з відповідними відомими механізмами. Оправка 5 жорстко кріпиться в кулачках токарного патрону 27 верстату, а на її зовнішній поверхні нарізана гвинтова канавка 28 кроком, рівним кроку гвинтової заготовки 15 і шириною, більшою товщини стрічкової заготовки 15 з можливістю вільного її входження в неї. Для кріплення кінця стрічкової заготовки 18 на оправці 5 виконано осьовий паз 29, перпендикулярно до площини гвинтової канавки 28 з можливістю вільного заходу. Пристрій жорстко кріпиться до різцетримача 2 під кутом до оправки 5, рівним куту підйому гвинтової лінії 15°. Закріплення кінця заготовки здійснюється наступним чином. Кінець стрічкової заготовки 18 згинається під кутом 90° і встановлюється у гвинтову канавку 28 і осьовий паз 29 оправки 5 і в зазор між шківом 11 і затискним диском 12. Робота пристрою для непевного навивання різнопрофільних гвинтових заготовок на оправку здійснюється наступним чином. Після проведення підготовчих робіт вмикається верстат і стрічкова заготовка 18 подається в зону формоутворення і здійснюється навивання 0,5...0,75 витка. Після чого здійснюється формоутворення кроку спіралі, яка встановлюється в направляючий ролик 14. Оправка 5 провертається, і в її гвинтову канавку 28 здійснюється навивання гвинтової заготовки 15. В разі потреби для підвищення пластичності стрічкової заготовки 18 вмикають індуктор 26, який здійснює її нагрів, що сприяє покращенню формоутворення гвинтової спіралі і її встановлення у гвинтову канавку 28 оправки 5. Після закінчення технологічного процесу пристрій для неперервного навивання різнопрофільних гвинтових заготовок на оправку відводиться у верхнє положення, а оправка 5 з гвинтовою заготовкою 15 знімається з верстату, а на її місце встановлюється нова (Привід на кресленні не показано). До переваг пристрою відноситься розширення технологічних можливостей і підвищення продуктивності праці. 5 48611 6 7 48611 8 9 Комп’ютерна верстка М. Ломалова 48611 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
