Спосіб розливу сталі зверху

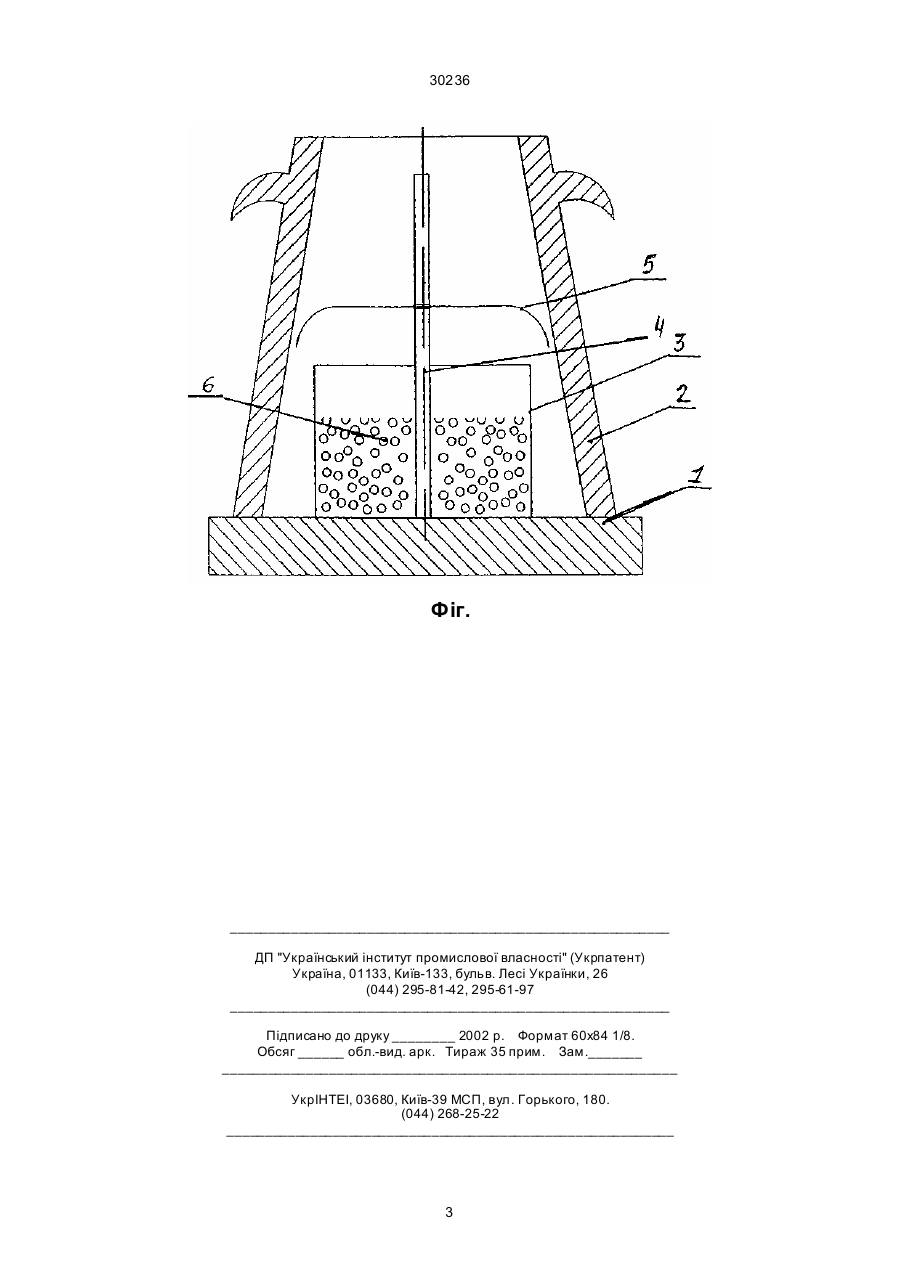

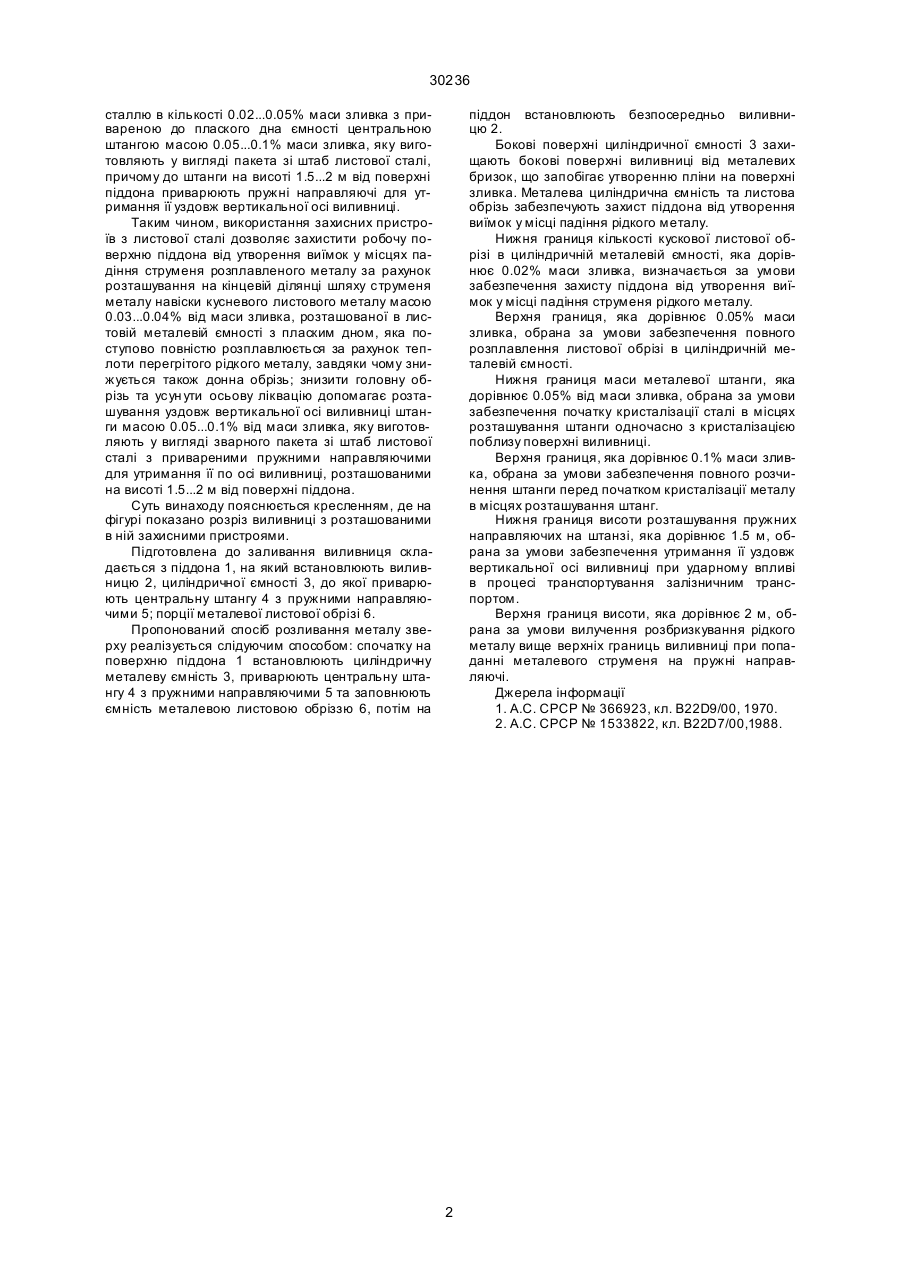

Спосіб розливу сталі зверху, який включає в себе використання захисних пристроїв з листової сталі, який відрізняється тим, що захисні пристрої виконують у вигляді циліндричної металевої ємності з пласким дном, яку заповнюють кусковою листовою сталлю в кількості 0,02...0,05% маси зливка з привареною до плаского дна ємності центральною штангою масою 0,05...0,1% маси зливка, яку виготовляють у вигляді пакета зі штаб листової сталі, причому до штанги на висоті 1.5... …2 м від поверхні піддона приварюють пружні напрямні для утримання її уздовж вертикальної осі виливниці. (19) (21) 98020569 (22) 12.05.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Большаков Володимир Іванович, Воробйов Геннадій Михайлович, Миронова Ольга Юріївна, Данилова Олена Валентинівна, Изатулин Геннадій Зинадович, Якин Михайло Миколайович, Хоменко Юрій Іванович, Воробйова Ольга Геннадіївна (73) ПРИДНІПРОВСЬКА ДЕРЖАВН А АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, БОЛЬШАКОВ ВОЛОДИМИР ІВАНОВИЧ, ВОРОБЙОВ ГЕННАДІЙ МИ ХАЙЛОВИЧ, МИРОНОВА ОЛЬГ А ЮРІЇВН А 30236 сталлю в кількості 0.02...0.05% маси зливка з привареною до плаского дна ємності центральною штангою масою 0.05...0.1% маси зливка, яку виготовляють у вигляді пакета зі штаб листової сталі, причому до штанги на висоті 1.5...2 м від поверхні піддона приварюють пружні направляючі для утримання її уздовж вертикальної осі виливниці. Таким чином, використання захисних пристроїв з листової сталі дозволяє захистити робочу поверхню піддона від утворення виїмок у місцях падіння струменя розплавленого металу за рахунок розташування на кінцевій ділянці шляху струменя металу навіски кусневого листового металу масою 0.03...0.04% від маси зливка, розташованої в листовій металевій ємності з пласким дном, яка поступово повністю розплавлюється за рахунок теплоти перегрітого рідкого металу, завдяки чому знижується також донна обрізь; знизити головну обрізь та усун ути осьову ліквацію допомагає розташування уздовж вертикальної осі виливниці штанги масою 0.05...0.1% від маси зливка, яку виготовляють у вигляді зварного пакета зі штаб листової сталі з привареними пружними направляючими для утримання її по осі виливниці, розташованими на висоті 1.5...2 м від поверхні піддона. Суть винаходу пояснюється кресленням, де на фігурі показано розріз виливниці з розташованими в ній захисними пристроями. Підготовлена до заливання виливниця складається з піддона 1, на який встановлюють виливницю 2, циліндричної ємності 3, до якої приварюють центральну штангу 4 з пружними направляючими 5; порції металевої листової обрізі 6. Пропонований спосіб розливання металу зверху реалізується слідуючим способом: спочатку на поверхню піддона 1 встановлюють циліндричну металеву ємність 3, приварюють центральну штангу 4 з пружними направляючими 5 та заповнюють ємність металевою листовою обріззю 6, потім на піддон встановлюють безпосередньо виливницю 2. Бокові поверхні циліндричної ємності 3 захищають бокові поверхні виливниці від металевих бризок, що запобігає утворенню пліни на поверхні зливка. Металева циліндрична ємність та листова обрізь забезпечують захист піддона від утворення виїмок у місці падіння рідкого металу. Нижня границя кількості кускової листової обрізі в циліндричній металевій ємності, яка дорівнює 0.02% маси зливка, визначається за умови забезпечення захисту піддона від утворення виїмок у місці падіння струменя рідкого металу. Верхня границя, яка дорівнює 0.05% маси зливка, обрана за умови забезпечення повного розплавлення листової обрізі в циліндричній металевій ємності. Нижня границя маси металевої штанги, яка дорівнює 0.05% від маси зливка, обрана за умови забезпечення початку кристалізації сталі в місцях розташування штанги одночасно з кристалізацією поблизу поверхні виливниці. Верхня границя, яка дорівнює 0.1% маси зливка, обрана за умови забезпечення повного розчинення штанги перед початком кристалізації металу в місцях розташування штанг. Нижня границя висоти розташування пружних направляючих на штанзі, яка дорівнює 1.5 м, обрана за умови забезпечення утримання її уздовж вертикальної осі виливниці при ударному впливі в процесі транспортування залізничним транспортом. Верхня границя висоти, яка дорівнює 2 м, обрана за умови вилучення розбризкування рідкого металу вище верхніх границь виливниці при попаданні металевого струменя на пружні направляючі. Джерела інформації 1. А.С. СРСР № 366923, кл. В22D9/00, 1970. 2. А.С. СРСР № 1533822, кл. В22D7/00,1988. 2 30236 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
