Ливарний кран

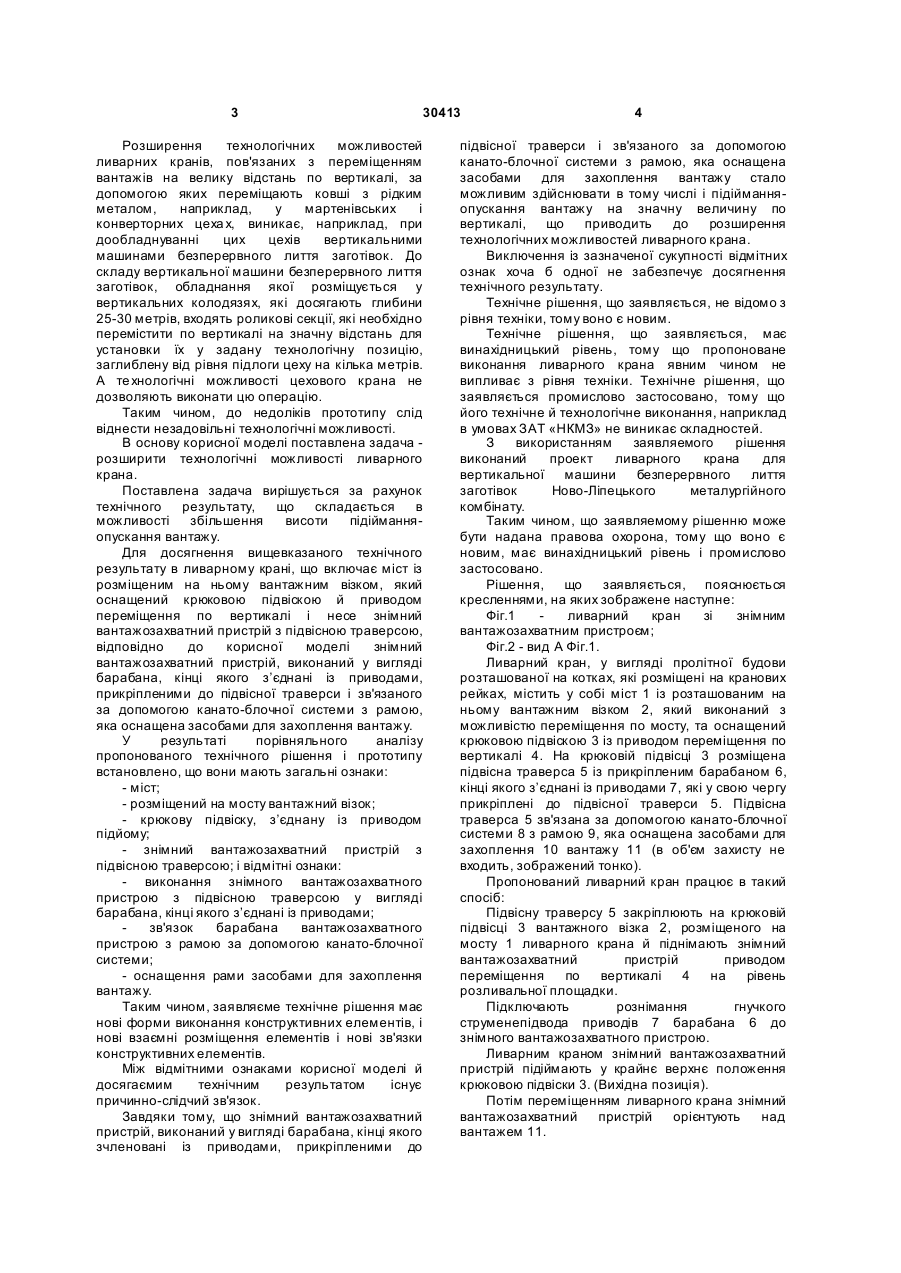

Ливарний кран, який включає міст із розміщеним на ньому вантажним візком, оснащеним крюковою підвіскою, яка з'єднана із приводом переміщення по вертикалі і несе знімний вантажозахватний пристрій з підвісною траверсою, який відрізняється тим, що знімний вантажозахватний пристрій з підвісною траверсою виконаний у вигляді барабана, кінці якого взаємозв'язані із приводами, які прикріплені до підвісної траверси і зв'язані за допомогою канатноблочної системи з рамою, яка оснащена засобами для захоплення вантажу. (19) (21) u200712189 (22) 05.11.2007 (24) 25.02.2008 (72) ЖЕЛЕЗНЯК ВІКТОР ВІКТОРОВИЧ, U A, ІСАКОВ МИКОЛА ІВАНОВИЧ, UA, ТАРАН ДМИТРО ЄВГЕНОВИЧ, UA, АЛЬОШИН ДМИТРО ВАЛЕРІЙОВИЧ, UA, КАШАНСЬКИЙ ДМИТРО АН АТОЛІЙОВИЧ, U A (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", UA (56) 3 30413 Розширення технологічних можливостей ливарних кранів, пов'язаних з переміщенням вантажів на велику відстань по вертикалі, за допомогою яких переміщають ковші з рідким металом, наприклад, у мартенівських і конверторних цеха х, виникає, наприклад, при дообладнуванні цих цехів вертикальними машинами безперервного лиття заготівок. До складу вертикальної машини безперервного лиття заготівок, обладнання якої розміщується у вертикальних колодязях, які досягають глибини 25-30 метрів, входять роликові секції, які необхідно перемістити по вертикалі на значну відстань для установки їх у задану технологічну позицію, заглиблену від рівня підлоги цеху на кілька метрів. А те хнологічні можливості цехового крана не дозволяють виконати цю операцію. Таким чином, до недоліків прототипу слід віднести незадовільні технологічні можливості. В основу корисної моделі поставлена задача розширити технологічні можливості ливарного крана. Поставлена задача вирішується за рахунок технічного результату, що складається в можливості збільшення висоти підійманняопускання вантажу. Для досягнення вищевказаного технічного результату в ливарному крані, що включає міст із розміщеним на ньому вантажним візком, який оснащений крюковою підвіскою й приводом переміщення по вертикалі і несе знімний вантажозахватний пристрій з підвісною траверсою, відповідно до корисної моделі знімний вантажозахватний пристрій, виконаний у вигляді барабана, кінці якого з’єднані із приводами, прикріпленими до підвісної траверси і зв'язаного за допомогою канато-блочної системи з рамою, яка оснащена засобами для захоплення вантажу. У результаті порівняльного аналізу пропонованого технічного рішення і прототипу встановлено, що вони мають загальні ознаки: - міст; - розміщений на мосту вантажний візок; - крюкову підвіску, з’єднану із приводом підйому; - знімний вантажозахватний пристрій з підвісною траверсою; і відмітні ознаки: - виконання знімного вантажозахватного пристрою з підвісною траверсою у вигляді барабана, кінці якого з’єднані із приводами; зв'язок барабана вантажозахватного пристрою з рамою за допомогою канато-блочної системи; - оснащення рами засобами для захоплення вантажу. Таким чином, заявляєме технічне рішення має нові форми виконання конструктивних елементів, і нові взаємні розміщення елементів і нові зв'язки конструктивних елементів. Між відмітними ознаками корисної моделі й досягаємим технічним результатом існує причинно-слідчий зв'язок. Завдяки тому, що знімний вантажозахватний пристрій, виконаний у вигляді барабана, кінці якого зчленовані із приводами, прикріпленими до 4 підвісної траверси і зв'язаного за допомогою канато-блочної системи з рамою, яка оснащена засобами для захоплення вантажу стало можливим здійснювати в тому числі і підійманняопускання вантажу на значну величину по вертикалі, що приводить до розширення технологічних можливостей ливарного крана. Виключення із зазначеної сукупності відмітних ознак хоча б одної не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, не відомо з рівня техніки, тому воно є новим. Технічне рішення, що заявляється, має винахідницький рівень, тому що пропоноване виконання ливарного крана явним чином не випливає з рівня техніки. Технічне рішення, що заявляється промислово застосовано, тому що його технічне й технологічне виконання, наприклад в умовах ЗАТ «НКМЗ» не виникає складностей. З використанням заявляемого рішення виконаний проект ливарного крана для вертикальної машини безперервного лиття заготівок Ново-Ліпецького металургійного комбінату. Таким чином, що заявляемому рішенню може бути надана правова охорона, тому що воно є новим, має винахідницький рівень і промислово застосовано. Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне: Фіг.1 ливарний кран зі знімним вантажозахватним пристроєм; Фіг.2 - вид А Фіг.1. Ливарний кран, у вигляді пролітної будови розташованої на котках, які розміщені на кранових рейках, містить у собі міст 1 із розташованим на ньому вантажним візком 2, який виконаний з можливістю переміщення по мосту, та оснащений крюковою підвіскою 3 із приводом переміщення по вертикалі 4. На крюковій підвісці 3 розміщена підвісна траверса 5 із прикріпленим барабаном 6, кінці якого з’єднані із приводами 7, які у свою чергу прикріплені до підвісної траверси 5. Підвісна траверса 5 зв'язана за допомогою канато-блочної системи 8 з рамою 9, яка оснащена засобами для захоплення 10 вантажу 11 (в об'єм захисту не входить, зображений тонко). Пропонований ливарний кран працює в такий спосіб: Підвісну траверсу 5 закріплюють на крюковій підвісці 3 вантажного візка 2, розміщеного на мосту 1 ливарного крана й піднімають знімний вантажозахватний пристрій приводом переміщення по вертикалі 4 на рівень розливальної площадки. Підключають рознімання гнучкого струменепідвода приводів 7 барабана 6 до знімного вантажозахватного пристрою. Ливарним краном знімний вантажозахватний пристрій підіймають у крайнє верхнє положення крюковою підвіски 3. (Вихідна позиція). Потім переміщенням ливарного крана знімний вантажозахватний пристрій орієнтують над вантажем 11. 5 30413 З пульта керування, розташованого на розливальній площадці за допомогою канатоблочної системи 8 опускають раму 9 і закріплюють засоби для захоплення 10 вантажу 11 за цапфи вантажу 11. Підіймають вантаж 11 і транспортують його ливарним краном у зону прийому на розливальній площадці. Потім вантаж 11 опускають на опорні місця, звільняють засоби для захоплення 10 вантажу 11 і роблять підйом рами 9 у ви хідну позицію. Із усього вищевикладеного видно, що виконання ливарного крана відповідно до формули корисної моделі дозволяє переміщати вантажі не тільки на рівні підлоги цеху, але й виконувати їхнє переміщення на значну величину по вертикалі, що розширює технологічні можливості ливарного крана. 6
