Медичний тренажер

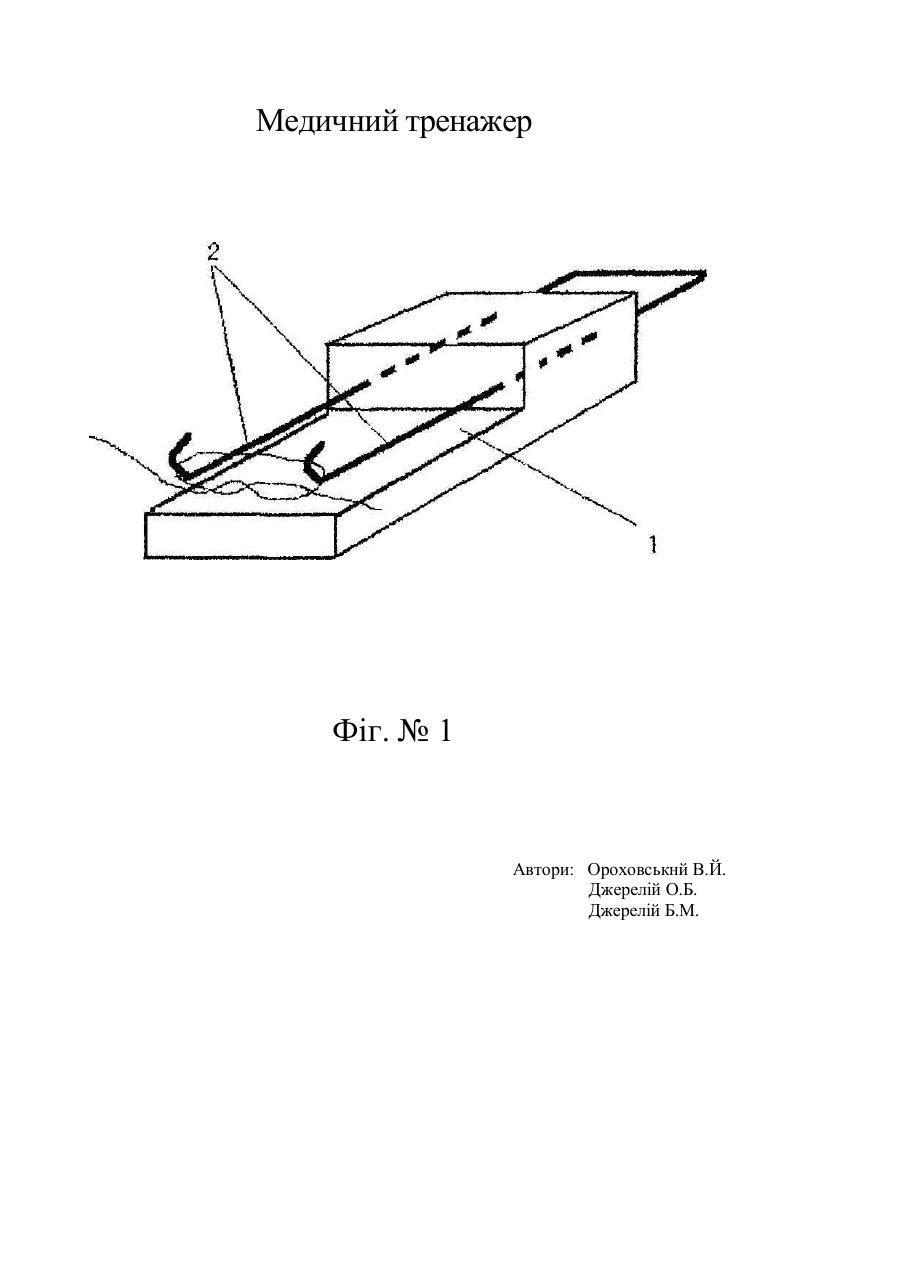

onut до пАпіентх по Є MQ/CG09B23/28 МЕДИЧНИЙ ТРЕНАЖЕР Вшахід відноситься до медичних тренажерів і може буга використаний для навчання та розвитку навичок завчязування хірургічних вузлів в процесі медичних ьіашпуляцш. Ндомий хірургічний тренажер дая навчання студентів техніці накладання швів на в'язи (1). Він складається з корпусу та фіксуючихся на ньому робочих елементів у вигляді двох змінних еластичних імітаторів в'язів Імітатори зроблені з укладених у тонкостінну прозору еластичну трубку шовкових ниток. Студенти навчаються накладати та зав'язувати шви, зшиваючи кінці змінних еластичних імітаторів. №доліками такого хірургічного тренажеру є відносна технічна складність і дорожнеча пристрою, який потребує постійної зміни імітаторів, що руйнуються голками в процесі навчання, неможливість імітувати різну силу опору тканин при затягуванні швів. В основу винаходу поставлене завдання удосконалення медичного тренажера, в якому конструкція дозволяє забезпечити поліпшення експлуатаційних властивостей завдяки можливості імітувати різну силу опору тканин при затягуванні швів, простоту пристрою та дешевину його експлуатації, що робить його доступним для використовування інирокими колами студентів. Поставлене завдання вирішується тим, що запропоновано медичний тренажер, який виконано у вигляді корпусу та робочих елементів, в якому, згідно з винаходом, робочі елементи викогіано у вигляді ізогнутих стрижнів з пружного матеріалу. Для імітації механічного опору різноманітних тканин організму людини, робочі елементи можуть пересуватися та фіксуватися у корпусі. Медичний тренажер зроблено у вигляді корпусу ( 1 ) (Фіг, 1) і рухомо закріпленого на ньому робочого елементу у вигляді ізогнутих стрижней ( 2) із пружного матеріалу (наприклад - сталистого дроту). Передбачена можливість переміщування пружних елементів - стрижней ( 2 ) в корпусі приладу з метою їх скорочення, або уддиншеня. Up змінює міру їх пружності, тобто дає змогу імітації різного опору тканин при затягуванні швів. Медичний тренажер застосовують слідуючим чином : тренажер фіксують на горизонтальній, або прямовисній поверхні. Шляхом переміщення в корпусі, регулюють необхідну жорсткість пружних елеметів Хірургічна лігатура необхідної довжини і діаметру заводиться за гачковидні вільні кінці пружних елементів. Кінці лігатури зав'язуються вузлом по одній з відпрацьовуєаємих методик. ГЬтягувянням за кінці лігатури, вузол затягають. Зав'язують другий, при необхідносіі, третій вузол. Псля цього 'зав^язана лігатура удаляеться шляхом її стягування з вільних загнутих кінців тренажера, після чого він знову готовий до експлуатації. Еластичність пружних елементів і товщина лігатур при ньому підбирається індивідуально, в залежності від рівня мануальної підготовки тих , хто навчається. При зростанні якості мануальних навичок, опір еластичних елементів збільшують* а діаметр лігатур зменшують. Таким чином, той, що навчається одержує мануальні відчуття, аналогічні відчуттям при зведенні лігатурою прошитих тканин людини, або тварини. Медичний тренажер забезпечує : 1 ) можливість імітації механічного опору будь-яких тканин людського організму з урахуванням його зміни в процесі різноманітних етапів хірургічних маніпуляцій. 2 ) високу ефективність відробки навиків профілактики руйнування тканин, накладення ненадійних хірургічних швів. 3) не вимагає роботи з трупним матеріалом і тканинами експфиментальних тварин. 4 ) простоту, надійність і дешевину виготовлення приладу. 5 ) можливість будь - якої кількості повторних навчальних маніпуляцій. 6) об'єктивну і стандартизовану оцінку рівня підготовки учнів 6 ) можливість якісно і швидко навчатися зав'язуванню вузлів без присутності викладача Гфилад апробовано при навчанні 90 студентів Донецького медичного університету ім. М Горького і 87 лікарів - інтернів. Аналіз результатів апробації в порівнянні з контрольною гр;упою показав високі дидактичні і експлуатаційні характеристики приладу. Джерела інформації, прийняті до уваги при експертизі: 1. АССОСР № 1387032, А 1, юі тренажер" G 09 В 23/2% 1986. "Хирургический Медичний тренажер Фіг. № 1 Автори: Ороховськнй В.Й. Джерелій О.Б. Джерелій Б.М.
