Спосіб евакуації мешканців з висотних будівель

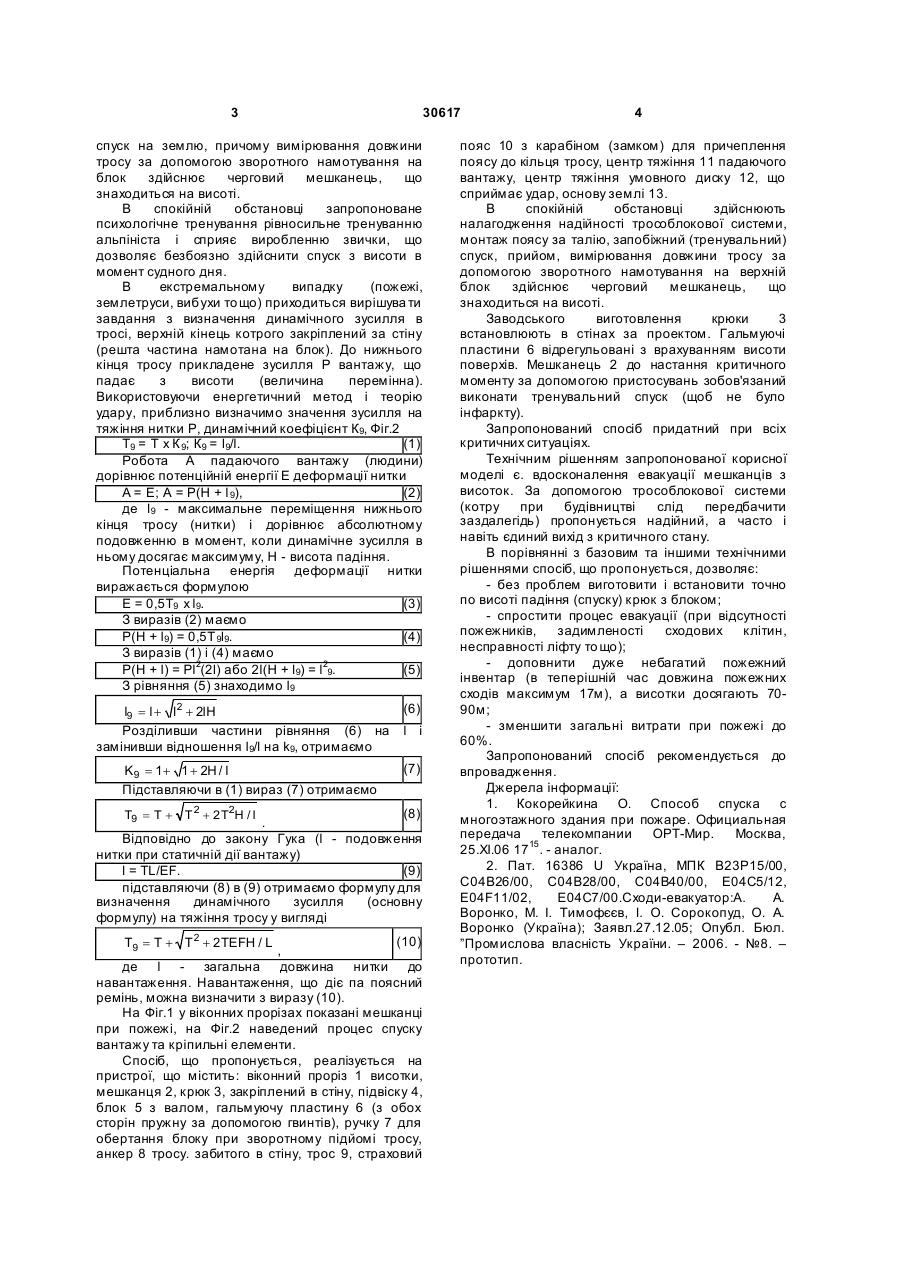

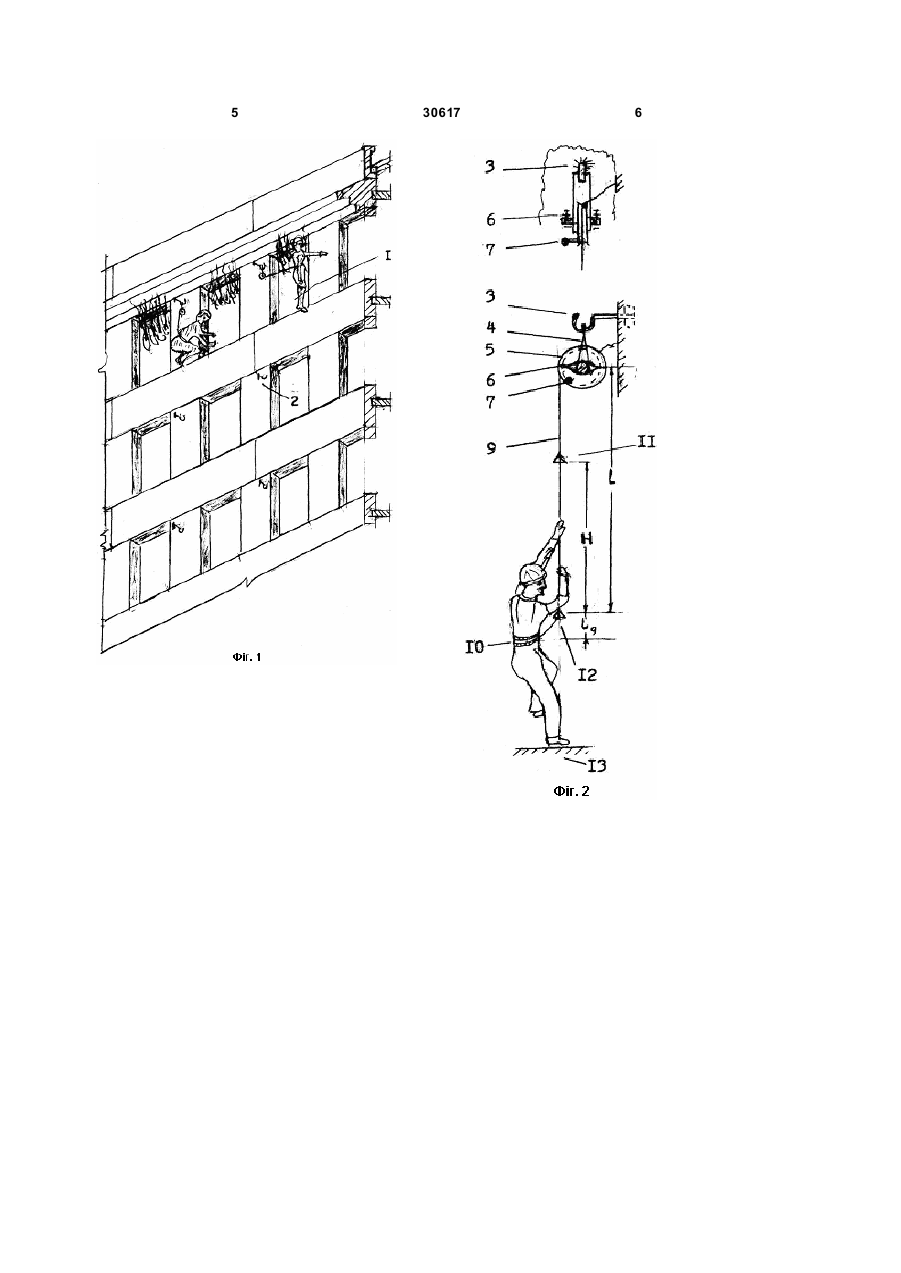

Спосіб евакуації мешканців з висотних будівель, що включає послідовні і взаємопов'язані процеси з кріплення трособлокової системи і засобів індивідуального захисту, запобігання падінню мешканця, який відрізняється тим, що спуск на землю здійснюють з регульованою граничною швидкістю паралельно стіні, при цьому вимірювання довжини троса за допомогою зворотного намотування на блок, закріплений на ґаку, для наступної евакуації виконує черговий мешканець, що знаходиться на висоті. (19) (21) u200706660 (22) 14.06.2007 (24) 11.03.2008 (72) ТИМОФЄЄВ МИКОЛА ІВАНОВИЧ, U A, ВОРОНКО АНДРІЙ АН АТОЛІЙОВИЧ, U A, СОРОКОПУД ІВАН ОЛЕКС АНДРОВИЧ, U A, МАЛЬОВАНИЙ ВІКТОР ОЛЕКС АНДРОВИЧ, U A (73) ТИМОФЄЄВ МИКОЛА ІВАНОВИЧ, U A, ВОРОНКО АНДРІЙ АН АТОЛІЙОВИЧ, U A, СОРОКОПУД ІВАН ОЛЕКС АНДРОВИЧ, U A, МАЛЬОВАНИЙ ВІКТОР ОЛЕКС АНДРОВИЧ, U A (56) 3 30617 спуск на землю, причому вимірювання довжини тросу за допомогою зворотного намотування на блок здійснює черговий мешканець, що знаходиться на висоті. В спокійній обстановці запропоноване психологічне тренування рівносильне тренуванню альпініста і сприяє виробленню звички, що дозволяє безбоязно здійснити спуск з висоти в момент судного дня. В екстремальному випадку (пожежі, землетруси, вибухи то що) приходиться вирішува ти завдання з визначення динамічного зусилля в тросі, верхній кінець котрого закріплений за стіну (решта частина намотана на блок). До нижнього кінця тросу прикладене зусилля Р вантажу, що падає з висоти (величина перемінна). Використовуючи енергетичний метод і теорію удару, приблизно визначимо значення зусилля на тяжіння нитки Р, динамічний коефіцієнт К9, Фіг.2 Т9 = Т х К 9; К9 = l9/l. (1) Робота А падаючого вантажу (людини) дорівнює потенційній енергії E деформації нитки А = Е; А = Р(Н + l 9), (2) де l9 - максимальне переміщення нижнього кінця тросу (нитки) і дорівнює абсолютному подовженню в момент, коли динамічне зусилля в ньому досягає максимуму, Н - висота падіння. Потенціальна енергія деформації нитки виражається формулою Е = 0,5Т9 х l9. (3) З виразів (2) маємо Р(Н + l9) = 0,5Т 9l9. (4) З виразів (1) і (4) маємо Р(Н + l) = Рl2(2l) або 2l(Н + l9) = l 29. (5) З рівняння (5) знаходимо l9 l9 = l + l 2 + 2lH Розділивши частини рівняння (6) на замінивши відношення l9/l на k9, отримаємо K9 = 1+ 1 + 2H / l Підставляючи в (1) вираз (7) отримаємо (6) l і (7) T9 = T + T 2 + 2 T2H / l (8) . Відповідно до закону Гука (l - подовження нитки при статичній дії вантажу) l = TL/EF. (9) підставляючи (8) в (9) отримаємо формулу для визначення динамічного зусилля (основну формулу) на тяжіння тросу у вигляді T9 = T + T 2 + 2 TEFH / L (10) , де l - загальна довжина нитки до навантаження. Навантаження, що діє па поясний ремінь, можна визначити з виразу (10). На Фіг.1 у віконних прорізах показані мешканці при пожежі, на Фіг.2 наведений процес спуску вантажу та кріпильні елементи. Спосіб, що пропонується, реалізується на пристрої, що містить: віконний проріз 1 висотки, мешканця 2, крюк 3, закріплений в стіну, підвіску 4, блок 5 з валом, гальмуючу пластину 6 (з обох сторін пружну за допомогою гвинтів), ручку 7 для обертання блоку при зворотному підйомі тросу, анкер 8 тросу. забитого в стіну, трос 9, страховий 4 пояс 10 з карабіном (замком) для причеплення поясу до кільця тросу, центр тяжіння 11 падаючого вантажу, центр тяжіння умовного диску 12, що сприймає удар, основу землі 13. В спокійній обстановці здійснюють налагодження надійності трособлокової системи, монтаж поясу за талію, запобіжний (тренувальний) спуск, прийом, вимірювання довжини тросу за допомогою зворотного намотування на верхній блок здійснює черговий мешканець, що знаходиться на висоті. Заводського виготовлення крюки 3 встановлюють в стінах за проектом. Гальмуючі пластини 6 відрегульовані з врахуванням висоти поверхів. Мешканець 2 до настання критичного моменту за допомогою пристосувань зобов'язаний виконати тренувальний спуск (щоб не було інфаркту). Запропонований спосіб придатний при всіх критичних ситуаціях. Технічним рішенням запропонованої корисної моделі є. вдосконалення евакуації мешканців з висоток. За допомогою трособлокової системи (котру при будівництві слід передбачити заздалегідь) пропонується надійний, а часто і навіть єдиний вихід з критичного стану. В порівнянні з базовим та іншими технічними рішеннями спосіб, що пропонується, дозволяє: - без проблем виготовити і встановити точно по висоті падіння (спуску) крюк з блоком; - спростити процес евакуації (при відсутності пожежників, задимленості сходових клітин, несправності ліфту то що); - доповнити дуже небагатий пожежний інвентар (в теперішній час довжина пожежних сходів максимум 17м), а висотки досягають 7090м; - зменшити загальні витрати при пожежі до 60%. Запропонований спосіб рекомендується до впровадження. Джерела інформації: 1. Кокорейкина О. Способ спуска с многоэтажного здания при пожаре. Официальная передача телекомпании ОРТ-Мир. Москва, 25.ХІ.06 1715 . - аналог. 2. Пат. 16386 U Україна, МПК В23Р15/00, С04В26/00, С04В28/00, С04В40/00, Е04С5/12, Е04F11/02, E04C7/00.Сходи-евакуатор:А. А. Воронко, М. І. Тимофєєв, І. О. Сорокопуд, О. А. Воронко (Україна); Заявл.27.12.05; Опубл. Бюл. ”Промислова власність України. – 2006. - №8. – прототип. 5 30617 6
