Спосіб розливу сталі зверху

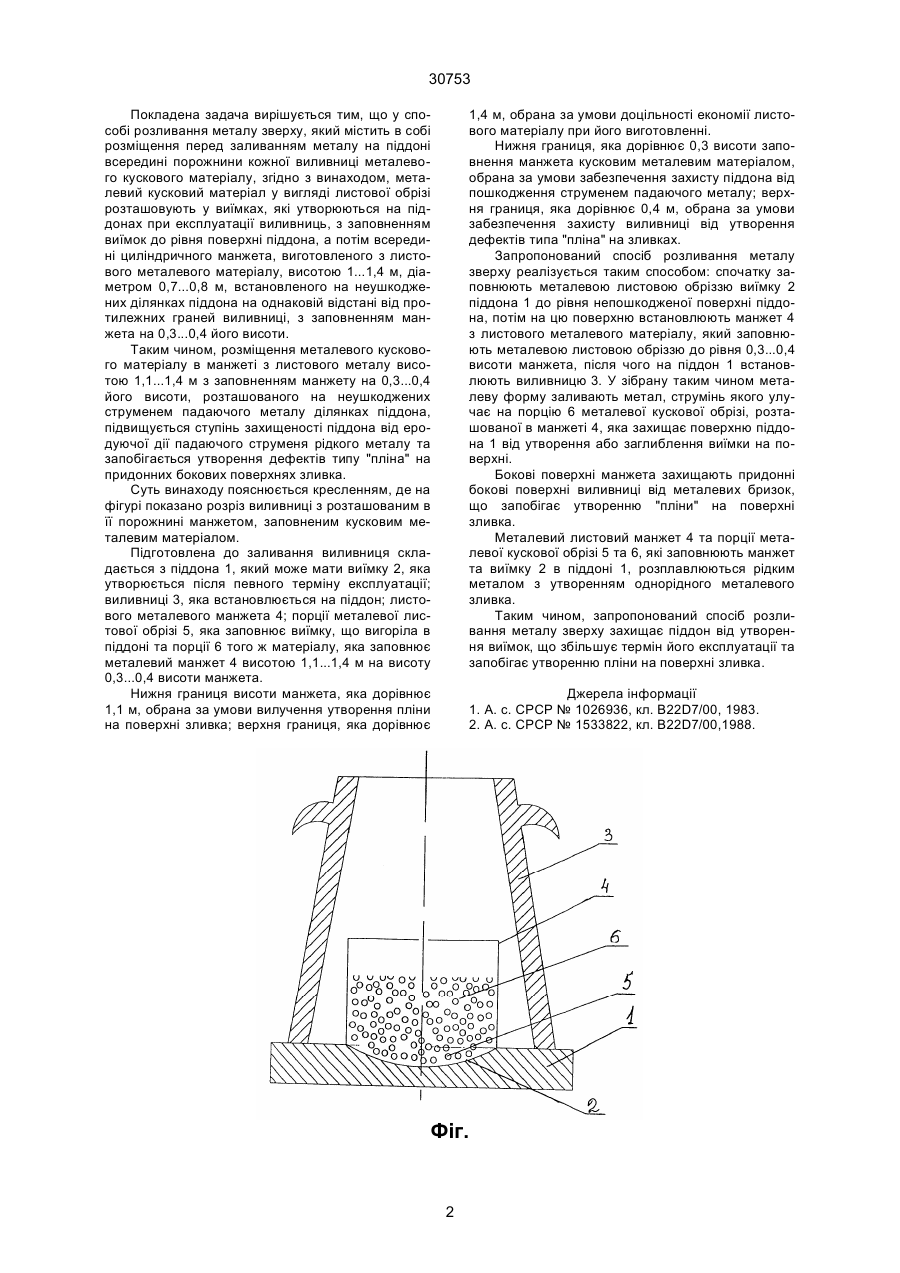

Спосіб розливу сталі зверху, який містить в собі розміщення перед заливанням металу на піддоні всередині порожнини кожної виливниці металевого кускового матеріалу, який відрізняється тим, що металевий кусковий матеріал у вигляді листової обрізі розташовують у виїмках, які утворюються на піддонах при експлуатації виливниць, з заповненням виїмок до рівня поверхні піддона, а потім всередині циліндричного манжета, виготовленого з листового металевого матеріалу, висотою 1...1,4 м, діаметром 0,7...0,8 м, встановленого на неушкоджених ділянках піддона на однаковій відстані від протилежних граней виливниці, з заповненням манжета на 0,3...0,4 його висоти. (19) (21) 98042247 (22) 30.04.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Большаков Володимир Іванович, Воробйов Геннадій Михайлович, Миронова Ольга Юріївна, Данилова Олена Валентинівна, Налча Георгій Іванович, Гізатулін Геннадій Зинадович, Шебаніц Єдуард Миколайович, Якін Михайло Миколайович, Могильний Олександр Петрович, Воробйова Ольга Геннадіївна (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, БОЛЬШАКОВ ВОЛОДИМИР ІВАНОВИЧ, ВОРОБЙОВ ГЕННАДІЙ 30753 Покладена задача вирішується тим, що у способі розливання металу зверху, який містить в собі розміщення перед заливанням металу на піддоні всередині порожнини кожної виливниці металевого кускового матеріалу, згідно з винаходом, металевий кусковий матеріал у вигляді листової обрізі розташовують у виїмках, які утворюються на піддонах при експлуатації виливниць, з заповненням виїмок до рівня поверхні піддона, а потім всередині циліндричного манжета, виготовленого з листового металевого матеріалу, висотою 1...1,4 м, діаметром 0,7...0,8 м, встановленого на неушкоджених ділянках піддона на однаковій відстані від протилежних граней виливниці, з заповненням манжета на 0,3...0,4 його висоти. Таким чином, розміщення металевого кускового матеріалу в манжеті з листового металу висотою 1,1...1,4 м з заповненням манжету на 0,3...0,4 його висоти, розташованого на неушкоджених струменем падаючого металу ділянках піддона, підвищується ступінь захищеності піддона від еродуючої дії падаючого струменя рідкого металу та запобігається утворення дефектів типу "пліна" на придонних бокових поверхнях зливка. Суть винаходу пояснюється кресленням, де на фігурі показано розріз виливниці з розташованим в її порожнині манжетом, заповненим кусковим металевим матеріалом. Підготовлена до заливання виливниця складається з піддона 1, який може мати виїмку 2, яка утворюється після певного терміну експлуатації; виливниці 3, яка встановлюється на піддон; листового металевого манжета 4; порції металевої листової обрізі 5, яка заповнює виїмку, що вигоріла в піддоні та порції 6 того ж матеріалу, яка заповнює металевий манжет 4 висотою 1,1...1,4 м на висоту 0,3...0,4 висоти манжета. Нижня границя висоти манжета, яка дорівнює 1,1 м, обрана за умови вилучення утворення пліни на поверхні зливка; верхня границя, яка дорівнює 1,4 м, обрана за умови доцільності економії листового матеріалу при його виготовленні. Нижня границя, яка дорівнює 0,3 висоти заповнення манжета кусковим металевим матеріалом, обрана за умови забезпечення захисту піддона від пошкодження струменем падаючого металу; верхня границя, яка дорівнює 0,4 м, обрана за умови забезпечення захисту виливниці від утворення дефектів типа "пліна" на зливках. Запропонований спосіб розливання металу зверху реалізується таким способом: спочатку заповнюють металевою листовою обріззю виїмку 2 піддона 1 до рівня непошкодженої поверхні піддона, потім на цю поверхню встановлюють манжет 4 з листового металевого матеріалу, який заповнюють металевою листовою обріззю до рівня 0,3...0,4 висоти манжета, після чого на піддон 1 встановлюють виливницю 3. У зібрану таким чином металеву форму заливають метал, струмінь якого улучає на порцію 6 металевої кускової обрізі, розташованої в манжеті 4, яка захищає поверхню піддона 1 від утворення або заглиблення виїмки на поверхні. Бокові поверхні манжета захищають придонні бокові поверхні виливниці від металевих бризок, що запобігає утворенню "пліни" на поверхні зливка. Металевий листовий манжет 4 та порції металевої кускової обрізі 5 та 6, які заповнюють манжет та виїмку 2 в піддоні 1, розплавлюються рідким металом з утворенням однорідного металевого зливка. Таким чином, запропонований спосіб розливання металу зверху захищає піддон від утворення виїмок, що збільшує термін його експлуатації та запобігає утворенню пліни на поверхні зливка. Джерела інформації 1. А. с. СРСР № 1026936, кл. В22D7/00, 1983. 2. А. с. СРСР № 1533822, кл. В22D7/00,1988. Фіг. 2 30753 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
