Реле напруги

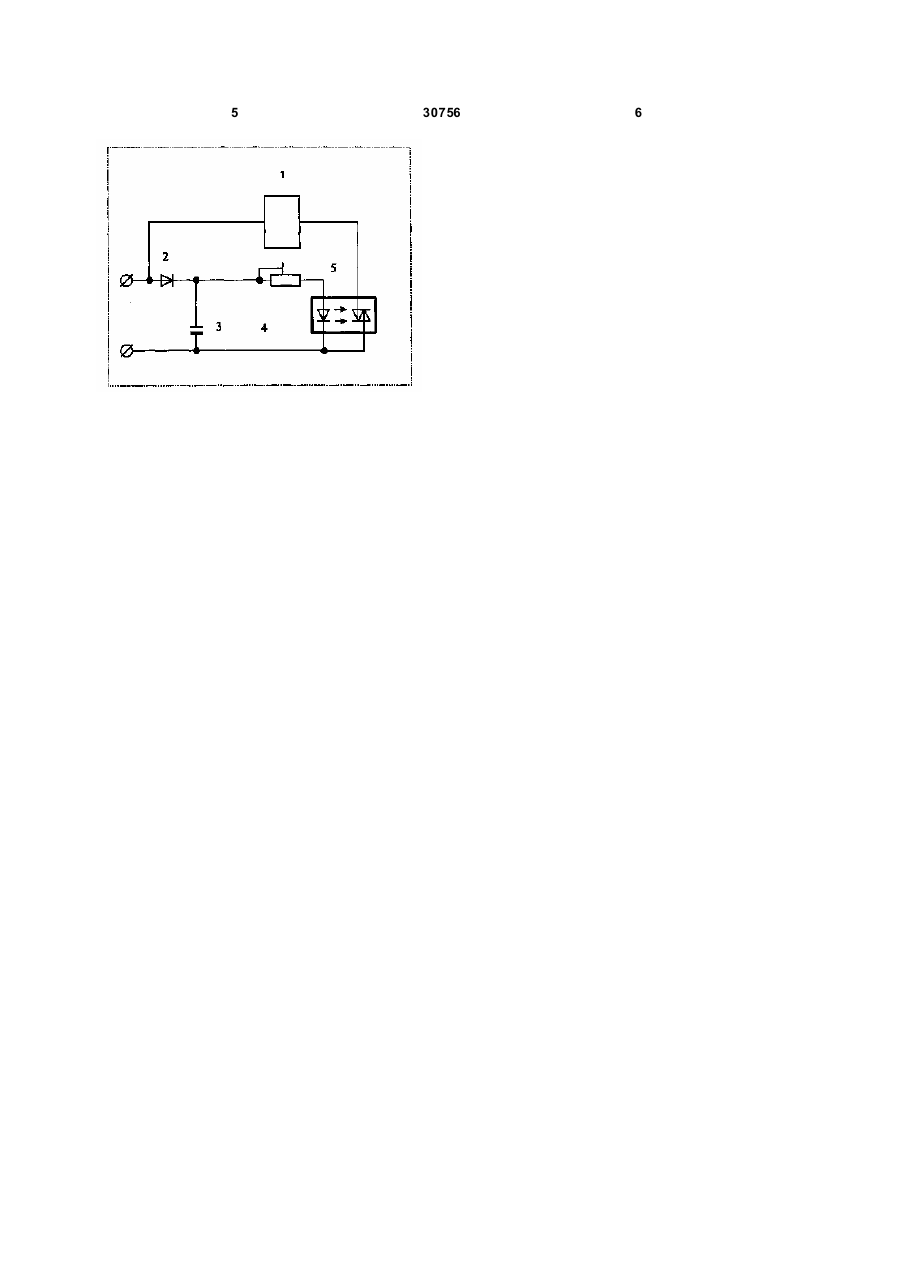

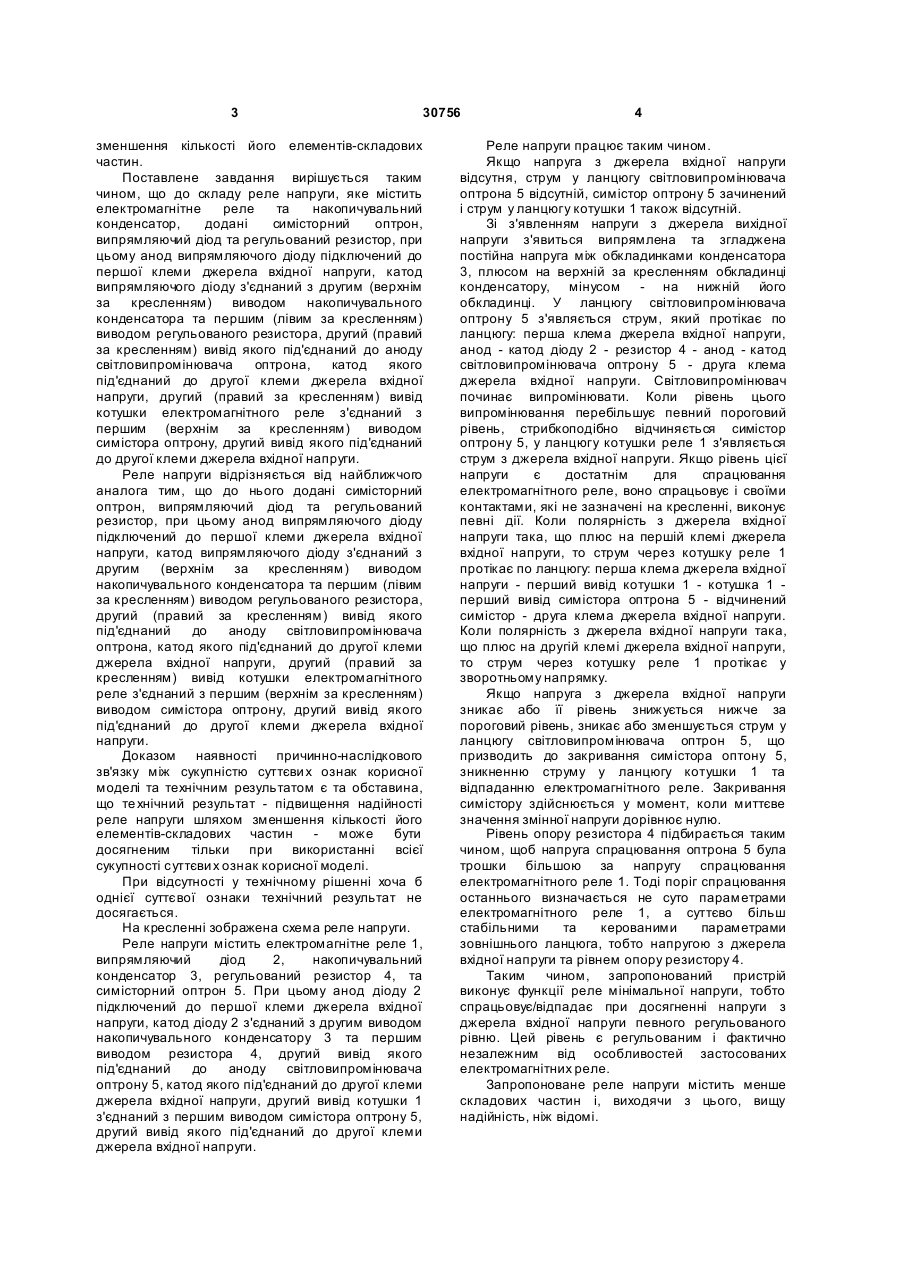

Реле напруги, яке містить електромагнітне реле та накопичувальний конденсатор, при цьому перший вивід котушки електромагнітного реле приєднаний до першої клеми джерела вхідної напруги; перший вивід накопичувального конденсатора приєднаний до другої клеми 3 30756 зменшення кількості його елементів-складових частин. Поставлене завдання вирішується таким чином, що до складу реле напруги, яке містить електромагнітне реле та накопичувальний конденсатор, додані симісторний оптрон, випрямляючий діод та регульований резистор, при цьому анод випрямляючого діоду підключений до першої клеми джерела вхідної напруги, катод випрямляючого діоду з'єднаний з другим (верхнім за кресленням) виводом накопичувального конденсатора та першим (лівим за кресленням) виводом регульованого резистора, другий (правий за кресленням) вивід якого під'єднаний до аноду світловипромінювача оптрона, катод якого під'єднаний до другої клеми джерела вхідної напруги, другий (правий за кресленням) вивід котушки електромагнітного реле з'єднаний з першим (верхнім за кресленням) виводом симістора оптрону, другий вивід якого під'єднаний до другої клеми джерела вхідної напруги. Реле напруги відрізняється від найближчого аналога тим, що до нього додані симісторний оптрон, випрямляючий діод та регульований резистор, при цьому анод випрямляючого діоду підключений до першої клеми джерела вхідної напруги, катод випрямляючого діоду з'єднаний з другим (верхнім за кресленням) виводом накопичувального конденсатора та першим (лівим за кресленням) виводом регульованого резистора, другий (правий за кресленням) вивід якого під'єднаний до аноду світловипромінювача оптрона, катод якого під'єднаний до другої клеми джерела вхідної напруги, другий (правий за кресленням) вивід котушки електромагнітного реле з'єднаний з першим (верхнім за кресленням) виводом симістора оптрону, другий вивід якого під'єднаний до другої клеми джерела вхідної напруги. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєви х ознак корисної моделі та технічним результатом є та обставина, що те хнічний результат - підвищення надійності реле напруги шляхом зменшення кількості його елементів-складових частин може бути досягненим тільки при використанні всієї сукупності суттєви х ознак корисної моделі. При відсутності у технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається. На кресленні зображена схема реле напруги. Реле напруги містить електромагнітне реле 1, випрямляючий діод 2, накопичувальний конденсатор 3, регульований резистор 4, та симісторний оптрон 5. При цьому анод діоду 2 підключений до першої клеми джерела вхідної напруги, катод діоду 2 з'єднаний з другим виводом накопичувального конденсатору 3 та першим виводом резистора 4, другий вивід якого під'єднаний до аноду світловипромінювача оптрону 5, катод якого під'єднаний до другої клеми джерела вхідної напруги, другий вивід котушки 1 з'єднаний з першим виводом симістора оптрону 5, другий вивід якого під'єднаний до другої клеми джерела вхідної напруги. 4 Реле напруги працює таким чином. Якщо напруга з джерела вхідної напруги відсутня, струм у ланцюгу світловипромінювача оптрона 5 відсутній, симістор оптрону 5 зачинений і струм у ланцюгу котушки 1 також відсутній. Зі з'явленням напруги з джерела вихідної напруги з'явиться випрямлена та згладжена постійна напруга між обкладинками конденсатора 3, плюсом на верхній за кресленням обкладинці конденсатору, мінусом - на нижній його обкладинці. У ланцюгу світловипромінювача оптрону 5 з'являється струм, який протікає по ланцюгу: перша клема джерела вхідної напруги, анод - катод діоду 2 - резистор 4 - анод - катод світловипромінювача оптрону 5 - друга клема джерела вхідної напруги. Світловипромінювач починає випромінювати. Коли рівень цього випромінювання перебільшує певний пороговий рівень, стрибкоподібно відчиняється симістор оптрону 5, у ланцюгу котушки реле 1 з'являється струм з джерела вхідної напруги. Якщо рівень цієї напруги є достатнім для спрацювання електромагнітного реле, воно спрацьовує і своїми контактами, які не зазначені на кресленні, виконує певні дії. Коли полярність з джерела вхідної напруги така, що плюс на першій клемі джерела вхідної напруги, то струм через котушку реле 1 протікає по ланцюгу: перша клема джерела вхідної напруги - перший вивід котушки 1 - котушка 1 перший вивід симістора оптрона 5 - відчинений симістор - друга клема джерела вхідної напруги. Коли полярність з джерела вхідної напруги така, що плюс на другій клемі джерела вхідної напруги, то струм через котушку реле 1 протікає у зворотньому напрямку. Якщо напруга з джерела вхідної напруги зникає або її рівень знижується нижче за пороговий рівень, зникає або зменшується струм у ланцюгу світловипромінювача оптрон 5, що призводить до закривання симістора оптону 5, зникненню струму у ланцюгу котушки 1 та відпаданню електромагнітного реле. Закривання симістору здійснюється у момент, коли миттєве значення змінної напруги дорівнює нулю. Рівень опору резистора 4 підбирається таким чином, щоб напруга спрацювання оптрона 5 була трошки більшою за напругу спрацювання електромагнітного реле 1. Тоді поріг спрацювання останнього визначається не суто параметрами електромагнітного реле 1, а суттєво більш стабільними та керованими параметрами зовнішнього ланцюга, тобто напругою з джерела вхідної напруги та рівнем опору резистору 4. Таким чином, запропонований пристрій виконує функції реле мінімальної напруги, тобто спрацьовує/відпадає при досягненні напруги з джерела вхідної напруги певного регульованого рівню. Цей рівень є регульованим і фактично незалежним від особливостей застосованих електромагнітних реле. Запропоноване реле напруги містить менше складових частин і, виходячи з цього, вищу надійність, ніж відомі. 5 30756 6
