Гальмувальна колодка
Номер патенту: 30771
Опубліковано: 15.12.2000
Автори: Мішин Володимир Васильович, Нагорна Валентина Григоровна, Калякін Дмитро Вікторович, Сердюк Андрій Олександрович
Формула / Реферат
Гальмувальна колодка, яка містить поворотний башмак, колодку, з'єднану з башмаком, фрикційні елементи, яка відрізняється тим, що башмак має гофровану пологу панель, на якій закріплені з можливістю руху в радіальному напрямку секційно виконані фрикційні елементи.
Текст

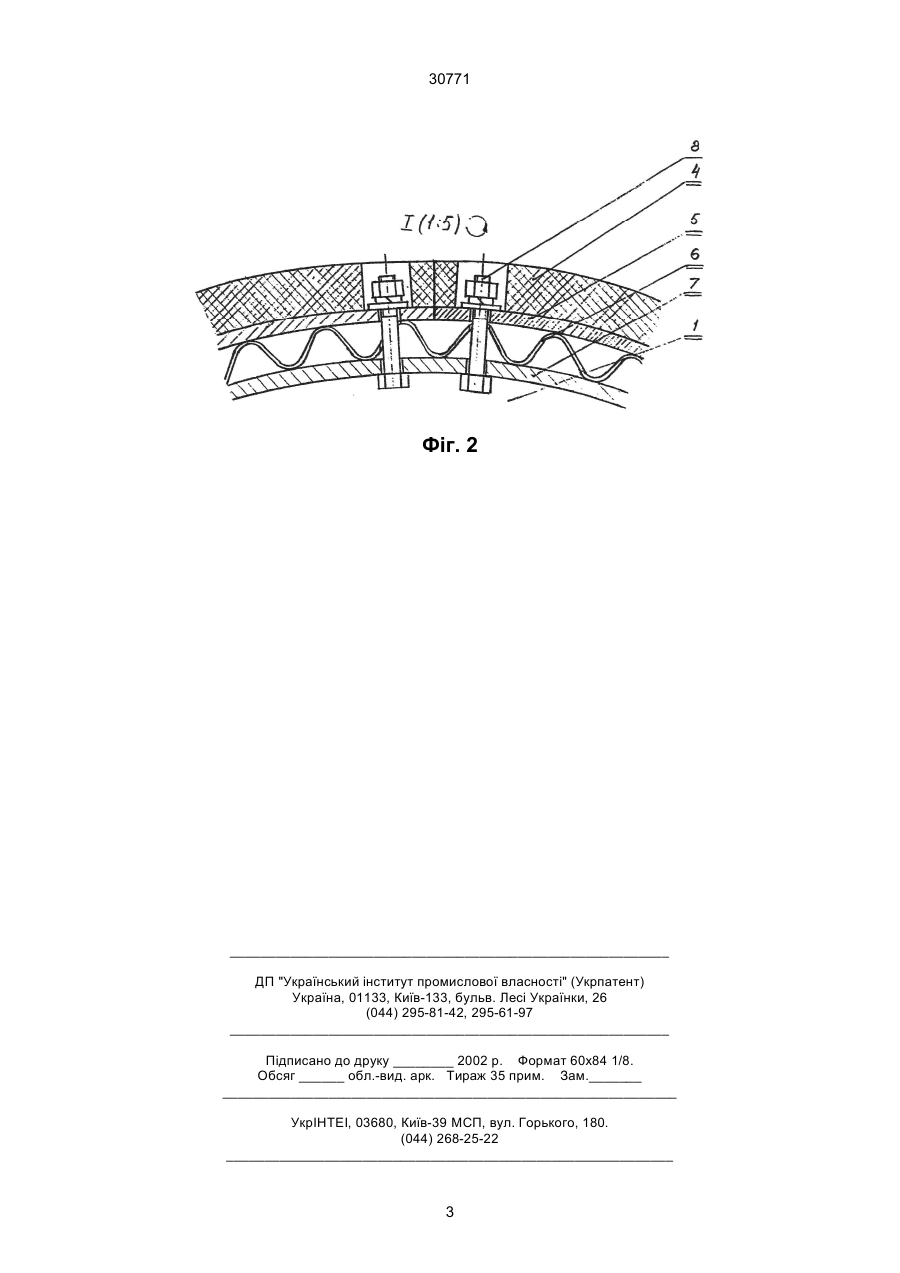

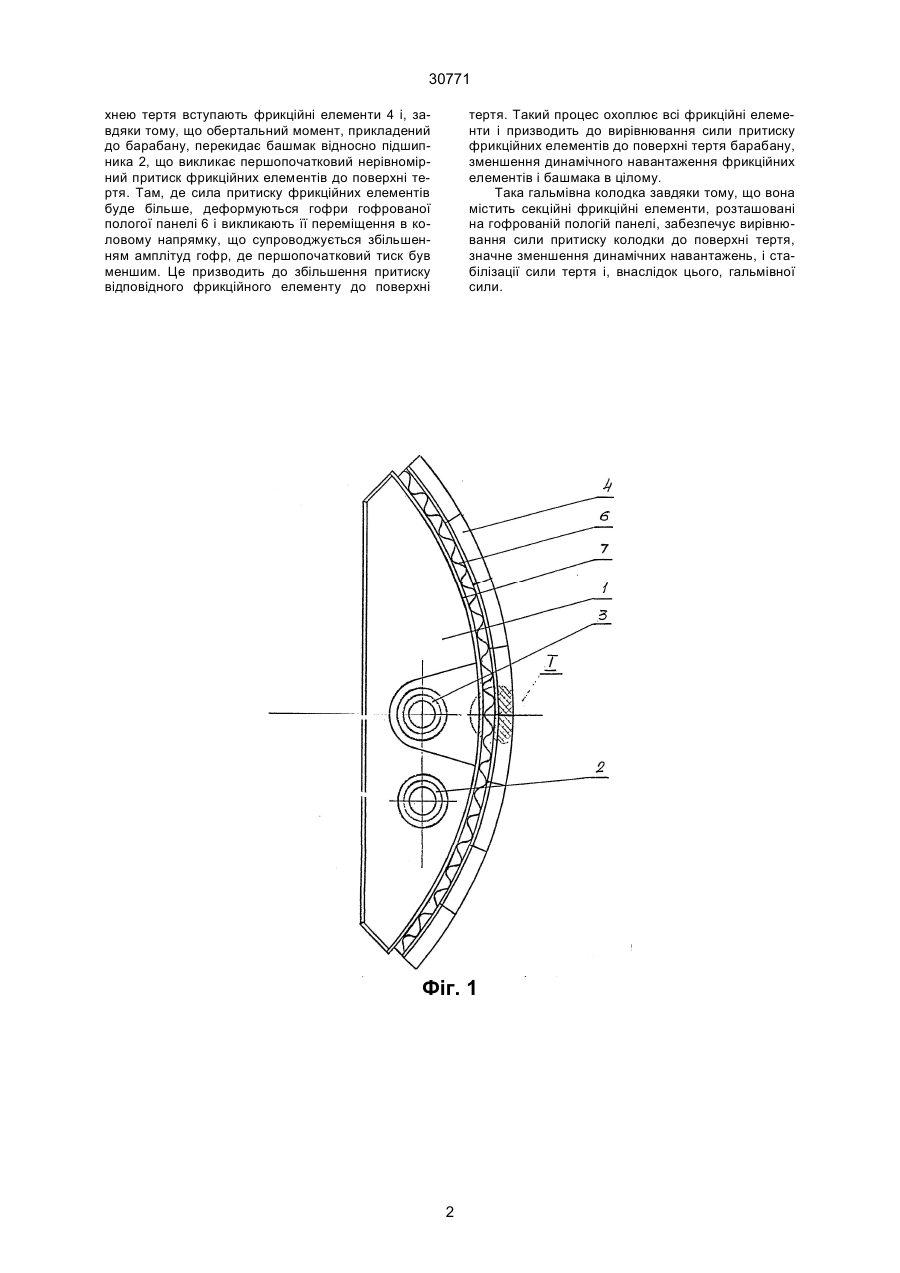

Гальмувальна колодка, яка містить поворотний башмак, колодку, з'єднану з башмаком, фрикційні елементи, яка відрізняється тим, що башмак має гофрировану пологу панель, на якій закріплені з можливістю руху в радіальному напрямку секційно виконані фрикційні елементи. (19) (21) 98052807 (22) 29.05.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Мішин Володимир Васильович, Нагорна Валентина Григоровна, Сердюк Андрій Олександрович, Калякін Дмитро Вікторович 30771 хнею тертя вступають фрикційні елементи 4 і, завдяки тому, що обертальний момент, прикладений до барабану, перекидає башмак відносно підшипника 2, що викликає першопочатковий нерівномірний притиск фрикційних елементів до поверхні тертя. Там, де сила притиску фрикційних елементів буде більше, деформуються гофри гофрованої пологої панелі 6 і викликають її переміщення в коловому напрямку, що супроводжується збільшенням амплітуд гофр, де першопочатковий тиск був меншим. Це призводить до збільшення притиску відповідного фрикційного елементу до поверхні тертя. Такий процес охоплює всі фрикційні елементи і призводить до вирівнювання сили притиску фрикційних елементів до поверхні тертя барабану, зменшення динамічного навантаження фрикційних елементів і башмака в цілому. Така гальмівна колодка завдяки тому, що вона містить секційні фрикційні елементи, розташовані на гофрованій пологій панелі, забезпечує вирівнювання сили притиску колодки до поверхні тертя, значне зменшення динамічних навантажень, і стабілізації сили тертя і, внаслідок цього, гальмівної сили. Фіг. 1 2 30771 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBrake pad
Автори англійськоюMishyn Volodymyr Vasyliovych, Nahorna Valentyna Hryhorivna, Serdiuk Andrii Oleksandrovych, Kaliakin Dmytro Viktorovych
Назва патенту російськоюТормозная колодка
Автори російськоюМишин Владимир Васильевич, Нагорная Валентина Григорьевна, Сердюк Андрей Александрович, Калякин Дмитрий Викторович
МПК / Мітки
МПК: B60T 3/00
Мітки: гальмувальна, колодка
Код посилання
<a href="https://ua.patents.su/3-30771-galmuvalna-kolodka.html" target="_blank" rel="follow" title="База патентів України">Гальмувальна колодка</a>
