Комбайн універсальний

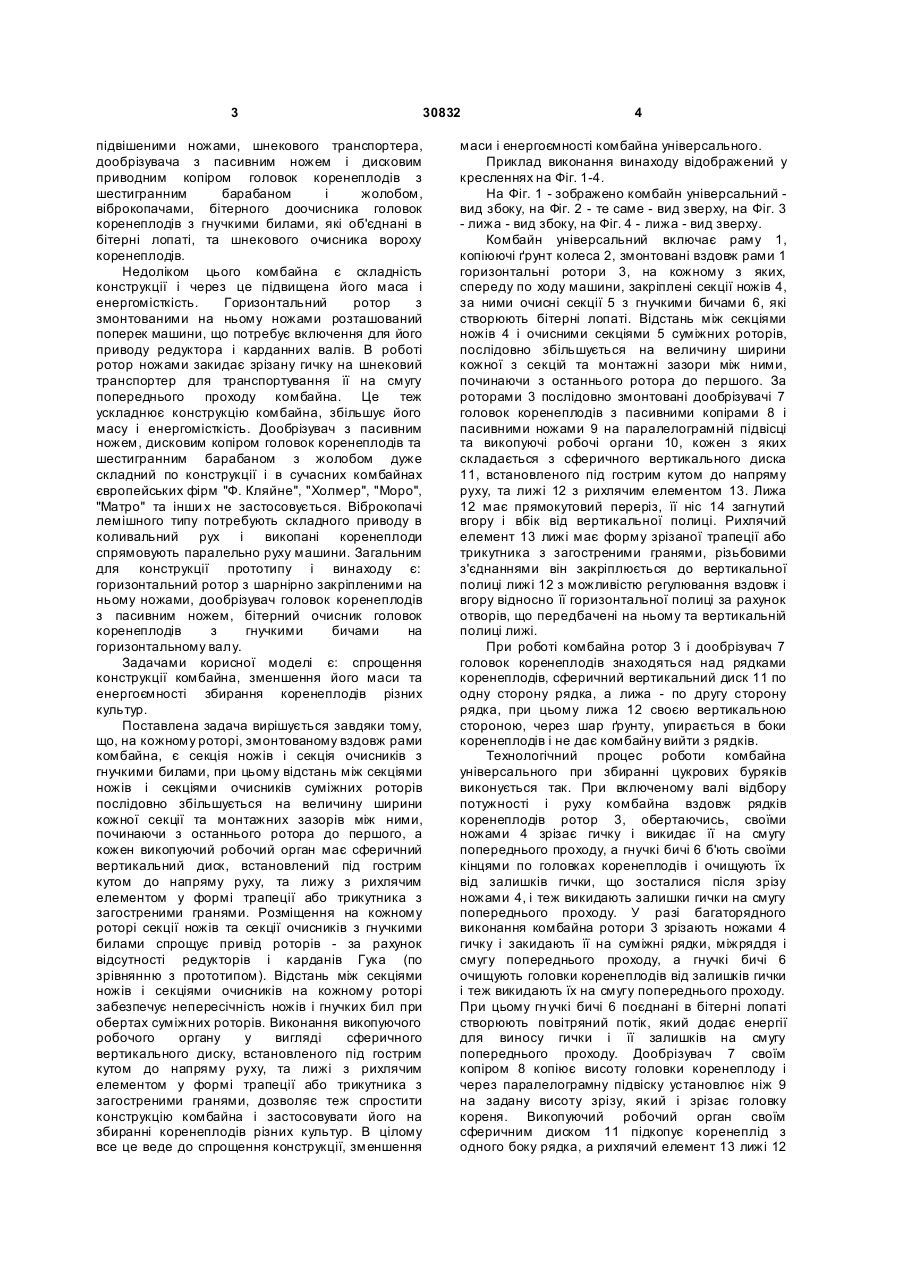

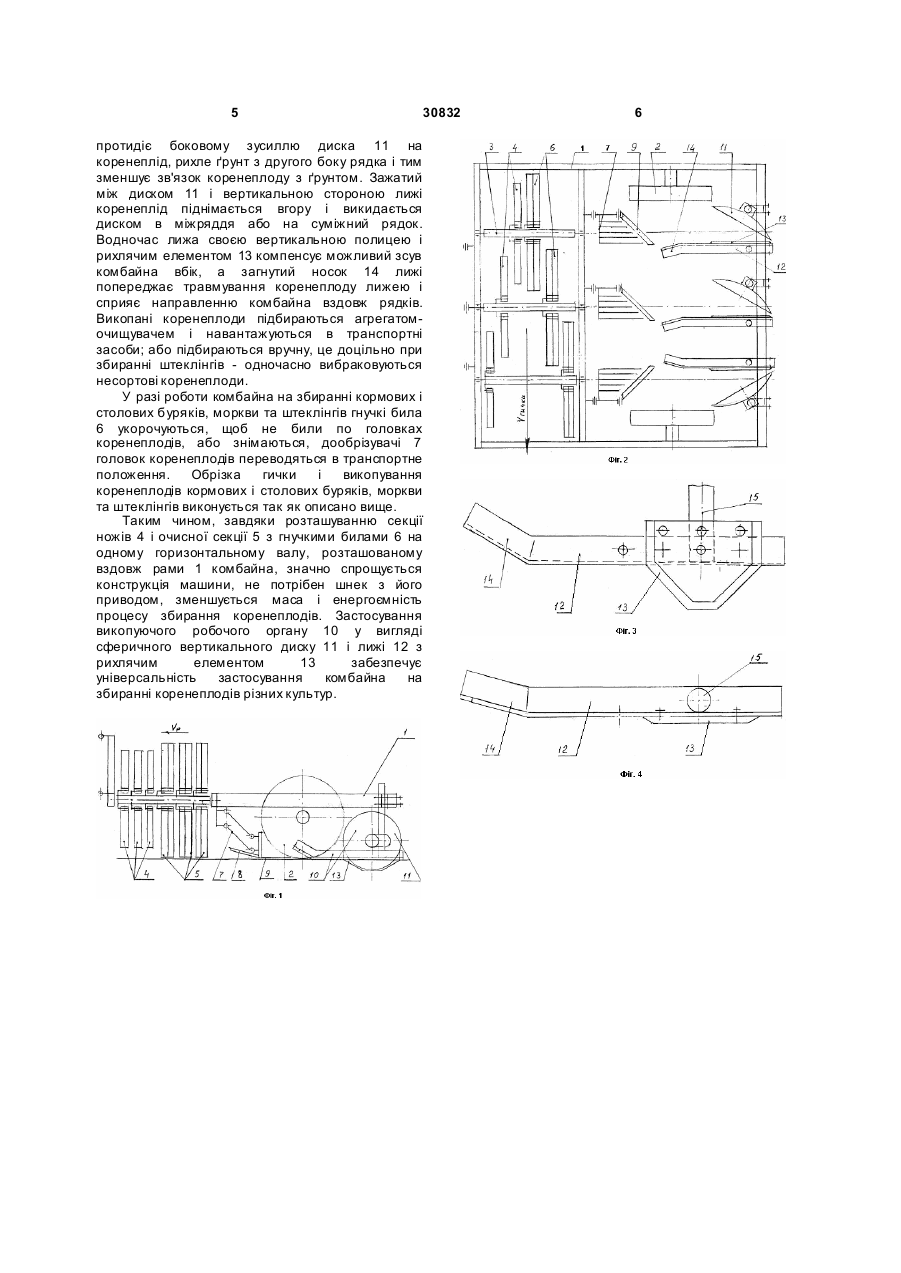

Комбайн універсальний для збирання коренеплодів, що містить раму на колесах, змонтовані вздовж рами горизонтальні ротори, ножі, очисні секції з гнучкими билами, дообрізувачі головок коренеплодів та викопуючі робочі органи, який відрізняється тим, що на кожному роторі 3 30832 підвішеними ножами, шнекового транспортера, дообрізувача з пасивним ножем і дисковим приводним копіром головок коренеплодів з шестигранним барабаном і жолобом, віброкопачами, бітерного доочисника головок коренеплодів з гнучкими билами, які об'єднані в бітерні лопаті, та шнекового очисника вороху коренеплодів. Недоліком цього комбайна є складність конструкції і через це підвищена його маса і енергомісткість. Горизонтальний ротор з змонтованими на ньому ножами розташований поперек машини, що потребує включення для його приводу редуктора і карданних валів. В роботі ротор ножами закидає зрізану гичку на шнековий транспортер для транспортування її на смугу попереднього проходу комбайна. Це теж ускладнює конструкцію комбайна, збільшує його масу і енергомісткість. Дообрізувач з пасивним ножем, дисковим копіром головок коренеплодів та шестигранним барабаном з жолобом дуже складний по конструкції і в сучасних комбайнах європейських фірм "Ф. Кляйне", "Холмер", "Моро", "Матро" та інши х не застосовується. Віброкопачі лемішного типу потребують складного приводу в коливальний рух і викопані коренеплоди спрямовують паралельно руху машини. Загальним для конструкції прототипу і винаходу є: горизонтальний ротор з шарнірно закріпленими на ньому ножами, дообрізувач головок коренеплодів з пасивним ножем, бітерний очисник головок коренеплодів з гнучкими бичами на горизонтальному валу. Задачами корисної моделі є: спрощення конструкції комбайна, зменшення його маси та енергоємності збирання коренеплодів різних культур. Поставлена задача вирішується завдяки тому, що, на кожному роторі, змонтованому вздовж рами комбайна, є секція ножів і секція очисників з гнучкими билами, при цьому відстань між секціями ножів і секціями очисників суміжних роторів послідовно збільшується на величину ширини кожної секції та монтажних зазорів між ними, починаючи з останнього ротора до першого, а кожен викопуючий робочий орган має сферичний вертикальний диск, встановлений під гострим кутом до напряму руху, та лижу з рихлячим елементом у формі трапеції або трикутника з загостреними гранями. Розміщення на кожному роторі секції ножів та секції очисників з гнучкими билами спрощує привід роторів - за рахунок відсутності редукторів і карданів Гука (по зрівнянню з прототипом). Відстань між секціями ножів і секціями очисників на кожному роторі забезпечує непересічність ножів і гнучких бил при обертах суміжних роторів. Виконання викопуючого робочого органу у вигляді сферичного вертикального диску, встановленого під гострим кутом до напряму руху, та лижі з рихлячим елементом у формі трапеції або трикутника з загостреними гранями, дозволяє теж спростити конструкцію комбайна і застосовувати його на збиранні коренеплодів різних культур. В цілому все це веде до спрощення конструкції, зменшення 4 маси і енергоємності комбайна універсального. Приклад виконання винаходу відображений у кресленнях на Фіг. 1-4. На Фіг. 1 - зображено комбайн універсальний вид збоку, на Фіг. 2 - те саме - вид зверху, на Фіг. 3 - лижа - вид збоку, на Фіг. 4 - лижа - вид зверху. Комбайн універсальний включає раму 1, копіюючі ґрунт колеса 2, змонтовані вздовж рами 1 горизонтальні ротори 3, на кожному з яких, спереду по ходу машини, закріплені секції ножів 4, за ними очисні секції 5 з гнучкими бичами 6, які створюють бітерні лопаті. Відстань між секціями ножів 4 і очисними секціями 5 суміжних роторів, послідовно збільшується на величину ширини кожної з секцій та монтажні зазори між ними, починаючи з останнього ротора до першого. За роторами 3 послідовно змонтовані дообрізувачі 7 головок коренеплодів з пасивними копірами 8 і пасивними ножами 9 на паралелограмній підвісці та викопуючі робочі органи 10, кожен з яких складається з сферичного вертикального диска 11, встановленого під гострим кутом до напряму руху, та лижі 12 з рихлячим елементом 13. Лижа 12 має прямокутовий переріз, її ніс 14 загнутий вгору і вбік від вертикальної полиці. Рихлячий елемент 13 лижі має форму зрізаної трапеції або трикутника з загостреними гранями, різьбовими з'єднаннями він закріплюється до вертикальної полиці лижі 12 з можливістю регулювання вздовж і вгору відносно її горизонтальної полиці за рахунок отворів, що передбачені на ньому та вертикальній полиці лижі. При роботі комбайна ротор 3 і дообрізувач 7 головок коренеплодів знаходяться над рядками коренеплодів, сферичний вертикальний диск 11 по одну сторону рядка, а лижа - по другу сторону рядка, при цьому лижа 12 своєю вертикальною стороною, через шар ґрунту, упирається в боки коренеплодів і не дає комбайну вийти з рядків. Технологічний процес роботи комбайна універсального при збиранні цукрових буряків виконується так. При включеному валі відбору потужності і руху комбайна вздовж рядків коренеплодів ротор 3, обертаючись, своїми ножами 4 зрізає гичку і викидає її на смугу попереднього проходу, а гнучкі бичі 6 б'ють своїми кінцями по головках коренеплодів і очищують їх від залишків гички, що зосталися після зрізу ножами 4, і теж викидають залишки гички на смугу попереднього проходу. У разі багаторядного виконання комбайна ротори 3 зрізають ножами 4 гичку і закидають її на суміжні рядки, міжряддя і смугу попереднього проходу, а гнучкі бичі 6 очищують головки коренеплодів від залишків гички і теж викидають їх на смугу попереднього проходу. При цьому гн учкі бичі 6 поєднані в бітерні лопаті створюють повітряний потік, який додає енергії для виносу гички і її залишків на смугу попереднього проходу. Дообрізувач 7 своїм копіром 8 копіює висоту головки коренеплоду і через паралелограмну підвіску установлює ніж 9 на задану висоту зрізу, який і зрізає головку кореня. Викопуючий робочий орган своїм сферичним диском 11 підкопує коренеплід з одного боку рядка, а рихлячий елемент 13 лижі 12 5 30832 протидіє боковому зусиллю диска 11 на коренеплід, рихле ґрунт з другого боку рядка і тим зменшує зв'язок коренеплоду з ґрунтом. Зажатий між диском 11 і вертикальною стороною лижі коренеплід піднімається вгору і викидається диском в міжряддя або на суміжний рядок. Водночас лижа своєю вертикальною полицею і рихлячим елементом 13 компенсує можливий зсув комбайна вбік, а загнутий носок 14 лижі попереджає травмування коренеплоду лижею і сприяє направленню комбайна вздовж рядків. Викопані коренеплоди підбираються агрегатомочищувачем і навантажуються в транспортні засоби; або підбираються вручну, це доцільно при збиранні штеклінгів - одночасно вибраковуються несортові коренеплоди. У разі роботи комбайна на збиранні кормових і столових буряків, моркви та штеклінгів гнучкі била 6 укорочуються, щоб не били по головках коренеплодів, або знімаються, дообрізувачі 7 головок коренеплодів переводяться в транспортне положення. Обрізка гички і викопування коренеплодів кормових і столових буряків, моркви та штеклінгів виконується так як описано вище. Таким чином, завдяки розташуванню секції ножів 4 і очисної секції 5 з гнучкими билами 6 на одному горизонтальному валу, розташованому вздовж рами 1 комбайна, значно спрощується конструкція машини, не потрібен шнек з його приводом, зменшується маса і енергоємність процесу збирання коренеплодів. Застосування викопуючого робочого органу 10 у вигляді сферичного вертикального диску 11 і лижі 12 з рихлячим елементом 13 забезпечує універсальність застосування комбайна на збиранні коренеплодів різних культур. 6
