Токарний багатоцільовий верстат

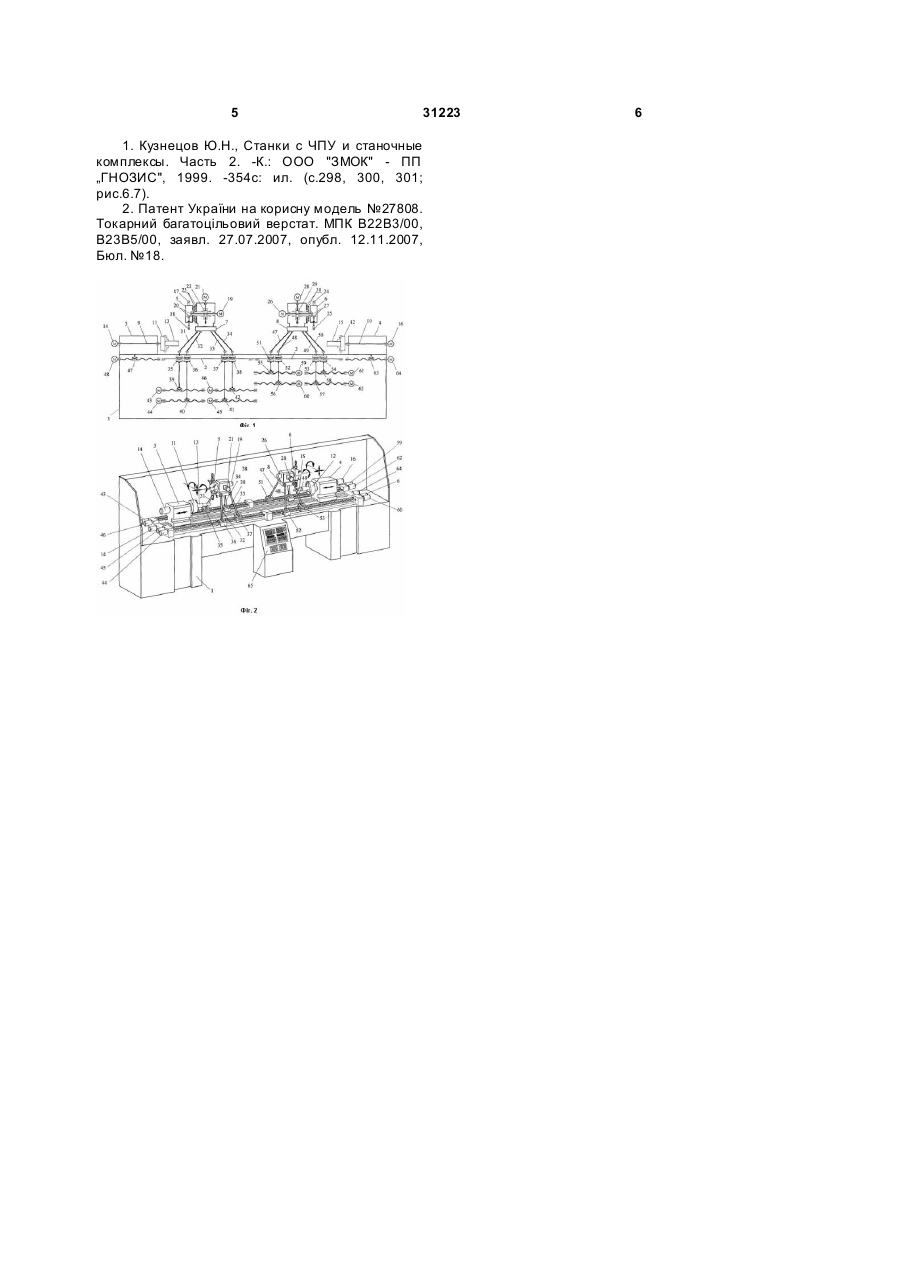

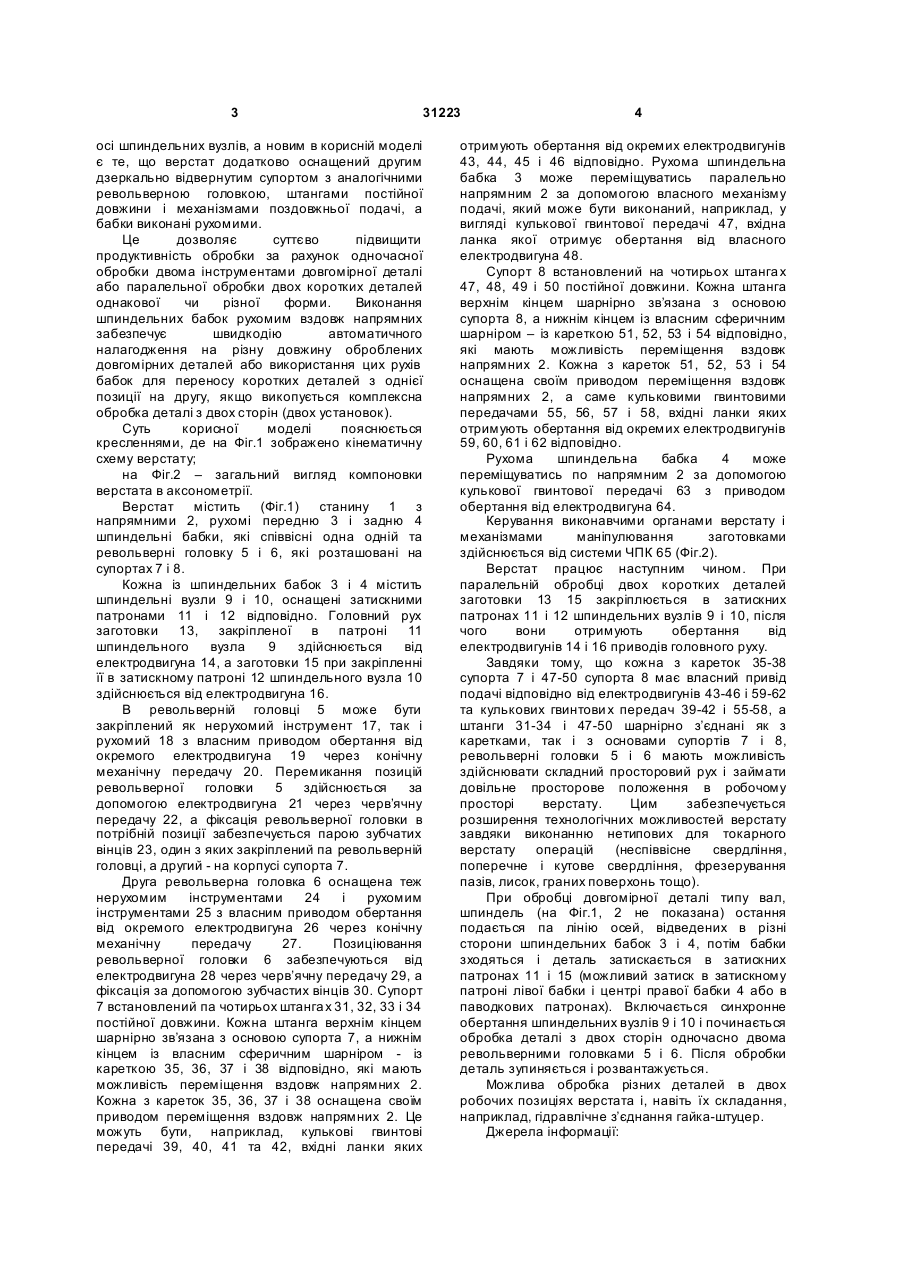

Токарний багатоцільовий верстат, що містить станину з напрямними, співвісні передню і задню 3 31223 осі шпиндельних вузлів, а новим в корисній моделі є те, що верстат додатково оснащений другим дзеркально відвернутим супортом з аналогічними револьверною головкою, штангами постійної довжини і механізмами поздовжньої подачі, а бабки виконані рухомими. Це дозволяє суттєво підвищити продуктивність обробки за рахунок одночасної обробки двома інструментами довгомірної деталі або паралельної обробки двох коротких деталей однакової чи різної форми. Виконання шпиндельних бабок рухомим вздовж напрямних забезпечує швидкодію автоматичного налагодження на різну довжину оброблених довгомірних деталей або використання цих рухів бабок для переносу коротких деталей з однієї позиції на другу, якщо викопується комплексна обробка деталі з двох сторін (двох установок). Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено кінематичну схему верстату; на Фіг.2 – загальний вигляд компоновки верстата в аксонометрії. Верстат містить (Фіг.1) станину 1 з напрямними 2, рухомі передню 3 і задню 4 шпиндельні бабки, які співвісні одна одній та револьверні головку 5 і 6, які розташовані на супортах 7 і 8. Кожна із шпиндельних бабок 3 і 4 містить шпиндельні вузли 9 і 10, оснащені затискними патронами 11 і 12 відповідно. Головний рух заготовки 13, закріпленої в патроні 11 шпиндельного вузла 9 здійснюється від електродвигуна 14, а заготовки 15 при закріпленні її в затискному патроні 12 шпиндельного вузла 10 здійснюється від електродвигуна 16. В револьверній головці 5 може бути закріплений як нерухомий інструмент 17, так і рухомий 18 з власним приводом обертання від окремого електродвигуна 19 через конічну механічну передачу 20. Перемикання позицій револьверної головки 5 здійснюється за допомогою електродвигуна 21 через черв’ячну передачу 22, а фіксація револьверної головки в потрібній позиції забезпечується парою зубчатих вінців 23, один з яких закріплений па револьверній головці, а другий - на корпусі супорта 7. Друга револьверна головка 6 оснащена теж нерухомим інструментами 24 і рухомим інструментами 25 з власним приводом обертання від окремого електродвигуна 26 через конічну механічну передачу 27. Позиціювання револьверної головки 6 забезпечуються від електродвигуна 28 через черв’ячну передачу 29, а фіксація за допомогою зубчастих вінців 30. Супорт 7 встановлений па чотирьох штанга х 31, 32, 33 і 34 постійної довжини. Кожна штанга верхнім кінцем шарнірно зв’язана з основою супорта 7, а нижнім кінцем із власним сферичним шарніром - із кареткою 35, 36, 37 і 38 відповідно, які мають можливість переміщення вздовж напрямних 2. Кожна з кареток 35, 36, 37 і 38 оснащена своїм приводом переміщення вздовж напрямних 2. Це можуть бути, наприклад, кулькові гвинтові передачі 39, 40, 41 та 42, вхідні ланки яких 4 отримують обертання від окремих електродвигунів 43, 44, 45 і 46 відповідно. Рухома шпиндельна бабка 3 може переміщуватись паралельно напрямним 2 за допомогою власного механізму подачі, який може бути виконаний, наприклад, у вигляді кулькової гвинтової передачі 47, вхідна ланка якої отримує обертання від власного електродвигуна 48. Супорт 8 встановлений на чотирьох штанга х 47, 48, 49 і 50 постійної довжини. Кожна штанга верхнім кінцем шарнірно зв’язана з основою супорта 8, а нижнім кінцем із власним сферичним шарніром – із кареткою 51, 52, 53 і 54 відповідно, які мають можливість переміщення вздовж напрямних 2. Кожна з кареток 51, 52, 53 і 54 оснащена своїм приводом переміщення вздовж напрямних 2, а саме кульковими гвинтовими передачами 55, 56, 57 і 58, вхідні ланки яких отримують обертання від окремих електродвигунів 59, 60, 61 і 62 відповідно. Рухома шпиндельна бабка 4 може переміщуватись по напрямним 2 за допомогою кулькової гвинтової передачі 63 з приводом обертання від електродвигуна 64. Керування виконавчими органами верстату і механізмами маніпулювання заготовками здійснюється від системи ЧПК 65 (Фіг.2). Верстат працює наступним чином. При паралельній обробці двох коротких деталей заготовки 13 15 закріплюється в затискних патронах 11 і 12 шпиндельних вузлів 9 і 10, після чого вони отримують обертання від електродвигунів 14 і 16 приводів головного руху. Завдяки тому, що кожна з кареток 35-38 супорта 7 і 47-50 супорта 8 має власний привід подачі відповідно від електродвигунів 43-46 і 59-62 та кулькових гвинтови х передач 39-42 і 55-58, а штанги 31-34 і 47-50 шарнірно з’єднані як з каретками, так і з основами супортів 7 і 8, револьверні головки 5 і 6 мають можливість здійснювати складний просторовий рух і займати довільне просторове положення в робочому просторі верстату. Цим забезпечується розширення технологічних можливостей верстату завдяки виконанню нетипових для токарного верстату операцій (неспіввісне свердління, поперечне і кутове свердління, фрезерування пазів, лисок, граних поверхонь тощо). При обробці довгомірної деталі типу вал, шпиндель (на Фіг.1, 2 не показана) остання подається па лінію осей, відведених в різні сторони шпиндельних бабок 3 і 4, потім бабки зходяться і деталь затискається в затискних патронах 11 і 15 (можливий затиск в затискному патроні лівої бабки і центрі правої бабки 4 або в паводкових патронах). Включається синхронне обертання шпиндельних вузлів 9 і 10 і починається обробка деталі з двох сторін одночасно двома револьверними головками 5 і 6. Після обробки деталь зупиняється і розвантажується. Можлива обробка різних деталей в двох робочих позиціях верстата і, навіть їх складання, наприклад, гідравлічне з’єднання гайка-штуцер. Джерела інформації: 5 31223 1. Кузнецов Ю.Н., Станки с ЧПУ и станочные комплексы. Часть 2. -К.: ООО "ЗМОК" - ПП „ГНОЗИС", 1999. -354с: ил. (с.298, 300, 301; рис.6.7). 2. Патент України на корисну модель №27808. Токарний багатоцільовий верстат. MПК B22B3/00, B23B5/00, заявл. 27.07.2007, опубл. 12.11.2007, Бюл. №18. 6
