Зубчаста пружна муфта
Номер патенту: 31224
Опубліковано: 25.03.2008
Автори: Драч Андрій Олегович, Тривайло Михайло Семенович, Солтанніа Бабак
Формула / Реферат
Зубчаста пружна муфта, що містить ведучу зубчасту півмуфту і розташовану в ній ведену півмуфту з розміщеними в її отворах шестернями для взаємодії з зубцями ведучої півмуфти, розміщені в шестернях і односторонньо приєднані до них пружні елементи у вигляді циліндричних пружин з відігнутими кінцями, а також тримач пружин, яка відрізняється тим, що тримач має плоску форму і виконаний у вигляді вільно розташованої між півмуфтами рухомої шайби з отворами, а протилежні прилеглим до шестерень відігнуті кінці пружин розміщені в отворах шайби.
Текст

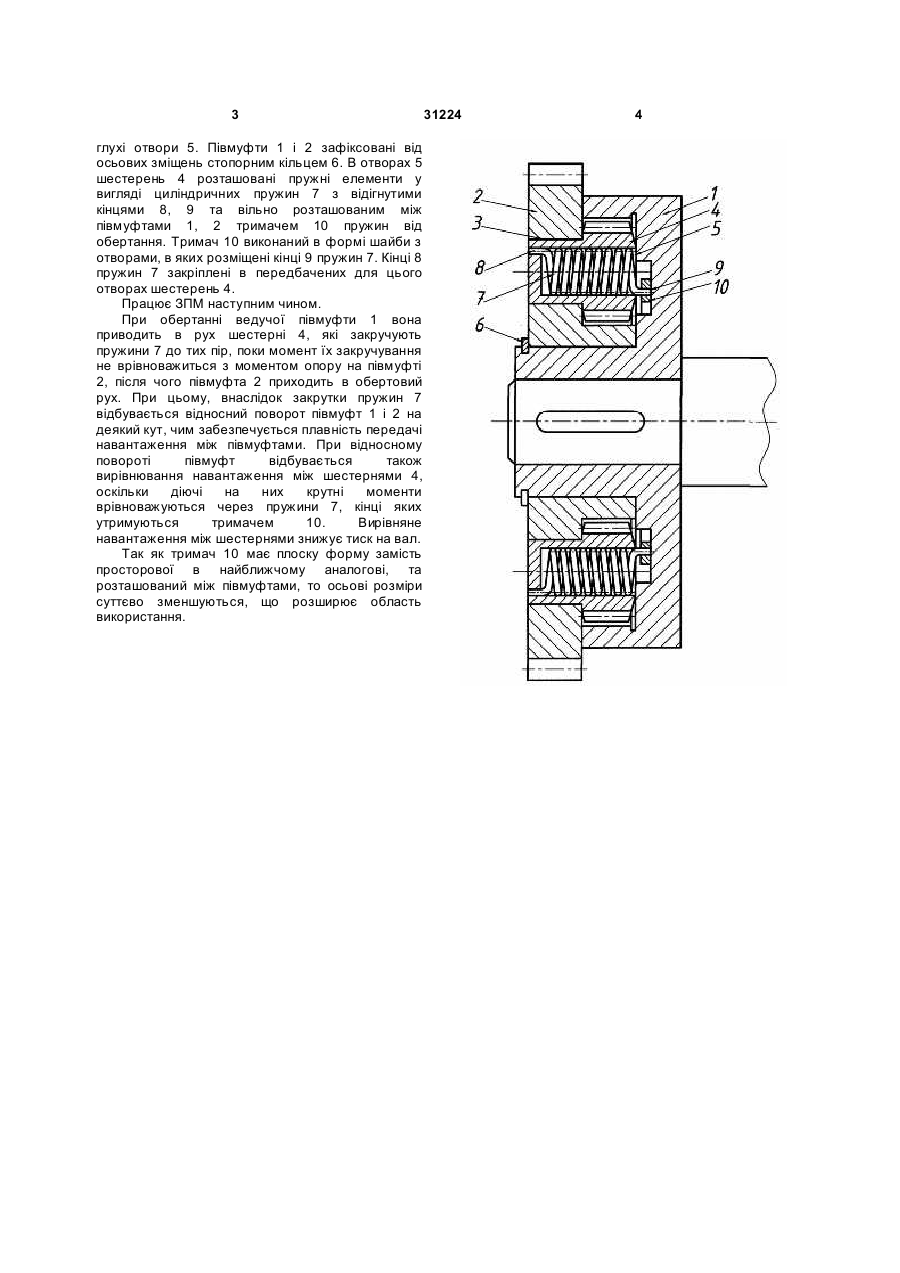

Зубчаста пружна муфта, що містить ведучу зубчасту півмуфту і розташовану в ній ведену півмуфту з розміщеними в її отворах шестернями для взаємодії з зубцями ведучої півмуфти, розміщені в шестернях і односторонньо приєднані до них пружні елементи у вигляді циліндричних пружин з відігнутими кінцями, а також тримач пружин, яка відрізняється тим, що тримач має плоску форму і виконаний у вигляді вільно розташованої між півмуфтами рухомої шайби з отворами, а протилежні прилеглим до шестерень відігнуті кінці пружин розміщені в отворах шайби. (19) (21) u200714700 (22) 25.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, СОЛТАННІА БАБАК, ДРАЧ АНДРІЙ ОЛЕГОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 глухі отвори 5. Півмуфти 1 і 2 зафіксовані від осьових зміщень стопорним кільцем 6. В отворах 5 шестерень 4 розташовані пружні елементи у вигляді циліндричних пружин 7 з відігнутими кінцями 8, 9 та вільно розташованим між півмуфтами 1, 2 тримачем 10 пружин від обертання. Тримач 10 виконаний в формі шайби з отворами, в яких розміщені кінці 9 пружин 7. Кінці 8 пружин 7 закріплені в передбачених для цього отворах шестерень 4. Працює ЗПМ наступним чином. При обертанні ведучої півмуфти 1 вона приводить в рух шестерні 4, які закручують пружини 7 до тих пір, поки момент їх закручування не врівноважиться з моментом опору на півмуфті 2, після чого півмуфта 2 приходить в обертовий рух. При цьому, внаслідок закрутки пружин 7 відбувається відносний поворот півмуфт 1 і 2 на деякий кут, чим забезпечується плавність передачі навантаження між півмуфтами. При відносному повороті півмуфт відбувається також вирівнювання навантаження між шестернями 4, оскільки діючі на них крутні моменти врівноважуються через пружини 7, кінці яких утримуються тримачем 10. Вирівняне навантаження між шестернями знижує тиск на вал. Так як тримач 10 має плоску форму замість просторової в найближчому аналогові, та розташований між півмуфтами, то осьові розміри суттєво зменшуються, що розширює область використання. 31224 4
ДивитисяДодаткова інформація
Назва патенту англійськоюGear-type flexible coupling
Автори англійськоюTryvailo Mykhailo Semenovych, Soltannia Babak, Drach Andrii Olehovych
Назва патенту російськоюЗубчатая упругая муфта
Автори російськоюТривайло Михаил Семенович, Солтанниа Бабак, Драч Андрей Олегович
МПК / Мітки
МПК: F16D 3/00
Мітки: зубчаста, муфта, пружна
