Метальна оперена міна

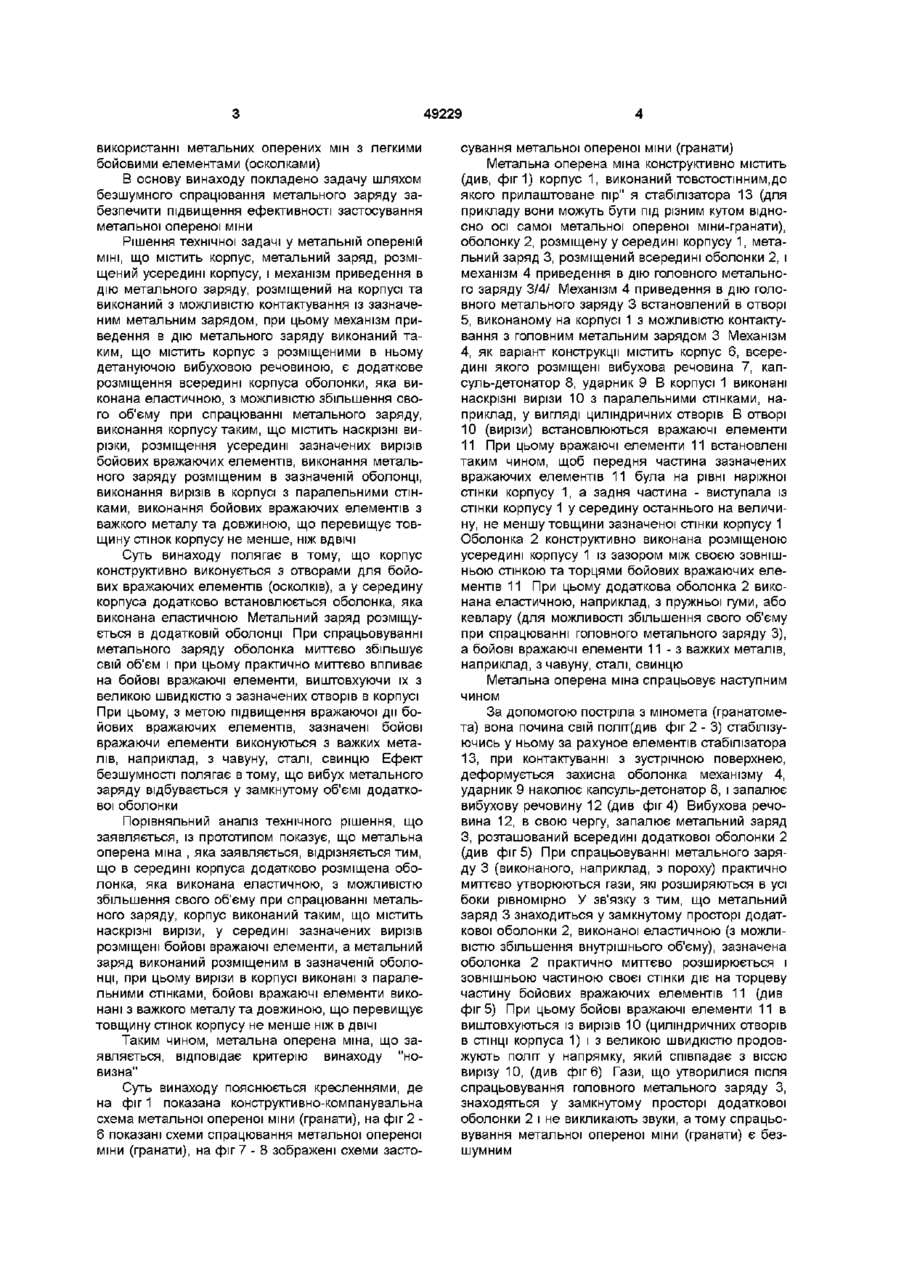

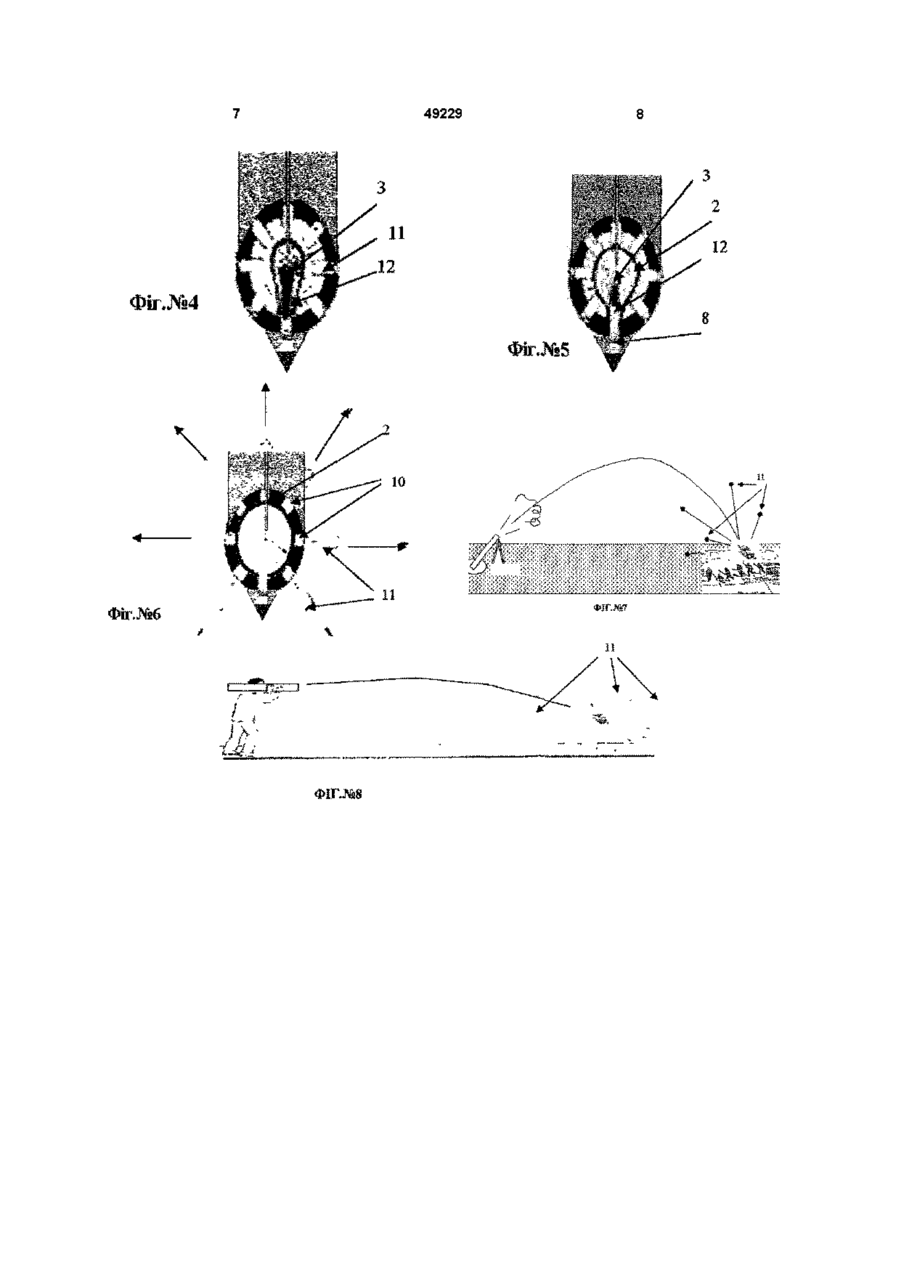

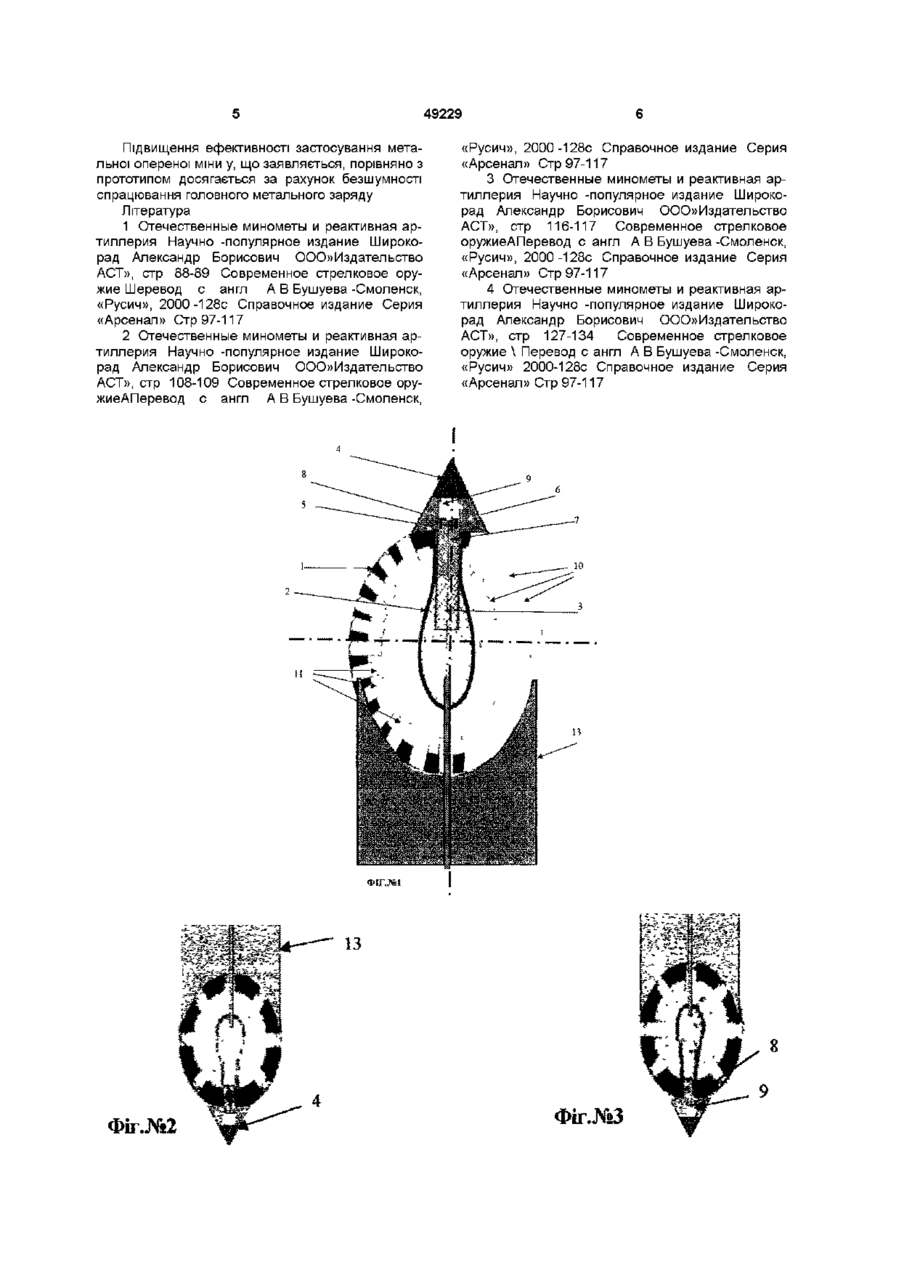

Метальна оперена міна, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, кап сулем-детонатором, ударником, яка відрізняється тим, що всередині корпусу додатково розміщена оболонка, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, корпус виконаний таким, що містить наскрізні вирізи, усередині зазначених вирізів розміщені бойові вражаючі елементи, а метальний заряд виконаний розміщеним в зазначеній оболонці, при цьому вирізи в корпусі виконані з паралельними стінками, бойові вражаючі елементи виконані з важкого металу та довжиною, що перевищує товщину стінок корпусу не Винахід відноситься до галузі озброєння, зокрема, до метальних оперених мін (гранат), а саме до метальних оперених мін (гранат) з безшумним спрацюванням вибухової речовини (заряду) Відома метальних оперена міна , що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, запалом-детонатором, та ударником [1] Недоліками відомої метальної опереної міни є те, що спрацювання метальної міни супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Також до недоліків метальної міни можливо віднести і те, що вона містить корпус, виконаний з чавуну, що призводить до появи осколків малих розмірів, що мають у свою чергу недостатню вбивчу силу Відома метальна оперена міна, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, запалом-детонатором, та ударником [2] Недоліками відомої метальної опереної міни є те, що спрацювання метальної опереної міни супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Також до недоліків метальної оперенної міни можливо віднести і те, що вона містить корпус, виконаний з чавуну, що призводить до появи осколків малих розмірів, що мають у свою чергу недостатню вбивчу силу Найбільш близьким технічним рішенням, обраним за прототип, є метальна оперена міна, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, та запалом-вибухачем, [3] Недоліками метальної опереної міни, обраної за прототип, є те, що спрацювання метальної опереної міни, супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним При цьому при проведенні спеціальних операцій треба забезпечити поразку ЦІЛІ З великою вірогідністю, що не завжди можливо при менше ніж ВДВІЧІ. 49229 використанні метальних оперених мін з легкими бойовими елементами (осколками) В основу винаходу покладено задачу шляхом безшумного спрацювання метального заряду забезпечити підвищення ефективності застосування метальної опереної міни Рішення технічної задачі у метальній опереній МІНІ, що містить корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому детануючою вибуховою речовиною, є додаткове розміщення всередині корпуса оболонки, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, виконання корпусу таким, що містить наскрізні вирізки, розміщення усередині зазначених вирізів бойових вражаючих елементів, виконання метального заряду розміщеним в зазначеній оболонці, виконання вирізів в корпусі з паралельними стінками, виконання бойових вражаючих елементів з важкого металу та довжиною, що перевищує товщину стінок корпусу не менше, ніж ВДВІЧІ Суть винаходу полягає в тому, що корпус конструктивно виконується з отворами для бойових вражаючих елементів (осколків), а у середину корпуса додатково встановлюється оболонка, яка виконана еластичною Метальний заряд розміщується в додатковій оболонці При спрацьовуванні метального заряду оболонка миттєво збільшує свій об'єм і при цьому практично миттєво впливає на бойові вражаючі елементи, виштовхуючи їх з великою швидкістю з зазначених отворів в корпусі При цьому, з метою підвищення вражаючої дії бойових вражаючих елементів, зазначені бойові вражаючи елементи виконуються з важких металів, наприклад, з чавуну, сталі, свинцю Ефект безшумності полягає втому, що вибух метального заряду відбувається у замкнутому об'ємі додаткової оболонки Порівняльний аналіз технічного рішення, що заявляється, із прототипом показує, що метальна оперена міна , яка заявляється, відрізняється тим, що в середині корпуса додатково розміщена оболонка, яка виконана еластичною, з можливістю збільшення свого об'єму при спрацюванні метального заряду, корпус виконаний таким, що містить наскрізні вирізи, у середині зазначених вирізів розміщені бойові вражаючі елементи, а метальний заряд виконаний розміщеним в зазначеній оболонці, при цьому вирізи в корпусі виконані з паралельними стінками, бойові вражаючі елементи виконані з важкого металу та довжиною, що перевищує товщину стінок корпусу не менше ніж в ДВІЧІ Таким чином, метальна оперена міна, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 показана конструктивно-компанувальна схема метальної опереної міни (гранати), на фіг 2 6 показані схеми спрацювання метальної опереної міни (гранати), на фіг 7 - 8 зображені схеми засто сування метальної опереної міни (гранати) Метальна оперена міна конструктивно містить (див, фіг1) корпус 1, виконаний товстостінним,до якого прилаштоване пір" я стабілізатора 13 (для прикладу вони можуть бути під різним кутом відносно осі самої метальної опереної міни-гранати), оболонку 2, розміщену у середині корпусу 1, метальний заряд 3, розміщений всередині оболонки 2, і механізм 4 приведення в дію головного метального заряду 3/4/ Механізм 4 приведення в дію головного метального заряду 3 встановлений в отворі 5, виконаному на корпусі 1 з можливістю контактування з головним метальним зарядом 3 Механізм 4, як варіант конструкції містить корпус 6, всередині якого розміщені вибухова речовина 7, капсуль-детонатор 8, ударник 9 В корпусі 1 виконані наскрізні вирізи 10 з паралельними стінками, наприклад, у вигляді циліндричних отворів В отворі 10 (вирізи) встановлюються вражаючі елементи 11 При цьому вражаючі елементи 11 встановлені таким чином, щоб передня частина зазначених вражаючих елементів 11 була на рівні наріжної стінки корпусу 1, а задня частина - виступала із стінки корпусу 1 у середину останнього на величину, не меншу товщини зазначеної стінки корпусу 1 Оболонка 2 конструктивно виконана розміщеною усередині корпусу 1 із зазором між своєю зовнішньою стінкою та торцями бойових вражаючих елементів 11 При цьому додаткова оболонка 2 виконана еластичною, наприклад, з пружньої гуми, або кевлару (для можливості збільшення свого об'єму при спрацюванні головного метального заряду 3), а бойові вражаючі елементи 11 - з важких металів, наприклад, з чавуну, сталі, свинцю Метальна оперена міна спрацьовує наступним чином За допомогою постріла з міномета (гранатомета) вона почина свій політ(див фіг 2 - 3) стабілізуючись у ньому за рахуное елементів стабілізатора 13, при контактуванні з зустрічною поверхнею, деформується захисна оболонка механізму 4, ударник 9 наколює капсуль-детонатор 8, і запалює вибухову речовину 12 (див фіг 4) Вибухова речовина 12, в свою чергу, запалює метальний заряд З, розташований всередині додаткової оболонки 2 (див фіг 5) При спрацьовуванні метального заряду 3 (виконаного, наприклад, з пороху) практично миттєво утворюються гази, які розширяються в усі боки рівномірно У зв'язку з тим, що метальний заряд 3 знаходиться у замкнутому просторі додаткової оболонки 2, виконаної еластичною (з можливістю збільшення внутрішнього об'єму), зазначена оболонка 2 практично миттєво розширюється і зовнішньою частиною своєї стінки діє на торцеву частину бойових вражаючих елементів 11 (див фіг 5) При цьому бойові вражаючі елементи 11 в виштовхуються із вирізів 10 (циліндричних отворів в СТІНЦІ корпуса 1) і з великою швидкістю продовжують політ у напрямку, який співпадає з віссю вирізу 10, (див фіг 6) Гази, що утворилися після спрацьовування головного метального заряду З, знаходяться у замкнутому просторі додаткової оболонки 2 і не викликають звуки, а тому спрацьовування метальної опереної міни (гранати) є безшумним 49229 Підвищення ефективності застосування метальної опереної міни у, що заявляється, порівняно з прототипом досягається за рахунок безшумності спрацювання головного метального заряду Література 1 Отечественные минометы и реактивная артиллерия Научно -популярное издание Широкорад Александр Борисович ООО»Издательство ACT», стр 88-89 Современное стрелковое оружие Шеревод с англ А В Бушуева -Смоленск, «Русич», 2000-128с Справочное издание Серия «Арсенал» Стр 97-117 2 Отечественные минометы и реактивная артиллерия Научно -популярное издание Широкорад Александр Борисович ООО»Издательство ACT», стр 108-109 Современное стрелковое оружиеАПеревод с англ А В Бушуева -Смоленск, «Русич», 2000-128с Справочное издание Серия «Арсенал» Стр 97-117 3 Отечественные минометы и реактивная артиллерия Научно -популярное издание Широкорад Александр Борисович ООО»Издательство ACT», стр 116-117 Современное стрелковое оружиеАПеревод с англ А В Бушуева -Смоленск, «Русич», 2000-128с Справочное издание Серия «Арсенал» Стр 97-117 4 Отечественные минометы и реактивная артиллерия Научно -популярное издание Широкорад Александр Борисович ООО»Издательство ACT», стр 127-134 Современное стрелковое оружие \ Перевод с англ А В Бушуева -Смоленск, «Русич» 2000-128с Справочное издание Серия «Арсенал» Стр 97-117 Ф1Г.№1 із Фіг.№2 Фіг.№3 49229 Фіг.№4 її Фіг.№б ФІГ.Л&7
