Перетворювач іржі

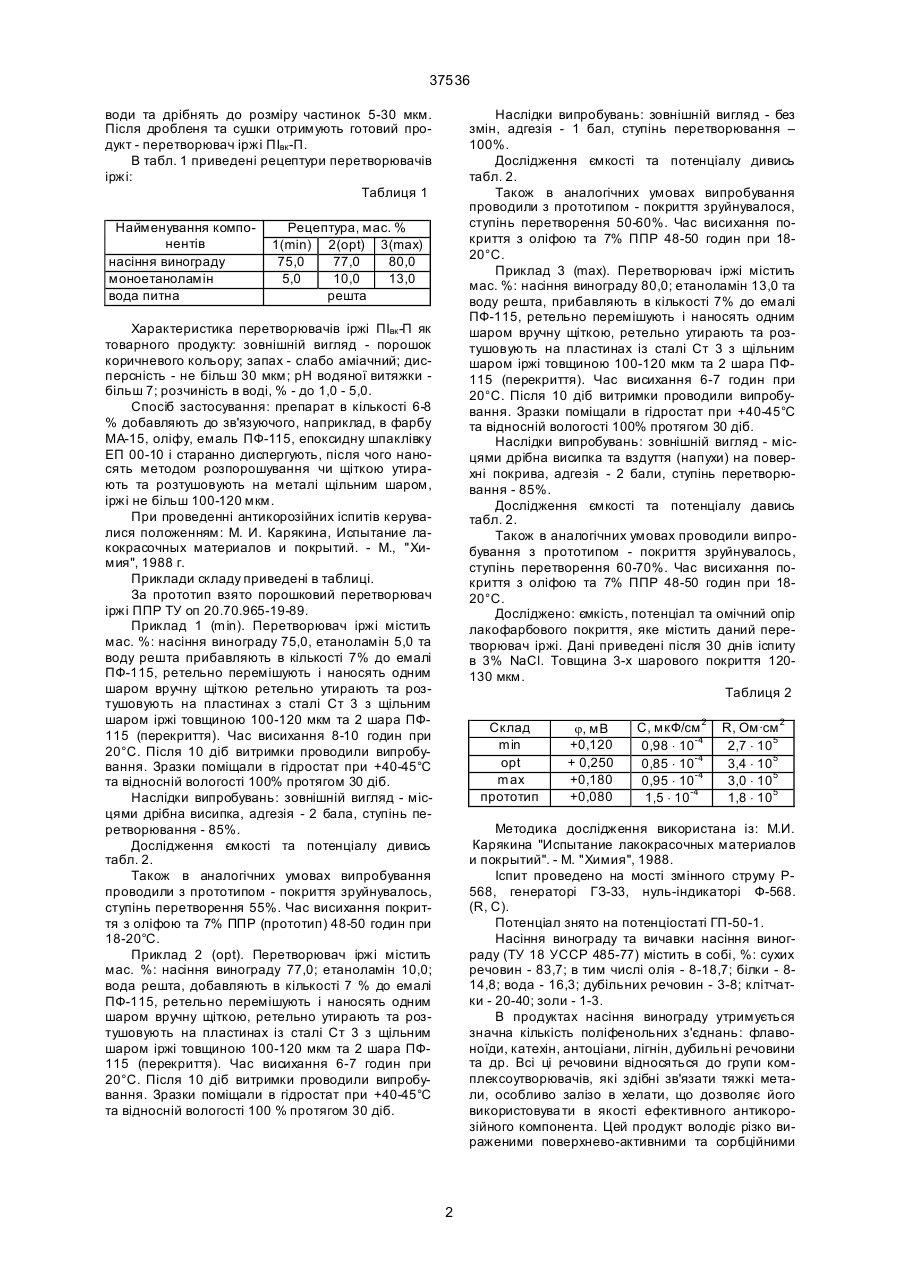

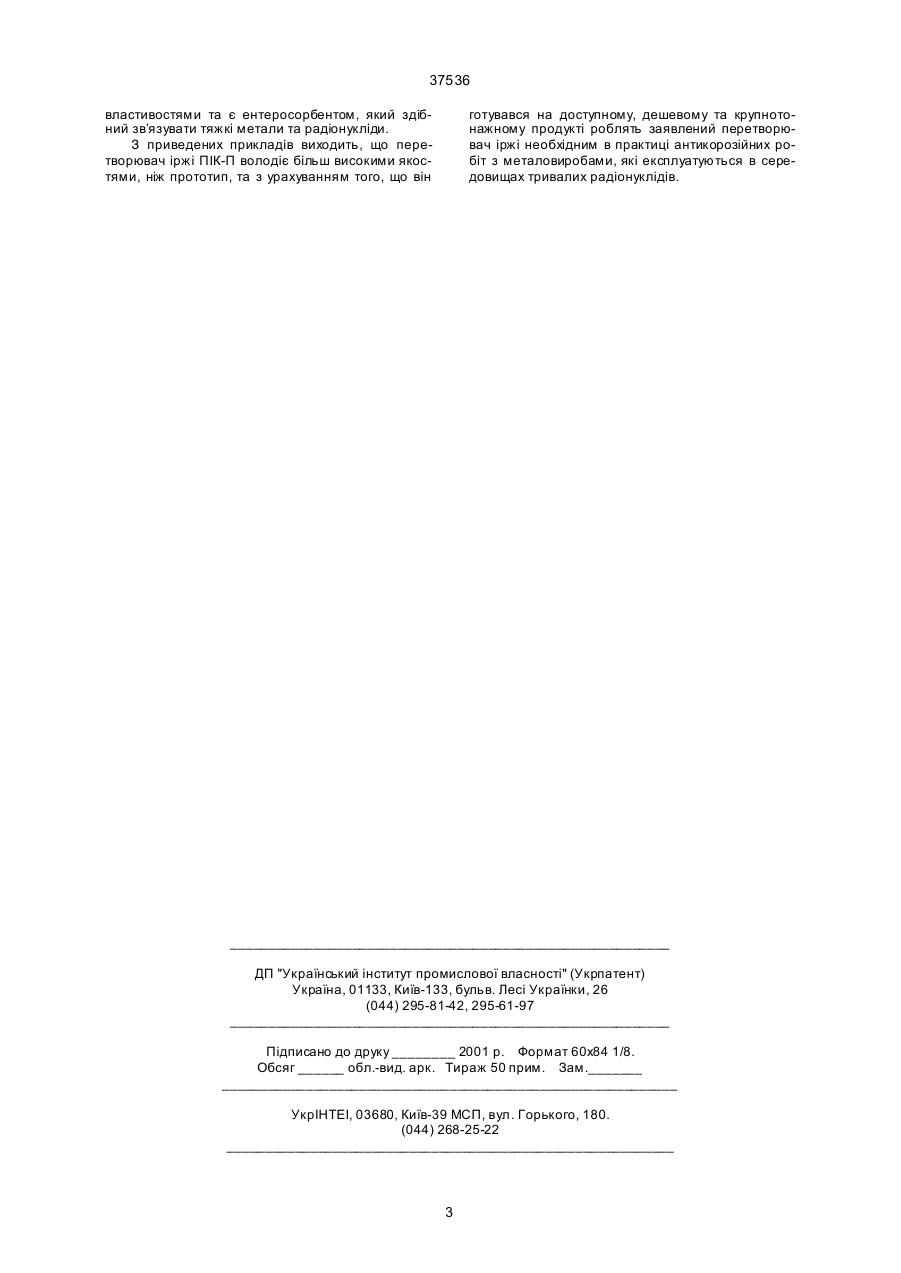

Перетворювач іржі, що містить комплексоутворювач-модифікатор, амінну добавку і воду, який відрізняється тим, що як комплексоутворювач-модифікатор використовують насіння винограду, а як амінну добавку - моноетаноламін та воду питн у, при наступних співвідношеннях інгредієнтів, мас. %: насіння винограду 75,0 - 80,0; моноетаноламін 5,0 - 13,0; вода питна решта. (19) (21) 99084576 (22) 10.08.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Форостян Юрій Миколайович, Чигиринець Олена Едуардівна, Єрофеєв Віталій Андрійович, Ковальов Миколай Ілліч, Пилипченко Іван Іванович (73) Форостян Юрій Миколайович 37536 води та дрібнять до розміру частинок 5-30 мкм. Після дробленя та сушки отримують готовий продукт - перетворювач іржі ПІвк -П. В табл. 1 приведені рецептури перетворювачів іржі: Таблиця 1 Найменування компонентів насіння винограду моноетаноламін вода питна Наслідки випробувань: зовнішній вигляд - без змін, адгезія - 1 бал, ступінь перетворювання – 100%. Дослідження ємкості та потенціалу дивись табл. 2. Також в аналогічних умовах випробування проводили з прототипом - покриття зруйнувалося, ступінь перетворення 50-60%. Час висихання покриття з оліфою та 7% ППР 48-50 годин при 1820°С. Приклад 3 (max). Перетворювач іржі містить мас. %: насіння винограду 80,0; етаноламін 13,0 та воду решта, прибавляють в кількості 7% до емалі ПФ-115, ретельно перемішують і наносять одним шаром вручну щіткою, ретельно утирають та розтушовують на пластинах із сталі Ст 3 з щільним шаром іржі товщиною 100-120 мкм та 2 шара ПФ115 (перекриття). Час висихання 6-7 годин при 20°С. Після 10 діб витримки проводили випробування. Зразки поміщали в гідростат при +40-45°С та відносній вологості 100% протягом 30 діб. Наслідки випробувань: зовнішній вигляд - місцями дрібна висипка та вздуття (напухи) на поверхні покрива, адгезія - 2 бали, ступінь перетворювання - 85%. Дослідження ємкості та потенціалу давись табл. 2. Також в аналогічних умовах проводили випробування з прототипом - покриття зруйнувалось, ступінь перетворення 60-70%. Час висихання покриття з оліфою та 7% ППР 48-50 годин при 1820°С. Досліджено: ємкість, потенціал та омічний опір лакофарбового покриття, яке містить даний перетворювач іржі. Дані приведені після 30 днів іспиту в 3% NaCl. Товщина 3-х шарового покриття 120130 мкм. Таблиця 2 Рецептура, мас. % 1(min) 2(opt) 3(max) 75,0 77,0 80,0 5,0 10,0 13,0 решта Характеристика перетворювачів іржі ПІвк -П як товарного продукту: зовнішній вигляд - порошок коричневого кольору; запах - слабо аміачний; дисперсність - не більш 30 мкм; pH водяної витяжки більш 7; розчиність в воді, % - до 1,0 - 5,0. Спосіб застосування: препарат в кількості 6-8 % добавляють до зв'язуючого, наприклад, в фарбу МА-15, оліфу, емаль ПФ-115, епоксидну шпаклівку ЕП 00-10 і старанно диспергують, після чого наносять методом розпорошування чи щіткою утирають та розтушовують на металі щільним шаром, іржі не більш 100-120 мкм. При проведенні антикорозійних іспитів керувалися положенням: М. И. Карякина, Испытание лакокрасочных материалов и покрытий. - М., "Химия", 1988 г. Приклади складу приведені в таблиці. За прототип взято порошковий перетворювач іржі ППР ТУ оп 20.70.965-19-89. Приклад 1 (min). Перетворювач іржі містить мас. %: насіння винограду 75,0, етаноламін 5,0 та воду решта прибавляють в кількості 7% до емалі ПФ-115, ретельно перемішують і наносять одним шаром вручну щіткою ретельно утирають та розтушовують на пластинах з сталі Ст 3 з щільним шаром іржі товщиною 100-120 мкм та 2 шара ПФ115 (перекриття). Час висихання 8-10 годин при 20°С. Після 10 діб витримки проводили випробування. Зразки поміщали в гідростат при +40-45°С та відносній вологості 100% протягом 30 діб. Наслідки випробувань: зовнішній вигляд - місцями дрібна висипка, адгезія - 2 бала, ступінь перетворювання - 85%. Дослідження ємкості та потенціалу дивись табл. 2. Також в аналогічних умовах випробування проводили з прототипом - покриття зруйнувалось, ступінь перетворення 55%. Час висихання покриття з оліфою та 7% ППР (прототип) 48-50 годин при 18-20°С. Приклад 2 (opt). Перетворювач іржі містить мас. %: насіння винограду 77,0; етаноламін 10,0; вода решта, добавляють в кількості 7 % до емалі ПФ-115, ретельно перемішують і наносять одним шаром вручну щіткою, ретельно утирають та розтушовують на пластинах із сталі Ст 3 з щільним шаром іржі товщиною 100-120 мкм та 2 шара ПФ115 (перекриття). Час висихання 6-7 годин при 20°С. Після 10 діб витримки проводили випробування. Зразки поміщали в гідростат при +40-45°С та відносній вологості 100 % протягом 30 діб. Склад min opt max прототип j, мВ +0,120 + 0,250 +0,180 +0,080 С, мкФ/см 2 0,98 × 10-4 0,85 × 10-4 0,95 × 10-4 1,5 × 10-4 R, Ом·см 2 2,7 × 105 3,4 × 105 3,0 × 105 1,8 × 105 Методика дослідження використана із: М.И. Карякина "Испытание лакокрасочных материалов и покрытий". - М. "Химия", 1988. Іспит проведено на мості змінного струму Р568, генераторі ГЗ-33, нуль-індикаторі Ф-568. (R, С). Потенціал знято на потенціостаті ГП-50-1. Насіння винограду та вичавки насіння винограду (ТУ 18 УССР 485-77) містить в собі, %: сухих речовин - 83,7; в тим числі олія - 8-18,7; білки - 814,8; вода - 16,3; дубільних речовин - 3-8; клітчатки - 20-40; золи - 1-3. В продуктах насіння винограду утримується значна кількість поліфенольних з'єднань: флавоноїди, катехін, антоціани, лігнін, дубильні речовини та др. Всі ці речовини відносяться до групи комплексоутворювачів, які здібні зв'язати тяжкі метали, особливо залізо в хелати, що дозволяє його використовува ти в якості ефективного антикорозійного компонента. Цей продукт володіє різко вираженими поверхнево-активними та сорбційними 2 37536 властивостями та є ентеросорбентом, який здібний зв’язувати тяжкі метали та радіонукліди. З приведених прикладів виходить, що перетворювач іржі ПІК-П володіє більш високими якостями, ніж прототип, та з урахуванням того, що він готувався на доступному, дешевому та крупнотонажному продукті роблять заявлений перетворювач іржі необхідним в практиці антикорозійних робіт з металовиробами, які експлуатуються в середовищах тривалих радіонуклідів. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
