Розпушувач

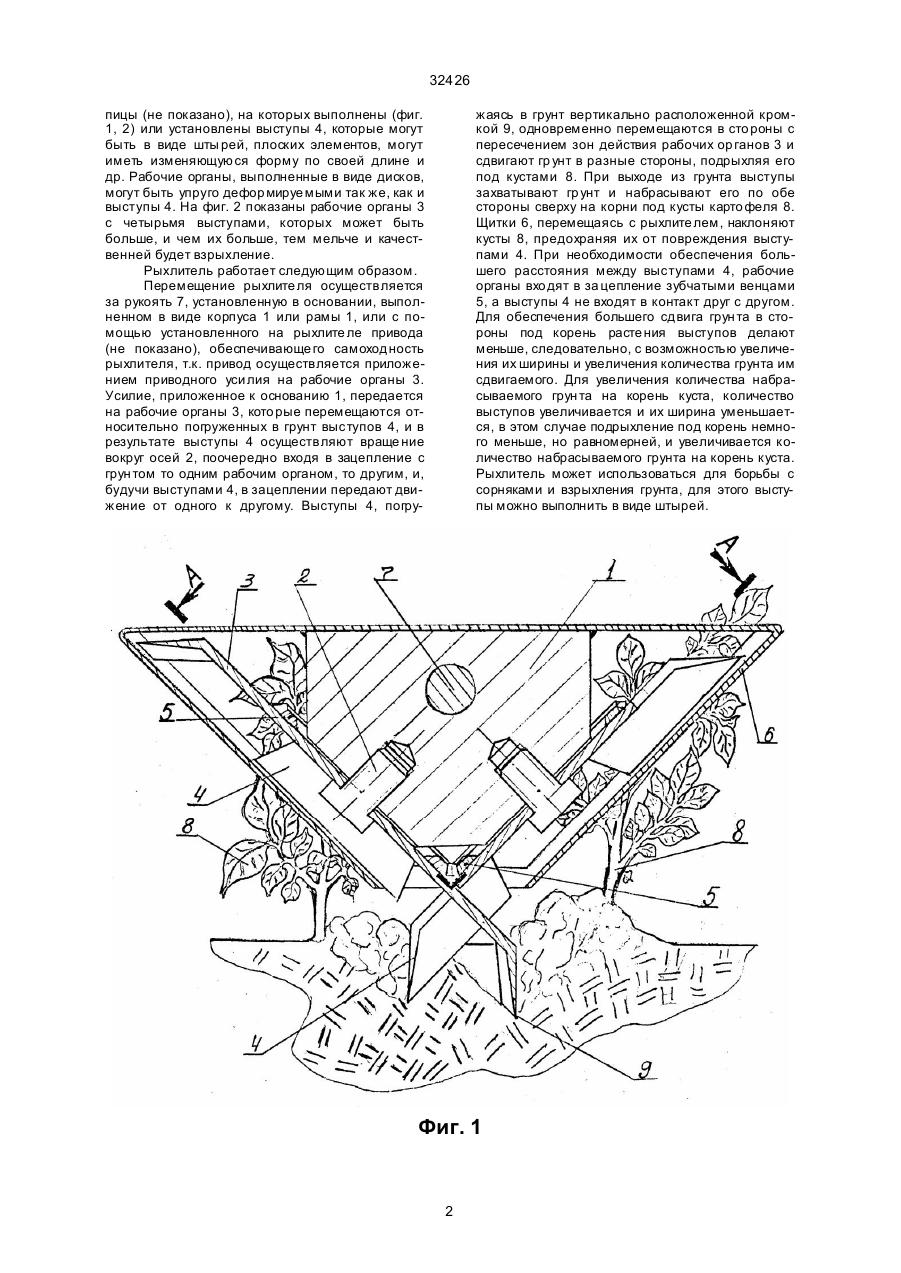

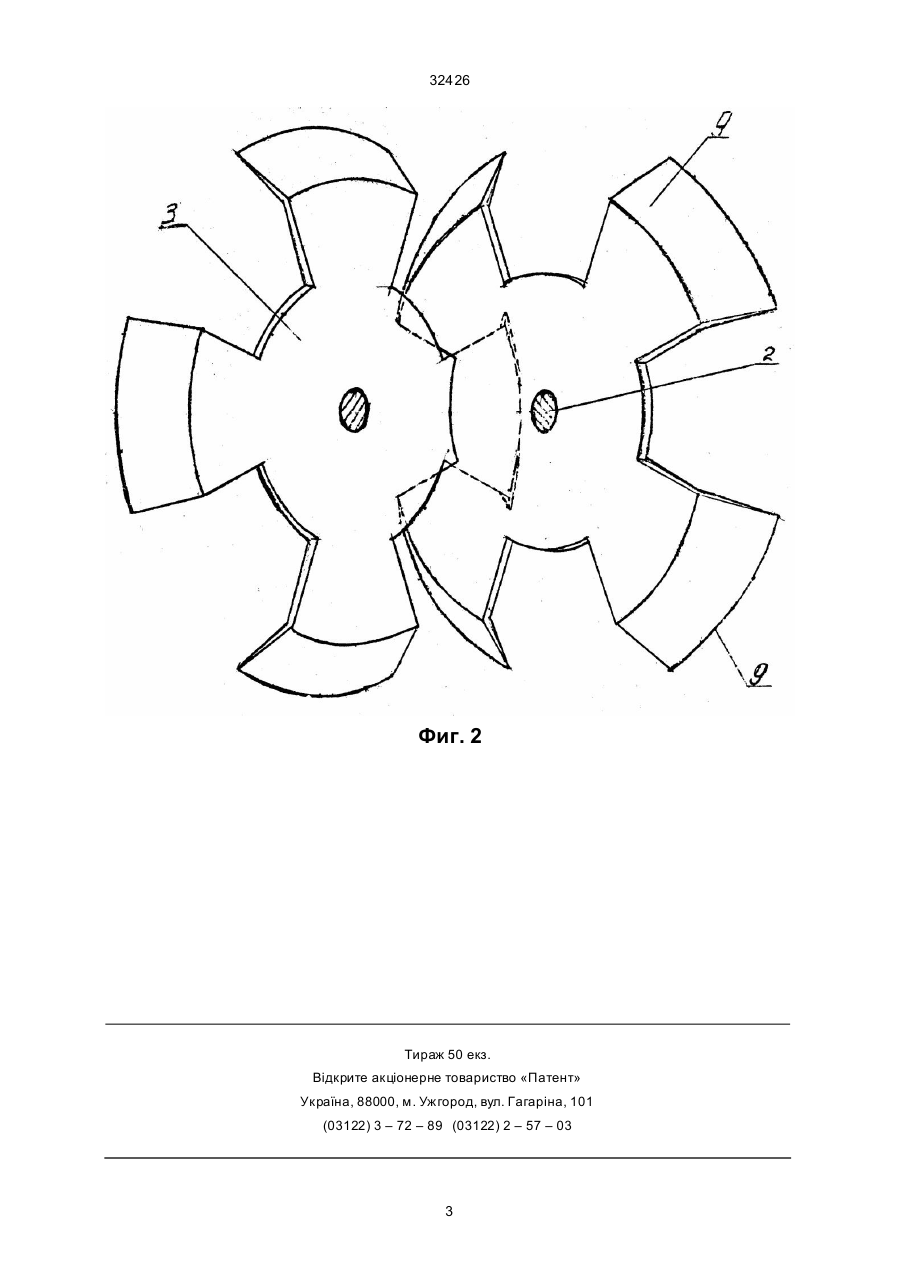

Рыхлитель, содержащий основание с наклонными осями, на которых установлены рабочие органы, рыхлящие элементы которых расположены под углом к плоскости вращения рабочих органов, отличающийся тем, что рыхлящие элементы одного рабочего органа установлены с возможностью перемещения в пространстве между рыхлящими элементами другого рабочего органа. В.Ш. (13) 32426 (11) UA тупами на одном рабочем органе, расположенными сквозь пространство между выступами на вто ром рабочем органе с возможностью перемеще ния (сдвига и насыпки) грунта в разные стороны. На фиг. 1 показан вариант выполнения рыхлителя; на фиг. 2 показано сечение А–А по фиг. 1. Рыхлитель содержит основание (корпус или раму) 1 (фиг. 1), в котором наклонно и поперек движению установлены оси 2, на которых с возможностью враще ния свободно, или с приводом, установлены рабочие органы 3. Рабочие органы 3 установлены таким образом, что рыхлящие элементы – выступы 4 (могут быть выполнены в виде шты рей или плоских элементов) одного рабочего органа 3 располагаются сквозь пространство между выступами 4 второго рабочего органа. Кинематическая связь между рабочими органами 3 может быть осуществлена зацеплением между собой выступов 4 или установленных на рабочих органах 3 зубчатых вен цов 5. Верхняя часть рабочих органов 3 защище на щитками 6, которые при перемеще нии рыхлите ля за рукоять 7, уста новленную в корпусе или раме 1, защи щают расте ния 8 от повреждения. Режущая кромка 9, расположенная на выступах 4, может располагаться по вертикали к обрабатываемой поверхности для уве личения глубины погружения в грунт при окучивании картофеля или культивировании грядок и может иметь различные формы: от зато ченного острия или пилообразной кромки, до притупленного края штыря. Рыхлитель может быть снабжен приводом (не показано) и быть самоходным. Рабочие органы 3 могут быть выполнены в виде дисков (фиг. 1) или сту (19) Изобретение относится к сельскохо зяйственной технике, а именно к средствам взрыхления грунтов, борьбы с сорняками, окучивания картофеля, и может быть использовано в др угих отраслях народного хозяйства, где есть необходимость взрыхления или сдвига мате риала в сторону. Известен рыхлитель [1], содержащий корпус или раму (основание), установленные на нем наклонные оси, на которых расположены рабочие органы, содержащие выступы, расположенные под углом к плоскости, перпендикулярной оси враще ния рабочих ор ганов. Недостатком этого рыхлителя является то, что рабочие органы выполнены с непересекающи мися зонами действия выступов, результатом которого является ухудше ние качества взрыхления без обеспечения сдвига и переброски грунта в сто роны от средней части борозды. В основу изобрете ния поставлена задача усо вершенствования рыхлителя, в котором пересечением зон действия рабочих органов обеспечивается воздействие рабочих органов выступами на грунт в разных (противоположных) направлениях от средины борозды и за счет этого улучшается качество взрыхления и сдвиг грун та, насыпка его от средины борозды к ее краю, к примеру под картофель. Поставленная задача решается тем, что в рыхлителе, содержащем основание (корпус, или раму), в котором посредством расположенных наклонно и поперек движению осей установлены рабочие органы, содержащие выступы, расположенные под углом к плоскости, перпендикулярной оси враще ния рабочего органа, согласно изобретению, рабочие органы выполнены с выс C2 ____________________ 32426 пицы (не показано), на которых выполнены (фиг. 1, 2) или установлены выступы 4, которые могут быть в виде шты рей, плоских элементов, могут иметь изменяющуюся форму по своей длине и др. Рабочие органы, выполненные в виде дисков, могут быть упруго дефор мируе мыми так же, как и выступы 4. На фиг. 2 показаны рабочие органы 3 с четырьмя выступами, которых может быть больше, и чем их больше, тем мельче и качественней будет взрыхление. Рыхлитель работает следующим образом. Перемещение рыхлите ля осуществляется за рукоять 7, установленную в основании, выполненном в виде корпуса 1 или рамы 1, или с помощью установленного на рыхлите ле привода (не показано), обеспечивающе го самоходность рыхлителя, т.к. привод осуществляется приложением приводного уси лия на рабочие органы 3. Усилие, приложенное к основанию 1, передается на рабочие органы 3, кото рые перемещаются относительно погруженных в грунт выступов 4, и в результате выступы 4 осуществляют враще ние вокруг осей 2, поочередно входя в зацепление с грун том то одним рабочим органом, то другим, и, будучи выступами 4, в зацеплении передают движение от одного к другому. Выступы 4, погру жаясь в грунт вертикально расположенной кромкой 9, одновременно перемещаются в сто роны с пересечением зон действия рабочих ор ганов 3 и сдвигают гр унт в разные стороны, подрыхляя его под кустами 8. При выходе из грунта выступы захватывают гр унт и набрасывают его по обе стороны сверху на корни под кусты карто феля 8. Щитки 6, перемещаясь с рыхлите лем, наклоняют кусты 8, предохраняя их от повреждения выступами 4. При необходимости обеспечения большего расстояния между выступами 4, рабочие органы вхо дят в за цепление зубчатыми венцами 5, а выступы 4 не входят в контакт друг с другом. Для обеспечения большего сдвига грун та в стороны под корень расте ния выступов делают меньше, следовательно, с возможностью увеличения их ширины и увеличения количества грунта им сдвигаемого. Для увеличения количества набрасываемого грун та на корень куста, количество выступов увеличивается и их ширина уменьшается, в этом случае подрыхление под корень немного меньше, но равномерней, и увеличивается количество набрасываемого грунта на корень куста. Рыхлитель может использоваться для борьбы с сорняками и взрыхления грунта, для этого выступы можно выполнить в виде штырей. Фиг. 1 2 32426 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
