Розпушувач
Формула / Реферат
Рыхлитель, содержащий корпус, в котором установлены выпуклые диски с расположением большого основания вниз на наклонно расположенных осях, отличающийся тем, что оси установлены в корпусе с возможностью изменения угла наклона в одну и другую стороны по направлению от передней к задней части рыхлителя.
Текст

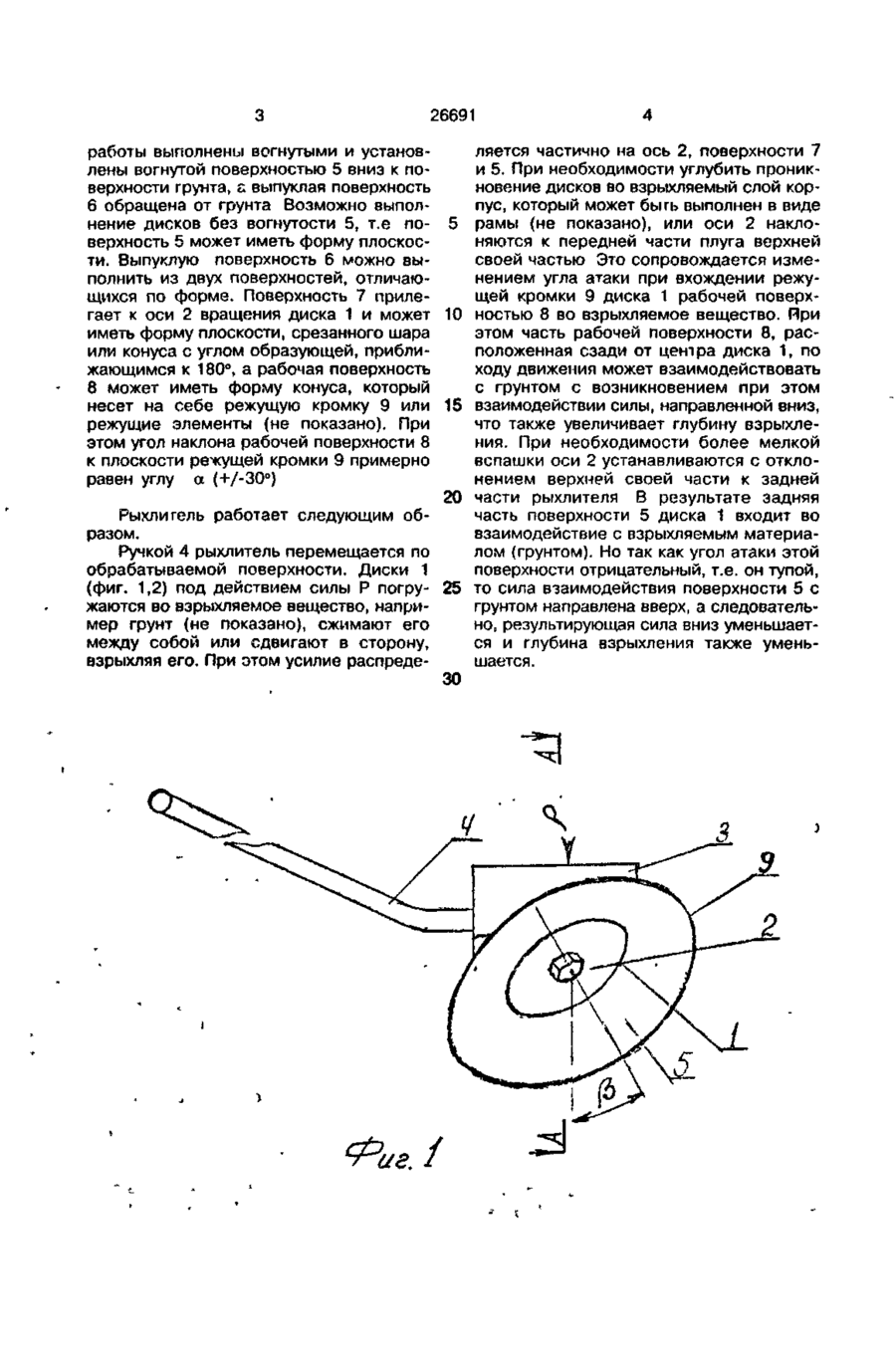

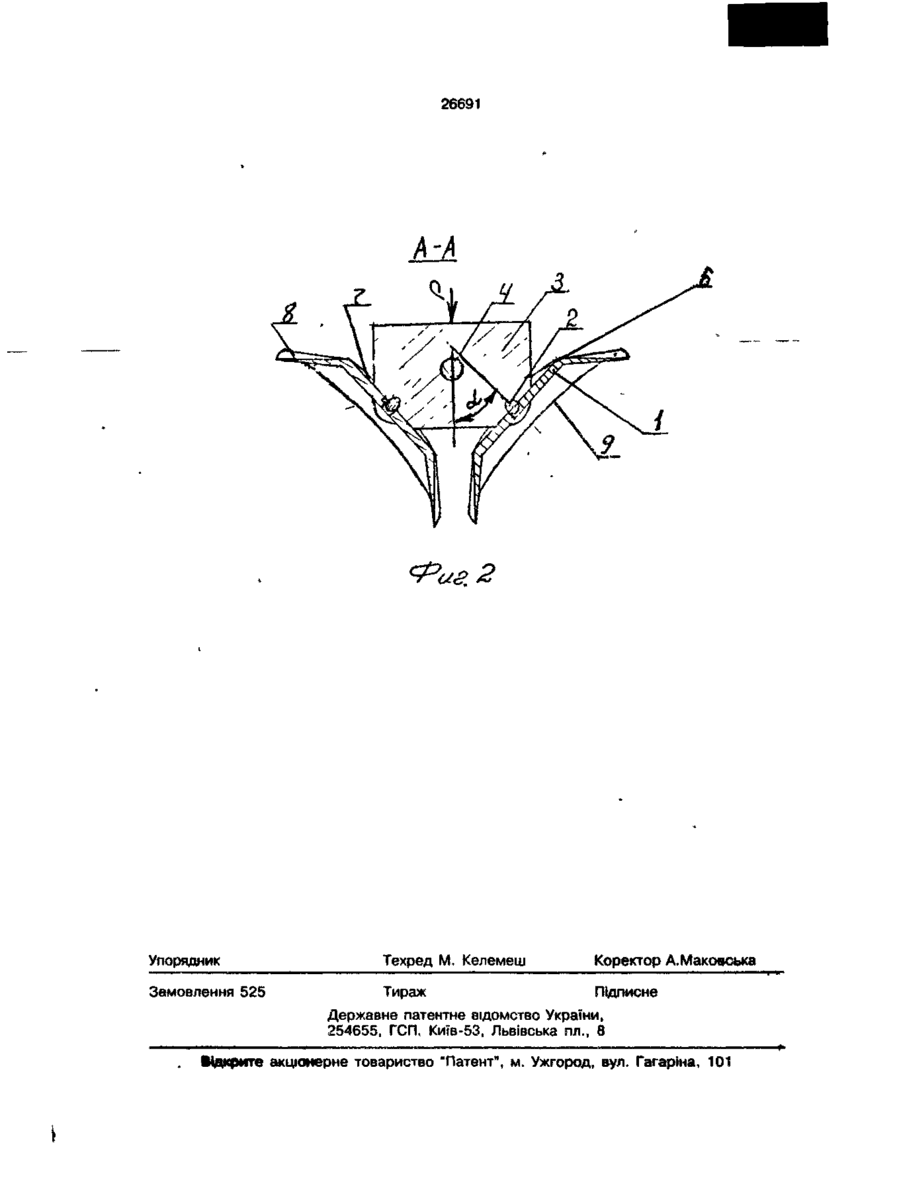

Рыхлитель, содержащий корпус, в котором установлены выпуклые диски с расположением большого основания вниз на наклонно расположенных осях, о т л и ч а ю щ и й с я тем, что оси установлены в корпусе с возможностью изменения угла наклона в одну и другую стороны по направлению от передней к задней части рыхлителя. Изобретение относится к средствам взрыхления. Существует рыхлитель (а.с. № 1727560), содержащий установленные на раме с помощью наклоненных в направлении на боковые поверхности рыхлителя осей выпуклые диски, расположенные большим основанием вниз, а боковая рабочая поверхность для увеличения глубины вспашки установлена по нормали к грунту. Недостатком этого рыхлителя является нерегулируемость глубины погружения дисков в грунт, так как оси установлены с возможностью наклона только в направлении боковин рыхлителя, что почти не изменяет угол атаки дисков. В основу изобретения поставлена задача усовершенствования рыхлителя, в котором путем обеспечения возможности менять положение осей дисков изменяется сопротивление погружению дисков в грунт и за счет этого обеспечивается регулирование глубины взрыхления. Поставленная задача решается тем, что в рыхлителе, содержащем выпуклые диски, установленные большим основанием вниз в корпусе с помощью наклонно расположенных, имеющих возможность менять угол наклона осей, согласно изобретению оси установлены в корпусе с возможностью наклона в ту и другую стороны по направлению от передней части рыхлителя к задней. На фиг. 1 показан рыхлитель (вид сбоку); на фиг. 2 - сечение А-А по фиг. 1. Рыхлитель содержит выпуклые диски 1 (фиг. 1,2), установленные на осях 2. Оси 2 установлены на корпусе 3 наклоненными под углом а (фиг.2) в направлении на боковые поверхности рыхлителя и имеют возможность отклоняться на угол р (фиг.2) в направлении от передней части рыхлителя к задней его части. Корпус 3 может быть выполнен в виде рамы (не показано). В корпусе 3 закреплена ручка 4 для перемещения рыхлителя. Вместо ручки 4 могут быть применены прицепные элементы для использования рыхлителя с трактором. На корпусе 3 может быть приложено усилие Р. Диски 1 для улучшения с > KJ Os Оч о 26691 ляется частично на ось 2, поверхности 7 работы выполнены вогнутыми и установи 5. При необходимости углубить прониклены вогнутой поверхностью 5 вниз к поновение дисков во взрыхляемый слой корверхности грунта, с выпуклая поверхность пус, который может быгь выполнен в виде 6 обращена от грунта Возможно выполрамы (не показано), или оси 2 наклонение дисков без вогнутости 5, т.е поняются к передней части плуга верхней верхность 5 может иметь форму плоскоссвоей частью Это сопровождается измети. Выпуклую поверхность 6 можно вынением угла атаки при вхождении режуполнить из двух поверхностей, отличающей кромки 9 диска 1 рабочей поверхщихся по форме. Поверхность 7 прилегает к оси 2 вращения диска 1 и может 10 ностью 8 во взрыхляемое вещество. При этом часть рабочей поверхности 8, расиметь форму плоскости, срезанного шара положенная сзади от центра диска 1, по или конуса с углом образующей, приблиходу движения может взаимодействовать жающимся к 180°, а рабочая поверхность с грунтом с возникновением при этом 8 может иметь форму конуса, который несет на себе режущую кромку 9 или 15 взаимодействии силы, направленной вниз, что также увеличивает глубину взрыхлережущие элементы (не показано). При ния. При необходимости более мелкой этом угол наклона рабочей поверхности 8 вспашки оси 2 устанавливаются с отклок плоскости режущей кромки 9 примерно нением верхней своей части к задней равен углу а (+/-30°) 20 части рыхлителя В результате задняя Рыхлитель работает следующим обчасть поверхности 5 диска 1 входит во разом. взаимодействие с взрыхляемым материаРучкой 4 рыхлитель перемещается по лом (грунтом). Но так как угол атаки этой обрабатываемой поверхности. Диски 1 поверхности отрицательный, т.е. он тупой, (фиг. 1,2) под действием силы Р погру- 25 то сила взаимодействия поверхности 5 с жаются во взрыхляемое вещество, напригрунтом направлена вверх, а следовательмер грунт (не показано), сжимают его но, результирующая сила вниз уменьшаетмежду собой или сдвигают в сторону, ся и глубина взрыхления также уменьвзрыхляя его. При этом усилие распредешается. 30 Фае. і 26691 2 Упорядник Техред М. Келемеш Коректор А.Маковська Замовлення 525 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 . Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна. 101 (*
ДивитисяДодаткова інформація
Назва патенту англійськоюRipper
Автори англійськоюPogorelskyi Stanislav Volodymyrovych
Назва патенту російськоюРыхлитель
Автори російськоюПогорельский Станислав Владимирович
МПК / Мітки
МПК: A01B 21/08
Мітки: розпушувач
