Спосіб установки обладнання в проектне положення

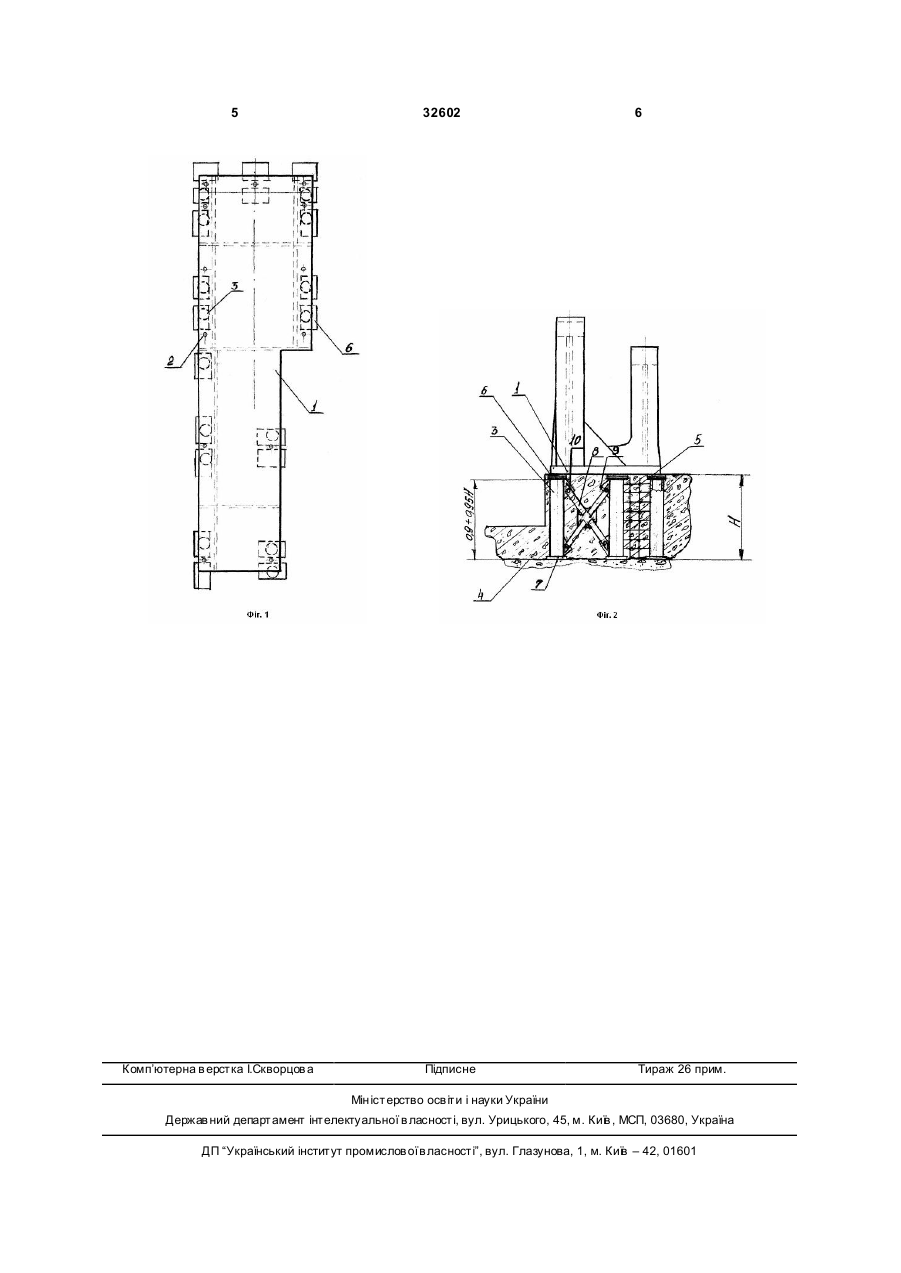

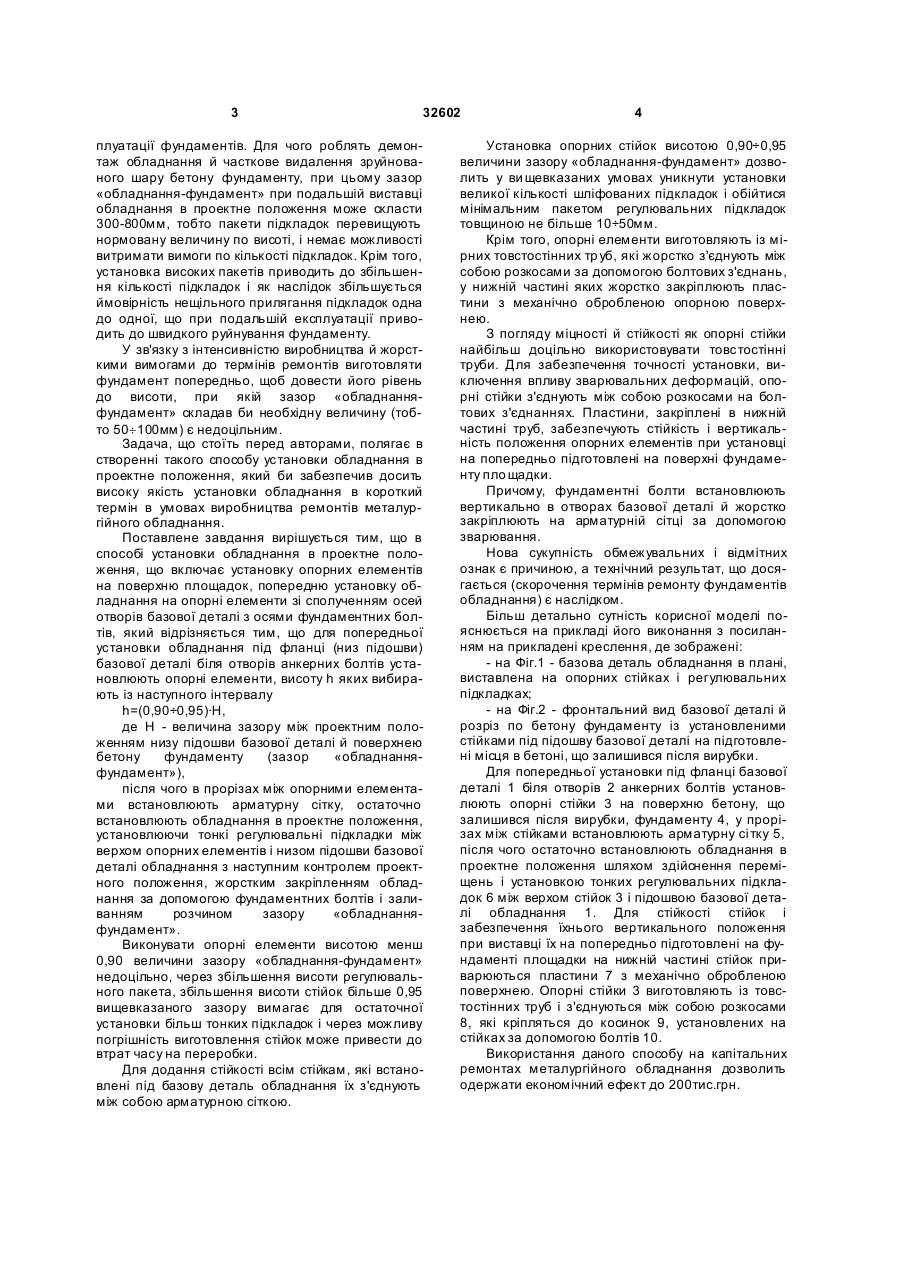

1. Спосіб установки обладнання в проектне положення, що включає установку опорних елементів на поверхню площадок, попередню установку обладнання на опорні елементи зі сполученням осей отворів базової деталі з осями фундаментних болтів, який відрізняється тим, що для попередньої установки обладнання під фланці (низ підошви) базової деталі біля отворів анкерних болтів установлюють опорні елементи, висоту h яких вибирають із наступного інтервалу: h=(0,90 ¸ 0,95).Н, де Н - величина зазору між проектним положенням низу підошви базової деталі й поверхнею бетону фундаменту (зазор "обладнання-фундамент"), U 2 (19) 1 3 32602 плуатації фундаментів. Для чого роблять демонтаж обладнання й часткове видалення зруйнованого шару бетону фундаменту, при цьому зазор «обладнання-фундамент» при подальшій виставці обладнання в проектне положення може скласти 300-800мм, тобто пакети підкладок перевищують нормовану величину по висоті, і немає можливості витримати вимоги по кількості підкладок. Крім того, установка високих пакетів приводить до збільшення кількості підкладок і як наслідок збільшується ймовірність нещільного прилягання підкладок одна до одної, що при подальшій експлуатації приводить до швидкого руйнування фундаменту. У зв'язку з інтенсивністю виробництва й жорсткими вимогами до термінів ремонтів виготовляти фундамент попередньо, щоб довести його рівень до висоти, при якій зазор «обладнанняфундамент» складав би необхідну величину (тобто 50¸100мм) є недоцільним. Задача, що стоїть перед авторами, полягає в створенні такого способу установки обладнання в проектне положення, який би забезпечив досить високу якість установки обладнання в короткий термін в умовах виробництва ремонтів металургійного обладнання. Поставлене завдання вирішується тим, що в способі установки обладнання в проектне положення, що включає установку опорних елементів на поверхню площадок, попередню установку обладнання на опорні елементи зі сполученням осей отворів базової деталі з осями фундаментних болтів, який відрізняється тим, що для попередньої установки обладнання під фланці (низ підошви) базової деталі біля отворів анкерних болтів установлюють опорні елементи, висоту h яких вибирають із наступного інтервалу h=(0,90÷0,95)·Н, де Н - величина зазору між проектним положенням низу підошви базової деталі й поверхнею бетону фундаменту (зазор «обладнанняфундамент»), після чого в прорізах між опорними елементами встановлюють арматурну сітку, остаточно встановлюють обладнання в проектне положення, установлюючи тонкі регулювальні підкладки між верхом опорних елементів і низом підошви базової деталі обладнання з наступним контролем проектного положення, жорстким закріпленням обладнання за допомогою фундаментних болтів і заливанням розчином зазору «обладнанняфундамент». Виконувати опорні елементи висотою менш 0,90 величини зазору «обладнання-фундамент» недоцільно, через збільшення висоти регулювального пакета, збільшення висоти стійок більше 0,95 вищевказаного зазору вимагає для остаточної установки більш тонких підкладок і через можливу погрішність виготовлення стійок може привести до втрат часу на переробки. Для додання стійкості всім стійкам, які встановлені під базову деталь обладнання їх з'єднують між собою арматурною сіткою. 4 Установка опорних стійок висотою 0,90÷0,95 величини зазору «обладнання-фундамент» дозволить у ви щевказаних умовах уникнути установки великої кількості шліфованих підкладок і обійтися мінімальним пакетом регулювальних підкладок товщиною не більше 10÷50мм. Крім того, опорні елементи виготовляють із мірних товстостінних тр уб, які жорстко з'єднують між собою розкосами за допомогою болтових з'єднань, у нижній частині яких жорстко закріплюють пластини з механічно обробленою опорною поверхнею. З погляду міцності й стійкості як опорні стійки найбільш доцільно використовувати товстостінні труби. Для забезпечення точності установки, виключення впливу зварювальних деформацій, опорні стійки з'єднують між собою розкосами на болтових з'єднаннях. Пластини, закріплені в нижній частині труб, забезпечують стійкість і вертикальність положення опорних елементів при установці на попередньо підготовлені на поверхні фундаменту пло щадки. Причому, фундаментні болти встановлюють вертикально в отворах базової деталі й жорстко закріплюють на арматурній сітці за допомогою зварювання. Нова сукупність обмежувальних і відмітних ознак є причиною, а технічний результат, що досягається (скорочення термінів ремонту фундаментів обладнання) є наслідком. Більш детально сутність корисної моделі пояснюється на прикладі його виконання з посиланням на прикладені креслення, де зображені: - на Фіг.1 - базова деталь обладнання в плані, виставлена на опорних стійках і регулювальних підкладках; - на Фіг.2 - фронтальний вид базової деталі й розріз по бетону фундаменту із установленими стійками під підошву базової деталі на підготовлені місця в бетоні, що залишився після вирубки. Для попередньої установки під фланці базової деталі 1 біля отворів 2 анкерних болтів установлюють опорні стійки 3 на поверхню бетону, що залишився після вирубки, фундаменту 4, у прорізах між стійками встановлюють арматурну сі тку 5, після чого остаточно встановлюють обладнання в проектне положення шляхом здійснення переміщень і установкою тонких регулювальних підкладок 6 між верхом стійок 3 і підошвою базової деталі обладнання 1. Для стійкості стійок і забезпечення їхнього вертикального положення при виставці їх на попередньо підготовлені на фундаменті площадки на нижній частині стійок приварюються пластини 7 з механічно обробленою поверхнею. Опорні стійки 3 виготовляють із товстостінних труб і з'єднуються між собою розкосами 8, які кріпляться до косинок 9, установлених на стійках за допомогою болтів 10. Використання даного способу на капітальних ремонтах металургійного обладнання дозволить одержати економічний ефект до 200тис.грн. 5 Комп’ютерна в ерстка І.Скворцов а 32602 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
