Реверсивний підшипник ковзання

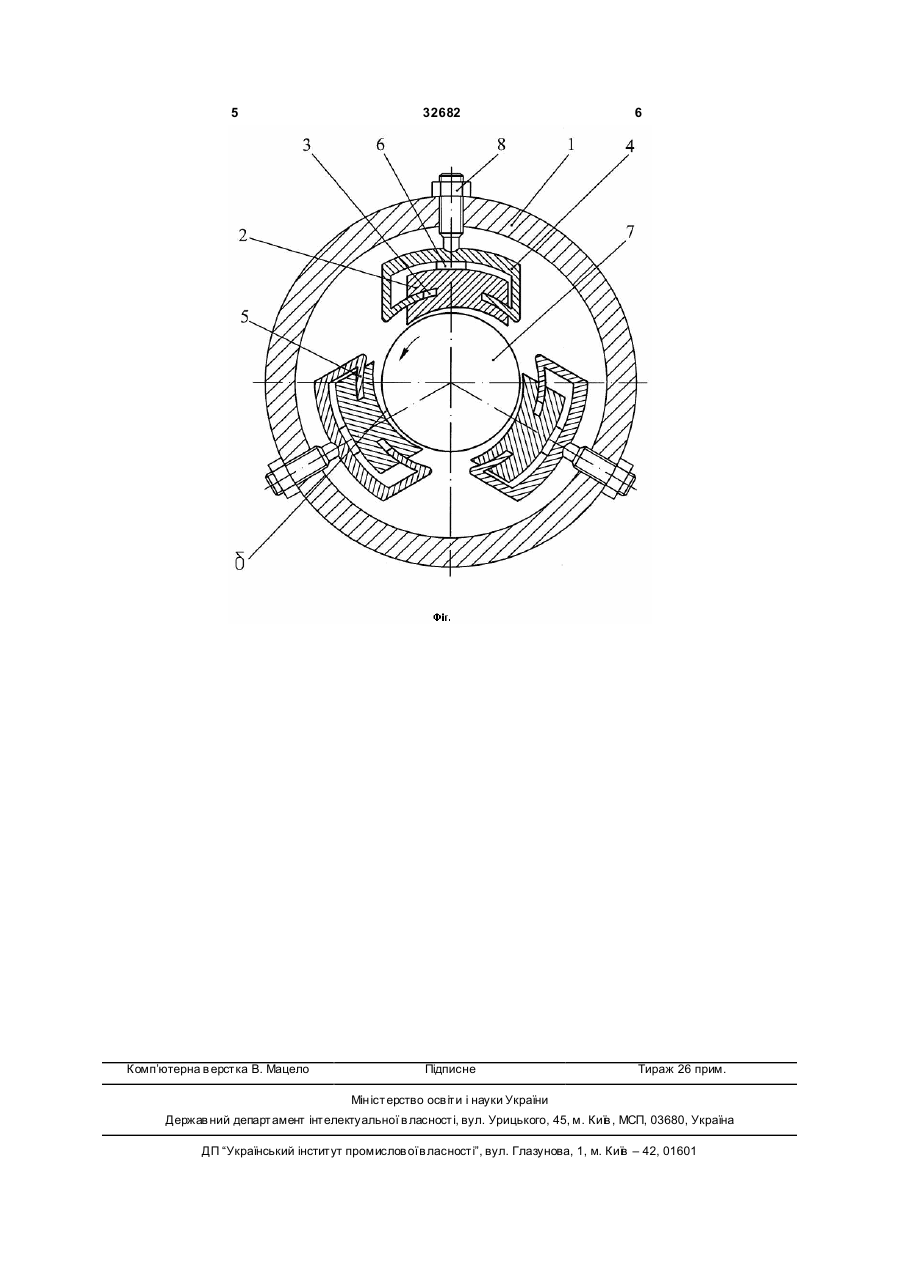

Реверсивний підшипник ковзання, що містить корпус, розміщені в ньому самоустановлювані сегменти з пазами й упори з напрямними, розташованими у вказаних пазах, який відрізняється тим, що він оснащений приводом для регулювання положення самоустановлюваних сегментів відносно упорів, що взаємодіє з самоустановлюваними сегментами й упорами. (19) (21) u200800458 (22) 14.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) КИСЕЛЬОВ ОЛЕКСАНДР ГРИГОРОВИЧ, UA, ЦІВКОВСЬКИЙ ОЛЕКСАНДР ГРИГОРОВИЧ, UA, ТКАЧОВ МИКОЛА АНДРІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", U A 3 32682 4 також негативно позначається на довговічності Самоустановлювальні сегменти 2 контактують реверсивного підшипника. з валом 7, а корпус 1 пов'язаний з упорами 4 за В основу корисної моделі покладено завдання допомогою опор 8. - створити реверсивний підшипник ковзання з підПази 3 і напрямні 5 виконані з однаковим радівищеною довговічністю роботи, в якому шляхом усом, завдяки чому самоустановлювальні сегменпримусового регулювання положення самоустаноти 2 вільно переміщуються щодо упорів 4. влювальних сегментів щодо упорів досягається Ефективна робота підшипника при обертанні технічний результат, що полягає в гарантованому вала 7, наприклад, проти годинникової стрілки забезпеченні клиноподібного проміжку між валом і забезпечується у такий спосіб. самоустановлювальними сегментами при зміні До початку обертання вала 7 самоустановлюнапряму обертання вала. вальні сегменти 2 примусово переміщують за доДля досягнення цього технічного результату помогою привода 6 у напрямі обертання годинниреверсивний підшипник ковзання, що містить коркової стрілки. Переміщення пус, розміщені в ньому самоустановлювальні сегсамоустановлювальних сегментів 2 відбувається менти з пазами й упори з напрямними, розташодо контакту торця напрямних 5 упорів 4 з дном ваними у вказаних пазах, постачений приводом пазів 3 самоустановлювальних сегментів 2. При для регулювання положення самоустановлювальцьому самоустановлювальні сегменти 2 зміщуютьних сегментів щодо упорів, що взаємодіє з самоусся щодо опор 8, пов'язаних з корпусом 1, так, що тановлювальними сегментами й упорами. опора 8 розташовується ближче до вихідної кромМіж відмітними ознаками корисної моделі і ки самоустановлювального сегмента 2. Завдяки технічним результатом, що досягається, є причинцьому утворюються клиноподібні проміжки 8 між но-наслідковий зв'язок. поверхнями самоустановлювальних сегментів 2 і Наявність приводу для регулювання положенвала 7. ня самоустановлювальних сегментів щодо упорів, Для забезпечення ефективної роботи підшипщо взаємодіє з самоустановлювальними сегменника при переході на обертання вала 7 за годинтами й упорами дозволяє забезпечити переміщенниковою стрілкою самоустановлювальні сегменти ня самоустановлювального сегмента в робоче 2 примусово переміщують в протилежному напряположення перед зміною напряму обертання вала, мі і, тим самим, створюються умови для утворення що гарантує забезпечення клиноподібного проміжклиноподібного проміжку 8 між самоустановлюваку між валом і самоустановлювальними сегментальними сегментами 2 і валом 7. ми при зміні напряму обертання вала. На відміну від прототипу вказані переміщення Сутність корисної моделі більш повно розкрисамоустановлювальних сегментів 2 здійснюються вається за допомогою графічних матеріалів. не за рахунок сил тертя в масляному шарі між ваНа Фіг. зображений реверсивний підшипник лом 7 і самоустановлювальними сегментами 2, а ковзання. примусово за допомогою привода для регулюванРеверсивний підшипник ковзання містить корня положення самоустановлювальних сегментів пус 1, розміщені в ньому самоустановлювальні щодо упорів. сегменти 2 з пазами 3 й упори 4 з напрямними 5, Розроблений реверсивний підшипник ковзання розташованими у вказаних пазах 3. за рахунок гарантованого забезпечення клинопоПідшипник постачений приводом 6 для регудібного проміжку між валом і самоустановлювальлювання положення самоустановлювальних сегними сегментами дозволяє експлуатувати підшипментів 2 щодо упорів 4, що взаємодіє з самоустаник в оптимальних режимах, що приведе до новлювальними сегментами 2 й упорами 4. поліпшення його техніко-економічних показників. 5 Комп’ютерна в ерстка В. Мацело 32682 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул.Глазунова, 1, м. Київ – 42, 01601
