Формула / Реферат

1. Пристрій для уловлювання робочої гілки стрічки конвеєра при її обриві, що містить розміщену на рамі конвеєра, над робочою гілкою стрічки, П-подібну рамку з похилими упорами і шарнірно закріпленим на ній стопорним елементом, який відрізняється тим, що П-подібна рамка з похилими упорами жорстко закріплена на рамі конвеєра, а засіб уловлювання стрічки виконаний у вигляді зігнутих по радіусу стопорних пластин, оснащених розміщеними на вільних кінцях башмаками, що спираються на транспортований вантаж.

2. Пристрій для уловлювання робочої гілки стрічки конвеєра при її обриві за п. 1, який відрізняється тим, що пристрій містить додаткові П-подібні рамки з похилими упорами і шарнірно закріпленими на них стопорними елементами, розміщеними на рамі конвеєра зі встановленим кроком.

Текст

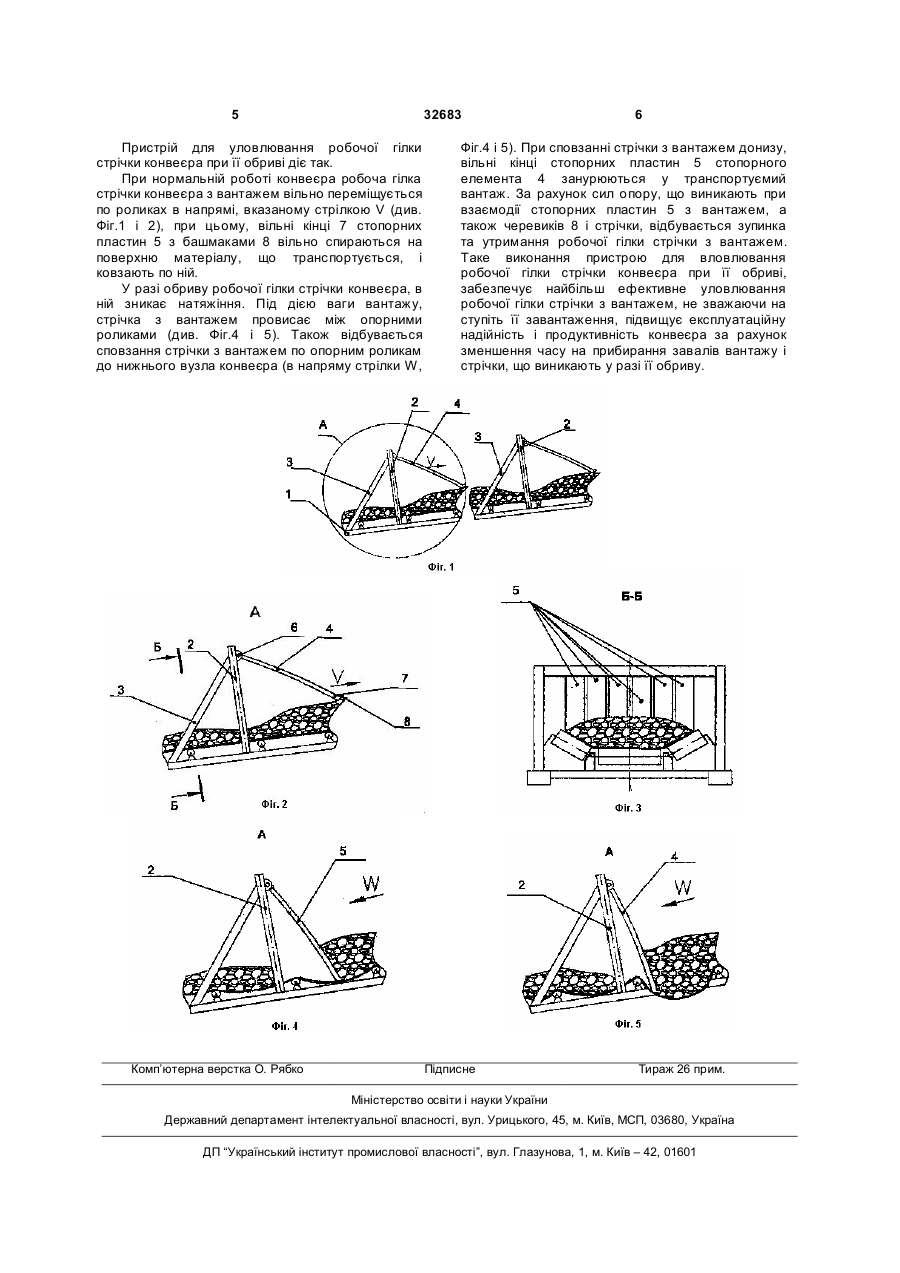

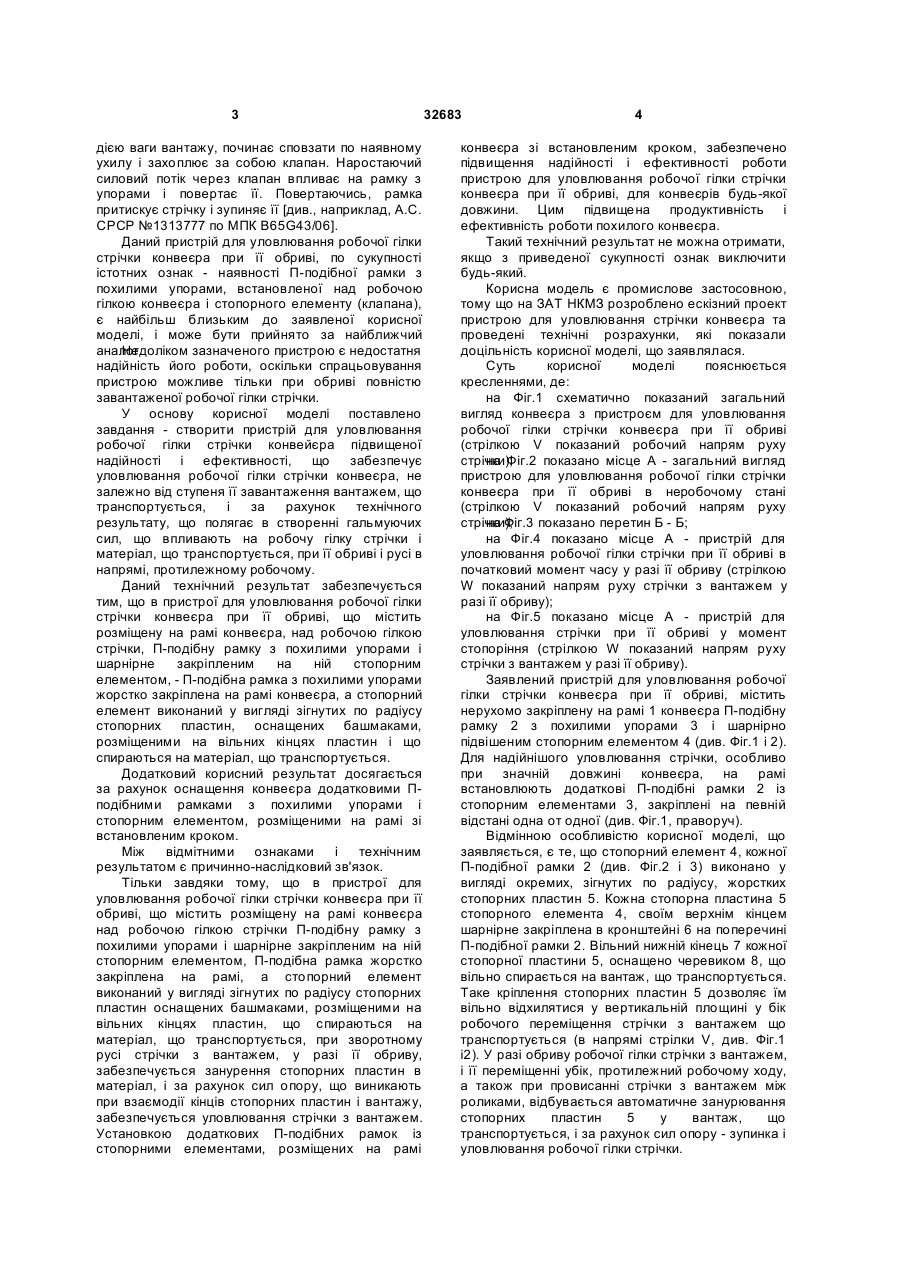

1. Пристрій для уловлювання робочої гілки стрічки конвеєра при її обриві, що містить розміщену на рамі конвеєра, над робочою гілкою стрічки, П-подібну рамку з похилими упорами і 3 дією ваги вантажу, починає сповзати по наявному ухилу і захоплює за собою клапан. Наростаючий силовий потік через клапан впливає на рамку з упорами і повертає її. Повертаючись, рамка притискує стрічку і зупиняє її [див., наприклад, А.С. СРСР №1313777 по МПК В65G43/06]. Даний пристрій для уловлювання робочої гілки стрічки конвеєра при її обриві, по сукупності істотних ознак - наявності П-подібної рамки з похилими упорами, встановленої над робочою гілкою конвеєра і стопорного елементу (клапана), є найбільш близьким до заявленої корисної моделі, і може бути прийнято за найближчий аналог. Недоліком зазначеного пристрою є недостатня надійність його роботи, оскільки спрацьовування пристрою можливе тільки при обриві повністю завантаженої робочої гілки стрічки. У основу корисної моделі поставлено завдання - створити пристрій для уловлювання робочої гілки стрічки конвейєра підвищеної надійності і ефективності, що забезпечує уловлювання робочої гілки стрічки конвеєра, не залежно від ступеня її завантаження вантажем, що транспортується, і за рахунок технічного результату, що полягає в створенні гальмуючих сил, що впливають на робочу гілку стрічки і матеріал, що транспортується, при її обриві і русі в напрямі, протилежному робочому. Даний технічний результат забезпечується тим, що в пристрої для уловлювання робочої гілки стрічки конвеєра при її обриві, що містить розміщену на рамі конвеєра, над робочою гілкою стрічки, П-подібну рамку з похилими упорами і шарнірне закріпленим на ній стопорним елементом, - П-подібна рамка з похилими упорами жорстко закріплена на рамі конвеєра, а стопорний елемент виконаний у вигляді зігнутих по радіусу стопорних пластин, оснащених башмаками, розміщеними на вільних кінцях пластин і що спираються на матеріал, що транспортується. Додатковий корисний результат досягається за рахунок оснащення конвеєра додатковими Пподібними рамками з похилими упорами і стопорним елементом, розміщеними на рамі зі встановленим кроком. Між відмітними ознаками і технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, що в пристрої для уловлювання робочої гілки стрічки конвеєра при її обриві, що містить розміщену на рамі конвеєра над робочою гілкою стрічки П-подібну рамку з похилими упорами і шарнірне закріпленим на ній стопорним елементом, П-подібна рамка жорстко закріплена на рамі, а стопорний елемент виконаний у вигляді зігнутих по радіусу стопорних пластин оснащених башмаками, розміщеними на вільних кінцях пластин, що спираються на матеріал, що транспортується, при зворотному русі стрічки з вантажем, у разі її обриву, забезпечується занурення стопорних пластин в матеріал, і за рахунок сил опору, що виникають при взаємодії кінців стопорних пластин і вантажу, забезпечується уловлювання стрічки з вантажем. Установкою додаткових П-подібних рамок із стопорними елементами, розміщених на рамі 32683 4 конвеєра зі встановленим кроком, забезпечено підвищення надійності і ефективності роботи пристрою для уловлювання робочої гілки стрічки конвеєра при її обриві, для конвеєрів будь-якої довжини. Цим підвищена продуктивність і ефективність роботи похилого конвеєра. Такий технічний результат не можна отримати, якщо з приведеної сукупності ознак виключити будь-який. Корисна модель є промислове застосовною, тому що на ЗАТ НКМЗ розроблено ескізний проект пристрою для уловлювання стрічки конвеєра та проведені технічні розрахунки, які показали доцільність корисної моделі, що заявлялася. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 схематично показаний загальний вигляд конвеєра з пристроєм для уловлювання робочої гілки стрічки конвеєра при її обриві (стрілкою V показаний робочий напрям руху стрічки); на Фіг.2 показано місце А - загальний вигляд пристрою для уловлювання робочої гілки стрічки конвеєра при її обриві в неробочому стані (стрілкою V показаний робочий напрям руху стрічки); на Фіг.3 показано перетин Б - Б; на Фіг.4 показано місце А - пристрій для уловлювання робочої гілки стрічки при її обриві в початковий момент часу у разі її обриву (стрілкою W показаний напрям руху стрічки з вантажем у разі її обриву); на Фіг.5 показано місце А - пристрій для уловлювання стрічки при її обриві у момент стопоріння (стрілкою W показаний напрям руху стрічки з вантажем у разі її обриву). Заявлений пристрій для уловлювання робочої гілки стрічки конвеєра при її обриві, містить нерухомо закріплену на рамі 1 конвеєра П-подібну рамку 2 з похилими упорами 3 і шарнірно підвішеним стопорним елементом 4 (див. Фіг.1 і 2). Для надійнішого уловлювання стрічки, особливо при значній довжині конвеєра, на рамі встановлюють додаткові П-подібні рамки 2 із стопорним елементами 3, закріплені на певній відстані одна от одної (див. Фіг.1, праворуч). Відмінною особливістю корисної моделі, що заявляється, є те, що стопорний елемент 4, кожної П-подібної рамки 2 (див. Фіг.2 і 3) виконано у вигляді окремих, зігнутих по радіусу, жорстких стопорних пластин 5. Кожна стопорна пластина 5 стопорного елемента 4, своїм верхнім кінцем шарнірне закріплена в кронштейні 6 на поперечині П-подібної рамки 2. Вільний нижній кінець 7 кожної стопорної пластини 5, оснащено черевиком 8, що вільно спирається на вантаж, що транспортується. Таке кріплення стопорних пластин 5 дозволяє їм вільно відхилятися у вертикальній площині у бік робочого переміщення стрічки з вантажем що транспортується (в напрямі стрілки V, див. Фіг.1 і2). У разі обриву робочої гілки стрічки з вантажем, і її переміщенні убік, протилежний робочому ходу, а також при провисанні стрічки з вантажем між роликами, відбувається автоматичне занурювання стопорних пластин 5 у вантаж, що транспортується, і за рахунок сил опору - зупинка і уловлювання робочої гілки стрічки. 5 32683 Пристрій для уловлювання робочої гілки стрічки конвеєра при її обриві діє так. При нормальній роботі конвеєра робоча гілка стрічки конвеєра з вантажем вільно переміщується по роликах в напрямі, вказаному стрілкою V (див. Фіг.1 і 2), при цьому, вільні кінці 7 стопорних пластин 5 з башмаками 8 вільно спираються на поверхню матеріалу, що транспортується, і ковзають по ній. У разі обриву робочої гілки стрічки конвеєра, в ній зникає натяжіння. Під дією ваги вантажу, стрічка з вантажем провисає між опорними роликами (див. Фіг.4 і 5). Також відбувається сповзання стрічки з вантажем по опорним роликам до нижнього вузла конвеєра (в напряму стрілки W, Комп’ютерна верстка О. Рябко 6 Фіг.4 і 5). При сповзанні стрічки з вантажем донизу, вільні кінці стопорних пластин 5 стопорного елемента 4 занурюються у транспортуємий вантаж. За рахунок сил опору, що виникають при взаємодії стопорних пластин 5 з вантажем, а також черевиків 8 і стрічки, відбувається зупинка та утримання робочої гілки стрічки з вантажем. Таке виконання пристрою для вловлювання робочої гілки стрічки конвеєра при її обриві, забезпечує найбільш ефективне уловлювання робочої гілки стрічки з вантажем, не зважаючи на ступіть її завантаження, підвищує експлуатаційну надійність і продуктивність конвеєра за рахунок зменшення часу на прибирання завалів вантажу і стрічки, що виникають у разі її обриву. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for catching working branch of travelling belt at its break

Автори англійською

Kyrychenko Anatolii Ivanovych, Dzerzhynskyi Vitalii Oleksandrovych, Sahaida Yevhenia Yuriivna, Marieiev Kostiantyn Mykolaiovych

Назва патенту російською

Устройство для улавливания рабочей ветви ленты конвейера при ее обрыве

Автори російською

Кириченко Анатолий Иванович, Дзержинский Виталий Александрович, Сагайда Евгения Юрьевна, Мареев Константин Николаевич

МПК / Мітки

МПК: B65G 43/06

Мітки: гілки, конвеєра, уловлювання, пристрій, обриві, робочої, стрічки
