Двострумкова відцентрова калібрувальна машина

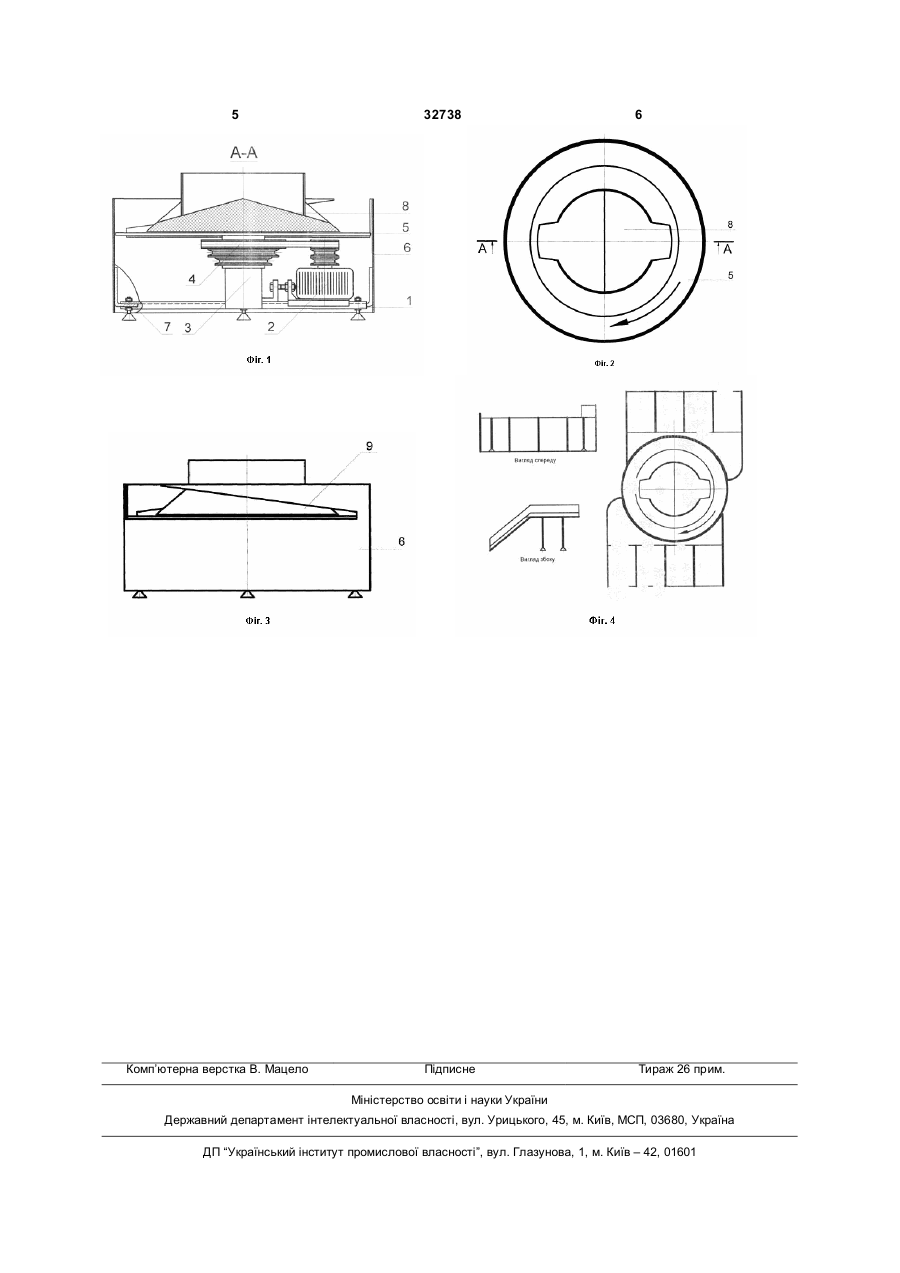

Двострумкова відцентрова калібрувальна машина, що містить електродвигун й пасову передачу, яка відрізняється тим, що порожниста труба приварена до горизонтальної хрестовини із двох швелерів, на одному з яких вертикально встановлений електродвигун, шків якого за допомогою пасової передачі зв'язаний із блоком 3 32738 4 процесі калібрування довше, ніж у запропонованої блоку шківів, який жорстко зв'язаній з колесом 5. конструкції. Верхній торець порожнистої труби 3 жорстко В основу корисної моделі поставлена задача зв'язаний з спеціальним лотком 8. створення машини для сортування будь-яких Машина працює таким чином: після плодів овочів і фруктів, що має просту конструкцію завантаження плодів на похилий лоток 8 вони зручну в обслуговуванні і настроюванні, працює попадають на обертове дископодібне кільце без застосування дорогих редукторів, а також колеса 5 (Фіг.2). Кожен плід переміщується у калібрує плоди на необхідне для технологічного визначеному напрямку, завдяки обертанню колеса процесу переробки число фракцій. 5 і відцентрова сила, притискає плід до гумового Поставлена задача вирішується тим, що у поясу, який приклеєний з внутрішньої сторони двострумковій відцентровій калібрувальній каркасу 6, і таким чином плід переміщується до машині, що містить електродвигун й пасову калібрувальної щілини 9 (Фіг.3). У тому місці де передачу, відповідно до корисної моделі, розмір розходження калібрувальної щілини 9 міститься порожниста труба, приварена до стане більшим чим найбільший розмір плоду, горизонтальної хрестовини із двох швелерів, на останній пройде крізь щілину і покине машину. До одному з яких вертикально встановлений калібрувальної щілини 9 підставленій електродвигун, шків якого за допомогою пасової калібрувальний стол 10 (Фіг.4), якій зроблений для передачі пов'язаний із блоком шківів насаджених сортування на 4 фракції. Конструкції стола можуть на втулку, з'єднану із трубою по засобах двох бути різними і нарізну кількість фракцій. радіально-упорних підшипників, блок шківів Машина може робити калібрування не тільки жорстко прикріплений до внутрішнього обода овочі і фрукти, чия форма близька до округлого, горизонтально розташованого колеса, що але і плоди з довгастою формою. Хоча таке складається з набору сталевих спиць, приварених калібрування буде вироблятися по найбільшому одним кінцем до внутрішнього обода та іншим поперечному діаметрі, що має практичне кінцем до кільця дископодібної форми, над яким значення, тому що в технічних вимогах по перебуває лоток спеціальної форми, жорстко збереженню овочів і фруктів визначальне закріплений на верхньому торці порожнистої значення розміру плоду має саме найбільший труби, до хрестовини зі швелерів за допомогою поперечний діаметр, відповідно до якого нарізних сполучень і спеціальних сталевих складаються умови збереження. Що стосується куточків, приварених до каркаса, кріпиться сам подовжнього розміру, то, як правило, плоди, що каркас, що уявляє собою широку циліндричну мають близький найбільший поперечний діаметр обичайку із двома калібрувальними щілинами у мають і близький подовжній розмір. чином, щоб Машина конструювалася таким верхній частині й утворюючій малу щілину між дотриматися усіх вимог, пропонованих діючими кільцем дископодібної форми й переміщення Відповідно до корисної моделі, внутрішньою ДСТ по переробці овочів і фруктів. плодів поверхнеюздійснюється обичайки. циліндричної обертовим кільцем Розроблена машина в порівнянні з дископодібної форми з регульованою швидкістю найближчим аналогом [1] має наступні переваги: обертання, що у відмінності від найближчого 1) обертова частина уявляє собою колесо, що аналога [1] істотно вплине на економію не має потреби в настроюванні; електроенергії, тому що маса колеса зі спицями 2) більш дбайливе відношення до плоду, менша за масу сталевого диска. істотно виключена можливість заклинювання, більш відрізняється принцип калібрування, який у короткий час процесу; найближчий аналог є більш тривалим, складним і 3) продуктивність вище, ніж у найближчого небезпечним для плоду, тобто плід потрапляючи аналога більш ніж в два рази; на малий радіус диска, під дією відцентрової сили 4) більш безпечна для обслуговуючого повинен пройти до свого максимального радіусу персоналу; під декількома дугами, уникаючи заклинювання і 5) більш низька гучність роботи; стабілізувати свій рух на одній з них до сходу з Продуктивність експериментального зразка диску. У варіанті що пропонується плід з лотка машини, виходячи з максимального діаметра зразу потрапляє на максимальний радіус колеса 1,2м і швидкості його обертання 260об/хв, дископодібного кільця, де під дією відцентрової складає приблизно 2100кг/год, що в 3 рази більше сили і спираючись на гумовий пояс каркасу чим у найближчого аналога і у калібрувальної подається у калібрувальну щілину, минаючи яку машини овочів МКО (Лінія ЛРКС-600 залишає процес. Двострумкова відцентрова калібрувальна продуктивність 600кг/ч). При цьому машина МКО машина (Фіг.1) складається з горизонтальної сортує тільки картоплю і має в 3 рази більші хрестовини із двох швелерів швелерів 1, до якої габарити і масу. Ушкодження плодів після кріпиться електродвигун 2, порожниста труба 3 і за калібрування пропонованим способом не допомогою нарізних сполучень і спеціальних виявлено. використаних джерел. Список сталевих кутиків 7, каркас 6, що має дві 1. Деклараційний патент України на винахід калібрувальні щілини 9. Пасова передача 4, що 71719А, 15.12.2004. Бюл. №12. (найближчий передає крутячий момент від електродвигуна 2 до аналог). 5 Комп’ютерна верстка В. Мацело 32738 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
