Піч для нагріву заготовок

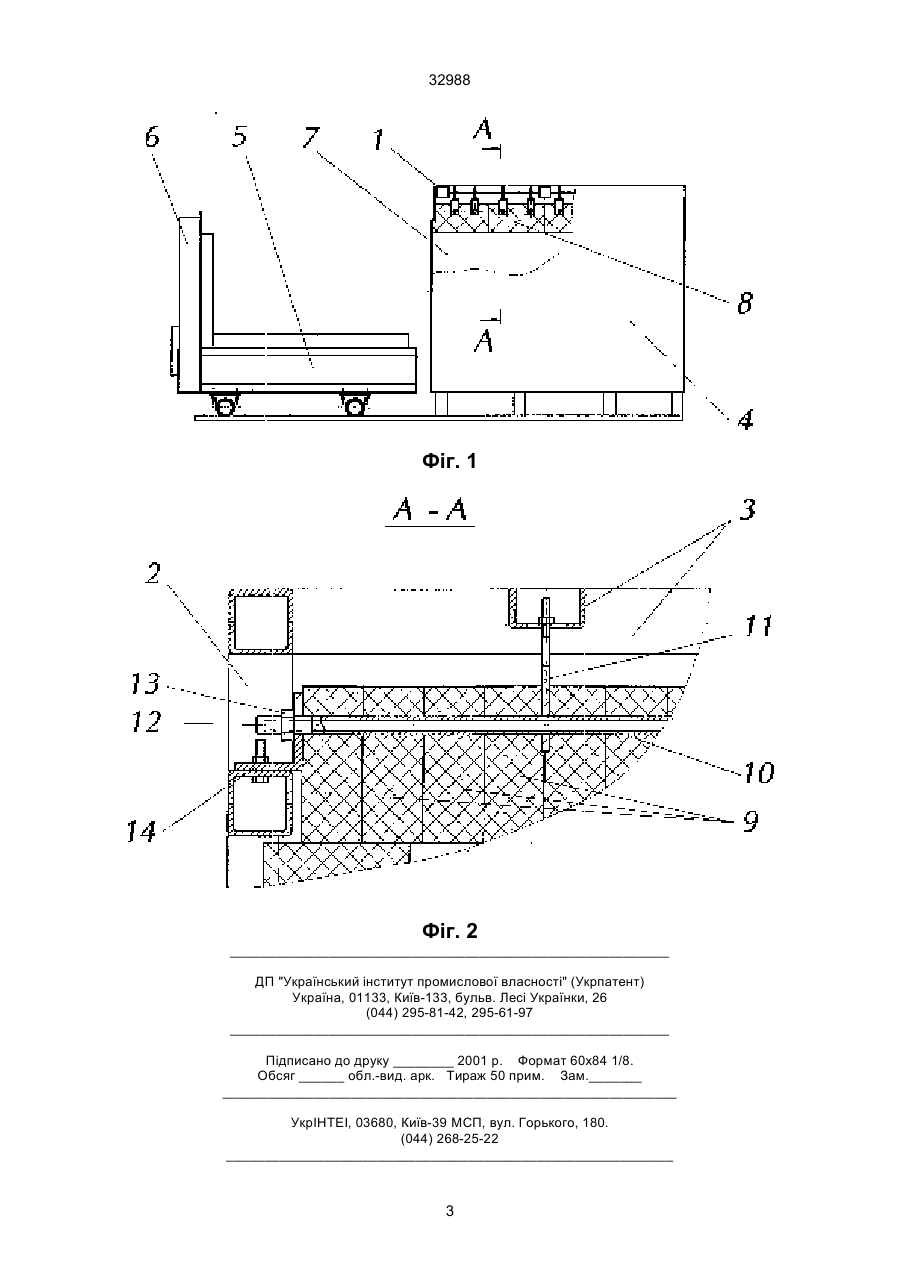

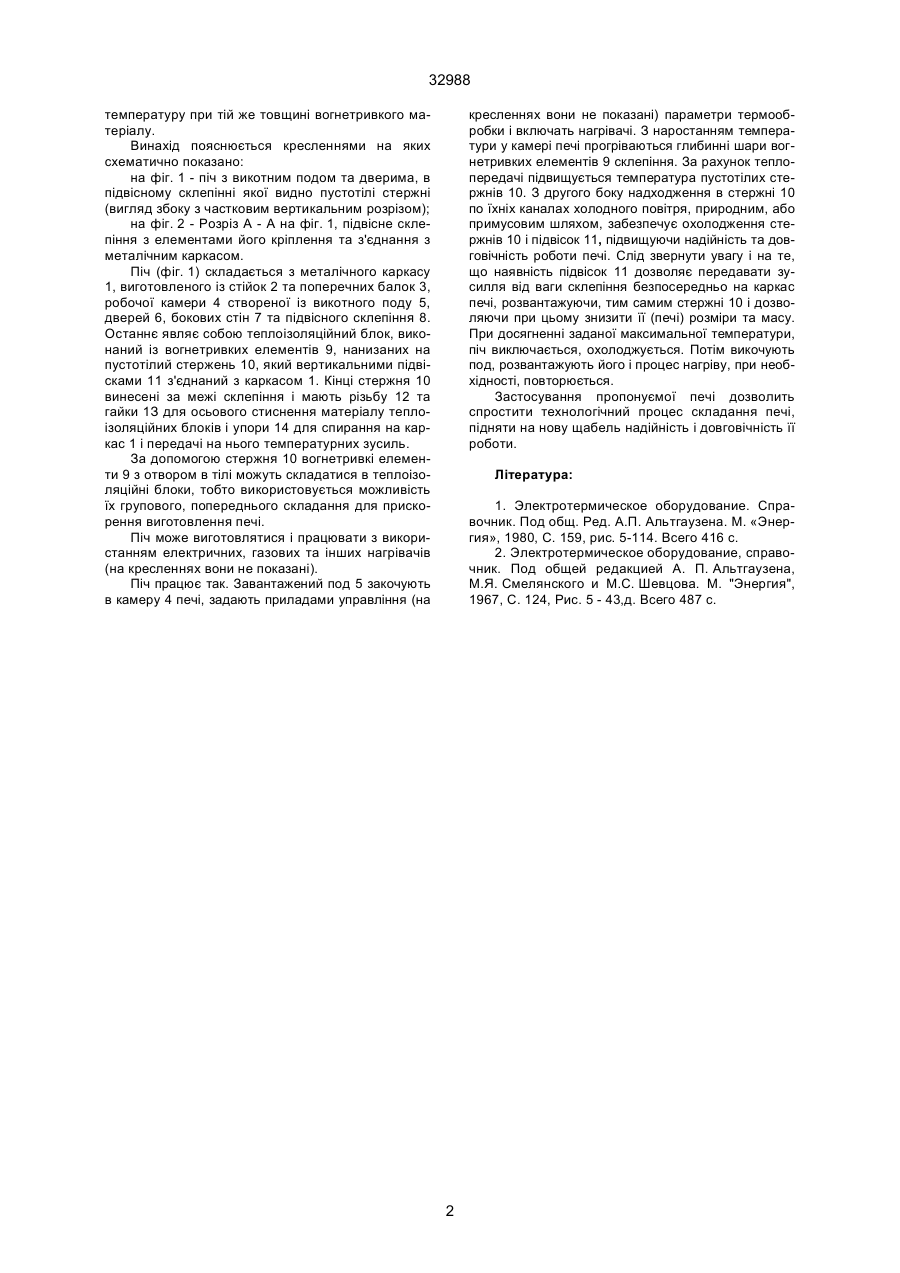

Піч для нагріву заготовок, включаюча металічний каркас, виконаний у вигляді з’єднаних між собою стійок та балок, виготовлену із вогнетривкого 32988 температуру при тій же товщині вогнетривкого матеріалу. Винахід пояснюється кресленнями на яких схематично показано: на фіг. 1 - піч з викотним подом та дверима, в підвісному склепінні якої видно пустотілі стержні (вигляд збоку з частковим вертикальним розрізом); на фіг. 2 - Розріз А - А на фіг. 1, підвісне склепіння з елементами його кріплення та з'єднання з металічним каркасом. Піч (фіг. 1) складається з металічного каркасу 1, виготовленого із стійок 2 та поперечних балок 3, робочої камери 4 створеної із викотного поду 5, дверей 6, бокових стін 7 та підвісного склепіння 8. Останнє являє собою теплоізоляційний блок, виконаний із вогнетривких елементів 9, нанизаних на пустотілий стержень 10, який вертикальними підвісками 11 з'єднаний з каркасом 1. Кінці стержня 10 винесені за межі склепіння і мають різьбу 12 та гайки 1З для осьового стиснення матеріалу теплоізоляційних блоків і упори 14 для спирання на каркас 1 і передачі на нього температурних зусиль. За допомогою стержня 10 вогнетривкі елементи 9 з отвором в тілі можуть складатися в теплоізоляційні блоки, тобто використовується можливість їх групового, попереднього складання для прискорення виготовлення печі. Піч може виготовлятися і працювати з використанням електричних, газових та інших нагрівачів (на кресленнях вони не показані). Піч працює так. Завантажений под 5 закочують в камеру 4 печі, задають приладами управління (на кресленнях вони не показані) параметри термообробки і включать нагрівачі. З наростанням температури у камері печі прогріваються глибинні шари вогнетривких елементів 9 склепіння. За рахунок теплопередачі підвищується температура пустотілих стержнів 10. З другого боку надходження в стержні 10 по їхніх каналах холодного повітря, природним, або примусовим шляхом, забезпечує охолодження стержнів 10 і підвісок 11, підвищуючи надійність та довговічність роботи печі. Слід звернути увагу і на те, що наявність підвісок 11 дозволяє передавати зусилля від ваги склепіння безпосередньо на каркас печі, розвантажуючи, тим самим стержні 10 і дозволяючи при цьому знизити її (печі) розміри та масу. При досягненні заданої максимальної температури, піч виключається, охолоджується. Потім викочують под, розвантажують його і процес нагріву, при необхідності, повторюється. Застосування пропонуємої печі дозволить спростити технологічний процес складання печі, підняти на нову щабель надійність і довговічність її роботи. Література: 1. Электротермическое оборудование. Справочник. Под общ. Ред. А.П. Альтгаузена. М. «Энергия», 1980, С. 159, рис. 5-114. Всего 416 с. 2. Электротермическое оборудование, справочник. Под общей редакцией А. П. Альтгаузена, М.Я. Смелянского и М.С. Шевцова. М. "Энергия", 1967, С. 124, Рис. 5 - 43,д. Всего 487 с. 2 32988 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
