Дросельний пристрій

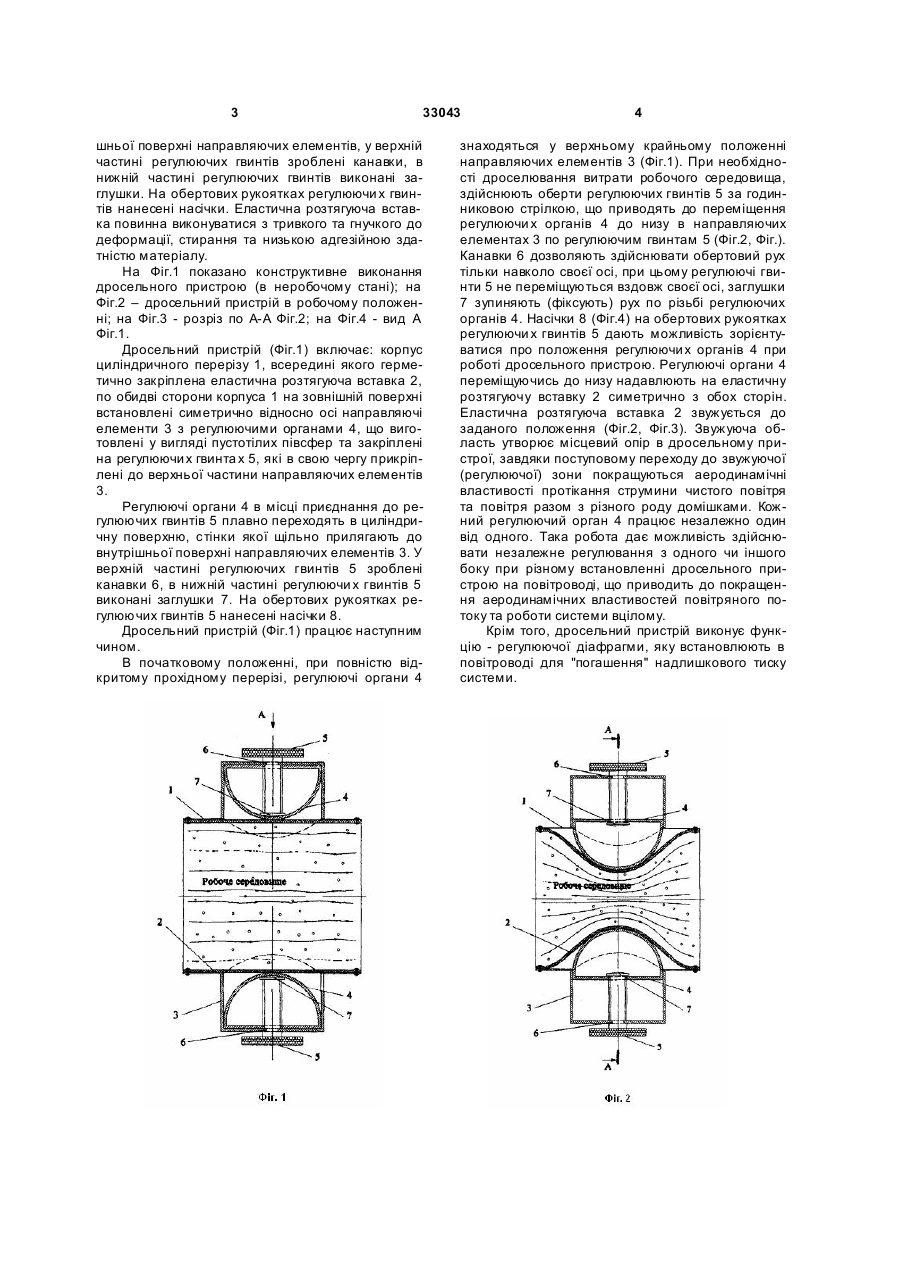

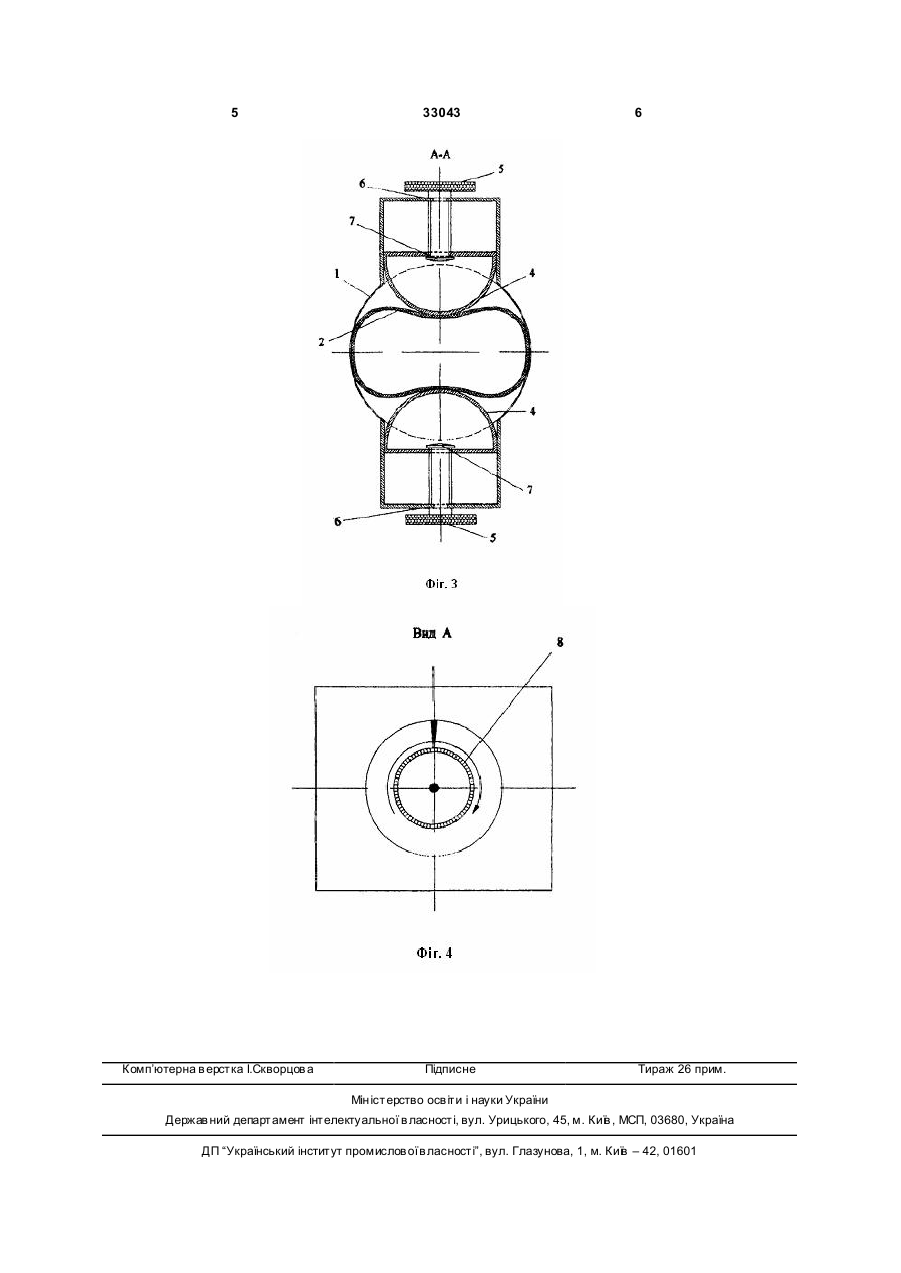

Дросельний пристрій, який містить корпус циліндричного перерізу, всередині якого герметично закріплена еластична розтягувальна вставка, який відрізняє ться тим, що по обидві сторони корпуса на зовнішній поверхні встановлені симетрично 3 33043 шньої поверхні направляючих елементів, у верхній частині регулюючих гвинтів зроблені канавки, в нижній частині регулюючих гвинтів виконані заглушки. На обертових рукоятках регулюючи х гвинтів нанесені насічки. Еластична розтягуюча вставка повинна виконуватися з тривкого та гнучкого до деформації, стирання та низькою адгезійною здатністю матеріалу. На Фіг.1 показано конструктивне виконання дросельного пристрою (в неробочому стані); на Фіг.2 – дросельний пристрій в робочому положенні; на Фіг.3 - розріз по А-А Фіг.2; на Фіг.4 - вид А Фіг.1. Дросельний пристрій (Фiг.1) включає: корпус циліндричного перерізу 1, всередині якого герметично закріплена еластична розтягуюча вставка 2, по обидві сторони корпуса 1 на зовнішній поверхні встановлені симетрично відносно осі направляючі елементи 3 з регулюючими органами 4, що виготовлені у вигляді пустотілих півсфер та закріплені на регулюючи х гвинта х 5, які в свою чергу прикріплені до верхньої частини направляючих елементів 3. Регулюючі органи 4 в місці приєднання до регулюючих гвинтів 5 плавно переходять в циліндричну поверхню, стінки якої щільно прилягають до внутрішньої поверхні направляючих елементів 3. У верхній частині регулюючих гвинтів 5 зроблені канавки 6, в нижній частині регулюючи х гвинтів 5 виконані заглушки 7. На обертових рукоятках регулюючих гвинтів 5 нанесені насічки 8. Дросельний пристрій (Фіг.1) працює наступним чином. В початковому положенні, при повністю відкритому прохідному перерізі, регулюючі органи 4 4 знаходяться у верхньому крайньому положенні направляючих елементів 3 (Фіг.1). При необхідності дроселювання витрати робочого середовища, здійснюють оберти регулюючих гвинтів 5 за годинниковою стрілкою, що приводять до переміщення регулюючи х органів 4 до низу в направляючих елементах 3 по регулюючим гвинтам 5 (Фіг.2, Фіг.). Канавки 6 дозволяють здійснювати обертовий рух тільки навколо своєї осі, при цьому регулюючі гвинти 5 не переміщуються вздовж своєї осі, заглушки 7 зупиняють (фіксують) рух по різьбі регулюючих органів 4. Насічки 8 (Фіг.4) на обертових рукоятках регулюючи х гвинтів 5 дають можливість зорієнтуватися про положення регулюючи х органів 4 при роботі дросельного пристрою. Регулюючі органи 4 переміщуючись до низу надавлюють на еластичну розтягуючу вставку 2 симетрично з обох сторін. Еластична розтягуюча вставка 2 звужується до заданого положення (Фіг.2, Фіг.3). Звужуюча область утворює місцевий опір в дросельному пристрої, завдяки поступовому переходу до звужуючої (регулюючої) зони покращуються аеродинамічні властивості протікання струмини чистого повітря та повітря разом з різного роду домішками. Кожний регулюючий орган 4 працює незалежно один від одного. Така робота дає можливість здійснювати незалежне регулювання з одного чи іншого боку при різному встановленні дросельного пристрою на повітроводі, що приводить до покращення аеродинамічних властивостей повітряного потоку та роботи системи вцілому. Крім того, дросельний пристрій виконує функцію - регулюючої діафрагми, яку встановлюють в повітроводі для "погашення" надлишкового тиску системи. 5 Комп’ютерна в ерстка І.Скворцов а 33043 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
