B24B 45/00 — Пристрої для кріплення шліфувальних кругів на обертових оправках

Номер патенту: 122448

Опубліковано: 10.01.2018

Автори: Дебре Геннадій Вікторович, Чекалюк Олексій Ігорович

МПК: B24B 45/00, B24B 53/12, B24B 23/02, B23B 29/00 ...

Мітки: машини, насадка, кутової, шліфувальної

Формула / Реферат:

Насадка до кутової шліфувальної машини, що має опорну площадку, яка відрізняється тим, що має кронштейни утримувача насадки, до яких кутова шліфувальна машина кріпиться в місцях для кріплення рукоятки в редукторі, утримувач з кронштейнами вертикально переміщується і фіксується відносно стійки утримувача, встановленої перпендикулярно до опорної площадки насадки, в утримувач вставлені пристосування для кріплення його до стійки в положенні від...

Номер патенту: 114133

Опубліковано: 27.02.2017

Автори: Фролов Володимир Костянтинович, Руденко Роман Олександрович

МПК: B23B 29/02, B24B 45/00

Мітки: оправка, оброблення, глибоких, отворів, інструментальна

Формула / Реферат:

Інструментальна оправка для оброблення глибоких отворів, виконана у вигляді стрижня, що має хвостовик для закріплення, консольну частину у формі зрізаного кубічного параболоїда та місце для встановлення інструмента, яка відрізняється тим, що місце для встановлення інструмента виконується з довільними профілем та формою перерізу, а консольна частина оправки має розміри, які визначаються із співвідношення:

Номер патенту: 108542

Опубліковано: 25.07.2016

Автори: Руденко Роман Олександрович, Гладський Максим Миколайович, Фролов Володимир Костянтинович, Наумова Марія Ігорівна

МПК: B24B 45/00, B23B 29/00

Мітки: отворів, інструментальна, оброблення, оправка, глибоких

Формула / Реферат:

1. Інструментальна оправка для оброблення глибоких отворів, виконана у вигляді стрижня, що має хвостовик для її закріплення, консольну частину та місце для встановлення інструмента, яка відрізняється тим, що консольна частина оправки виконана у формі зрізаного кубічного параболоїда, діаметр якого збільшується від місця встановлення інструмента до хвостовика оправки.2. Інструментальна оправка для оброблення глибоких отворів за п. 1, яка...

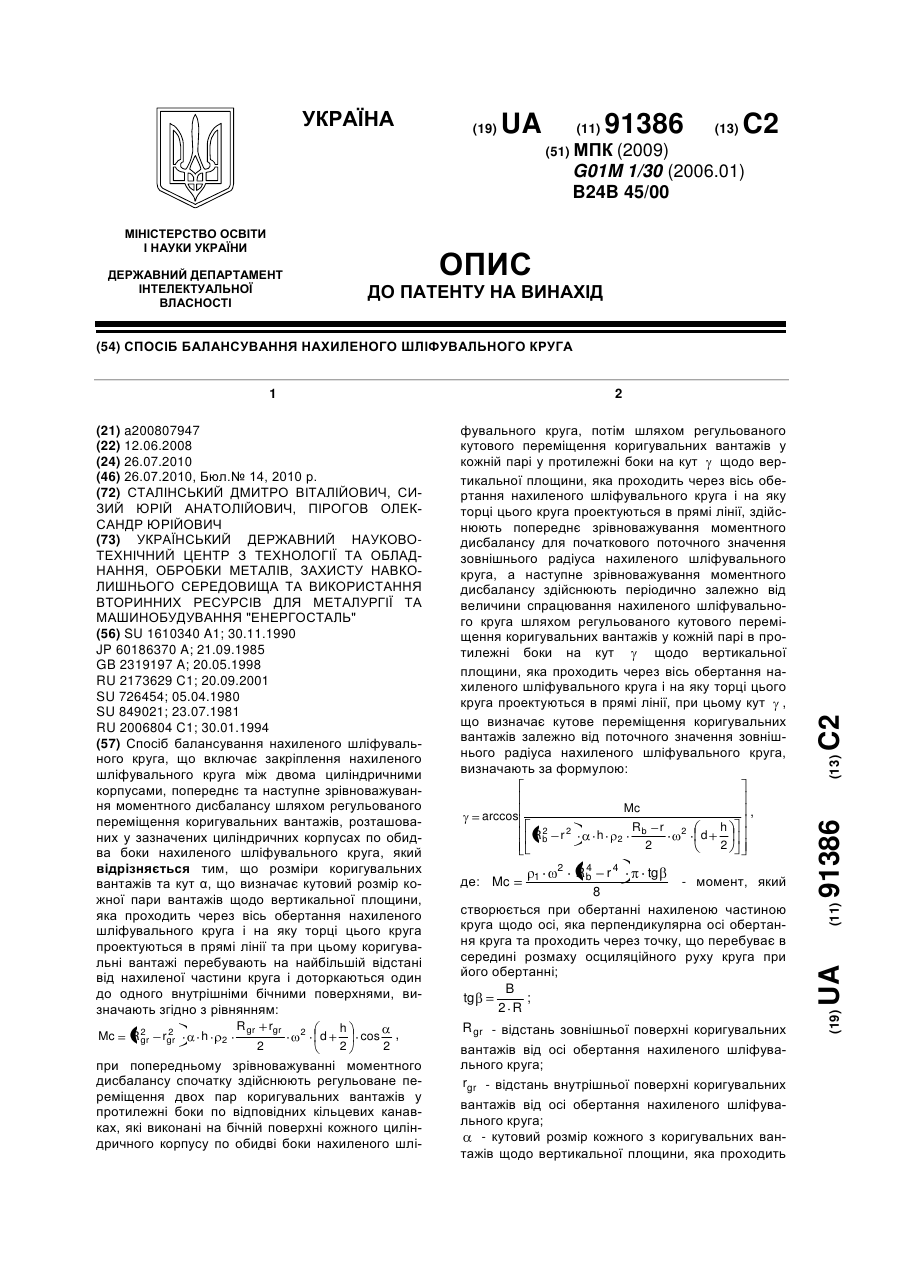

Номер патенту: 91386

Опубліковано: 26.07.2010

Автори: Сталінський Дмитро Віталійович, Сизий Юрій Анатолійович, Пірогов Олександр Юрійович

МПК: G01M 1/30, B24B 45/00

Мітки: спосіб, круга, шліфувального, нахиленого, балансування

Формула / Реферат:

Спосіб балансування нахиленого шліфувального круга, що включає закріплення нахиленого шліфувального круга між двома циліндричними корпусами, попереднє та наступне зрівноважування моментного дисбалансу шляхом регульованого переміщення коригувальних вантажів, розташованих у зазначених циліндричних корпусах по обидва боки нахиленого шліфувального круга, який відрізняється тим, що розміри коригувальних вантажів та кут α, що визначає кутовий...

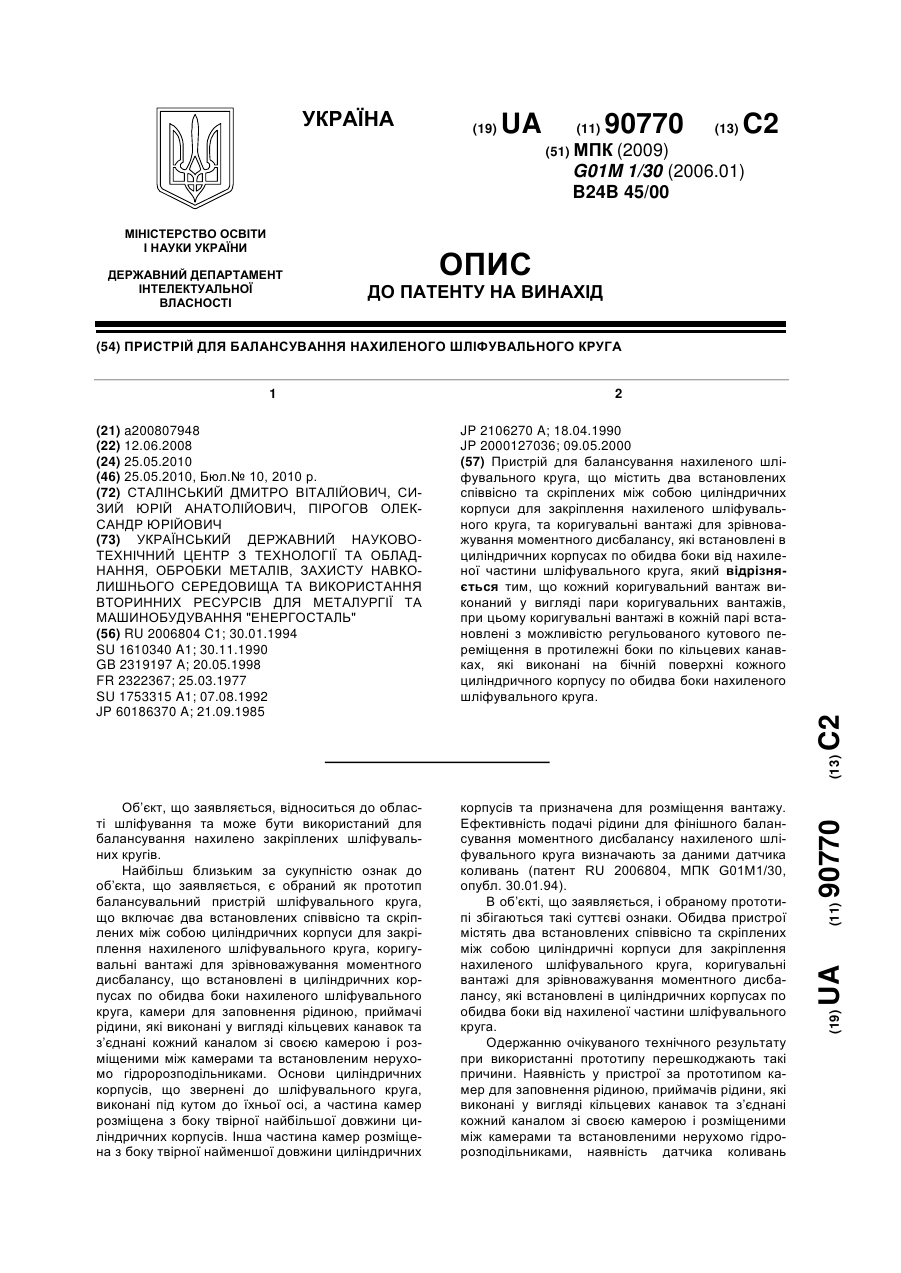

Номер патенту: 90770

Опубліковано: 25.05.2010

Автори: Сталінський Дмитро Віталійович, Сизий Юрій Анатолійович, Пірогов Олександр Юрійович

МПК: B24B 45/00, G01M 1/30

Мітки: шліфувального, пристрій, круга, нахиленого, балансування

Формула / Реферат:

Пристрій для балансування нахиленого шліфувального круга, що містить два встановлених співвісно та скріплених між собою циліндричних корпуси для закріплення нахиленого шліфувального круга, та коригувальні вантажі для зрівноважування моментного дисбалансу, які встановлені в циліндричних корпусах по обидва боки від нахиленої частини шліфувального круга, який відрізняється тим, що кожний коригувальний вантаж виконаний у вигляді пари...

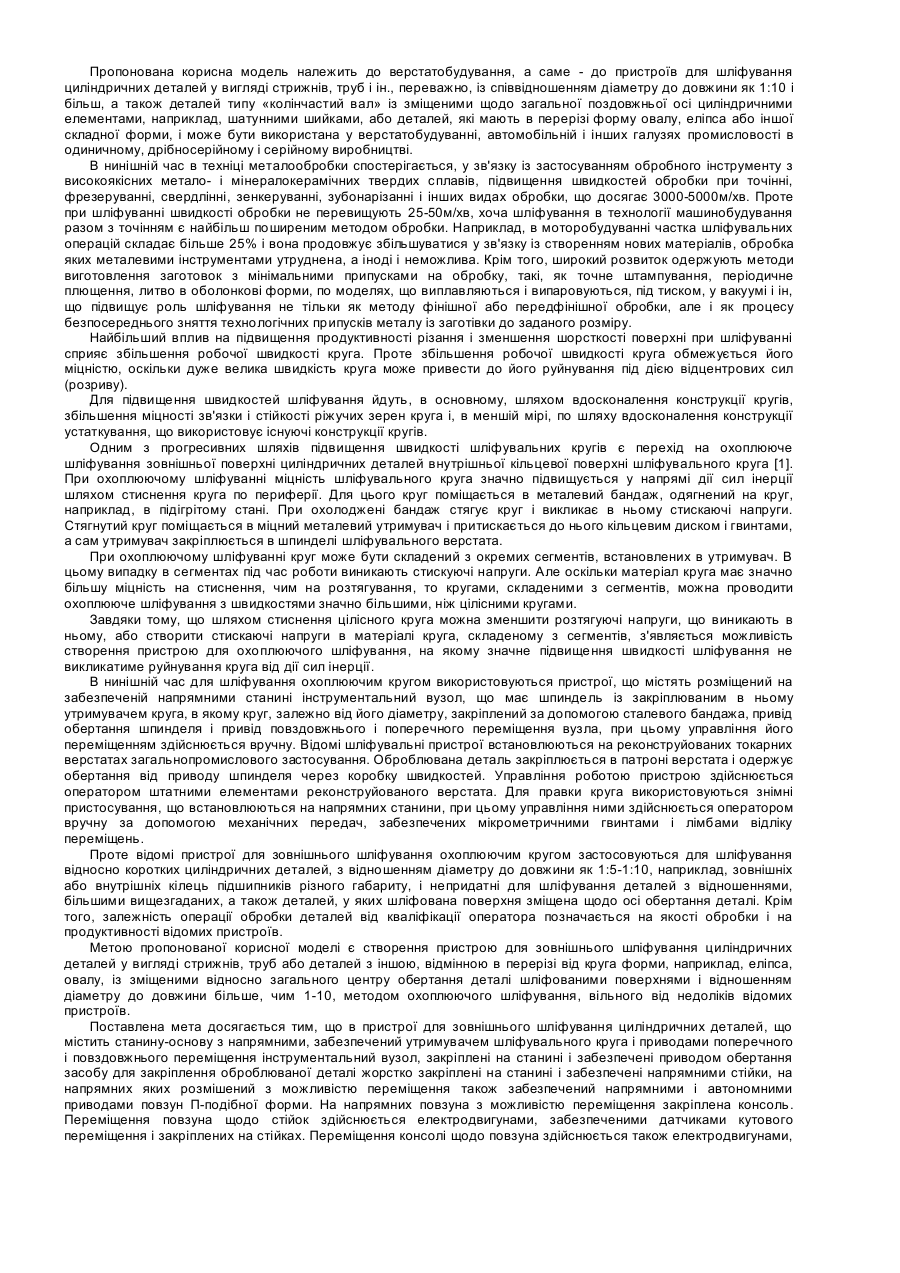

Номер патенту: 31840

Опубліковано: 25.04.2008

Автор: Сивоконь Олександр Федорович

МПК: B24B 31/00, B24B 27/00, B24B 45/00, B24B 5/00 ...

Мітки: зовнішнього, пристрій, шліфування, циліндричних, деталей

Формула / Реферат:

1. Пристрій для зовнішнього шліфування циліндричних деталей, що містить станину-основу з напрямними, обладнаний утримувачем шліфувального круга і приводом інструментальний вузол, закріплені на станині і обладнані приводом обертання засоби для закріплення оброблюваної деталі, засіб для відновлення оброблюваної поверхні круга і засоби керування механізмами обробки, який відрізняється тим, що в нього додатково введені обладнані напрямними і...

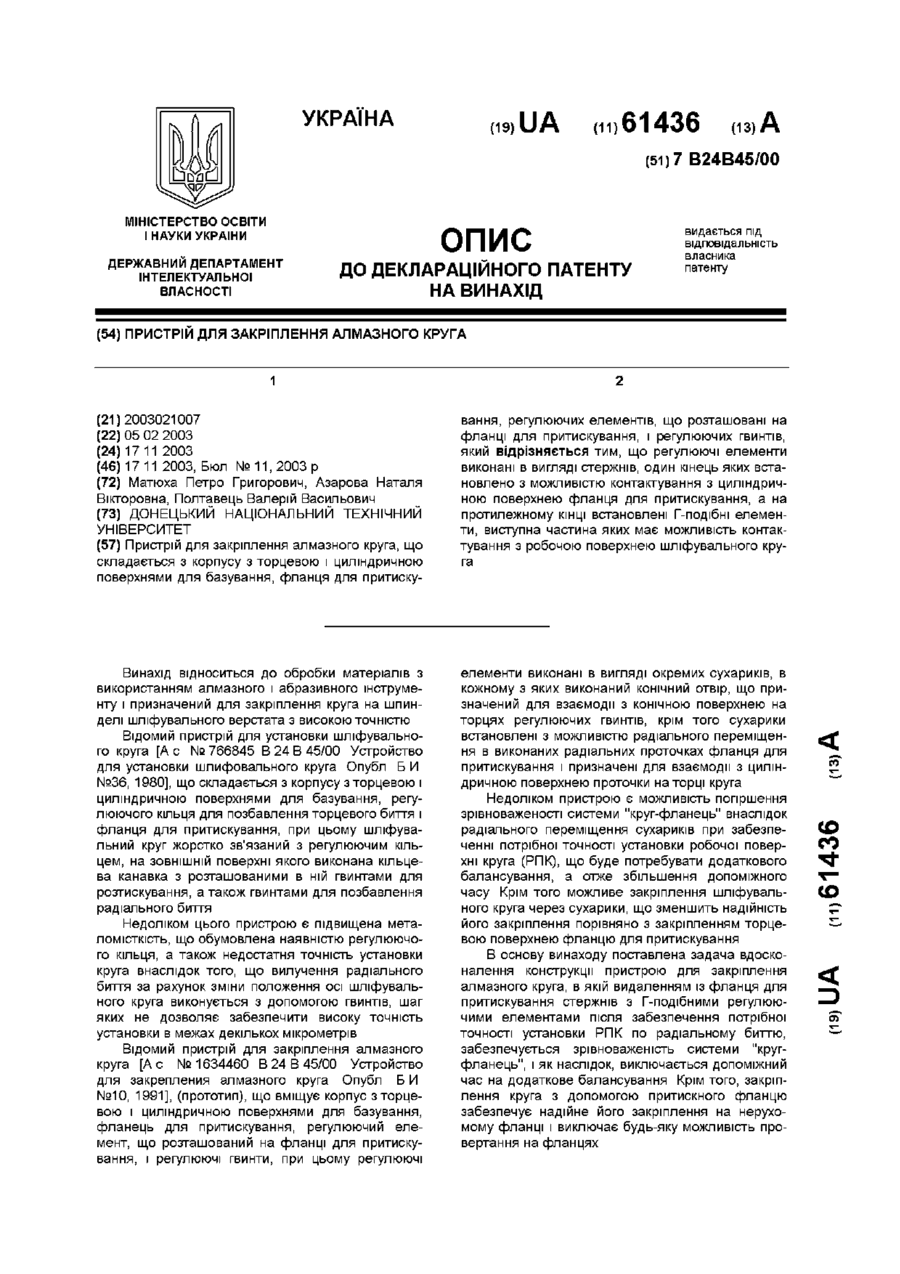

Номер патенту: 61436

Опубліковано: 17.11.2003

Автори: Полтавець Валерій Васильович, Азарова Наталя Вікторовна, Матюха Петро Григорович

МПК: B24B 45/00

Мітки: алмазного, пристрій, закріплення, круга

Формула / Реферат:

Пристрій для закріплення алмазного круга, що складається з корпусу з торцевою і циліндричною поверхнями для базування, фланця для притискування, регулюючих елементів, що розташовані на фланці для притискування, і регулюючих гвинтів, який відрізняється тим, що регулюючі елементи виконані в вигляді стержнів, один кінець яких встановлено з можливістю контактування з циліндричною поверхнею фланця для притискування, а на протилежному кінці...

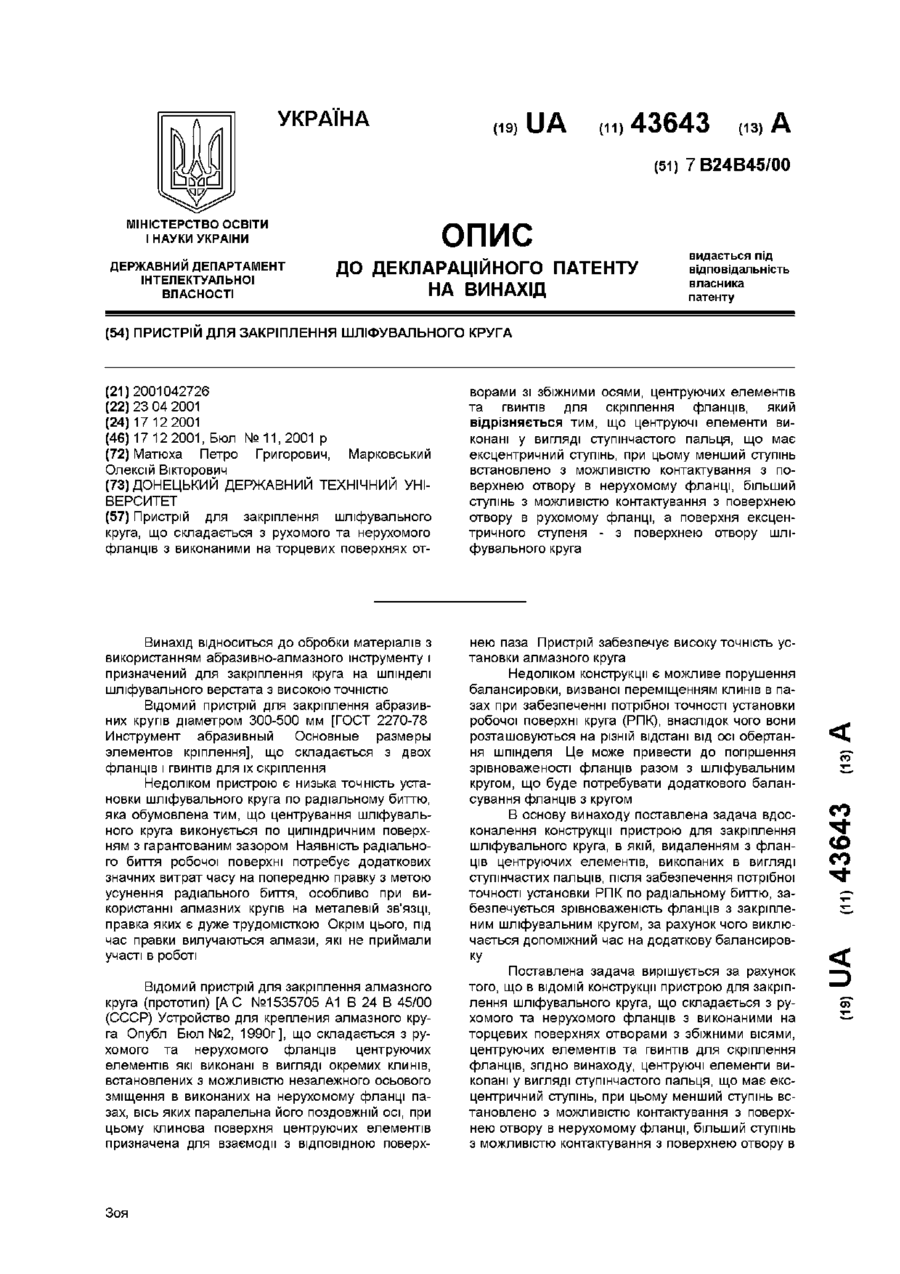

Номер патенту: 43643

Опубліковано: 17.12.2001

Автори: Марковський Олексій Вікторович, Матюха Петро Григорович

МПК: B24B 45/00

Мітки: шліфувального, круга, закріплення, пристрій

Формула / Реферат:

Пристрій для закріплення шліфувального круга, що складається з рухомого та нерухомого фланців з виконаними на торцевих поверхнях отворами зі збіжними осями, центруючих елементів та гвинтів для скріплення фланців, який відрізняється тим, що центруючі елементи виконані У, вигляді ступінчастого пальця, що має ексцентричні ступінь, при цьому меньший ступінь встановлена з можливістю контактування з поверхнею отвору в нерухомому фланці, більший...
