Спосіб депарафінізації нафтогазовидобувних свердловин
Номер патенту: 33329
Опубліковано: 25.06.2008
Автори: Йиширин Ибрагим Ахмед, Абдулзаде Ярослав Алибайрамович
Формула / Реферат
Спосіб депарафінізації нафтогазовидобувних свердловин, згідно з яким у свердловини насосом накачують через нагнітальні лінії гаряче робоче середовище, а на виході встановлюють ліфтові труби сепаратора для розділення ліфтованого свердловинного середовища на легкі та важкі фракції, що з'єднані із лінією нагнітання, який відрізняється тим, що як робоче середовище використовують аерозольну суміш, яку отримують за допомогою мобільної парогенераторної установки, яку застосовують як насос, та розміщеного на лінії нагнітання високовакуумного ежектора-диспергатора, вакуумну камеру якого з'єднують із сепаратором для часткового відбору важкої фракції свердловинного середовища.
Текст

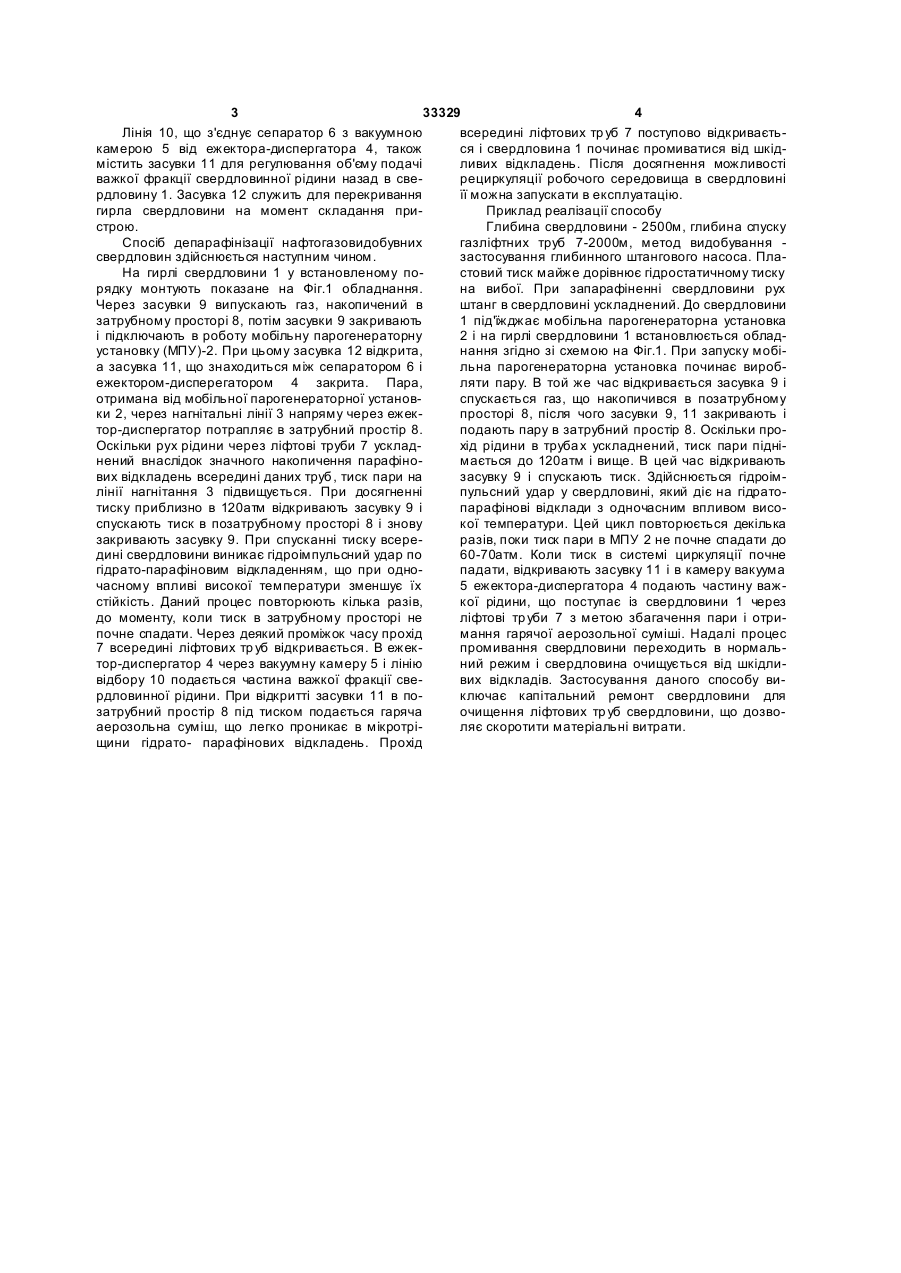

Спосіб депарафінізації нафтогазовидобувних свердловин, згідно з яким у свердловини насосом 3 33329 4 Лінія 10, що з'єднує сепаратор 6 з вакуумною всередині ліфтових тр уб 7 поступово відкриваєтькамерою 5 від ежектора-диспергатора 4, також ся і свердловина 1 починає промиватися від шкідмістить засувки 11 для регулювання об'єму подачі ливих відкладень. Після досягнення можливості важкої фракції свердловинної рідини назад в сверециркуляції робочого середовища в свердловині рдловину 1. Засувка 12 служить для перекривання її можна запускати в експлуатацію. гирла свердловини на момент складання приПриклад реалізації способу строю. Глибина свердловини - 2500м, глибина спуску Спосіб депарафінізації нафтогазовидобувних газліфтних труб 7-2000м, метод видобування свердловин здійснюється наступним чином. застосування глибинного штангового насоса. ПлаНа гирлі свердловини 1 у встановленому постовий тиск майже дорівнює гідростатичному тиску рядку монтують показане на Фіг.1 обладнання. на вибої. При запарафіненні свердловини рух Через засувки 9 випускають газ, накопичений в штанг в свердловині ускладнений. До свердловини затрубному просторі 8, потім засувки 9 закривають 1 під'їжджає мобільна парогенераторна установка і підключають в роботу мобільну парогенераторну 2 і на гирлі свердловини 1 встановлюється обладустановку (МПУ)-2. При цьому засувка 12 відкрита, нання згідно зі схемою на Фіг.1. При запуску мобіа засувка 11, що знаходиться між сепаратором 6 і льна парогенераторна установка починає виробежектором-дисперегатором 4 закрита. Пара, ляти пару. В той же час відкривається засувка 9 і отримана від мобільної парогенераторної установспускається газ, що накопичився в позатрубному ки 2, через нагнітальні лінії 3 напряму через ежекпросторі 8, після чого засувки 9, 11 закривають і тор-диспергатор потрапляє в затрубний простір 8. подають пару в затрубний простір 8. Оскільки проОскільки рух рідини через ліфтові труби 7 ускладхід рідини в труба х ускладнений, тиск пари піднінений внаслідок значного накопичення парафіномається до 120атм і вище. В цей час відкривають вих відкладень всередині даних труб, тиск пари на засувку 9 і спускають тиск. Здійснюється гідроімлінії нагнітання 3 підвищується. При досягненні пульсний удар у свердловині, який діє на гідратотиску приблизно в 120атм відкривають засувку 9 і парафінові відклади з одночасним впливом висоспускають тиск в позатрубному просторі 8 і знову кої температури. Цей цикл повторюється декілька закривають засувку 9. При спусканні тиску всереразів, поки тиск пари в МПУ 2 не почне спадати до дині свердловини виникає гідроімпульсний удар по 60-70атм. Коли тиск в системі циркуляції почне гідрато-парафіновим відкладенням, що при однопадати, відкривають засувку 11 і в камеру вакуума часному впливі високої температури зменшує їх 5 ежектора-диспергатора 4 подають частину важстійкість. Даний процес повторюють кілька разів, кої рідини, що поступає із свердловини 1 через до моменту, коли тиск в затрубному просторі не ліфтові тр уби 7 з метою збагачення пари і отрипочне спадати. Через деякий проміжок часу прохід мання гарячої аерозольної суміші. Надалі процес 7 всередині ліфтових тр уб відкривається. В ежекпромивання свердловини переходить в нормальтор-диспергатор 4 через вакуумну камеру 5 і лінію ний режим і свердловина очищується від шкідливідбору 10 подається частина важкої фракції свевих відкладів. Застосування даного способу вирдловинної рідини. При відкритті засувки 11 в поключає капітальний ремонт свердловини для затрубний простір 8 під тиском подається гаряча очищення ліфтових тр уб свердловини, що дозвоаерозольна суміш, що легко проникає в мікротріляє скоротити матеріальні витрати. щини гідрато- парафінових відкладень. Прохід 5 Комп’ютерна в ерстка Л.Литв иненко 33329 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
