Вібропристрій

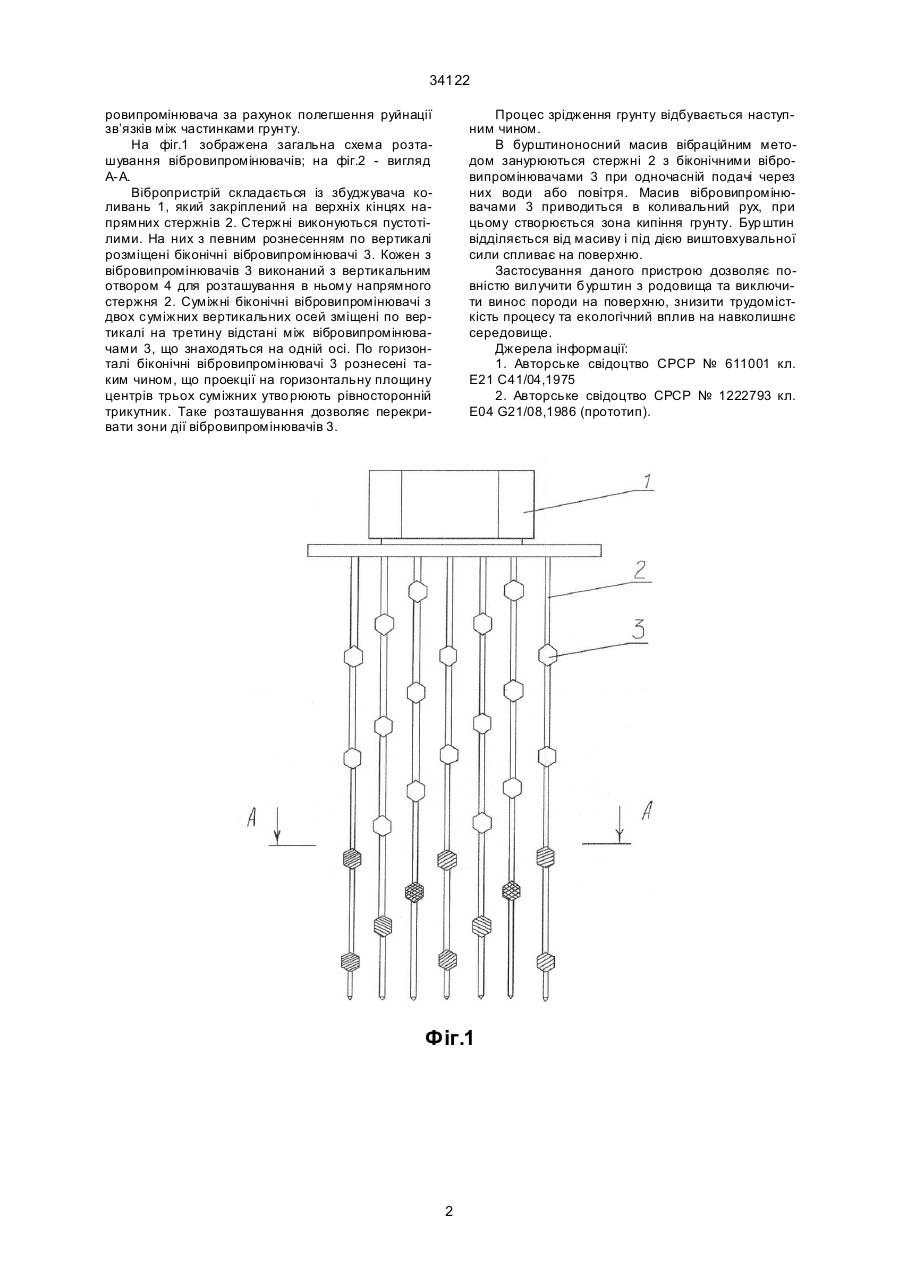

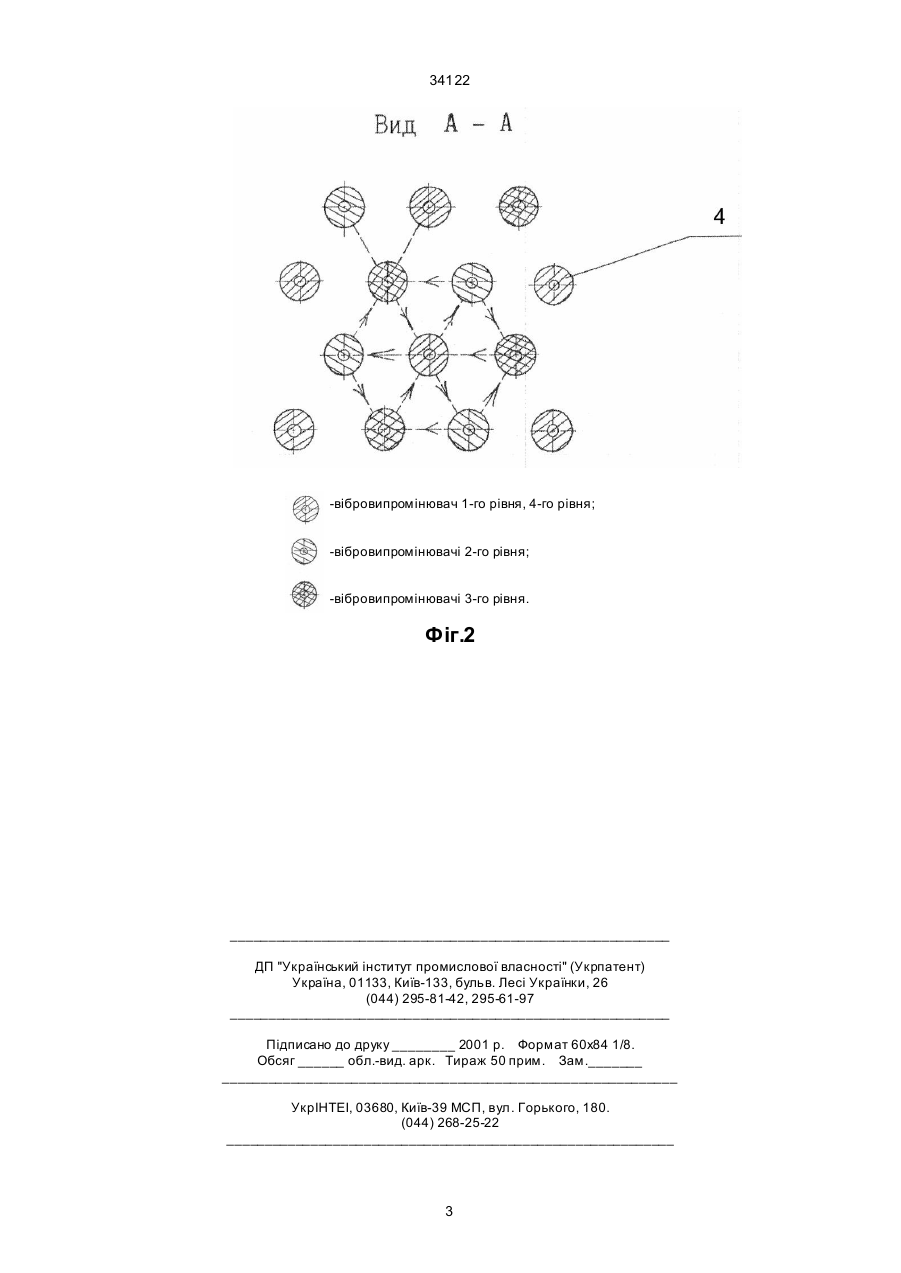

1.Вібропристрій, який включає збудник коливань і рознесені на вертикальних стержнях біконічні вібровипромінювачі відмітний тим, що біконіч 34122 ровипромінювача за рахунок полегшення руйнації зв’язків між частинками грунту. На фіг.1 зображена загальна схема розташування вібровипромінювачів; на фіг.2 - вигляд А-А. Вібропристрій складається із збуджувача коливань 1, який закріплений на верхніх кінцях напрямних стержнів 2. Стержні виконуються пустотілими. На них з певним рознесенням по вертикалі розміщені біконічні вібровипромінювачі 3. Кожен з вібровипромінювачів 3 виконаний з вертикальним отвором 4 для розташування в ньому напрямного стержня 2. Суміжні біконічні вібровипромінювачі з двох суміжних вертикальних осей зміщені по вертикалі на третину відстані між вібровипромінювачами 3, що знаходяться на одній осі. По горизонталі біконічні вібровипромінювачі 3 рознесені таким чином, що проекції на горизонтальну площину центрів трьох суміжних утво рюють рівносторонній трикутник. Таке розташування дозволяє перекривати зони дії вібровипромінювачів 3. Процес зрідження грунту відбувається наступним чином. В бурштиноносний масив вібраційним методом занурюються стержні 2 з біконічними вібровипромінювачами 3 при одночасній подачі через них води або повітря. Масив вібровипромінювачами 3 приводиться в коливальний рух, при цьому створюється зона кипіння грунту. Бур штин відділяється від масиву і під дією виштовхувальної сили спливає на поверхню. Застосування даного пристрою дозволяє повністю вилучити бурштин з родовища та виключити винос породи на поверхню, знизити трудомісткість процесу та екологічний вплив на навколишнє середовище. Джерела інформації: 1. Авторське свідоцтво СРСР № 611001 кл. Е21 С41/04,1975 2. Авторське свідоцтво СРСР № 1222793 кл. Е04 G21/08,1986 (прототип). Фіг.1 2 34122 -вібровипромінювач 1-го рівня, 4-го рівня; -вібровипромінювачі 2-го рівня; -вібровипромінювачі 3-го рівня. Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
