Світловий демонстраційний пристрій
Номер патенту: 34292
Опубліковано: 11.08.2008
Автори: Ємельянов Ігор Володимирович, Якимчук Тарас Володимирович
Формула / Реферат
Світловий демонстраційний пристрій, що містить джерело електроживлення, блок програмного електронного керування, струмопередавальний пристрій, джерела світла, який відрізняється тим, що струмопередавальний пристрій виконаний у вигляді струмоведучої панелі, що являє собою паралелепіпед, який містить пластини з ізоляційного матеріалу, розділені між собою пластинами з металевої фольги, одна з яких має позитивний заряд, а інша - негативний, а як джерела світла використані світлодіоди, розташовані на площині основи струмоведучої панелі, причому контакти світлодіодів виконані у вигляді шипів різної довжини, розміщених у струмоведучій панелі перпендикулярно її основі таким чином, що один із шипів контактує з металевою фольгою, що несе позитивний заряд, а інший - з металевою фольгою, що несе негативний заряд.
Текст

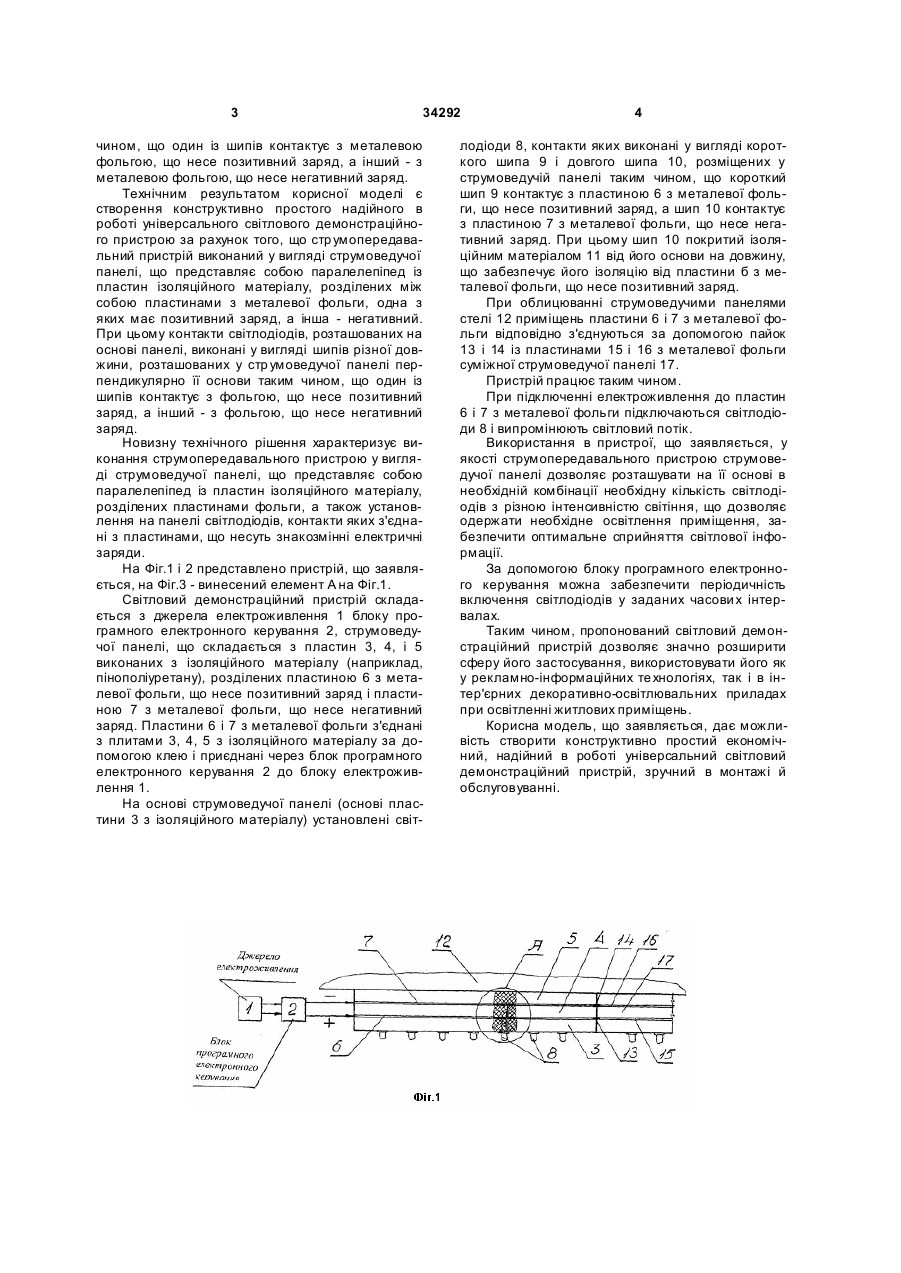

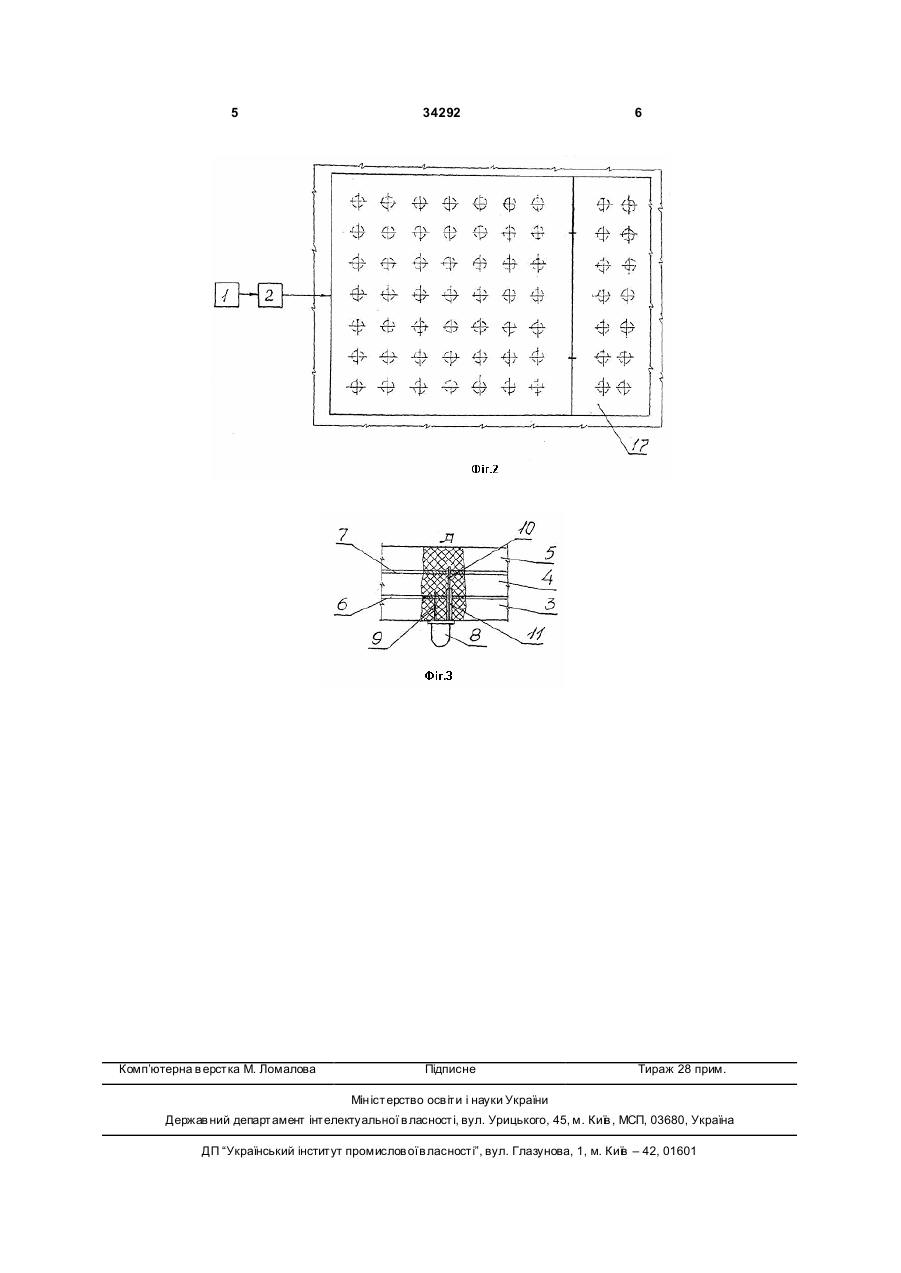

Світловий демонстраційний пристрій, що містить джерело електроживлення, блок програмного електронного керування, струмопередавальний пристрій, джерела світла, який відрізняється тим, що стр умопередавальний пристрій виконаний у 3 34292 чином, що один із шипів контактує з металевою фольгою, що несе позитивний заряд, а інший - з металевою фольгою, що несе негативний заряд. Технічним результатом корисної моделі є створення конструктивно простого надійного в роботі універсального світлового демонстраційного пристрою за рахунок того, що стр умопередавальний пристрій виконаний у вигляді струмоведучої панелі, що представляє собою паралелепіпед із пластин ізоляційного матеріалу, розділених між собою пластинами з металевої фольги, одна з яких має позитивний заряд, а інша - негативний. При цьому контакти світлодіодів, розташованих на основі панелі, виконані у вигляді шипів різної довжини, розташованих у стр умоведучої панелі перпендикулярно її основи таким чином, що один із шипів контактує з фольгою, що несе позитивний заряд, а інший - з фольгою, що несе негативний заряд. Новизну технічного рішення характеризує виконання струмопередавального пристрою у вигляді струмоведучої панелі, що представляє собою паралелепіпед із пластин ізоляційного матеріалу, розділених пластинами фольги, а також установлення на панелі світлодіодів, контакти яких з'єднані з пластинами, що несуть знакозмінні електричні заряди. На Фіг.1 і 2 представлено пристрій, що заявляється, на Фіг.3 - винесений елемент А на Фіг.1. Світловий демонстраційний пристрій складається з джерела електроживлення 1 блоку програмного електронного керування 2, струмоведучої панелі, що складається з пластин 3, 4, і 5 виконаних з ізоляційного матеріалу (наприклад, пінополіуретану), розділених пластиною 6 з металевої фольги, що несе позитивний заряд і пластиною 7 з металевої фольги, що несе негативний заряд. Пластини 6 і 7 з металевої фольги з'єднані з плитами 3, 4, 5 з ізоляційного матеріалу за допомогою клею і приєднані через блок програмного електронного керування 2 до блоку електроживлення 1. На основі струмоведучої панелі (основі пластини 3 з ізоляційного матеріалу) установлені світ 4 лодіоди 8, контакти яких виконані у вигляді короткого шипа 9 і довгого шипа 10, розміщених у струмоведучій панелі таким чином, що короткий шип 9 контактує з пластиною 6 з металевої фольги, що несе позитивний заряд, а шип 10 контактує з пластиною 7 з металевої фольги, що несе негативний заряд. При цьому шип 10 покритий ізоляційним матеріалом 11 від його основи на довжину, що забезпечує його ізоляцію від пластини б з металевої фольги, що несе позитивний заряд. При облицюванні струмоведучими панелями стелі 12 приміщень пластини 6 і 7 з металевої фольги відповідно з'єднуються за допомогою пайок 13 і 14 із пластинами 15 і 16 з металевої фольги суміжної струмоведучої панелі 17. Пристрій працює таким чином. При підключенні електроживлення до пластин 6 і 7 з металевої фольги підключаються світлодіоди 8 і випромінюють світловий потік. Використання в пристрої, що заявляється, у якості струмопередавального пристрою струмоведучої панелі дозволяє розташувати на її основі в необхідній комбінації необхідну кількість світлодіодів з різною інтенсивністю світіння, що дозволяє одержати необхідне освітлення приміщення, забезпечити оптимальне сприйняття світлової інформації. За допомогою блоку програмного електронного керування можна забезпечити періодичність включення світлодіодів у заданих часови х інтервалах. Таким чином, пропонований світловий демонстраційний пристрій дозволяє значно розширити сферу його застосування, використовувати його як у рекламно-інформаційних те хнологіях, так і в інтер'єрних декоративно-освітлювальних приладах при освітленні житлових приміщень. Корисна модель, що заявляється, дає можливість створити конструктивно простий економічний, надійний в роботі універсальний світловий демонстраційний пристрій, зручний в монтажі й обслуговуванні. 5 Комп’ютерна в ерстка М. Ломалова 34292 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLight demonstration device
Автори англійськоюYakymchuk Taras Volodymyrovych, Yemelianov Ihor Volodymyrovych
Назва патенту російськоюСветовое демонстрационное устройство
Автори російськоюЯкимчук Тарас Владимирович, Емельянов Игорь Владимирович
МПК / Мітки
МПК: G02B 6/00, G09F 19/22
Мітки: пристрій, світловий, демонстраційний
