Вентилятор закритої електричної машини
Номер патенту: 34374
Опубліковано: 11.08.2008
Автори: Кукулевський Олексій Васильович, Омельченко Олександр Миколайович, Горчаков Віталій Олександрович, Кириленко Валерій Іванович, Добров Андрій Валерійович, Абара Олег Леонідович
Формула / Реферат
1. Вентилятор закритої електричної машини, що містить маточину, диск з лопатями та отворами, які виконані в секторах диска між лопатями вентилятора, встановленого на валу ротора, який відрізняється тим, що площа перерізу отворів складає 2-10 % площі кільцевих секторів між суміжними лопатями з верхньою границею, що знаходиться не нижче, і нижньою границею, що знаходиться не вище нижньої лінії кільцевого сектора між лопатями.
2. Вентилятор електричної машини за п. 1, який відрізняється тим, що отвори виконані у вигляді прямокутників з симетричними заокругленнями.
3. Вентилятор електричної машини за п. 1, який відрізняється тим, що отвори виконані у вигляді кільцевих секторів з симетричними заокругленнями.
Текст

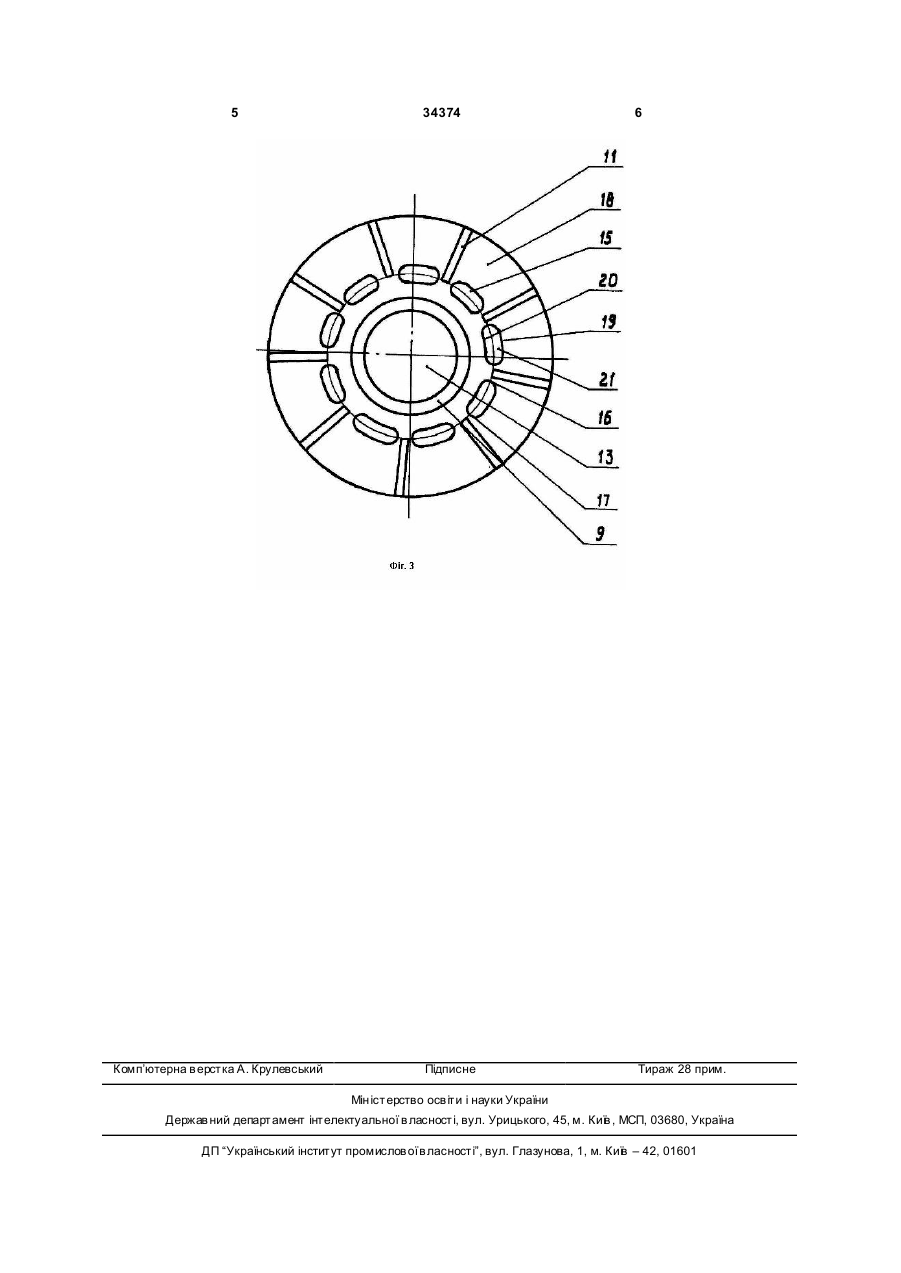

1. Вентилятор закритої електричної машини, 3 34374 лопатів з отворами в диску у вигляді кільцевих секторів із симетричними заокругленнями. Вентилятор 1 електричної машини, що містить корпус 2, статор 3 і підшипниковий щит 4 з підшипником 5, установлений на валу 6 ротора 7 внутрішньої порожнини 8 електричної машини. Вентилятор 1 містить маточину 9, диск 10, лопаті 11 і отвори 12. Отвори 12 рівновіддалені від центральної осі 13 вентилятора. Отвори 12 мають форму прямокутників 14 або кільцевих секторів 15 із симетричними заокругленнями 16, 17. Площа отворів 12 складає 2-10% площі кільцевих секторів 18 між суміжними лопатями 11. Верхня лінія (границя) 19 отворів 12 у формі (виді) прямокутників 14 або кільцевих секторів 15 розташовується не нижче, а нижня лінія (границя) 20 розташовується не вище нижньої лінії (границі) 21 кільцевих секто 4 рів 18. На Фіг.1 стрільцями показаний рух холодоагента в порожнині електричної машини з короткозамкненим ротором зі звареною конструкцією стрижнів і короткозамкнених кілець. Пропонована конструкція вентилятора дозволяє оптимізувати циркуляцію холодоагента, зменшити аеродинамічні втрати й у цілому поліпшити тепловий стан електричної машини. Виготовлення пропонованої конструкції вентилятора електричної машини традиційно, не вимагає спеціальних засобів технічного оснащення і може бути використана в закритих електричних машинах. Джерела інформації: 1. Авторское свидетельство СССР №838923, кл. Н02К9/08, 1981. 5 Комп’ютерна в ерстка А. Крулевський 34374 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFan of a closed electric machine
Автори англійськоюKukulevskyi Oleksii Vasyliovych, Omelchenko Oleksandr Mykolaiovych, Abara Oleh Leonidovych, Kyrylenko Valerii Ivanovych, Horchakov Vitalii Oleksandrovych, Dobrov Andrii Valeriiovych
Назва патенту російськоюВентилятор закрытой электрической машины
Автори російськоюКукулевский Алексей Васильевич, Омельченко Александр Николаевич, Абара Олег Леонидович, Кириленко Валерий Иванович, Горчаков Виталий Александрович, Добров Андрей Валерьевич
МПК / Мітки
МПК: H02K 9/00
Мітки: вентилятор, електричної, машини, закритої
