Картоплекопач

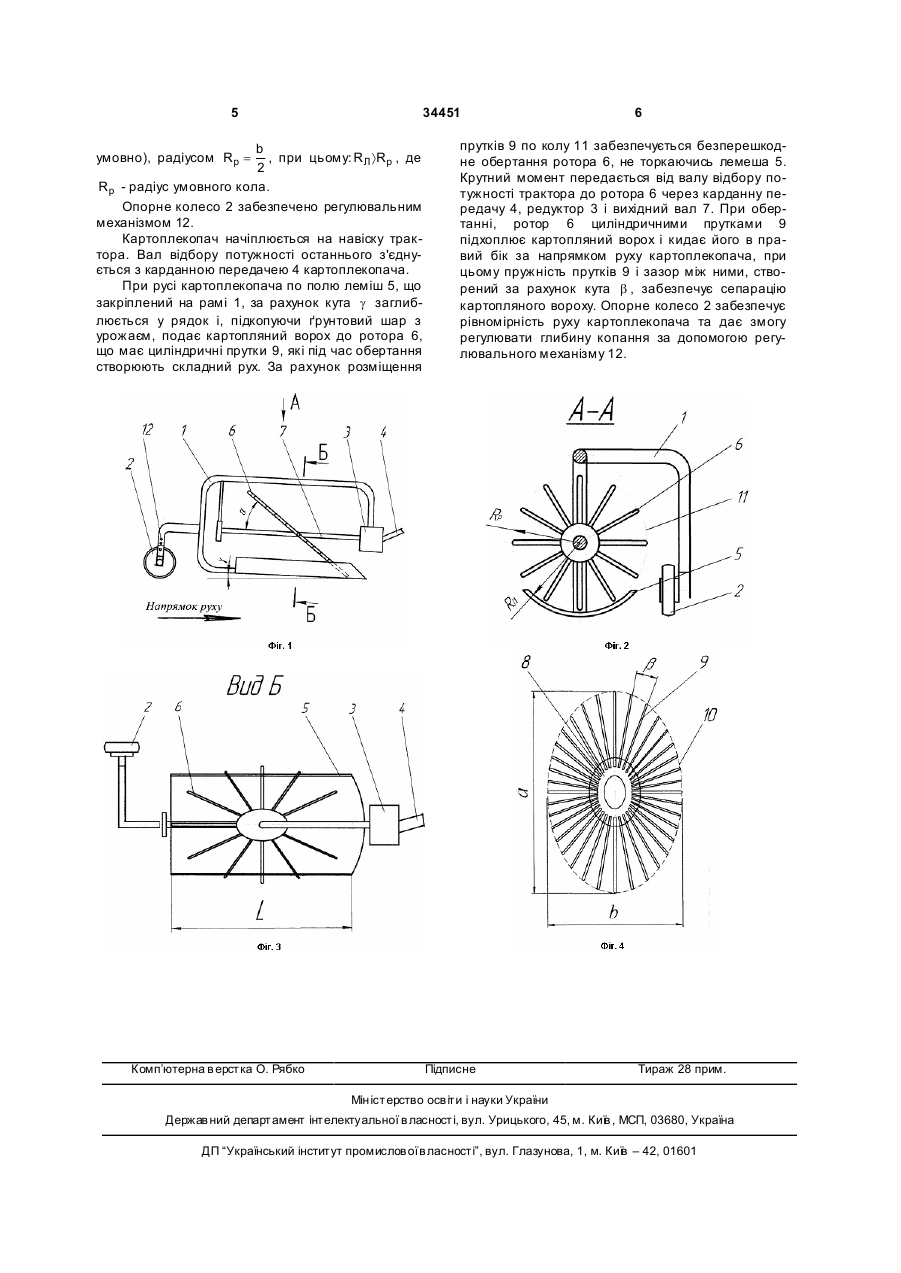

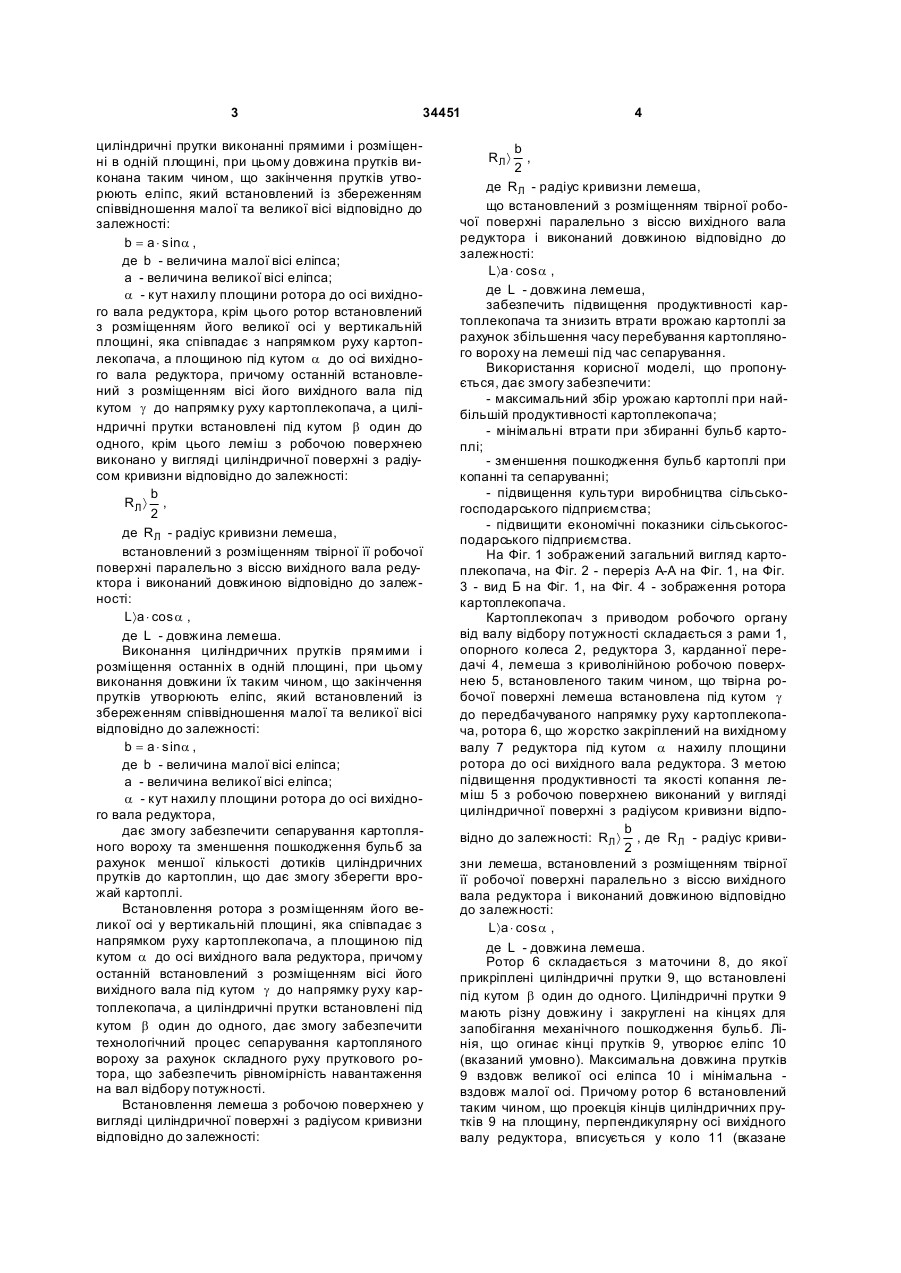

Картоплекопач, що містить раму, навіску, леміш з криволінійною робочою поверхнею, опорне колесо, встановлене на осі вихідного вала редуктора ротора з циліндричними прутками, що прикріплені до маточини останнього, який відрізняється тим, що циліндричні прутки виконані прямими і розміщені в одній площині, при цьому довжина прутків виконана таким чином, що закінчення прутків утворюють еліпс, який встановлений із збереженням співвідношення малої та великої осей відповідно до залежності: b = a × sina , де b - величина малої осі еліпса; a - величина великої осі еліпса; U 2 (19) 1 3 34451 циліндричні прутки виконанні прямими і розміщенні в одній площині, при цьому довжина прутків виконана таким чином, що закінчення прутків утворюють еліпс, який встановлений із збереженням співвідношення малої та великої вісі відповідно до залежності: b = a × sina , де b - величина малої вісі еліпса; a - величина великої вісі еліпса; a - кут нахилу площини ротора до осі вихідного вала редуктора, крім цього ротор встановлений з розміщенням його великої осі у вертикальній площині, яка співпадає з напрямком руху картоплекопача, а площиною під кутом a до осі вихідного вала редуктора, причому останній встановлений з розміщенням вісі його вихідного вала під кутом g до напрямку руху картоплекопача, а циліндричні прутки встановлені під кутом b один до одного, крім цього леміш з робочою поверхнею виконано у вигляді циліндричної поверхні з радіусом кривизни відповідно до залежності: b RЛ ñ , 2 де RЛ - радіус кривизни лемеша, встановлений з розміщенням твірної її робочої поверхні паралельно з віссю вихідного вала редуктора і виконаний довжиною відповідно до залежності: L ña × cos a , де L - довжина лемеша. Виконання циліндричних прутків прямими і розміщення останніх в одній площині, при цьому виконання довжини їх таким чином, що закінчення прутків утворюють еліпс, який встановлений із збереженням співвідношення малої та великої вісі відповідно до залежності: b = a × sina , де b - величина малої вісі еліпса; a - величина великої вісі еліпса; a - кут нахилу площини ротора до осі вихідного вала редуктора, дає змогу забезпечити сепарування картопляного вороху та зменшення пошкодження бульб за рахунок меншої кількості дотиків циліндричних прутків до картоплин, що дає змогу зберегти врожай картоплі. Встановлення ротора з розміщенням його великої осі у вертикальній площині, яка співпадає з напрямком руху картоплекопача, а площиною під кутом a до осі вихідного вала редуктора, причому останній встановлений з розміщенням вісі його вихідного вала під кутом g до напрямку руху картоплекопача, а циліндричні прутки встановлені під кутом b один до одного, дає змогу забезпечити технологічний процес сепарування картопляного вороху за рахунок складного руху пруткового ротора, що забезпечить рівномірність навантаження на вал відбору потужності. Встановлення лемеша з робочою поверхнею у вигляді циліндричної поверхні з радіусом кривизни відповідно до залежності: 4 b , 2 де RЛ - радіус кривизни лемеша, що встановлений з розміщенням твірної робочої поверхні паралельно з віссю вихідного вала редуктора і виконаний довжиною відповідно до залежності: L ña × cos a , де L - довжина лемеша, забезпечить підвищення продуктивності картоплекопача та знизить втрати врожаю картоплі за рахунок збільшення часу перебування картопляного вороху на лемеші під час сепарування. Використання корисної моделі, що пропонується, дає змогу забезпечити: - максимальний збір урожаю картоплі при найбільшій продуктивності картоплекопача; - мінімальні втрати при збиранні бульб картоплі; - зменшення пошкодження бульб картоплі при копанні та сепаруванні; - підвищення культури виробництва сільськогосподарського підприємства; - підвищити економічні показники сільськогосподарського підприємства. На Фіг. 1 зображений загальний вигляд картоплекопача, на Фіг. 2 - переріз А-А на Фіг. 1, на Фіг. 3 - вид Б на Фіг. 1, на Фіг. 4 - зображення ротора картоплекопача. Картоплекопач з приводом робочого органу від валу відбору потужності складається з рами 1, опорного колеса 2, редуктора 3, карданної передачі 4, лемеша з криволінійною робочою поверхнею 5, встановленого таким чином, що твірна робочої поверхні лемеша встановлена під кутом g до передбачуваного напрямку руху картоплекопача, ротора 6, що жорстко закріплений на вихідному валу 7 редуктора під кутом a нахилу площини ротора до осі вихідного вала редуктора. З метою підвищення продуктивності та якості копання леміш 5 з робочою поверхнею виконаний у вигляді циліндричної поверхні з радіусом кривизни відпоb відно до залежності: R Л ñ , де RЛ - радіус криви2 зни лемеша, встановлений з розміщенням твірної її робочої поверхні паралельно з віссю вихідного вала редуктора і виконаний довжиною відповідно до залежності: L ña × cos a , де L - довжина лемеша. Ротор 6 складається з маточини 8, до якої прикріплені циліндричні прутки 9, що встановлені під кутом b один до одного. Циліндричні прутки 9 мають різну довжину і закруглені на кінцях для запобігання механічного пошкодження бульб. Лінія, що огинає кінці прутків 9, утворює еліпс 10 (вказаний умовно). Максимальна довжина прутків 9 вздовж великої осі еліпса 10 і мінімальна вздовж малої осі. Причому ротор 6 встановлений таким чином, що проекція кінців циліндричних прутків 9 на площину, перпендикулярну осі вихідного валу редуктора, вписується у коло 11 (вказане RЛ ñ 5 34451 b , при цьому: R Л ñR p , де 2 R p - радіус умовного кола. умовно), радіусом R p = Опорне колесо 2 забезпечено регулювальним механізмом 12. Картоплекопач начіплюється на навіску трактора. Вал відбору потужності останнього з'єднується з карданною передачею 4 картоплекопача. При русі картоплекопача по полю леміш 5, що закріплений на рамі 1, за рахунок кута g заглиблюється у рядок і, підкопуючи ґрунтовий шар з урожаєм, подає картопляний ворох до ротора 6, що має циліндричні прутки 9, які під час обертання створюють складний рух. За рахунок розміщення Комп’ютерна в ерстка О. Рябко 6 прутків 9 по колу 11 забезпечується безперешкодне обертання ротора 6, не торкаючись лемеша 5. Крутний момент передається від валу відбору потужності трактора до ротора 6 через карданну передачу 4, редуктор 3 і вихідний вал 7. При обертанні, ротор 6 циліндричними прутками 9 підхоплює картопляний ворох і кидає його в правий бік за напрямком руху картоплекопача, при цьому пружність прутків 9 і зазор між ними, створений за рахунок кута b , забезпечує сепарацію картопляного вороху. Опорне колесо 2 забезпечує рівномірність руху картоплекопача та дає змогу регулювати глибину копання за допомогою регулювального механізму 12. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
