Кінний картоплекопач

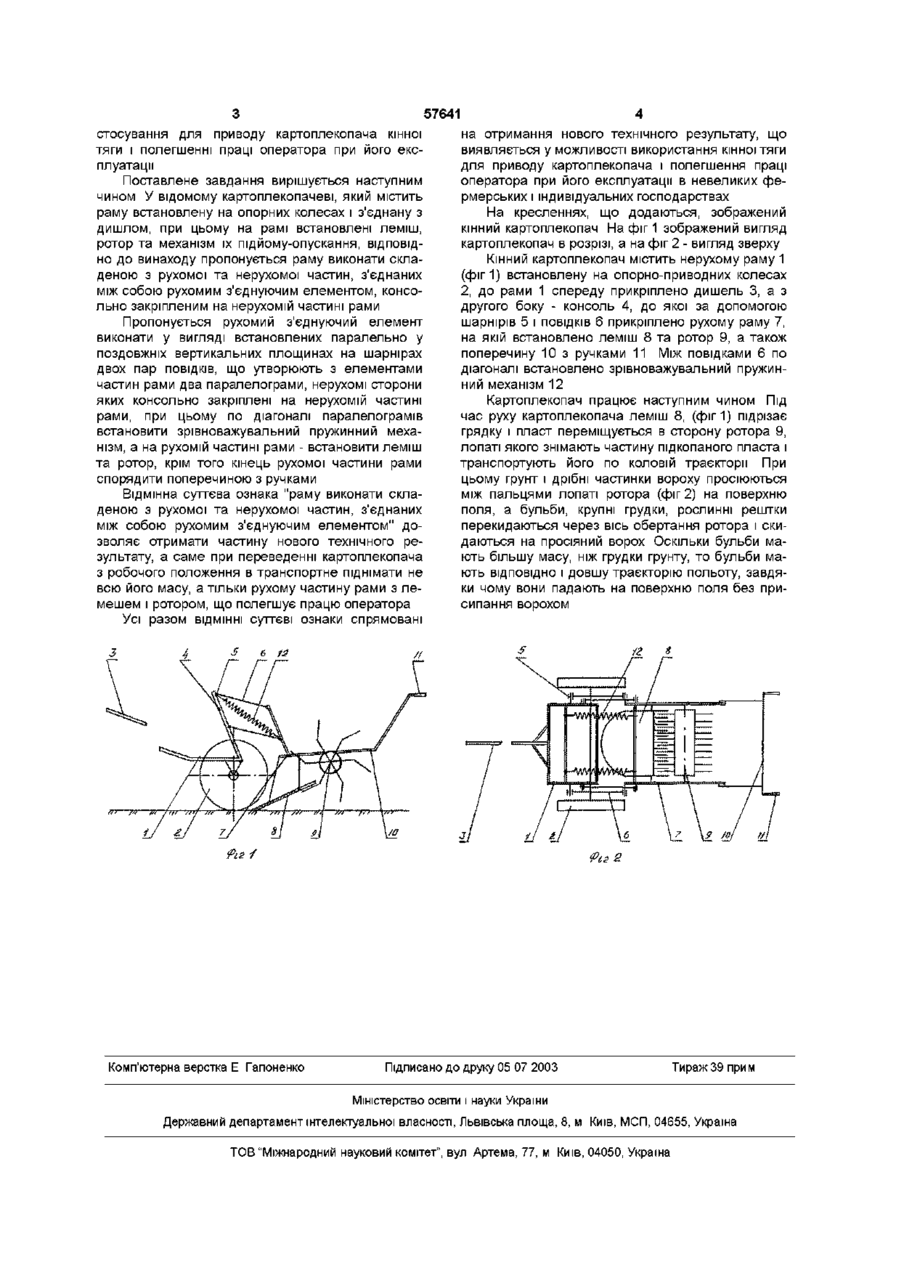

1 Кінний картоплекопач, який містить раму, встановлену на опорних колесах і з'єднану з дишлом, при цьому на рамі встановлені леміш, ротор та механізм їх підйому-опускання, який відрізняється тим, що рама виконана складеною з рухомої та нерухомої частин, з'єднаних між собою рухомим з'єднуючим елементом, консольно закріпленим на нерухомій частині рами Найбільш близьким за технічною суттю до картоплекопача, що пропонується є картоплекопач, який містить раму встановлену на опорних В основу винаходу поставлено задачу у відомому картоплекопачеві шляхом зміни конструкції рами і механізму и підйому отримати новий технічний результат, що виражається у можливості за (О ю 57641 стосування для приводу картоплекопача кінної тяги і полегшенні праці оператора при його експлуатації Поставлене завдання вирішується наступним чином У відомому картоплекопачеві, який містить раму встановлену на опорних колесах і з'єднану з дишлом, при цьому на рамі встановлені леміш, ротор та механізм їх підйому-опускання, ВІДПОВІДНО до винаходу пропонується раму виконати складеною з рухомої та нерухомої частин, з'єднаних між собою рухомим з'єднуючим елементом, консольно закріпленим на нерухомій частині рами Пропонується рухомий з'єднуючий елемент виконати у вигляді встановлених паралельно у поздовжніх вертикальних площинах на шарнірах двох пар ПОВІДКІВ, що утворюють з елементами частин рами два паралелограми, нерухомі сторони яких консольно закріплені на нерухомій частині рами, при цьому по діагоналі паралелограмів встановити зрівноважувальний пружинний механізм, а на рухомій частині рами - встановити леміш та ротор, крім того кінець рухомої частини рами спорядити поперечиною з ручками Відмінна суттєва ознака "раму виконати складеною з рухомої та нерухомої частин, з'єднаних між собою рухомим з'єднуючим елементом" дозволяє отримати частину нового технічного результату, а саме при переведенні картоплекопача з робочого положення в транспортне піднімати не всю його масу, а тільки рухому частину рами з лемешем і ротором, що полегшує працю оператора Усі разом ВІДМІННІ суттєві ознаки спрямовані на отримання нового технічного результату, що виявляється у можливості використання кінної тяги для приводу картоплекопача і полегшення праці оператора при його експлуатації в невеликих фермерських і індивідуальних господарствах На кресленнях, що додаються, зображений кінний картоплекопач На фіг 1 зображений вигляд картоплекопач в розрізі, а на фіг 2 - вигляд зверху Кінний картоплекопач містить нерухому раму 1 (фиг 1) встановлену на опорно-приводних колесах 2, до рами 1 спереду прикріплено дишель 3, а з другого боку - консоль 4, до якої за допомогою шарнірів 5 і ПОВІДКІВ 6 прикріплено рухому раму 7, на якій встановлено леміш 8 та ротор 9, а також поперечину 10 з ручками 11 Між повідками 6 по діагоналі встановлено зрівноважувальний пружинний механізм 12 Картоплекопач працює наступним чином Під час руху картоплекопача леміш 8, (фиг 1) підрізає грядку і пласт переміщується в сторону ротора 9, лопаті якого знімають частину підкопаного пласта і транспортують його по коловій траєкторії При цьому грунт і дрібні частинки вороху просіюються між пальцями лопаті ротора (фіг 2) на поверхню поля, а бульби, крупні грудки, рослинні рештки перекидаються через вісь обертання ротора і скидаються на просіяний ворох Оскільки бульби мають більшу масу, ніж грудки грунту, то бульби мають ВІДПОВІДНО і довшу траєкторію польоту, завдяки чому вони падають на поверхню поля без присипання ворохом fisi Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
