Вібраційне сито для очищення бурового розчину

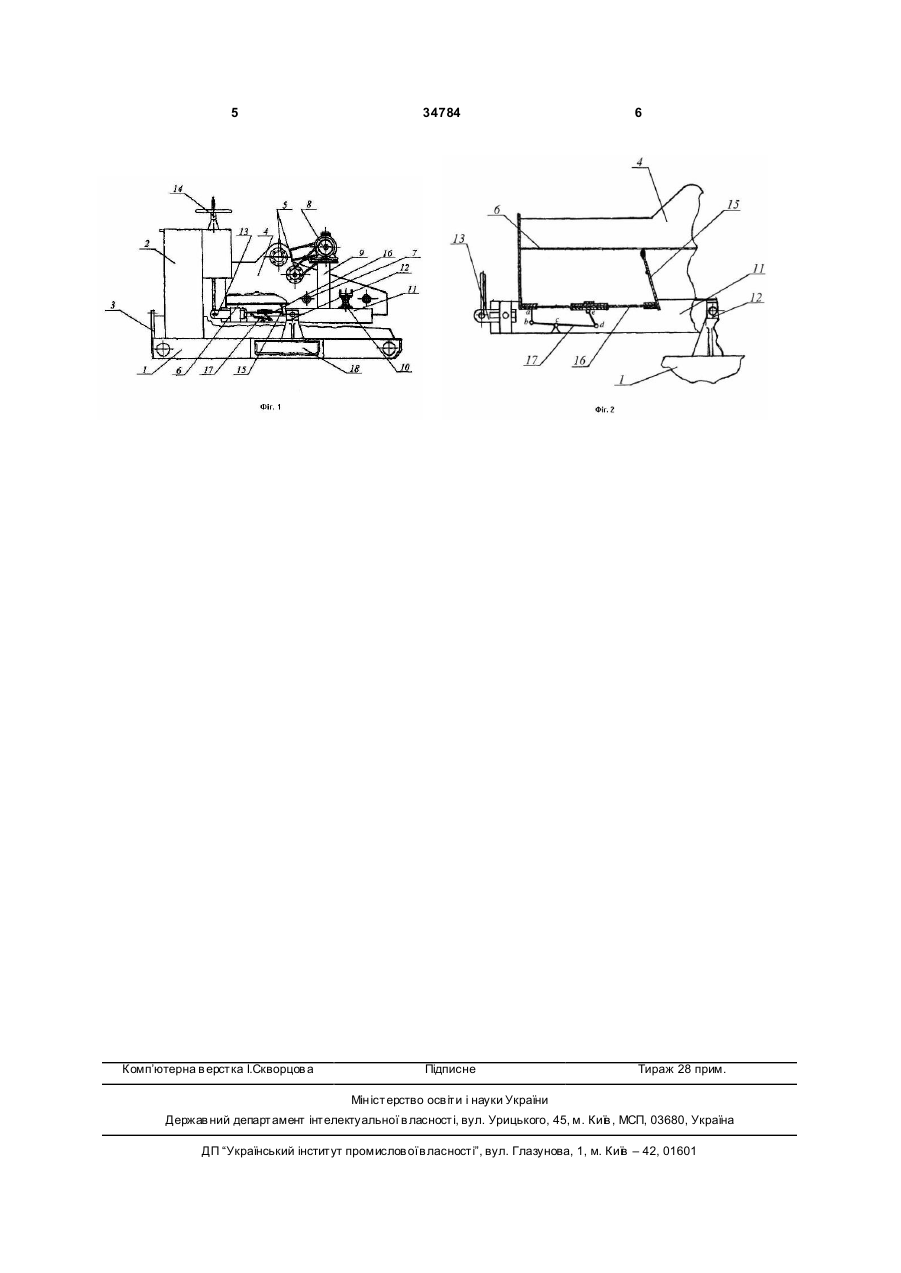

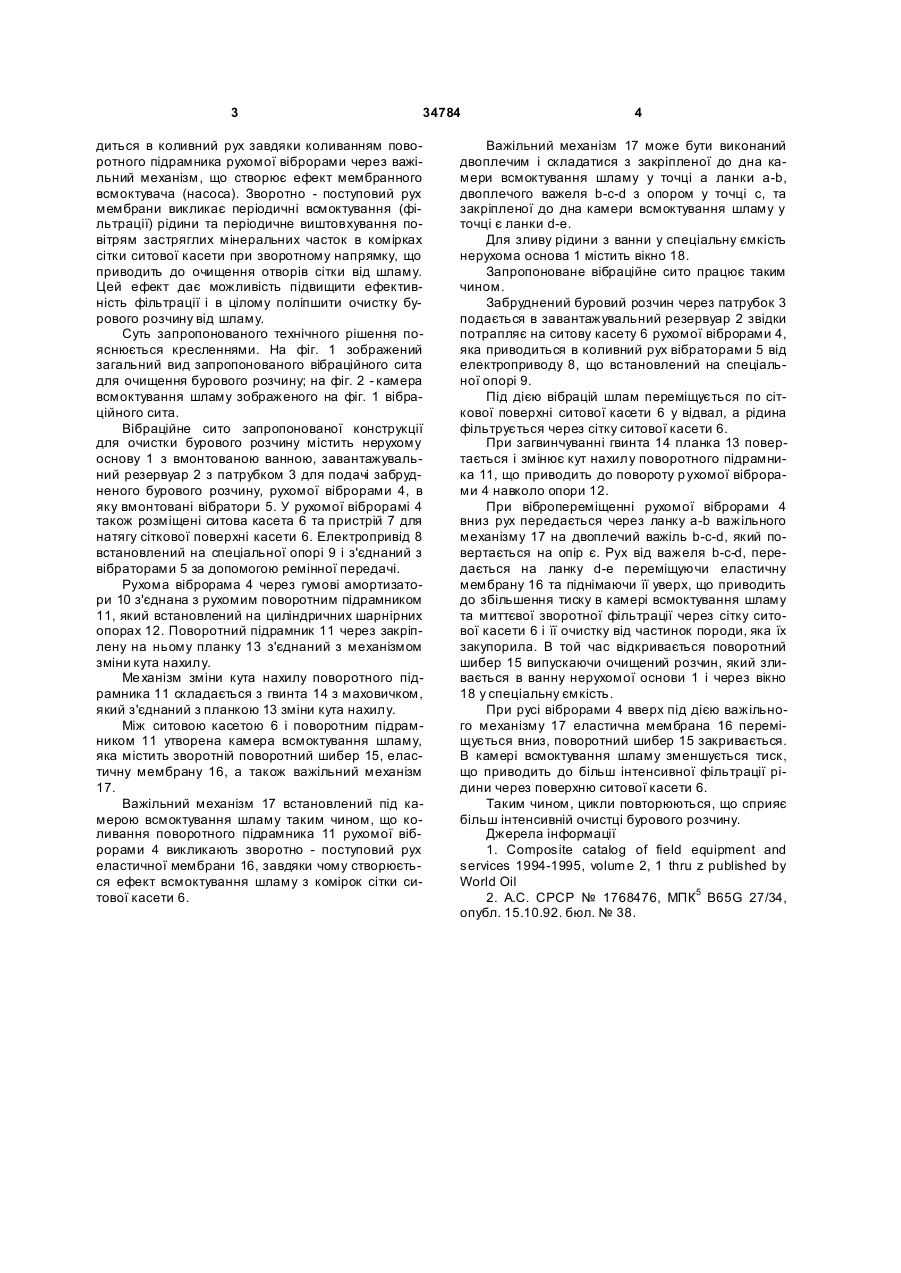

1. Вібраційне сито для очищення бурового розчину, що містить нерухому основу з вмонтованою ванною і завантажувальним резервуаром, 3 34784 диться в коливний рух завдяки коливанням поворотного підрамника рухомої віброрами через важільний механізм, що створює ефект мембранного всмоктувача (насоса). Зворотно - поступовий рух мембрани викликає періодичні всмоктування (фільтрації) рідини та періодичне виштовхування повітрям застряглих мінеральних часток в комірках сітки ситової касети при зворотному напрямку, що приводить до очищення отворів сітки від шламу. Цей ефект дає можливість підвищити ефективність фільтрації і в цілому поліпшити очистку бурового розчину від шламу. Суть запропонованого технічного рішення пояснюється кресленнями. На фіг. 1 зображений загальний вид запропонованого вібраційного сита для очищення бурового розчину; на фіг. 2 - камера всмоктування шламу зображеного на фіг. 1 вібраційного сита. Вібраційне сито запропонованої конструкції для очистки бурового розчину містить нерухому основу 1 з вмонтованою ванною, завантажувальний резервуар 2 з патрубком 3 для подачі забрудненого бурового розчину, рухомої віброрами 4, в яку вмонтовані вібратори 5. У рухомої віброрамі 4 також розміщені ситова касета 6 та пристрій 7 для натягу сіткової поверхні касети 6. Електропривід 8 встановлений на спеціальної опорі 9 і з'єднаний з вібраторами 5 за допомогою ремінної передачі. Рухома віброрама 4 через гумові амортизатори 10 з'єднана з рухомим поворотним підрамником 11, який встановлений на циліндричних шарнірних опорах 12. Поворотний підрамник 11 через закріплену на ньому планку 13 з'єднаний з механізмом зміни кута нахилу. Ме ханізм зміни кута нахилу поворотного підрамника 11 складається з гвинта 14 з маховичком, який з'єднаний з планкою 13 зміни кута нахилу. Між ситовою касетою 6 і поворотним підрамником 11 утворена камера всмоктування шламу, яка містить зворотній поворотний шибер 15, еластичну мембрану 16, а також важільний механізм 17. Важільний механізм 17 встановлений під камерою всмоктування шламу таким чином, що коливання поворотного підрамника 11 рухомої віброрами 4 викликають зворотно - поступовий рух еластичної мембрани 16, завдяки чому створюється ефект всмоктування шламу з комірок сітки ситової касети 6. 4 Важільний механізм 17 може бути виконаний двоплечим і складатися з закріпленої до дна камери всмоктування шламу у точці а ланки а-b, двоплечого важеля b-c-d з опором у точці с, та закріпленої до дна камери всмоктування шламу у точці є ланки d-e. Для зливу рідини з ванни у спеціальну ємкість нерухома основа 1 містить вікно 18. Запропоноване вібраційне сито працює таким чином. Забруднений буровий розчин через патрубок 3 подається в завантажувальний резервуар 2 звідки потрапляє на ситову касету 6 рухомої віброрами 4, яка приводиться в коливний рух вібраторами 5 від електроприводу 8, що встановлений на спеціальної опорі 9. Під дією вібрацій шлам переміщується по сіткової поверхні ситової касети 6 у відвал, а рідина фільтрується через сітку ситової касети 6. При загвинчуванні гвинта 14 планка 13 повертається і змінює кут нахилу поворотного підрамника 11, що приводить до повороту р ухомої віброрами 4 навколо опори 12. При вібропереміщенні рухомої віброрами 4 вниз рух передається через ланку а-b важільного механізму 17 на двоплечий важіль b-c-d, який повертається на опір є. Рух від важеля b-c-d, передається на ланку d-e переміщуючи еластичну мембрану 16 та піднімаючи її уверх, що приводить до збільшення тиску в камері всмоктування шламу та миттєвої зворотної фільтрації через сітку ситової касети 6 і її очистку від частинок породи, яка їх закупорила. В той час відкривається поворотний шибер 15 випускаючи очищений розчин, який зливається в ванну нерухомої основи 1 і через вікно 18 у спеціальну ємкість. При русі віброрами 4 вверх під дією важільного механізму 17 еластична мембрана 16 переміщується вниз, поворотний шибер 15 закривається. В камері всмоктування шламу зменшується тиск, що приводить до більш інтенсивної фільтрації рідини через поверхню ситової касети 6. Таким чином, цикли повторюються, що сприяє більш інтенсивній очистці бурового розчину. Джерела інформації 1. Composite catalog of field equipment and services 1994-1995, volume 2, 1 thru z published by World Oil 2. A.C. CPCP № 1768476, МПК5 B65G 27/34, опубл. 15.10.92. бюл. № 38. 5 Комп’ютерна в ерстка І.Скворцов а 34784 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
