Контролер ацп цифрового формувача квадратурних складових

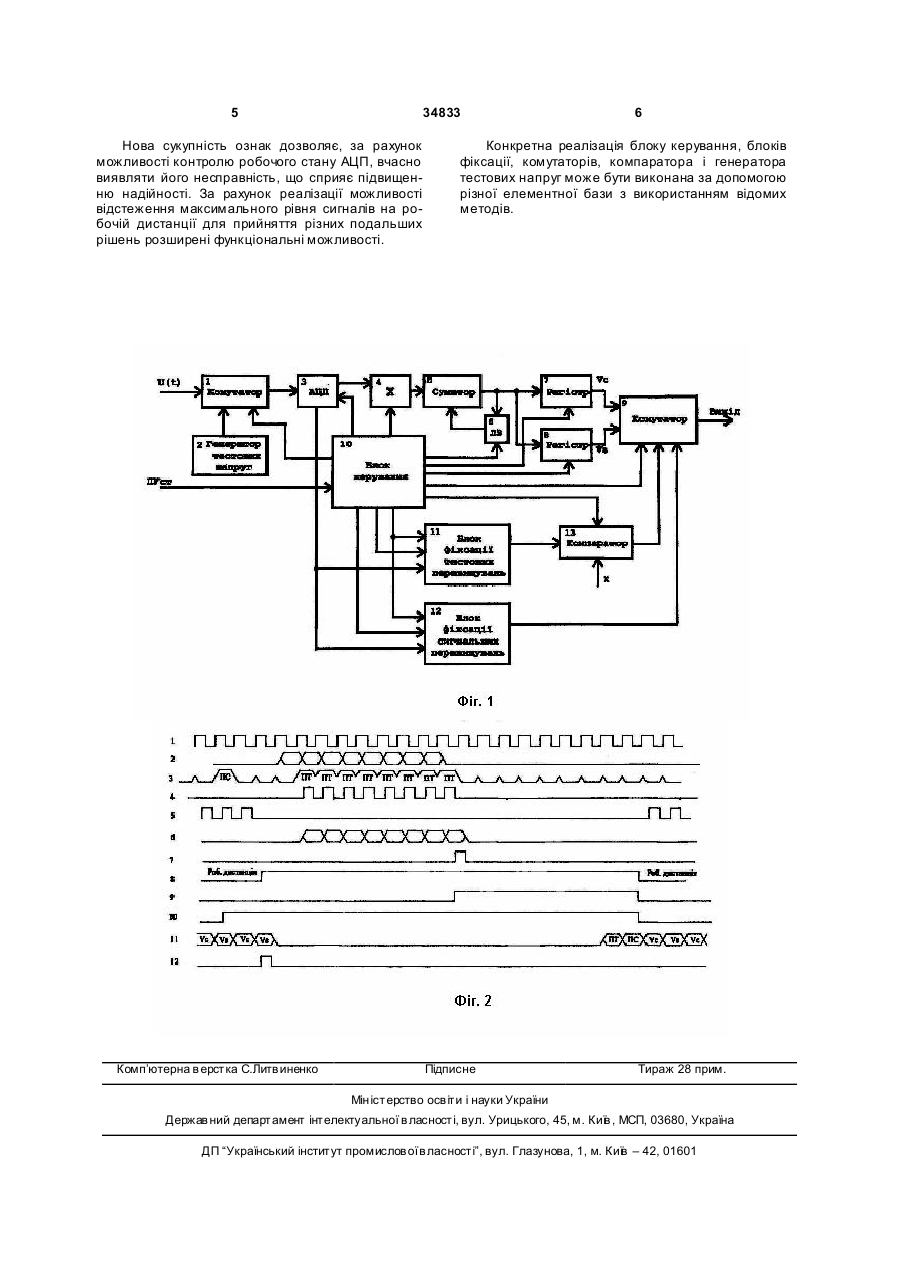

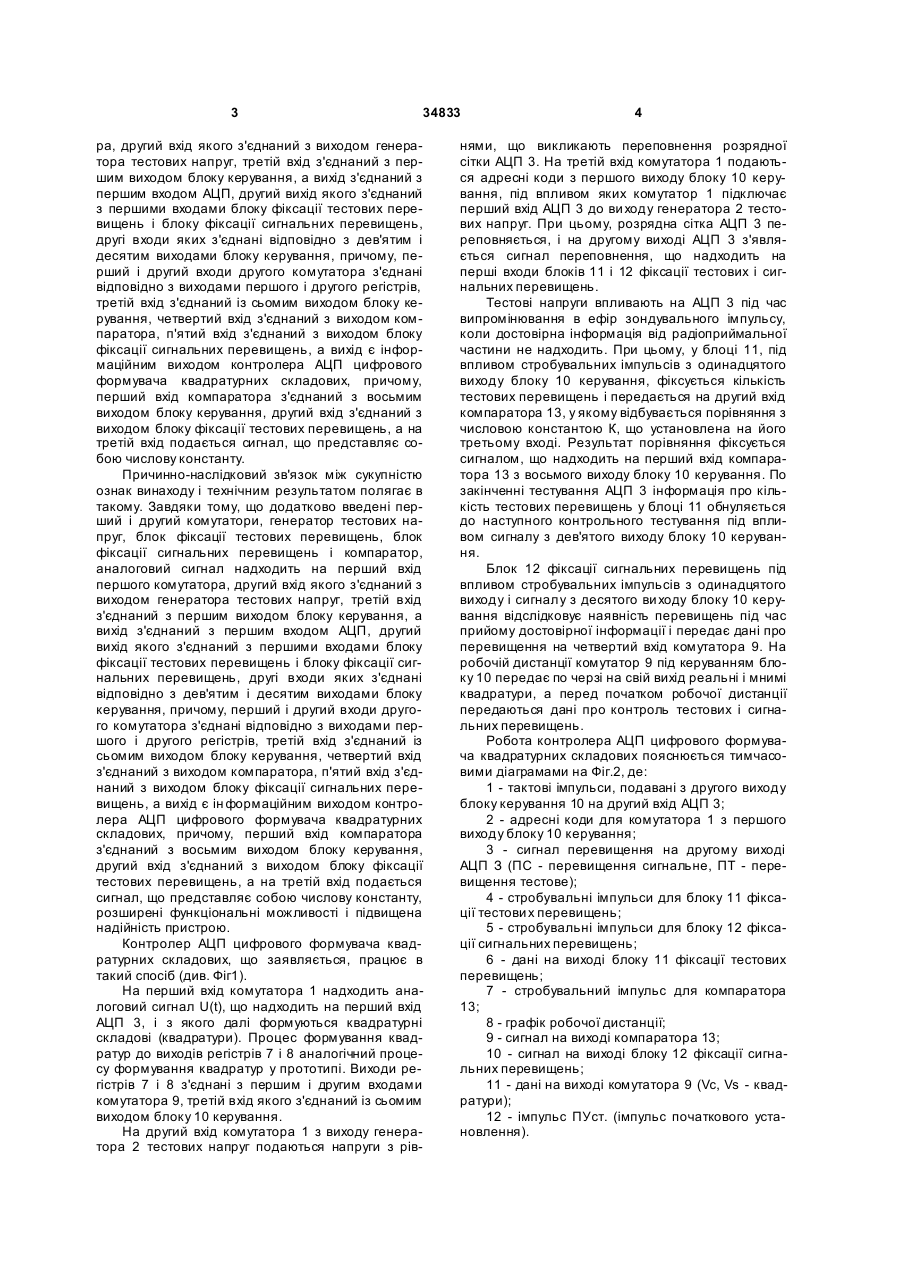

Контролер АЦП цифрового формувача квадратурних складових, що містить АЦП, ви хід якого з'єднаний з першим входом помножувача, ви хід якого з'єднаний з першим входом суматора, вихід якого з'єднаний відповідно з першими входами лінії затримки, першого і другого регістрів; імпульс початкового установлення надходить на вхід блока керування, другий, третій, четвертий, п'ятий і шостий виходи якого з'єднані відповідно з другими входами АЦП, помножувача, першої лінії затримки, першого і другого регістрів, який відрізняється тим, що в нього введені перший і другий комутатори, генератор тестових напруг, блок фіксації тестових перевищень, блок фіксації сигнальних перевищень і компаратор; аналоговий сигнал надходить на перший вхід першого комутатора, U 2 (19) 1 3 34833 ра, другий вхід якого з'єднаний з виходом генератора тестових напруг, третій вхід з'єднаний з першим виходом блоку керування, а вихід з'єднаний з першим входом АЦП, другий вихід якого з'єднаний з першими входами блоку фіксації тестових перевищень і блоку фіксації сигнальних перевищень, другі входи яких з'єднані відповідно з дев'ятим і десятим виходами блоку керування, причому, перший і другий входи другого комутатора з'єднані відповідно з виходами першого і другого регістрів, третій вхід з'єднаний із сьомим виходом блоку керування, четвертий вхід з'єднаний з виходом компаратора, п'ятий вхід з'єднаний з виходом блоку фіксації сигнальних перевищень, а вихід є інформаційним виходом контролера АЦП цифрового формувача квадратурних складових, причому, перший вхід компаратора з'єднаний з восьмим виходом блоку керування, другий вхід з'єднаний з виходом блоку фіксації тестових перевищень, а на третій вхід подається сигнал, що представляє собою числову константу. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому. Завдяки тому, що додатково введені перший і другий комутатори, генератор тестових напруг, блок фіксації тестових перевищень, блок фіксації сигнальних перевищень і компаратор, аналоговий сигнал надходить на перший вхід першого комутатора, другий вхід якого з'єднаний з виходом генератора тестових напруг, третій вхід з'єднаний з першим виходом блоку керування, а вихід з'єднаний з першим входом АЦП, другий вихід якого з'єднаний з першими входами блоку фіксації тестових перевищень і блоку фіксації сигнальних перевищень, другі входи яких з'єднані відповідно з дев'ятим і десятим виходами блоку керування, причому, перший і другий входи другого комутатора з'єднані відповідно з виходами першого і другого регістрів, третій вхід з'єднаний із сьомим виходом блоку керування, четвертий вхід з'єднаний з виходом компаратора, п'ятий вхід з'єднаний з виходом блоку фіксації сигнальних перевищень, а вихід є ін формаційним виходом контролера АЦП цифрового формувача квадратурних складових, причому, перший вхід компаратора з'єднаний з восьмим виходом блоку керування, другий вхід з'єднаний з виходом блоку фіксації тестових перевищень, а на третій вхід подається сигнал, що представляє собою числову константу, розширені функціональні можливості і підвищена надійність пристрою. Контролер АЦП цифрового формувача квадратурних складових, що заявляється, працює в такий спосіб (див. Фіг1). На перший вхід комутатора 1 надходить аналоговий сигнал U(t), що надходить на перший вхід АЦП 3, і з якого далі формуються квадратурні складові (квадратури). Процес формування квадратур до виходів регістрів 7 і 8 аналогічний процесу формування квадратур у прототипі. Виходи регістрів 7 і 8 з'єднані з першим і другим входами комутатора 9, третій вхід якого з'єднаний із сьомим виходом блоку 10 керування. На другий вхід комутатора 1 з виходу генератора 2 тестових напруг подаються напруги з рів 4 нями, що викликають переповнення розрядної сітки АЦП 3. На третій вхід комутатора 1 подаються адресні коди з першого виходу блоку 10 керування, під впливом яких комутатор 1 підключає перший вхід АЦП 3 до ви ходу генератора 2 тестових напруг. При цьому, розрядна сітка АЦП 3 переповняється, і на другому виході АЦП 3 з'являється сигнал переповнення, що надходить на перші входи блоків 11 і 12 фіксації тестових і сигнальних перевищень. Тестові напруги впливають на АЦП 3 під час випромінювання в ефір зондувального імпульсу, коли достовірна інформація від радіоприймальної частини не надходить. При цьому, у блоці 11, під впливом стробувальних імпульсів з одинадцятого виходу блоку 10 керування, фіксується кількість тестових перевищень і передається на другийвхід компаратора 13, у якому відбувається порівняння з числовою константою К, що установлена на його третьому вході. Результат порівняння фіксується сигналом, що надходить на перший вхід компаратора 13 з восьмого виходу блоку 10 керування. По закінченні тестування АЦП 3 інформація про кількість тестових перевищень у блоці 11 обнуляється до наступного контрольного тестування під впливом сигналу з дев'ятого виходу блоку 10 керування. Блок 12 фіксації сигнальних перевищень під впливом стробувальних імпульсів з одинадцятого виходу і сигналу з десятого ви ходу блоку 10 керування відслідковує наявність перевищень під час прийому достовірної інформації і передає дані про перевищення на четвертий вхід комутатора 9. На робочій дистанції комутатор 9 під керуванням блоку 10 передає по черзі на свій вихід реальні і мнимі квадратури, а перед початком робочої дистанції передаються дані про контроль тестових і сигнальних перевищень. Робота контролера АЦП цифрового формувача квадратурних складових пояснюється тимчасовими діаграмами на Фіг.2, де: 1 - тактові імпульси, подавані з другого виходу блоку керування 10 на другий вхід АЦП 3; 2 - адресні коди для комутатора 1 з першого виходу блоку 10 керування; 3 - сигнал перевищення на другому виході АЦП З (ПС - перевищення сигнальне, ПТ - перевищення тестове); 4 - стробувальні імпульси для блоку 11 фіксації тестови х перевищень; 5 - стробувальні імпульси для блоку 12 фіксації сигнальних перевищень; 6 - дані на виході блоку 11 фіксації тестових перевищень; 7 - стробувальний імпульс для компаратора 13; 8 - графік робочої дистанції; 9 - сигнал на виході компаратора 13; 10 - сигнал на виході блоку 12 фіксації сигнальних перевищень; 11 - дані на виході комутатора 9 (Vc, Vs - квадратури); 12 - імпульс ПУст. (імпульс початкового установлення). 5 34833 Нова сукупність ознак дозволяє, за рахунок можливості контролю робочого стану АЦП, вчасно виявляти його несправність, що сприяє підвищенню надійності. За рахунок реалізації можливості відстеження максимального рівня сигналів на робочій дистанції для прийняття різних подальших рішень розширені функціональні можливості. Комп’ютерна в ерстка C.Литв иненко 6 Конкретна реалізація блоку керування, блоків фіксації, комутаторів, компаратора і генератора тестових напруг може бути виконана за допомогою різної елементної бази з використанням відомих методів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
