Вакуум-апарат з гідромеханічним циркулятором
Номер патенту: 34983
Опубліковано: 26.08.2008
Формула / Реферат
Вакуум-апарат з гідромеханічним циркулятором, що містить вертикальний циліндричний корпус з сепаратором вторинної пари, паровою камерою з циркуляційною трубою і патрубками для подачі сиропу, пари та клапаном для спуску звареного утфелю, який відрізняється тим, що гідромеханічний циркулятор закріплений на пустотілому валу, з'єднаному з нерухомим паровим колектором, і виконаний у вигляді мішалки з пустотілими лопатями, на тильних сторонах яких є отвори для барботажу пари в утфельну масу.
Текст

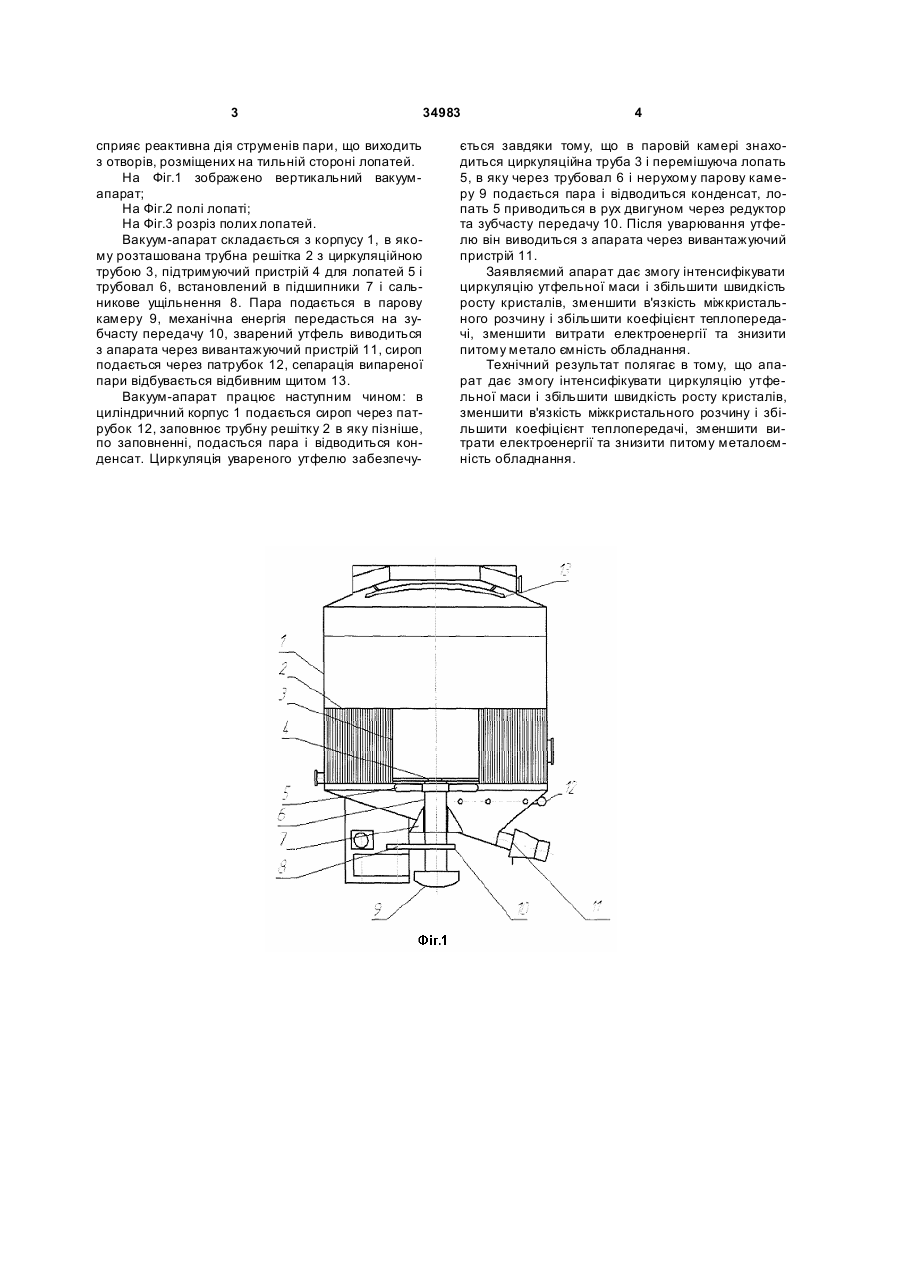

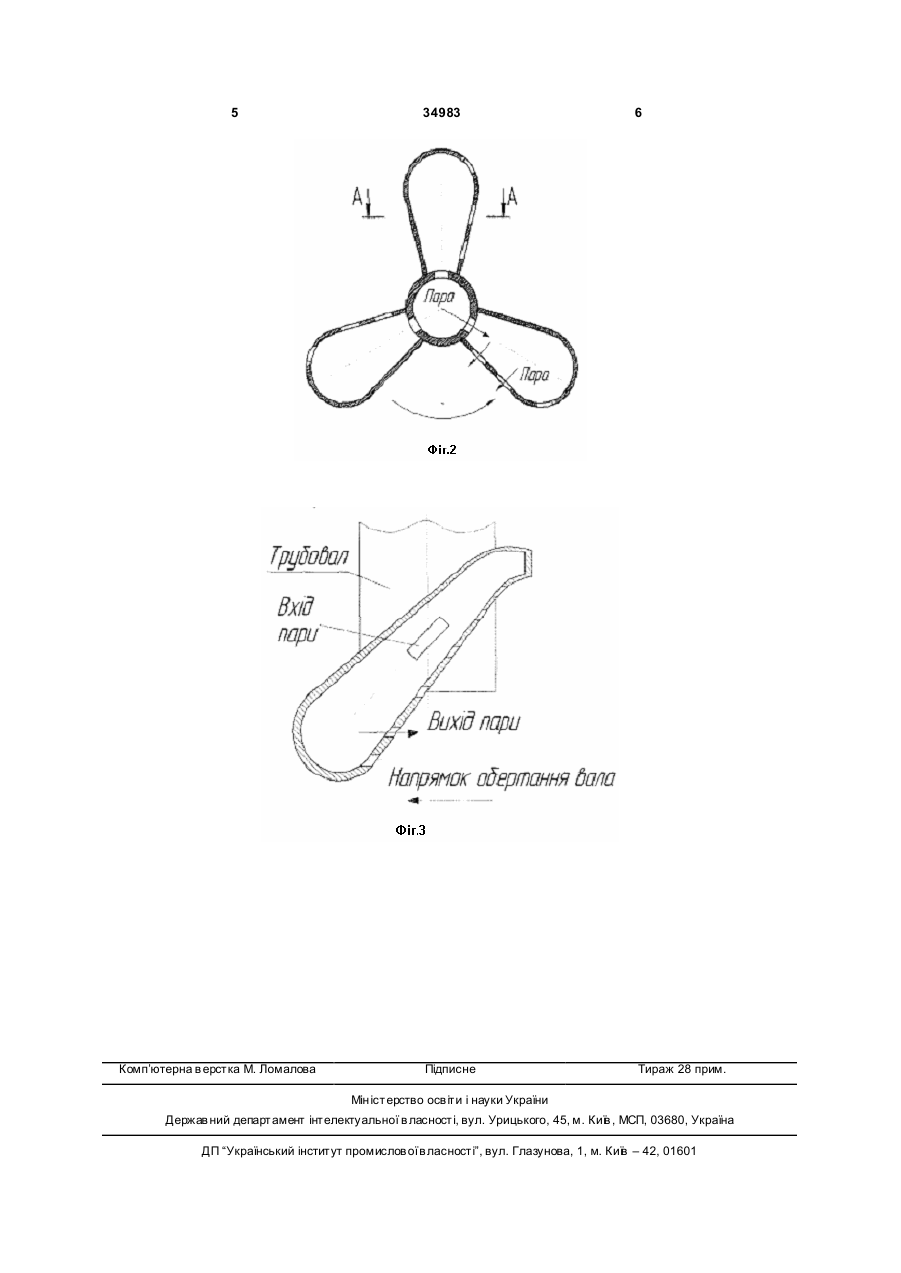

Вакуум-апарат з гідромеханічним циркулятором, що містить вертикальний циліндричний кор 3 34983 сприяє реактивна дія струменів пари, що виходить з отворів, розміщених на тильній стороні лопатей. На Фіг.1 зображено вертикальний вакуумапарат; На Фіг.2 полі лопаті; На Фіг.3 розріз полих лопатей. Вакуум-апарат складається з корпусу 1, в якому розташована трубна решітка 2 з циркуляційною трубою 3, підтримуючий пристрій 4 для лопатей 5 і трубовал 6, встановлений в підшипники 7 і сальникове ущільнення 8. Пара подається в парову камеру 9, механічна енергія передасться на зубчасту передачу 10, зварений утфель виводиться з апарата через вивантажуючий пристрій 11, сироп подається через патрубок 12, сепарація випареної пари відбувається відбивним щитом 13. Вакуум-апарат працює наступним чином: в циліндричний корпус 1 подається сироп через патрубок 12, заповнює трубну решітку 2 в яку пізніше, по заповненні, подасться пара і відводиться конденсат. Циркуляція увареного утфелю забезпечу 4 ється завдяки тому, що в паровій камері знаходиться циркуляційна труба 3 і перемішуюча лопать 5, в яку через трубовал 6 і нерухому парову камеру 9 подається пара і відводиться конденсат, лопать 5 приводиться в рух двигуном через редуктор та зубчасту передачу 10. Після уварювання утфелю він виводиться з апарата через вивантажуючий пристрій 11. Заявляємий апарат дає змогу інтенсифікувати циркуляцію утфельної маси і збільшити швидкість росту кристалів, зменшити в'язкість міжкристального розчину і збільшити коефіцієнт теплопередачі, зменшити витрати електроенергії та знизити питому метало ємність обладнання. Технічний результат полягає в тому, що апарат дає змогу інтенсифікувати циркуляцію утфельної маси і збільшити швидкість росту кристалів, зменшити в'язкість міжкристального розчину і збільшити коефіцієнт теплопередачі, зменшити витрати електроенергії та знизити питому металоємність обладнання. 5 Комп’ютерна в ерстка М. Ломалова 34983 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVacuum pan with hydromechanical circulator
Автори англійськоюPushanko Mykola Mykolaiovych, Moroz Viktor Ivanovych
Назва патенту російськоюВакуум-аппарат с гидромеханическим циркулятором
Автори російськоюПушанко Николай Николаевич, Мороз Виктор Иванович
МПК / Мітки
МПК: C13D 1/10
Мітки: гідромеханічним, циркулятором, вакуум-апарат
Код посилання
<a href="https://ua.patents.su/3-34983-vakuum-aparat-z-gidromekhanichnim-cirkulyatorom.html" target="_blank" rel="follow" title="База патентів України">Вакуум-апарат з гідромеханічним циркулятором</a>
Вакуум-апарат з пустотілим циркулятором
Номер патенту: 27168
Опубліковано: 25.10.2007
Автори: Пушанко Микола Миколайович, Шелепов Дмитро Васильович
МПК: C13D 1/10
Мітки: вакуум-апарат, циркулятором, пустотілим
Формула / Реферат:
Вакуум-апарат з пустотілим циркулятором, що містить вертикальний циліндричний корпус з сепаратором вторинної пари, паровою камерою з циркуляційною трубою і розміщеним механічним циркулятором з нижнім приводом, патрубками для подачі сиропу, пари та клапаном для спуску звареного утфелю, який відрізняється тим, що циркулятор виконано у вигляді пустотілої лопатевої мішалки, закріпленої на трубовалу, з'єднаному з нерухомим паровим колектором.
Вакуум-апарат для кристалізації розчинів
Номер патенту: 14516
Опубліковано: 15.05.2006
Автори: Ночніченко Іван Юрійович, Мирончук Валерій Григорович
МПК: C13F 1/00
Мітки: вакуум-апарат, розчинів, кристалізації
Формула / Реферат:
1. Вакуум-апарат для кристалізації розчинів, що має вертикальний циліндричний корпус, підвісну гріючу камеру з центральним опускним каналом, циркулятор для перемішування та циркуляції кристаломаси, який відрізняється тим, що гріюча камера має радіально розташовані підйомні призмоподібні канали, які розширюються від центру до периферії.2. Вакуум-апарат за п. 1, який відрізняється тим, що поверхня радіальних стінок підйомних каналів...
Вакуум-апарат для кристалізації розчинів
Номер патенту: 14752
Опубліковано: 15.05.2006
Автори: Ночніченко Іван Юрійович, Погорілий Тарас Михайлович, Мирончук Валерій Григорович
МПК: C13F 1/00
Мітки: розчинів, вакуум-апарат, кристалізації
Формула / Реферат:
Вакуум-апарат для кристалізації розчинів, що містить вертикальний циліндричний корпус, підвісну нагрівну камеру з центральним опускним каналом, циркулятор для перемішування та циркуляції кристаломаси, який відрізняється тим, що в центральному опускному каналі розташовано порожнистий циліндр, який спирається бортиками, що знаходяться у його верхній частині, на парову камеру, і може вільно спливати при наповненні вакуум-апарата розчином під...
Вакуум-апарат для варіння цукрових розчинів
Номер патенту: 25773
Опубліковано: 27.08.2007
Автори: Березовський Анатолій Валерійович, Терещенко Василь Петрович
МПК: C13G 1/00
Мітки: розчинів, варіння, вакуум-апарат, цукрових
Формула / Реферат:
Вакуум-апарат для варіння цукрових розчинів, що містить корпус, парову камеру, надсокову камеру, який відрізняється тим, що на даху апарата розміщений привід змішувача, робочим органом якого є крильчатка для перемішування цукрового утфелю.
Вакуум-апарат безперервної дії для кристралізації цукру
Номер патенту: 37859
Опубліковано: 15.05.2001
Автори: Гулий Іван Степанович, Мирончук Валерій Григорович, Погорілий Тарас Михайлович, Бабко Євген Миколайович
Мітки: вакуум-апарат, безперервної, дії, кристралізації, цукру
Текст:
...перегородки 6 і циліндрична обичайка 8, а під нею нижні вертикальні перегородки 7 і циліндрична обичайка 9, які ділять камеру росту кристалів на секції І, II, III, IV, V і утворюють пучки кип'ятильних труб 10 для переходу утфелю з попередніх секцій в наступну. В нижній частині корпуса вакуум-апарата розташовані колектори 11 для підведення цукрового розчину, а в останній секції колектор 12 для підведення цукрового розчину - у верхній...
