Складаний ніж

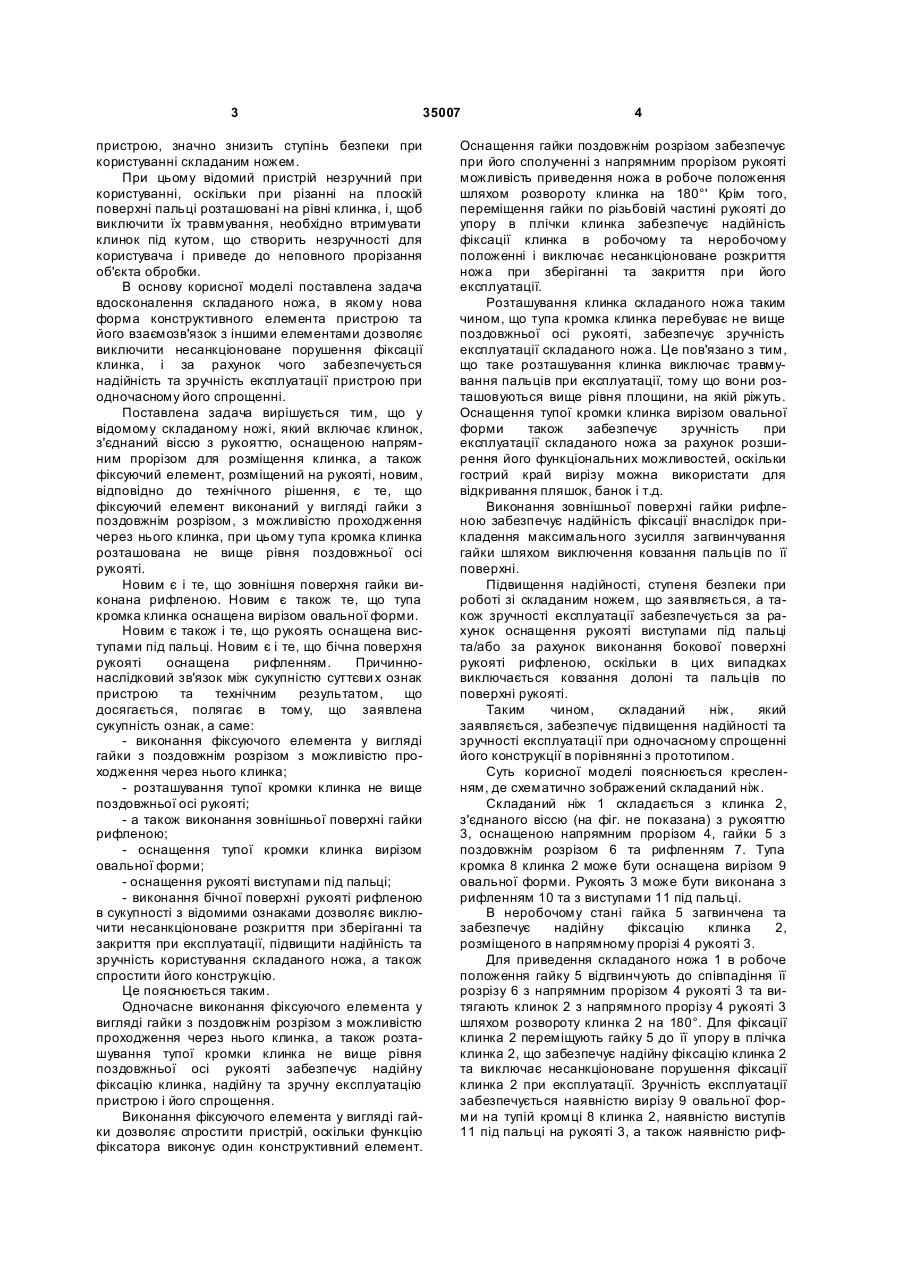

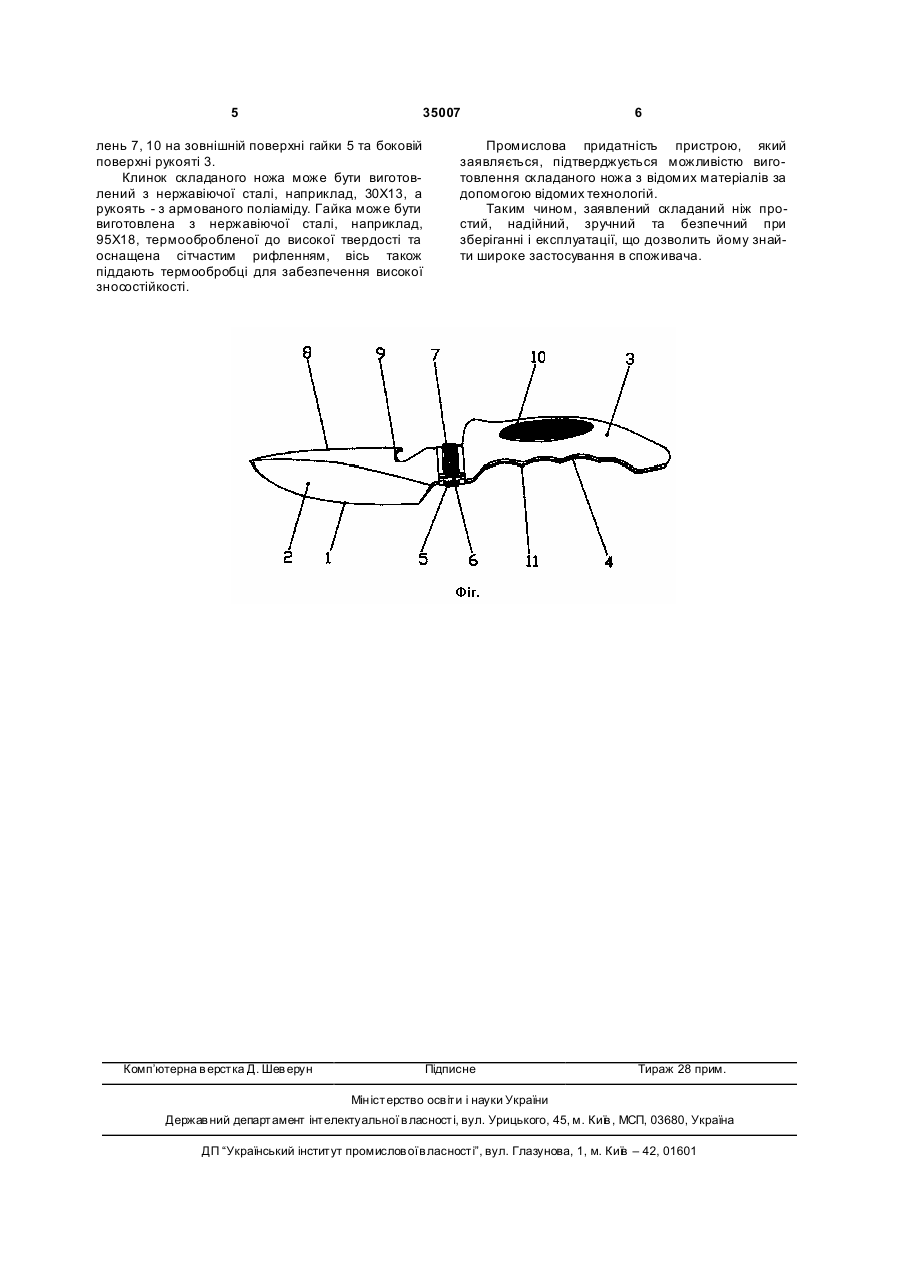

1. Складаний ніж, що включає клинок, з'єднаний віссю з рукояттю, оснащеною напрямним прорізом для розміщення клинка, а також фіксуючий елемент, розміщений на рукояті, який відрізняється тим, що фіксуючий елемент виконаний у 3 35007 пристрою, значно знизить ступінь безпеки при користуванні складаним ножем. При цьому відомий пристрій незручний при користуванні, оскільки при різанні на плоскій поверхні пальці розташовані на рівні клинка, і, щоб виключити їх травмування, необхідно втримувати клинок під кутом, що створить незручності для користувача і приведе до неповного прорізання об'єкта обробки. В основу корисної моделі поставлена задача вдосконалення складаного ножа, в якому нова форма конструктивного елемента пристрою та його взаємозв'язок з іншими елементами дозволяє виключити несанкціоноване порушення фіксації клинка, і за рахунок чого забезпечується надійність та зручність експлуатації пристрою при одночасному його спрощенні. Поставлена задача вирішується тим, що у відомому складаному ножі, який включає клинок, з'єднаний віссю з рукояттю, оснащеною напрямним прорізом для розміщення клинка, а також фіксуючий елемент, розміщений на рукояті, новим, відповідно до технічного рішення, є те, що фіксуючий елемент виконаний у вигляді гайки з поздовжнім розрізом, з можливістю проходження через нього клинка, при цьому тупа кромка клинка розташована не вище рівня поздовжньої осі рукояті. Новим є і те, що зовнішня поверхня гайки виконана рифленою. Новим є також те, що тупа кромка клинка оснащена вирізом овальної форми. Новим є також і те, що рукоять оснащена виступами під пальці. Новим є і те, що бічна поверхня рукояті оснащена рифленням. Причиннонаслідковий зв'язок між сукупністю суттєви х ознак пристрою та технічним результатом, що досягається, полягає в тому, що заявлена сукупність ознак, а саме: - виконання фіксуючого елемента у вигляді гайки з поздовжнім розрізом з можливістю проходження через нього клинка; - розташування тупої кромки клинка не вище поздовжньої осі рукояті; - а також виконання зовнішньої поверхні гайки рифленою; - оснащення тупої кромки клинка вирізом овальної форми; - оснащення рукояті виступами під пальці; - виконання бічної поверхні рукояті рифленою в сукупності з відомими ознаками дозволяє виключити несанкціоноване розкриття при зберіганні та закриття при експлуатації, підвищити надійність та зручність користування складаного ножа, а також спростити його конструкцію. Це пояснюється таким. Одночасне виконання фіксуючого елемента у вигляді гайки з поздовжнім розрізом з можливістю проходження через нього клинка, а також розташування тупої кромки клинка не вище рівня поздовжньої осі рукояті забезпечує надійну фіксацію клинка, надійну та зручну експлуатацію пристрою і його спрощення. Виконання фіксуючого елемента у вигляді гайки дозволяє спростити пристрій, оскільки функцію фіксатора виконує один конструктивний елемент. 4 Оснащення гайки поздовжнім розрізом забезпечує при його сполученні з напрямним прорізом рукояті можливість приведення ножа в робоче положення шляхом розвороту клинка на 180°' Крім того, переміщення гайки по різьбовій частині рукояті до упору в плічки клинка забезпечує надійність фіксації клинка в робочому та неробочому положенні і виключає несанкціоноване розкриття ножа при зберіганні та закриття при його експлуатації. Розташування клинка складаного ножа таким чином, що тупа кромка клинка перебуває не вище поздовжньої осі рукояті, забезпечує зручність експлуатації складаного ножа. Це пов'язано з тим, що таке розташування клинка виключає травмування пальців при експлуатації, тому що вони розташовуються вище рівня площини, на якій ріжуть. Оснащення тупої кромки клинка вирізом овальної форми також забезпечує зручність при експлуатації складаного ножа за рахунок розширення його функціональних можливостей, оскільки гострий край вирізу можна використати для відкривання пляшок, банок і т.д. Виконання зовнішньої поверхні гайки рифленою забезпечує надійність фіксації внаслідок прикладення максимального зусилля загвинчування гайки шляхом виключення ковзання пальців по її поверхні. Підвищення надійності, ступеня безпеки при роботі зі складаним ножем, що заявляється, а також зручності експлуатації забезпечується за рахунок оснащення рукояті виступами під пальці та/або за рахунок виконання бокової поверхні рукояті рифленою, оскільки в цих випадках виключається ковзання долоні та пальців по поверхні рукояті. Таким чином, складаний ніж, який заявляється, забезпечує підвищення надійності та зручності експлуатації при одночасному спрощенні його конструкції в порівнянні з прототипом. Суть корисної моделі пояснюється кресленням, де схематично зображений складаний ніж. Складаний ніж 1 складається з клинка 2, з'єднаного віссю (на фіг. не показана) з рукояттю 3, оснащеною напрямним прорізом 4, гайки 5 з поздовжнім розрізом 6 та рифленням 7. Тупа кромка 8 клинка 2 може бути оснащена вирізом 9 овальної форми. Рукоять 3 може бути виконана з рифленням 10 та з виступами 11 під пальці. В неробочому стані гайка 5 загвинчена та забезпечує надійну фіксацію клинка 2, розміщеного в напрямному прорізі 4 рукояті 3. Для приведення складаного ножа 1 в робоче положення гайку 5 відгвинчують до співпадіння її розрізу 6 з напрямним прорізом 4 рукояті 3 та витягають клинок 2 з напрямного прорізу 4 рукояті 3 шляхом розвороту клинка 2 на 180°. Для фіксації клинка 2 переміщують гайку 5 до її упору в плічка клинка 2, що забезпечує надійну фіксацію клинка 2 та виключає несанкціоноване порушення фіксації клинка 2 при експлуатації. Зручність експлуатації забезпечується наявністю вирізу 9 овальної форми на тупій кромці 8 клинка 2, наявністю виступів 11 під пальці на рукояті 3, а також наявністю риф 5 35007 лень 7, 10 на зовнішній поверхні гайки 5 та боковій поверхні рукояті 3. Клинок складаного ножа може бути виготовлений з нержавіючої сталі, наприклад, 30Х13, а рукоять - з армованого поліаміду. Гайка може бути виготовлена з нержавіючої сталі, наприклад, 95Х18, термообробленої до високої твердості та оснащена сітчастим рифленням, вісь також піддають термообробці для забезпечення високої зносостійкості. Комп’ютерна в ерстка Д. Шев ерун 6 Промислова придатність пристрою, який заявляється, підтверджується можливістю виготовлення складаного ножа з відомих матеріалів за допомогою відомих технологій. Таким чином, заявлений складаний ніж простий, надійний, зручний та безпечний при зберіганні і експлуатації, що дозволить йому знайти широке застосування в споживача. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
