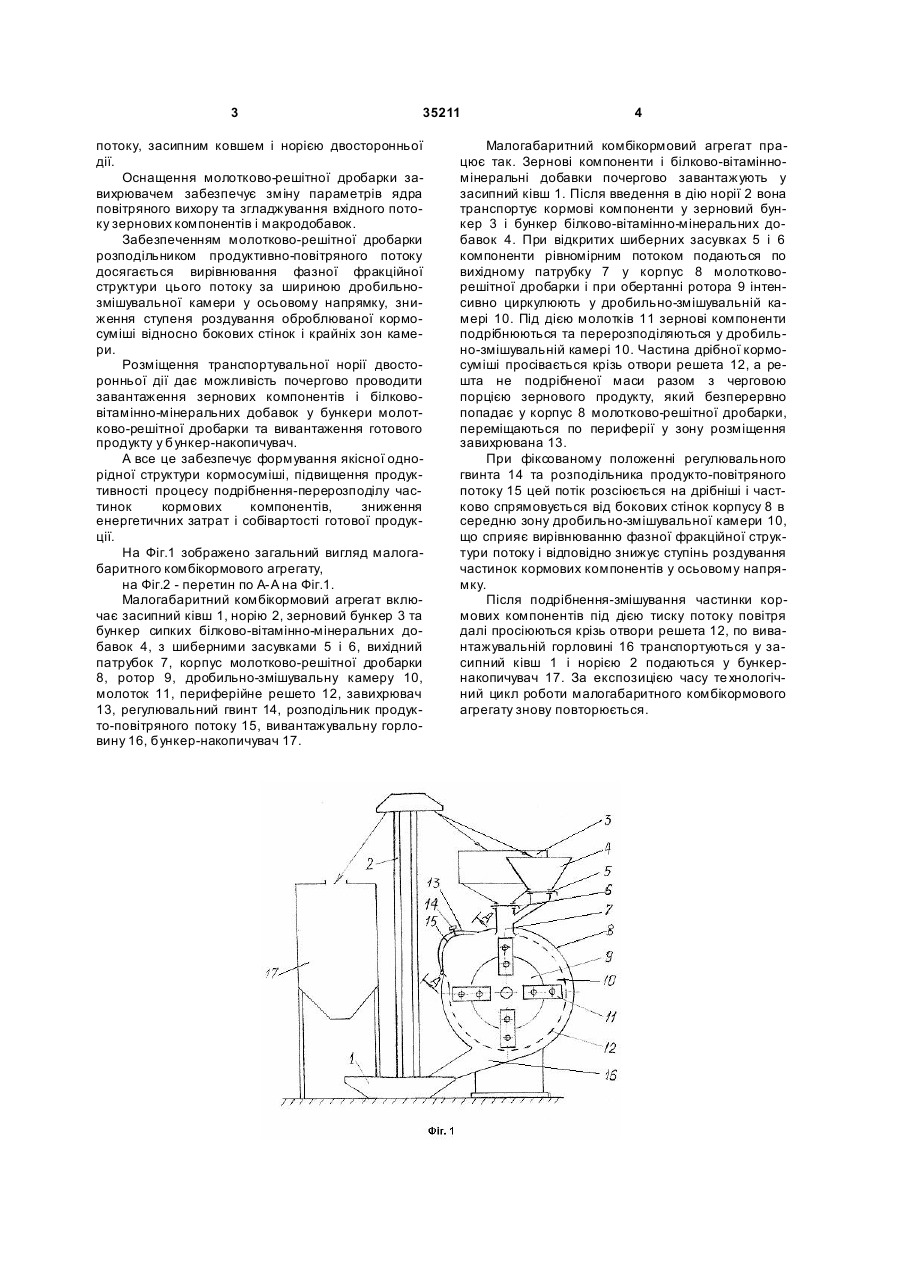

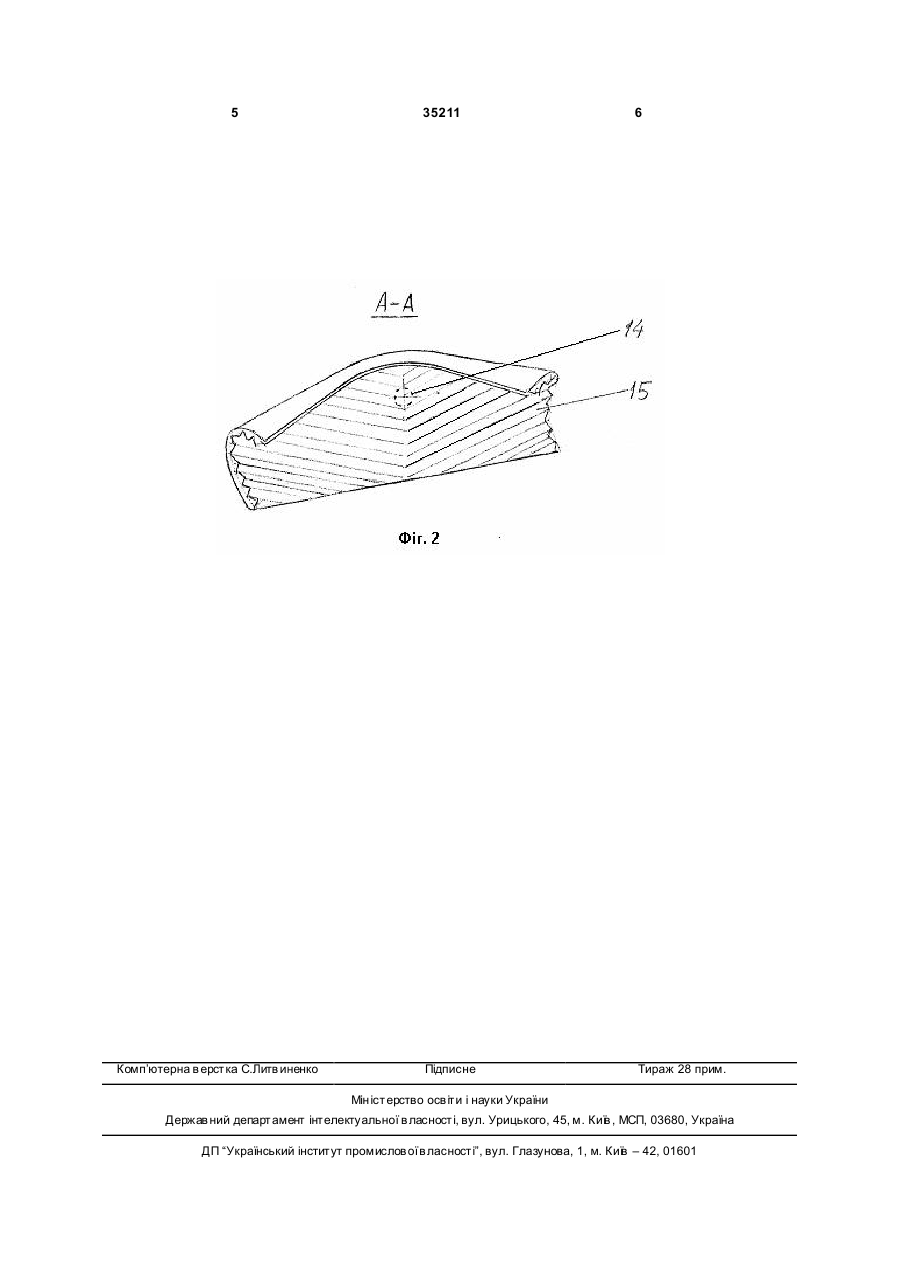

Малогабаритний комбікормовий агрегат, що включає зерновий бункер, молотково-решітну дробарку, бункер білково-вітамінно-мінеральних 3 35211 потоку, засипним ковшем і норією двосторонньої дії. Оснащення молотково-решітної дробарки завихрювачем забезпечує зміну параметрів ядра повітряного вихору та згладжування вхідного потоку зернових компонентів і макродобавок. Забезпеченням молотково-решітної дробарки розподільником продуктивно-повітряного потоку досягається вирівнювання фазної фракційної структури цього потоку за шириною дробильнозмішувальної камери у осьовому напрямку, зниження ступеня роздування оброблюваної кормосуміші відносно бокових стінок і крайніх зон камери. Розміщення транспортувальної норії двосторонньої дії дає можливість почергово проводити завантаження зернових компонентів і білкововітамінно-мінеральних добавок у бункери молотково-решітної дробарки та вивантаження готового продукту у бункер-накопичувач. А все це забезпечує формування якісної однорідної структури кормосуміші, підвищення продуктивності процесу подрібнення-перерозподілу частинок кормових компонентів, зниження енергетичних затрат і собівартості готової продукції. На Фіг.1 зображено загальний вигляд малогабаритного комбікормового агрегату, на Фіг.2 - перетин по А-А на Фіг.1. Малогабаритний комбікормовий агрегат включає засипний ківш 1, норію 2, зерновий бункер 3 та бункер сипких білково-вітамінно-мінеральних добавок 4, з шиберними засувками 5 і 6, вихідний патрубок 7, корпус молотково-решітної дробарки 8, ротор 9, дробильно-змішувальну камеру 10, молоток 11, периферійне решето 12, завихрювач 13, регулювальний гвинт 14, розподільник продукто-повітряного потоку 15, вивантажувальну горловину 16, бункер-накопичувач 17. 4 Малогабаритний комбікормовий агрегат працює так. Зернові компоненти і білково-вітамінномінеральні добавки почергово завантажують у засипний ківш 1. Після введення в дію норії 2 вона транспортує кормові компоненти у зерновий бункер 3 і бункер білково-вітамінно-мінеральних добавок 4. При відкритих шиберних засувках 5 і 6 компоненти рівномірним потоком подаються по вихідному патрубку 7 у корпус 8 молотковорешітної дробарки і при обертанні ротора 9 інтенсивно циркулюють у дробильно-змішувальній камері 10. Під дією молотків 11 зернові компоненти подрібнюються та перерозподіляються у дробильно-змішувальній камері 10. Частина дрібної кормосуміші просівається крізь отвори решета 12, а решта не подрібненої маси разом з черговою порцією зернового продукту, який безперервно попадає у корпус 8 молотково-решітної дробарки, переміщаються по периферії у зону розміщення завихрювана 13. При фіксованому положенні регулювального гвинта 14 та розподільника продукто-повітряного потоку 15 цей потік розсіюється на дрібніші і частково спрямовується від бокових стінок корпусу 8 в середню зону дробильно-змішувальної камери 10, що сприяє вирівнюванню фазної фракційної структури потоку і відповідно знижує ступінь роздування частинок кормових компонентів у осьовому напрямку. Після подрібнення-змішування частинки кормових компонентів під дією тиску потоку повітря далі просіюються крізь отвори решета 12, по вивантажувальній горловині 16 транспортуються у засипний ківш 1 і норією 2 подаються у бункернакопичувач 17. За експозицією часу те хнологічний цикл роботи малогабаритного комбікормового агрегату знову повторюється. 5 Комп’ютерна в ерстка C.Литв иненко 35211 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
